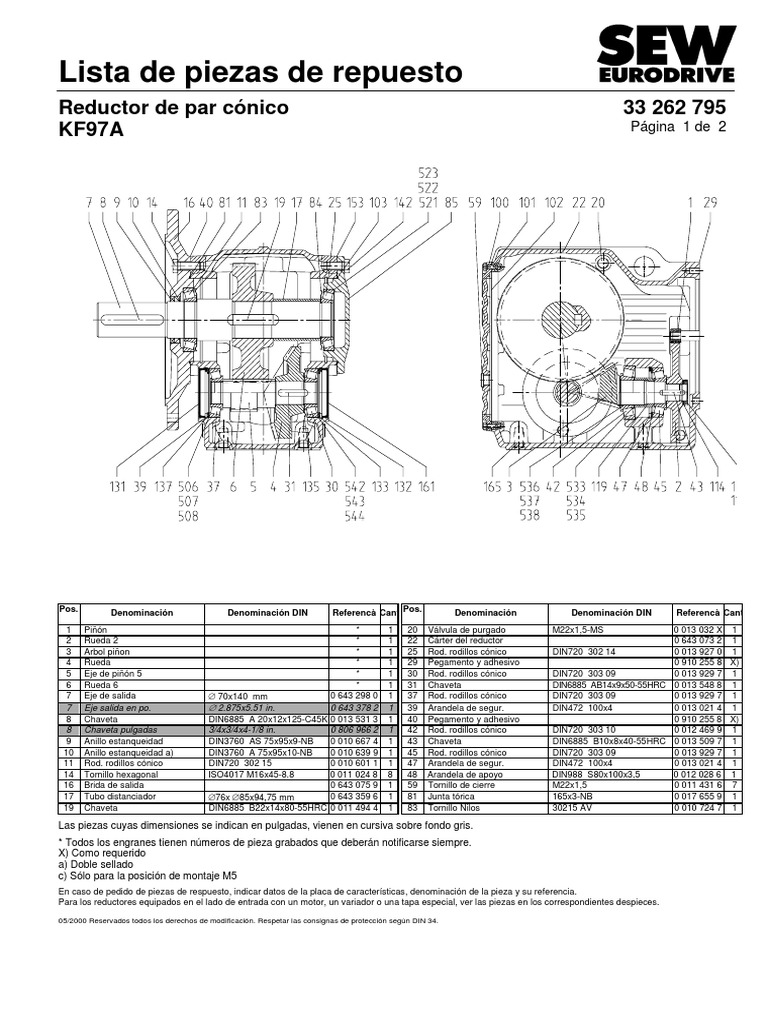

Lista de piezas de repuesto

Reductor de par cónico 33 262 795

KF97A Página 1 de 2

Pos. Denominación Denominación DIN Referencà Cant Pos. Denominación Denominación DIN Referencà Cant

1 Piñón * 1 20 Válvula de purgado M22x1,5-MS 0 013 032 X 1

2 Rueda 2 * 1 22 Cárter del reductor 0 643 073 2 1
3 Arbol piñon * 1 25 Rod. rodillos cónico DIN720 302 14 0 013 927 0 1
4 Rueda * 1 29 Pegamento y adhesivo 0 910 255 8 X)
5 Eje de piñón 5 * 1 30 Rod. rodillos cónico DIN720 303 09 0 013 929 7 1
6 Rueda 6 * 1 31 Chaveta DIN6885 AB14x9x50-55HRC 0 013 548 8 1
7 Eje de salida . 70x140 mm 0 643 298 0 1 37 Rod. rodillos cónico DIN720 303 09 0 013 929 7 1
7 Eje salida en po. . 2.875x5.51 in. 0 643 378 2 1 39 Arandela de segur. DIN472 100x4 0 013 021 4 1
8 Chaveta DIN6885 A 20x12x125-C45K 0 013 531 3 1 40 Pegamento y adhesivo 0 910 255 8 X)
8 Chaveta pulgadas 3/4x3/4x4-1/8 in. 0 806 966 2 1 42 Rod. rodillos cónico DIN720 303 10 0 012 469 9 1
9 Anillo estanqueidad DIN3760 AS 75x95x9-NB 0 010 667 4 1 43 Chaveta DIN6885 B10x8x40-55HRC 0 013 509 7 1
10 Anillo estanqueidad a) DIN3760 A 75x95x10-NB 0 010 639 9 1 45 Rod. rodillos cónico DIN720 303 09 0 013 929 7 1
11 Rod. rodillos cónico DIN720 302 15 0 010 601 1 1 47 Arandela de segur. DIN472 100x4 0 013 021 4 1
14 Tornillo hexagonal ISO4017 M16x45-8.8 0 011 024 8 8 48 Arandela de apoyo DIN988 S80x100x3,5 0 012 028 6 1
16 Brida de salida 0 643 075 9 1 59 Tornillo de cierre M22x1,5 0 011 431 6 7
17 Tubo distanciador .76x .85x94,75 mm 0 643 359 6 1 81 Junta tórica 165x3-NB 0 017 655 9 1
19 Chaveta DIN6885 B22x14x80-55HRC 0 011 494 4 1 83 Tornillo Nilos 30215 AV 0 010 724 7 1

Las piezas cuyas dimensiones se indican en pulgadas, vienen en cursiva sobre fondo gris.
* Todos los engranes tienen números de pieza grabados que deberán notificarse siempre.
X) Como requerido
a) Doble sellado
c) Sólo para la posición de montaje M5
En caso de pedido de piezas de respuesto, indicar datos de la placa de características, denominación de la pieza y su referencia.
Para los reductores equipados en el lado de entrada con un motor, un variador o una tapa especial, ver las piezas en los correspondientes despieces.

05/2000 Reservados todos los derechos de modificación. Respetar las consignas de protección según DIN 34.
Lista de piezas de repuesto
Reductor de par cónico 33 262 795
KF97A Página 2 de 2

Pos. Denominación Denominación DIN Referencà Cant Pos. Denominación Denominación DIN Referencà Cant

84 Tornillo Nilos 30214AV 0 013 722 7 1 161 Caperuza de cierre 100x12 0 010 686 0 1
85 Brida de cierre 0 643 186 0 1 165 Tapón 17,8 0 011 383 2 4
100 Tapa de reductor 0 643 184 4 1 506 Arandela de ajuste DIN988 80x100x0,1 0 010 381 0 X)
101 Tornillo hexagonal ISO4017 M8x20-8.8 0 011 025 6 10 507 Arandela de ajuste DIN988 80x100x0,3 0 010 405 1 X)
102 Pegamento y adhesivo 0 910 255 8 X) 508 Arandela de ajuste DIN988 80x100x0,5 0 010 427 2 X)
103 Junta tórica 165x3-NB 0 017 655 9 1 521 Arandela de ajuste DIN988 105x125x0,1 0 012 375 7 X)
113 Tuerca ranurada DIN981 KM7 0 012 170 3 1 522 Arandela de ajuste DIN988 105x125x0,3 0 012 376 5 X)
114 Chapa de seguridad DIN5406 MB7 0 012 164 9 1 523 Arandela de ajuste DIN988 105x125x0,5 0 012 377 3 X)
116 Freno fileteado 0 910 242 6 X) 533 Arandela de ajuste DIN988 50x62x0,1 0 010 376 4 X)
119 Tubo distanciador .50,5x .60x39 mm 0 643 346 4 1 534 Arandela de ajuste DIN988 50x62x0,3 0 010 400 0 X)
131 Caperuza de cierre 100x12 0 010 686 0 1 535 Arandela de ajuste DIN988 50x62x0,5 0 010 418 3 X)
132 Arandela de segur. DIN472 100x4 0 013 021 4 1 536 Arandela de ajuste DIN988 50x62x0,1 0 010 376 4 X)
133 Arandela de apoyo DIN988 S80x100x3,5 0 012 028 6 1 537 Arandela de ajuste DIN988 50x62x0,3 0 010 400 0 X)
135 Tornillo Nilos c) 30309AV 0 013 721 9 1 538 Arandela de ajuste DIN988 50x62x0,5 0 010 418 3 X)
137 Arandela de apoyo DIN988 S80x100x3,5 0 012 028 6 1 542 Arandela de ajuste DIN988 80x100x0,1 0 010 381 0 X)
142 Tornillo hexagonal ISO4017 M16x35-8.8 0 011 029 9 4 543 Arandela de ajuste DIN988 80x100x0,3 0 010 405 1 X)
153 Pegamento y adhesivo 0 910 255 8 X) 544 Arandela de ajuste DIN988 80x100x0,5 0 010 427 2 X)

* Todos los engranes tienen números de pieza grabados que deberán notificarse siempre.
X) Como requerido
a) Doble sellado
c) Sólo para la posición de montaje M5
En caso de pedido de piezas de respuesto, indicar datos de la placa de características, denominación de la pieza y su referencia.
Para los reductores equipados en el lado de entrada con un motor, un variador o una tapa especial, ver las piezas en los correspondientes despieces.

05/2000 Reservados todos los derechos de modificación. Respetar las consignas de protección según DIN 34.
