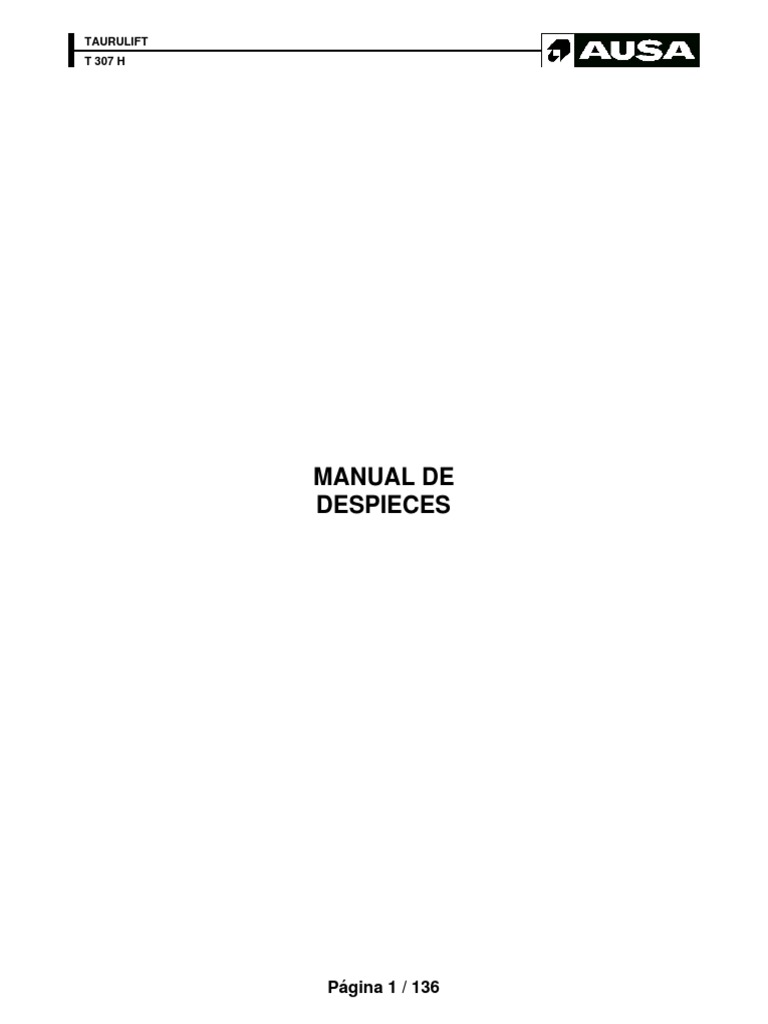

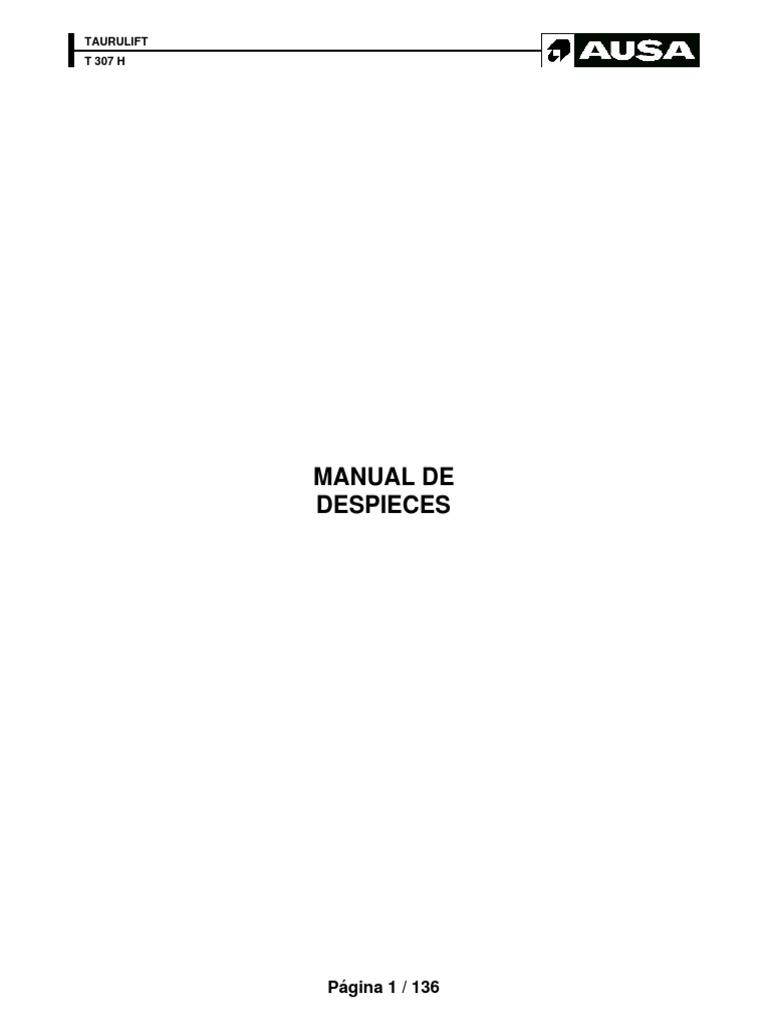

TAURULIFT

T 307 H

MANUAL DE
DESPIECES

Página 1 / 136
TAURULIFT
T 307 H

MANTENIMIENTO
KIT DE FILTROS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 KF.33000RE00 KIT FILTROS T 276 H/T 306 H 1

002 461.00031.00 GRASA BRAZO TELESCÓPICO 1

Página 2 / 136
TAURULIFT
T 307 H

MOTOR
MOTOR KUBOTA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.02200.00 MOTOR DIESEL KUBOTA V3600-T 1

002 KU1G95397010 CORREA 1
003 KU1640464012 ALTERNADOR 50A 1
004 32.11036.00 SENSOR TEMPERATURA AGUA 1
005 KU1712363016 MOTOR ARRANQUE 1
006 KU1949883041 MONOCONTACTO TEMPERATURA 1
007 KU1C02032430 CARTUCHO FILTRO ACEITE 1

Página 3 / 136
TAURULIFT
T 307 H

MOTOR
VENTILADOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.02012.00 VENTILADOR Ø540X8 SOPLANTE 1

002 603.08025.86 TORNILLO DIN933 M8x25 4
003 104.08000.00 ARANDELA DIN7980 D8 4
004 112.08000.66 ARANDELA DIN9021 D8 4
005 620.12035.86 TORNILLO DIN961 M12X35X1.25 3
006 104.12000.00 ARANDELA DIN7980 D12 3
007 33.02010.00 SOP. VENTILADOR Ø108X99 1
008 33.02013.00 SOPORTE VENTILADOR D70X27 SUPLEM. 1
009 33.02011RE00 VENTILADOR CON SOPORTE 1

Página 4 / 136
TAURULIFT
T 307 H

MOTOR
ACOPLAMIENTO BOMBA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 57.02091.01 acoplamiento cil/den 1

002 104.10000.00 ARANDELA DIN7980 D10 14
003 633.10025.86 TORNILLO DIN912 12
004 617.10035.86 TORNILLO DIN931 M10x1,25x35 12
006 33.03022.00 ACOP. DEN/DEN 1
007 33.03021.00 PLATILLO SAE 4 - SAE B 1

Página 5 / 136
TAURULIFT
T 307 H

MOTOR
ESCAPE

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.02020.00 KIT ESCAPE COMP. 1

002 33.02021.00 SILENCIADOR MARMITA 1
003 33.02022.00 FLEXIBLE Ø50 1
003 603.08025.86 TORNILLO DIN933 M8x25 4
004 935.51055.66 BRIDA. MIKALOR SUPER D51-55 (CH 250) 1
005 603.06025.86 TORNILLO DIN933 M6x25 2
006 603.06015.86 TORNILLO DIN933 M6x15 2
007 711.06000.66 TUERCA DIN982 M6 2
008 603.10030.86 TORNILLO DIN933 M10x30 4
009 101.10000.66 ARANDELA DIN125 D10 4
010 711.10000.66 TUERCA DIN982 M10x1,5 4
011 617.10035.86 TORNILLO DIN931 M10x1,25x35 4
012 104.10000.00 ARANDELA DIN7980 D10 4
013 KUT007016420 JUNTA ESCAPE 1
014 931.05370.00 BRIDA CINTA 5x370 1

Página 6 / 136
TAURULIFT
T 307 H

MOTOR
FILTRO AIRE

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 64.02116.00 FILTRO AIRE 1

002 46.02312.00 ELEMENTO FILTRANTE DE SEGURIDA 1
003 46.02311.00 ELEMENTO FILTRANTE PRINCIPAL 1
004 43.01211.00 ABRAZADERA. 1
005 33.02032.00 SOP. PAS. FOR. 259X250X40 1
006 603.08035.86 TORNILLO DIN933 M8x35 2
007 112.08000.66 ARANDELA DIN9021 D8 4
008 711.08000.66 TUERCA DIN982 M8 2
009 43.50119.00 INDICADOR FILTRO AIRE 1
010 33.02033.00 TUBO MET. 389X131X87 1
011 617.12025.86 TORNILLO DIN933 2
012 104.12000.00 ARANDELA DIN7980 D12 2
013 33.02036.00 TUBO GOMA B/P Ø89XØ60 ASP. 1
014 912.60080.66 ABRAZADERA. 1
015 912.90110.66 ABRAZADERA Ø90-110 1

Página 7 / 136
TAURULIFT
T 307 H

MOTOR
DEPÓSITO COMBUSTIBLE (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.02040.00 DEPOSITO COMBUSTIBLE 1

002 46.02048.00 NIVEL GASOIL 1
003 912.08016.66 ABRAZADERA DIN3017 D8-16 2
004 30.02042.00 TAPÓN DEPOSITO ANTIRROBO 1
005 46.10059.00 PROTECTOR TUBO NIVEL GASOIL 1
006 701.12000.66 TUERCA DIN934 M12x1,75 2
007 104.12000.00 ARANDELA DIN7980 D12 2
008 112.08000.66 ARANDELA DIN9021 D8 2
009 469.03014.00 MAT. TUBO B/P 8x14 2
010 615.04020.86 TORNILLO DIN84 M4x20 6
011 104.04000.00 ARANDELA DIN7980 D4 6
012 615.04050.66 TORNILLO DIN84 M4x50 2
013 615.05015.86 TORNILLO DIN84 M5X18 6
014 10.00921.00 TAPON. M14X150 DIN 908 1

Página 8 / 136
TAURULIFT
T 307 H

MOTOR
DEPÓSITO COMBUSTIBLE (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 KU1K01143010 CONJUNTO FILTRO, CMBSTBL 1

002 MN000024 CARTUCHO FILTRO GAS-OIL 1
003 KU1K01143140 JUNTA 1
004 KU1C0152032 CONJ. BOMBA COMBUSTIBLE 1
005 KU1K01143890 TAPÓN 1
006 KU1K01143270 CONJUNTO GRIFO, VCR 1
007 KU1430143290 JUNTA TÓRICA 1
008 KU1K01143280 TAPÓN 1
009 KU0177451030 TORNILLO, BRIDA 1
010 KU0966170625 TUBO 1
011 KU1491142750 PRESILLA, TUBO 2
012 KU1C01052032 CONJUNTO BOMBA, CMBSTBL 1
013 KU0275150060 TUERCA, BRIDA 2

Página 9 / 136
TAURULIFT
T 307 H

MOTOR
PEDAL ACELERADOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08180.00 PEDAL ACELERADOR (289X242X112) 1

002 32.08175.00 ARANDELA PEDAL GAS 1
003 959.01212.00 CASQUILLO BRONCE VALONA Ø12 2
004 46.02042.00 CABLE ACC. 1
005 45.00139.00 RESORTE TRAC. 8x10x65 1
006 701.06000.66 TUERCA DIN934 M6x1 4
007 603.06030.86 TORNILLO DIN933 M6x30 2
008 33.02041.00 SOP. PAS. FOR. 108X55X37 1

Página 10 / 136
TAURULIFT
T 307 H

MOTOR
RADIADOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.02050.00 RADIADOR ACEITE AGUA COMPLETO 1

002 33.02051.00 RADIADOR CORE 1
003 33.02052.00 RADIADOR ENVOLVENTE 1
004 604.10045.86 TORNILLO DIN931 M10x45 6
005 101.10000.66 ARANDELA DIN125 D10 4
006 33.02054.00 TUBO GOMA B/P Ø54XØ45 1
007 912.40060.66 ABRAZADERA. D40-60 4
008 912.30045.00 ABRAZADERA. D30-45 1
009 33.02051.00 RADIADOR CORE 1
010 33.02056.00 TUBO GOMA B/P Ø54XØ45X35 1
011 711.10000.66 TUERCA DIN982 M10x1,5 4

Página 11 / 136
TAURULIFT
T 307 H

MOTOR
DEPÓSITO EXPANSIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.02155.00 DEPOSITO VASO EXP. KUBOTA 1

002 33.02154.00 soporte fijacion 1
003 603.08025.86 TORNILLO DIN933 M8x25 2
004 104.08000.00 ARANDELA DIN7980 D8 2
005 101.08000.66 ARANDELA DIN125 D8 2
006 469.03014.00 MAT. TUBO B/P 8x14 2
007 912.08016.86 ABRAZADERA 1
008 33.02059.00 TUBO MET. D35 71X72 TAPON 1
009 32.02151.00 TAPÓN REFR. 1
010 469.03014.00 MAT. TUBO B/P 8x14 1

Página 12 / 136
TAURULIFT
T 307 H

MOTOR
SOPORTES

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.02061.00 SOP. MOTOR 205X107X82 1

002 33.02060.00 SOP. MOTOR 136X140X97 2
003 33.02062.00 SOP. MOTOR 205X107X82 1
004 620.12035.86 TORNILLO DIN961 M12X35X1.25 14
005 20.02019.00 AMORTIGUADOR 60x120x64 70 A 4
006 101.12000.66 ARANDELA DIN125 D12 8
007 104.12000.00 ARANDELA DIN7980 D12 22
008 701.12000.66 TUERCA DIN934 M12x1,75 8

Página 13 / 136
TAURULIFT
T 307 H

TRANSMISIÓN
BOMBA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.03250.00 BOMBA HIDR. 56CC HYDROMAT 1

002 604.16060.86 TORNILLO DIN931 M16x60 4
003 104.16000.00 ARANDELA DIN7980 D16 2
004 65.03217.00 ARANDELA 16x7x26 2
005 33.10100.00 BOMBA HIDR. 36 CC SAE B 1
006 601.12035.86 TORNILLO DIN912 2
007 RX.30005.00 BOBINA (MARCHA ADELANTE/ATRÁS) 2
008 RXR902602622 CONECTOR TRANSPARENTE 2
008 46.11094.00 CONECTOR NEGRO 2

Página 14 / 136
TAURULIFT
T 307 H

TRANSMISIÓN
MOTOR HIDROSTÁTICO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 52.01490.04 MOTOR HIDR. RExROTH 1

002 601.12045.86 TORNILLO DIN912 M12x45 4
003 104.12000.00 ARANDELA DIN7980 D12 4
004 RXR902045148 BLOQUE COMPLETO VÁLVULA 1
005 RX.30005.00 BOBINA (MARCHA ADELANTE/ATRÁS) 1
006 46.11094.00 CONECTOR NEGRO 1

Página 15 / 136
TAURULIFT
T 307 H

TRANSMISIÓN
JUNTA CARDAN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.03060.00 JUNTA CARDAN 1620 1

002 701.08000.66 TUERCA DIN934 M8x1,25 8
003 104.08000.00 ARANDELA DIN7980 D8 14
004 601.10030.86 TORNILLO DIN912 M10x30 8
005 601.10035.86 TORNILLO DIN912 8

Página 16 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE DELANTERO)

PUENTE DELANTERO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.03140.00 PUENTE DIRECTRIZ MOTRIZ FRENO 1

002 33.03041.00 SOP. PAS. REC. 373X80X30 2
003 33.03040.00 SOP. PAS. REC. 169X80X3 2
004 701.24000.66 TUERCA DIN934 M24x3 6
005 604.24220.86 TORNILLO DIN931 M24x220 4
006 604.24090.96 TORNILLO DIN931 M24X90 12K 2

Página 17 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE DELANTERO)

CARCASA DIFERENCIAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA07JM00090 ANILLO ELASTICO 1

002 DA1710101504 TAPÓN 1
004 DA2110100411 ALOJAMIENTO 1

Página 18 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE DELANTERO)

DIFERENCIAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA7460400801 TUERCA 1

002 DA1710402904 BRIDA 1
003 DA001030730 JUNTA ESTANQUEIDAD 1
004 DA005092938 RODAMIENTO 2
005 DA1110403801 DISTANCIADOR 1
006 DA001050041 JUNTA TÓRICA 1
007 DA2210100201 PROTECCIÓN 1
008 DA1710402801 ABRAZADERA 1
009 DA3151400910 ANILLO 1
010 DA3151401004 ANILLO 1
011 DA013011549 GRUESO 1
012 DA013011550 GRUESO 1
013 DA013011551 GRUESO 1
014 DA1110450011 ENGRANAJE CONICO 1
015 DA016283658 TORNILLO 12
016 DA005090496 RODAMIENTO 2

Página 19 / 136
TAURULIFT
T 307 H

017 DA1110405701 CARCASA DIFERENCIAL 1

018 DA1710401101A ARANDELA DE FRICCION 2

TRANSMISIÓN (PUENTE DELANTERO)

DIFERENCIAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 DA1110405801 PLANETARIO 2

020 DA011041318 ARANDELA MUELLE 8
021 DA016030642 TORNILLO HEXAGONAL 8
022 DA016011006 TORNILLO HEXAGONAL 2
023 DA1710400401A SATELITE 4
024 DA1710401201A ARANDELA DE FRICCION 4
025 DA1110403401 EJE 2
025 DA1110403401 EJE 2
026 DA014033539 PASADOR 3
026 DA014033539 PASADOR 3
027 DA1110403301 EJE 1
028 DA1110403202 CRUCETA 1
028 DA1110403202 CRUCETA 1
029 DA016011003 TORNILLO HEXAGONAL 12
029 DA016011003 TORNILLO HEXAGONAL 12
030 DA2110760301 PINZA DE FRENO 1
030 DA2110760301 PINZA DE FRENO 1
031 DA7380708803 DISCO DE FRENO 1
031 DA7380708803 DISCO DE FRENO 1
032 DA013011475 GRUESO 1
032 DA013011475 GRUESO 1
033 DA013013288 GRUESO 1
034 DA013013289 GRUESO 1
035 DA013013290 GRUESO 1
036 DA2110100803 SOPORTE 1
037 32.05050.00 PASTILLA DE FRENO 1

Página 20 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE DELANTERO)

REDUCTOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA001051037 JUNTA 2

002 DA1120101801 RESPIRADERO 1
003 DA016031317 TORNILLO 32
004 DA2110604201 ALOJAMIENTO DEL EJE 2
005 DA2110601701 CASQUILLO TOPE 4
006 DA2110602001 GUARNICION 4
007 DA2110661206 JUNTA UNIVERSAL DOBLE 2
008 DA2110601202 PIVOTE DE DIRECCION 2
009 DA008010213 ENGRASADOR 4
010 DA7340701501 TAPÓN 4
011 DA016283390 TORNILLO 20
012 DA2110601301 ESPESOR 2
013 DA2110601302 ESPESOR 2
014 DA2110601303 ESPESOR 2
015 DA2110601901 GUARNICION 1
016 DA2120600603 CASQUILLO 2

Página 21 / 136
TAURULIFT
T 307 H

017 DA2110670101 PIVOTE DE DIRECCION 2

018 DA2780602801 ARTICULACION 2

TRANSMISIÓN (PUENTE DELANTERO)

REDUCTOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 DA2110601901 GUARNICION 1

020 DA002010066 ANILLO ELASTICO 2
021 DA2110671503 ALOJAMIENTO DE DIRECCION DERECHO 1
022 DA2110671403 ALOJAMIENTO DE DIRECCION IZQUIERDO 1
023 DA3551461001 TAPÓN 3
024 DA1230601601 GUARNICION 2
025 DA8190600606 TORNILLO RUEDA 12
026 DA006080206 TUERCA 12
027 DA001051350 ANILLO 2
028 DA1110601901 ANILLO DE SEGURIDAD 2
029 DA1110601802 CORONA DENTADA 2
030 DA1110602301 SOPORTE PORTA CORONA 2
031 DA1110600701 CHAPA FIJACIÓN 2
032 DA002021024 ANILLO DE SEGURIDAD 6
033 DA1110601601 EJE 6
034 DA1110601701 ARANDELA FRICCIÓN 12
035 DA1110601503 SATÉLITE 6
036 DA005130171 RODAMIENTO AGUJAS 12
037 DA016062055 TORNILLO 4
038 DA1110602201 SOPORTE PORTA SATÉLITES 2
039 DA1120601702 ARANDELA FRICCIÓN 2
040 DA006022961 TUERCA 16
041 DA1110600601 ESPÁRRAGO 16
042 DA005101380 COJINETE 4
043 DA2110602101 CUBO DE RUEDA 2
044 DA1110671002 JUEGO SOPORTE ENGRANAJE PLANETARIO 2
045 DA2110603102 SEPARADOR 2
046 DA2110602602 ENGRANAJE PLANETARIO 2
047 DA2130671101 JUEGO TORNILLO AJUSTE DE DIRECCION 4
048 DA2130601101 TORNILLO 4
049 DA006051521 TUERCA 4

Página 22 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE DELANTERO)

CILINDRO DIRECCIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA2112462307 CILINDRO 1

001 DA2112462307 CILINDRO 1
002 DA001051548 ANILLO 2
002 DA001051548 ANILLO 2
002 DA001051548 ANILLO 2
003 DA2112462412 BARRA AXIAL ARTICULADA 2
003 DA2112462412 BARRA AXIAL ARTICULADA 2
004 DA016051011 TORNILLO CABEZA CILINDRICA 4
004 DA016051011 TORNILLO CABEZA CILINDRICA 4

Página 23 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE TRASERO)

PUENTE TRASERO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.03240.00 PUENTE DIRECTRIZ TRASERO REDUC 1

Página 24 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE TRASERO)

CAJA DE CAMBIOS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA016050435 TORNILLO CABEZA CILINDRICA 5

002 DA3111401002 TAPA 1
003 DA4204314 RODAMIENTO DE BOLAS 1
004 DA3111400101 ALOJAMIENTO 1
005 DA7211400406 EJE ENTRADA 1
006 DA005013296 RODAMIENTO 1
007 DA7211407601 TAPA 1
008 DA7020100301 TAPÓN 1
009 DA011010224 ARANDELA MUELLE 4
010 DA017020791 PRISIONERO 4
011 DA001053322 ANILLO TORICO 1
012 DA7170500601 BRIDA 1
013 DA7140200601 BRIDA 1
014 DA016010380 TORNILLO HEXAGONAL 4
015 DA011010223 ARANDELA MUELLE 4
016 DA7221400601 TAPA 1

Página 25 / 136
TAURULIFT
T 307 H

017 DA001033256 GUARNICION 1

018 DA7111400501 SEPARADOR 1

TRANSMISIÓN (PUENTE TRASERO)

CAJA DE CAMBIOS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 DA7151400601 SEPARADOR 1

020 DA8080101701 TAPON 2
021 DA4203567 TAPON MAGNETICO 1
022 DA3111400201 TAPA 1
023 DA001050044 ANILLO TORICO 1
024 DA016040416 TORNILLO CABEZA CILINDRICA 4
025 DA016042010 TORNILLO 4
026 DA7111403401 EJE 1
027 DA7460400801 TUERCA 1
028 DA7211405401 SEPARADOR 1
029 DA006030198 TUERCA 4
030 DA013010311 GRUESO 2
031 DA013011241 GRUESO 2
032 DA013013177 GRUESO 2
033 DA016141138 TAPÓN 1
034 DA1710100802 COLECTOR DE ACEITE 1
035 DA7211402801A ENGRANAJE 1
036 DA7211403801A ENGRANAJE 1

Página 26 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE TRASERO)

CARCASA DIFERENCIAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA2110100702 ALOJAMIENTO 1

002 DA2780100301 CASQUILLO TOPE 2
003 DA008010213 ENGRASADOR 1
004 DA07JM00090 ANILLO ELASTICO 1
005 DA1710101504 TAPÓN 1

Página 27 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE TRASERO)

DIFERENCIAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA005010121 RODAMIENTO DE BOLAS 1

002 DA1710401901 ABRAZADERA 1
003 DA005092938 RODAMIENTO 2
004 DA001010668 GUARNICION 1
005 DA3151400801 ESPACIADOR 1
006 DA013011549 GRUESO 1
007 DA013011550 GRUESO 1
008 DA013011551 GRUESO 1
009 DA3151400910 ANILLO 1
010 DA3151401004 ANILLO 1
011 DA1110403202 CRUCETA 1
012 DA1110450009 ENGRANAJE CONICO 1
013 DA016283658 TORNILLO 12
014 DA013011475 GRUESO 2
015 DA013013288 GRUESO 2
016 DA013013289 GRUESO 2

Página 28 / 136
TAURULIFT
T 307 H

017 DA013013290 GRUESO 2

018 DA005090496 RODAMIENTO 2

TRANSMISIÓN (PUENTE TRASERO)

DIFERENCIAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 DA1110405701 CARCASA DIFERENCIAL 1

020 DA1710401101A ARANDELA DE FRICCION 2
021 DA1110405801 PLANETARIO 2
022 DA1710400401A SATELITE 4
023 DA1710401201A ARANDELA DE FRICCION 4
024 DA1110403401 EJE 2
025 DA014033539 PASADOR 3
026 DA1110403301 EJE 1

Página 29 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE TRASERO)

REDUCTOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA001051037 JUNTA 2

002 DA1120101801 RESPIRADERO 1
003 DA016031317 TORNILLO 32
004 DA2110604201 ALOJAMIENTO DEL EJE 1
005 DA2110601701 CASQUILLO TOPE 2
006 DA2110602001 GUARNICION 4
007 DA2110661206 JUNTA UNIVERSAL DOBLE 2
008 DA2110601202 PIVOTE DE DIRECCION 2
009 DA008010213 ENGRASADOR 4
010 DA7340701501 TAPÓN 4
011 DA016283390 TORNILLO 20
012 DA2110601301 ESPESOR 2
013 DA2110601302 ESPESOR 2
014 DA2110601303 ESPESOR 2
015 DA2110601901 GUARNICION 1
016 DA2120600603 CASQUILLO 2

Página 30 / 136
TAURULIFT
T 307 H

017 DA2110670101 PIVOTE DE DIRECCION 2

018 DA2780602801 ARTICULACION 2

TRANSMISIÓN (PUENTE TRASERO)

REDUCTOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 DA2110601901 GUARNICION 1

020 DA2110604202 ALOJAMIENTO DEL EJE (LARGO) 1
021 DA2110671503 ALOJAMIENTO DE DIRECCION DERECHO 1
022 DA2110671403 ALOJAMIENTO DE DIRECCION IZQUIERDO 1
023 DA3551461001 TAPÓN 3
024 DA1230601601 GUARNICION 2
025 DA8190600606 TORNILLO RUEDA 12
026 DA006080206 TUERCA 12
027 DA001051350 ANILLO 2
028 DA1110601901 ANILLO DE SEGURIDAD 2
029 DA1110601802 CORONA DENTADA 2
030 DA1110602301 SOPORTE PORTA CORONA 2
031 DA1110600701 CHAPA FIJACIÓN 2
032 DA002021024 ANILLO DE SEGURIDAD 6
033 DA1110601601 EJE 6
034 DA1110601701 ARANDELA FRICCIÓN 12
035 DA1110601503 SATÉLITE 6
036 DA005130171 RODAMIENTO AGUJAS 12
037 DA016062055 TORNILLO 4
038 DA1110602201 SOPORTE PORTA SATÉLITES 2
039 DA1120601702 ARANDELA FRICCIÓN 2
040 DA006022961 TUERCA 16
041 DA1110600601 ESPÁRRAGO 16
042 DA005101380 COJINETE 4
043 DA2110602101 CUBO DE RUEDA 2
044 DA1110671002 JUEGO SOPORTE ENGRANAJE PLANETARIO 2
045 DA2110603102 SEPARADOR 2
046 DA2110602602 ENGRANAJE PLANETARIO 2
047 DA002010066 ANILLO ELASTICO 2
048 DA2130671101 JUEGO TORNILLO AJUSTE DE DIRECCION 4
049 DA2130601101 TORNILLO 4
050 DA006051521 TUERCA 4

Página 31 / 136
TAURULIFT
T 307 H

TRANSMISIÓN (PUENTE TRASERO)

CILINDRO DIRECCIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 DA2112462307 CILINDRO 1

002 DA001051548 ANILLO 2
003 DA2112462412 BARRA AXIAL ARTICULADA 2
004 DA016051011 TORNILLO CABEZA CILINDRICA 4

Página 32 / 136
TAURULIFT
T 307 H

CHASIS
CHASIS (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.04110.00 BASTIDOR 3245X1309X1318 1

002 32.04103.00 SOPORTE EJE 635X360X112 1
003 604.16075.86 TORNILLO DIN931 M16x75 4
004 120.00016.66 ARANDELA SEGURIDAD Ø16 8
005 701.16000.66 TUERCA DIN934 M16x2 4
006 32.04202.00 EJE CIL/CIL D30X 1
007 32.04201.00 SOPORTE EJE 95X80X8 1
008 612.12060.86 TORNILLO DIN914 M12x60 3
009 701.12000.66 TUERCA DIN934 M12x1,75 3
009 711.12000.66 TUERCA DIN982 M12 3
010 32.04217.00 SOPORTE PAS. FOR. 95X70X26 1
011 603.06030.86 TORNILLO DIN933 M6x30 2
012 101.06000.66 ARANDELA DIN125 D6 2
013 711.06000.66 TUERCA DIN982 M6 4
014 33.04201.00 SOPORTE 135X83X51 1
015 603.08025.86 TORNILLO DIN933 M8x25 2

Página 33 / 136
TAURULIFT
T 307 H

016 33.04219.00 SOP. PAS. FOR. 210X200X2 1

017 112.06000.66 ARANDELA DIN9021 D6 2

CHASIS
CHASIS (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

018 711.06000.66 TUERCA DIN982 M6 2

020 112.06000.66 ARANDELA DIN9021 D6 8
021 711.06000.66 TUERCA DIN982 M6 8
022 33.04203.00 SOP. PAS. FOR. 203X162X3 1

Página 34 / 136
TAURULIFT
T 307 H

CHASIS
CHASIS (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 20.03003.00 SOP. AMORTIGUADOR 25X65X65 2

002 20.03002.00 TOPE. 25X50X50 2
003 701.16000.66 TUERCA DIN934 M16x2 2
004 618.16030.86 TORNILLO DIN7991 M16X30 2
005 33.04218.00 SOP. PAS. REC. 92X60X3 1
006 101.06000.66 ARANDELA DIN125 D6 2
007 711.06000.66 TUERCA DIN982 M6 2
008 603.06020.86 TORNILLO DIN933 M6x20 2

Página 35 / 136
TAURULIFT
T 307 H

CHASIS
SOPORTES (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.04203.01 SOPORTE PAS. FOR. 238X199X188 1

002 603.08035.86 TORNILLO DIN933 M8x35 2
003 101.08000.66 ARANDELA DIN125 D8 6
004 711.08000.66 TUERCA DIN982 M8 4
005 46.04105.00 SOPORTE FIJACION 45X84X105 VALVULA 1
006 711.06000.66 TUERCA DIN982 M6 5
007 32.04220.00 SOPORTE PLACA 95X335X3 1

Página 36 / 136
TAURULIFT
T 307 H

CHASIS
SOPORTES (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.04173.01 SOP. PAS. REC. 501X20X15 1

002 604.08040.86 TORNILLO DIN931 M8x40 1
003 711.08000.66 TUERCA DIN982 M8 1

Página 37 / 136
TAURULIFT
T 307 H

ACCIONAMIENTO FRENO
FRENO DE PIE (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 46.05014.00 DEPOSITO LIQUIDO FRENOS 1

002 46.05011.00 TAPÓN DEPOSITO FRENO 1
003 46.05020.00 DEPOSITO LIQUIDO FRENO 1
004 46.05016.00 CLIP 2
005 46.05015.00 SOPORTE ANGULAR 1
006 01.00514.01 EJE CIL/CPA 14x8x28 1
007 15.00719.10 HORQUILLA ART. DER. 1
008 701.12000.66 TUERCA DIN934 M12x1,75 1
009 32.05011.00 VARILLA. EMPUJADORA 235XD14 1
010 32.05010.00 BOMBA PIE TANDEM FRENO INCHING 1
011 469.15009.00 MAT. TUBO PLAS. TRANS. 6X9 2
012 711.10000.66 TUERCA DIN982 M10x1,5 2
013 101.10000.66 ARANDELA DIN125 D10 2
014 43.01520.00 INTERRUPTOR FRENO 1
015 948.00907.00 BRIDA MUELLE D9 4

Página 38 / 136
TAURULIFT
T 307 H

ACCIONAMIENTO FRENO
FRENO DE PIE (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08181.00 PEDAL FRENO (349X213X159) 1

002 959.01517.00 CASQUILLO BRONCE VALONA Ø15 2
003 20.05040.00 HORQUILLA ART. D8X51 2
004 701.10000.66 TUERCA DIN934 M10x1,5 2
005 01.00371.01 ESPARRAGO DIN939* 65 M10x1,5 1
006 32.08178.00 SOPORTE PAS. REC. (248X115X23) 1
007 32.08177.00 SOPORTE PAS. REC. (128XD45X25) 1

Página 39 / 136
TAURULIFT
T 307 H

ACCIONAMIENTO FRENO
FRENO DE MANO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08166.00 PALANCA ACCIONAMIENTO FRENO MANO 1

002 32.11051.00 SENSOR FRENO MANO 1
003 33.05020.00 CABLE FRENO D3X100 1
004 630.08020.96 TORNILLO ISO7380 M8x20 4
005 101.08000.66 ARANDELA DIN125 D8 3
006 711.08000.66 TUERCA DIN982 M8 4
007 33.05023.00 CABLE FRENO D3.5X1950 1
008 01.00514.01 EJE CIL/CPA 14x8x28 1
009 401.02025.60 PASADOR DIN94 2x25 1
010 33.05024.00 CASQUILLO. 14X8X22 1
011 33.08111.00 SOP. ART. FRENO MANO 1
012 33.05022.00 SOP. PAS. FOR. 94X48X8 1

Página 40 / 136
TAURULIFT
T 307 H

DIRECCIÓN
DIRECCIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08170.00 VOLANTE DIRECCION (D320) 1

002 32.08171.00 COLUMNA DIRECCION FIJA (051-000-00) 1
003 32.08141.00 CARCASA SUPERIOR IZQ COLUMNA 1
004 32.08140.00 CARCASA SUPERIOR DER COLUMNA 1
005 32.08144.00 CARCASA INFERIOR IZQ COLUMNA 1
006 32.08143.00 CARCASA INFERIOR DER COLUMNA 1
007 32.06010.00 DIRECCION HIDROSTATICA (80 CC) 1
008 32.08142.00 GUARDAPOLVO COLUMNA 1
010 32.08173.00 PULSADOR EMERGENCIA 1
011 32.08172.00 CONJUNTO CONMUTADOR CON LLAVE 1
012 IM.30025.99 LLAVE CONTACTO 1

Página 41 / 136
TAURULIFT
T 307 H

RUEDAS
RUEDAS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.07040IZ00 RUEDA MONT. 14 - 17,5 14PR TL 2

001 33.07040DE00 RUEDA MONT. 14 - 17,5 14PR TL 2
002 33.07041.00 CUBIERTA TT 14-17.5 1
003 33.07042.00 RUEDA 10.5X17.5" OFFSET=0 1
004 70.07023.00 VALVULA TUBELESS TR415 1

Página 42 / 136
TAURULIFT
T 307 H

CARROCERÍA
PROTECTORES Y GUARDABARROS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.08032.01 GUARDABARROS 4X235X1382 IZQ. 1

002 33.08052.00 GUARDABARROS 3.5X250X429 IZQ. 1
003 33.08056.00 SOP. EJE CERR. 60X53X38 1
004 603.08030.86 TORNILLO DIN933 M8x30 2
005 104.08000.00 ARANDELA DIN7980 D8 2
006 630.08025.96 TORNILLO ISO7380 M8x25 6
007 112.08000.66 ARANDELA DIN9021 D8 12
008 711.08000.66 TUERCA DIN982 M8 6

Página 43 / 136
TAURULIFT
T 307 H

CARROCERÍA
GUARDABARROS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.08031.01 GUARDABARROS 4X204X1382 DER. 1

002 630.08025.96 TORNILLO ISO7380 M8x25 5
003 112.08000.66 ARANDELA DIN9021 D8 10
004 711.08000.66 TUERCA DIN982 M8 5

Página 44 / 136
TAURULIFT
T 307 H

CARROCERÍA
BULON DE REMOLQUE

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 64.04421.02 PLETINA 210X90X10 1

002 15.08350.00 EJE CPA/GRA 25x30x135 COMP. 1
003 15.00836.00 PASADOR DIN11024 R4 1
004 15.00561.00 ARANDELA DIN125* 20,5x45x5 2
005 604.20130.86 TORNILLO DIN931 M20x130 2

Página 45 / 136
TAURULIFT
T 307 H

CARROCERÍA
CÓFANO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08160.00 SOPORTE ASIENTO (846X838X715) 1

003 101.08000.66 ARANDELA DIN125 D8 18
004 603.08040.86 TORNILLO DIN933 M8x40 4
005 701.08000.66 TUERCA DIN934 M8x1,25 4
006 32.08151.00 REJILLA DE PROTECCION 1

Página 46 / 136
TAURULIFT
T 307 H

CARROCERÍA
TAPA MOTOR

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.08060.00 TAPA. 1368X926X477 MOTOR 1

002 33.08051.00 AMORTIGUADOR. L345XC105 950N 1
003 618.12050.90 TORNILLO DIN7991 M12x50 2
004 32.08023.00 CAZOLETA Ø98X46 2
005 711.12000.66 TUERCA DIN982 M12 2
006 33.08053.00 BISAGRA TAPA COFRE 2
007 711.06000.66 TUERCA DIN982 M6 6
008 101.06000.66 ARANDELA DIN125 D6 6
009 603.06020.86 TORNILLO DIN933 M6x20 6
010 472.00411.02 MAT. PERFIL GOMA 40X20X2 4
011 64.81190.00 CIERRE TAPA MOTOR C/LEVA COMP. 1
012 603.06015.86 TORNILLO DIN933 M6x15 4
013 104.06000.00 ARANDELA DIN7980 D6 4
014 701.06000.66 TUERCA DIN934 M6x1 4

Página 47 / 136
TAURULIFT
T 307 H

CARROCERÍA
PROTECTORES Y CABINAS (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08351.00 TECHO (753X456X278) 1

002 630.08020.96 TORNILLO ISO7380 M8x20 25
003 70.08106.00 SOP. PAS. FOR. 170x150x2 1
004 603.08025.86 TORNILLO DIN933 M8x25 2
005 603.10020.86 TORNILLO DIN933 M10x20 2
006 701.10000.66 TUERCA DIN934 M10x1,5 2
007 12.08003.00 TAPA. REPOSABRAZOS 1
008 32.08107.00 PROTECTOR CONDUCTOR (828X475X35) 1
009 101.08000.66 ARANDELA DIN125 D8 2
010 720.08000.66 TUERCA DIN985 M8 AUTOBLOCANTE 2

Página 48 / 136
TAURULIFT
T 307 H

CARROCERÍA
PROTECTORES Y CABINAS (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.11405.00 ALTAVOZ CON TAPA 2

002 32.11401.00 ALTAVOZ 2
003 32.11406.00 TAPA ALTAVOZ 2
004 32.08150.00 ASA ACCESO CABINA 1
005 32.08106.00 CONJUNTO RETROVISOR IZQUIERDO 1
006 101.08000.66 ARANDELA DIN125 D8 2
007 603.08015.86 TORNILLO DIN933 M8x15 2
008 32.08112.00 ALFOMBRA PISO 1
009 32.08113.00 ALFOMBRA LADO IZQ. 1
010 32.08108.00 TAPA CUBRE TUBOS 1
011 32.08102.00 SOPORTE ARTICULADO (146X135X67) 2
012 603.10025.86 TORNILLO DIN933 M10x25 8
013 32.08151.00 REJILLA DE PROTECCION 1
014 32.08101.00 PROT. CONDUCTOR ESTRUCT 1
015 101.10000.66 ARANDELA DIN125 D10 8
016 32.08114.00 CASQUILLO GOMA Ø24xØ48x22.5 4

Página 49 / 136
TAURULIFT
T 307 H

017 32.08187.00 PROTECTOR REJILLA LATERAL 1

018 33.08109.00 GUARDABARROS IZQUIERDO 1

CARROCERÍA
PROTECTORES Y CABINAS (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 630.08025.96 TORNILLO ISO7380 M8x25 7

020 112.08000.66 ARANDELA DIN9021 D8 14
021 711.08000.66 TUERCA DIN982 M8 7

Página 50 / 136
TAURULIFT
T 307 H

CARROCERÍA
PROTECTORES Y CABINAS (PARTE 3)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 711.12000.66 TUERCA DIN982 M12 4

002 101.12000.66 ARANDELA DIN125 D12 2
003 32.08021.00 AMORTIGUADOR TOPE PROGRESIVO 2
004 618.12050.90 TORNILLO DIN7991 M12x50 2
005 32.08023.00 CAZOLETA Ø98X46 2
006 711.08000.66 TUERCA DIN982 M8 2
007 604.08030.86 TORNILLO DIN931 1
008 604.08040.86 TORNILLO DIN931 M8x40 1
009 57.08024.00 PALANCA ACC. 20X20X125 CABINA 1
010 01.00223.00 RESORTE TRAC. 8,5x13x73,5 1
011 32.08022.00 GATILLO F0X108X168 CABINA 1
012 101.08000.66 ARANDELA DIN125 D8 4

Página 51 / 136
TAURULIFT
T 307 H

CARROCERÍA
INSONORIZACIÓN CABINA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08302.00 ABSORBENTE ACUSTICO 30X840X340 1

002 32.08301.00 ABSORBENTE ACUSTICO 30X550X960 1
003 32.08304.00 ABSORBENTE ACUSTICO 30X470X420 1
004 32.08303.00 ABSORBENTE ACUSTICO 30X680X450 1

Página 52 / 136
TAURULIFT
T 307 H

CARROCERÍA
PARABRISAS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08201.00 PARABRISAS (3076) 1

002 32.08222.00 PERFIL GOMA PARABRISAS 4´3 M. 1
003 32.08202.00 CONJUNTO LIMPIAPARABRISAS 1
004 32.08242.00 ESCOBILLA LIMPIA (S55_003595-01) 1
005 32.08240.00 MOTOR LIMPIA DELANTERO 1
006 32.08189.00 PROTECTOR (898X352X172) 1
007 32.08204.00 CONJUNTO BOMBA LIMPIA DELANTERO 1
009 32.08241.00 CONJUNTO BRAZO ARTICULADO 1

Página 53 / 136
TAURULIFT
T 307 H

CARROCERÍA
CRISTAL LATERAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08226.00 PERFIL GOMA CRISTAL LATERAL IZQUIERDO 3 M. 1

002 32.08210.00 CRISTAL LATERAL IZQUIERDO (3079) 1
003 32.08295.00 KIT BLOCAPUERTAS 1
004 32.08234.00 CLIP CRISTAL 21
005 32.08313.00 SOPORTE PAS. REC. (1607X100X55) 1
006 32.08317.00 RETENCION DE PUERTA 1
007 601.06070.86 TORNILLO DIN912 M6x70 2
009 711.06000.66 TUERCA DIN982 M6 2
010 32.08185.00 CRISTAL LATERAL DERECHO 1
011 32.08227.00 PERFIL GOMA CRISTAL LATERAL DER. 4´2 M. 1

Página 54 / 136
TAURULIFT
T 307 H

CARROCERÍA
LUNA TRASERA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08306.00 MOTOR LIMPIA TRASERO 1

002 101.06000.66 ARANDELA DIN125 D6 1
003 711.06000.66 TUERCA DIN982 M6 1
004 32.08225.00 PERFIL GOMA CRISTAL POSTERIOR 2´5 M. 1
005 32.08205.00 CRISTAL POSTERIOR (3077) 1
006 32.08299.00 ARANDELA Ø7xØ22 PARA CRISTAL 1
007 618.06040.86 TORNILLO DIN7991 M6x40 2
008 32.08307.00 BRAZO LIMPIA POSTERIOR 1
009 32.08308.00 ESCOBILLA LIMPIA TRASERO 1
010 32.08230.00 MANETA CRISTAL POSTERIOR 1
011 32.08235.00 BISAGRA CRISTAL POSTERIOR 2
012 32.08233.00 CASQUILLO CIERRE POS. 1
013 32.08236.00 ARANDELA TUERCA CRISTAL POST. 1
014 701.08000.66 TUERCA DIN934 M8x1,25 1
015 32.08232.00 SOPORTE CIERRE LUNA POST (3015) 1
016 32.08204.00 CONJUNTO BOMBA LIMPIA DELANTERO 1

Página 55 / 136
TAURULIFT
T 307 H

017 711.10000.86 TUERCA DIN982 M10 C8 2

018 101.08000.66 ARANDELA DIN125 D8 1

CARROCERÍA
LUNA TRASERA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 630.08030.96 TORNILLO ISO7380 M8x30 1

020 101.10000.66 ARANDELA DIN125 D10 4
021 603.10020.86 TORNILLO DIN933 M10x20 2

Página 56 / 136
TAURULIFT
T 307 H

CARROCERÍA
PUERTA DE CABINA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08292.00 CRISTAL INFERIOR 1

002 32.08330.00 PUERTA SUPERIOR 1
003 32.08228.00 PERFIL GOMA SUP. PUERTA 2´1 M. 1
004 32.08297.00 BASE ANCLAJE PUERTA 1
005 711.08000.66 TUERCA DIN982 M8 4
006 32.08290.00 VISAGRA LUNA LATERAL 4
007 32.08291.00 LUNA SUPERIOR (3081) 1
008 32.08295.00 KIT BLOCAPUERTAS 1
009 32.08224.00 PERFIL GOMA JUNTA PUERTAS 1
010 32.08299.00 ARANDELA Ø7xØ22 PARA CRISTAL 7
011 32.08293.00 ANCLAJE CRISTALES PUERTA 1
012 32.08320.00 PUERTA INFERIOR 1
013 32.08271.00 EMPUñADURA APERTURA PUERTA LAT 1
014 32.08229.00 PERFIL GOMA PUERTA INFERIOR 2´4 M. 1
015 603.06025.86 TORNILLO DIN933 M6x25 2
016 701.06000.66 TUERCA DIN934 M6x1 6

Página 57 / 136
TAURULIFT
T 307 H

017 32.08321.00 LLAVE PUERTA CABINA 1

018 32.08315.00 SOPORTE 1

CARROCERÍA
PUERTA DE CABINA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 32.08272.00 PROTECTOR GATILLO PUERTA 1

020 32.08294.00 MANETA APERTURA PUERTA CON LLAVES 1
021 32.08270.00 CERRADURA PUERTA LATERAL 1
022 32.08314.00 ESTRIBO CABINA 1

Página 58 / 136
TAURULIFT
T 307 H

CARROCERÍA
ESPEJO RETROVISOR DERECHO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 09.11009.00 ESPEJO RETROVISOR COMP. 1

002 33.08028.00 TUBO MET.RETROVISOR D22X660 1
003 630.08030.96 TORNILLO ISO7380 M8x30 2
004 101.08000.66 ARANDELA DIN125 D8 8
005 33.08026.00 GUARDABARROS DERECHO 1
006 33.08027.00 SOP. PAS. FOR. 184X55X2 1
007 112.08000.66 ARANDELA DIN9021 D8 5
008 711.08000.66 TUERCA DIN982 M8 5
009 33.08025.01 SOP. PAS. FOR. GUARDABARROS 1
010 603.12030.86 TORNILLO DIN933 M12x30 2
011 101.12000.66 ARANDELA DIN125 D12 1
012 630.08025.96 TORNILLO ISO7380 M8x25 5

Página 59 / 136
TAURULIFT
T 307 H

CARROCERÍA
ASIENTO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08261.00 ASIENTO CONDUCTOR ACTIVO (SW000) 1

002 32.08263.00 CINTURON SEGURIDAD ENRROLLABLE 1
003 32.08264.00 FIJACION CINTURON SEGURIDAD 1
004 32.08262.00 SUSPENSION ASIENTO MOL698 1
005 32.11093.00 SENSOR PRESENCIA ASIENTO 1

Página 60 / 136
TAURULIFT
T 307 H

AMORTIGUADORES

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08026.00 AMORTIGUADOR L746xC290 2200 N 1

002 604.10050.86 TORNILLO DIN931 M10x50 2
003 711.10000.66 TUERCA DIN982 M10x1,5 2
004 33.08104.00 SOP. AMORTIGUADOR GAS CABINA 1
005 32.04221.00 SOPORTE PAS. FOR. 120X80X8 1
006 101.10000.66 ARANDELA DIN125 D10 3
007 601.10025.86 TORNILLO DIN912 M10x25 2
008 32.10180.00 SOP. PAS. FOR. 90X61X1.5 1
009 104.06000.00 ARANDELA DIN7980 D6 1
010 603.06025.86 TORNILLO DIN933 M6x25 1

Página 61 / 136
TAURULIFT
T 307 H

CARROCERÍA
AMORTIGUADORES CABINA CERRADA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08026.00 AMORTIGUADOR L746xC290 2200 N 1

002 604.10040.86 TORNILLO DIN931 M10x40 2
003 711.10000.66 TUERCA DIN982 M10x1,5 2
004 101.10000.66 ARANDELA DIN125 D10 2
005 603.10030.86 TORNILLO DIN933 M10x30 1
006 32.08027.00 AMORTIGUADOR L746xC290 1100 N 1

Página 62 / 136
TAURULIFT
T 307 H

CARROCERÍA
CONTRAPESOS Y PLANCHAS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.08030.00 CONTRAPESO 655 KG 1

002 15.00561.00 ARANDELA DIN125* 20,5x45x5 12
003 604.20090.96 TORNILLO DIN931 M20X90 12K 2
004 711.20000.66 TUERCA DIN982 M20 2
005 33.08039.00 ARANDELA. 44X42X0.5 REGLAJE 4
006 603.06015.86 TORNILLO DIN933 M6x15 9
007 604.20060.86 tornillo 6
008 33.08033.00 REJILLA 880X540X1.5 /23X9 1
009 33.08034.00 REJILLA 714X144X1.5 /23X9 1
011 104.06000.00 ARANDELA DIN7980 D6 14
012 112.06000.66 ARANDELA DIN9021 D6 14
013 10.11017.00 CATADIOPTRICO D80 ADHESIVO 2

Página 63 / 136
TAURULIFT
T 307 H

CARROCERÍA
CONTRAPESOS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.08029.00 CONTRAPESO SUPL. T306H 197KG 1

002 33.08042.00 SUPLEMENTO CONTRAPESO 180X210X410 1
003 33.08041.00 CONTRAPESO ADICIONAL 115KG 1

Página 64 / 136
TAURULIFT
T 307 H

CALEFACCIÓN
CALEFACCIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08211.00 CALEFACCION CABINA 1

002 32.08221.00 TUBO VENTILACION 1
003 32.08220.00 TUBO VENTILACION 1
004 32.08216.00 TUBO RIG. CODO 90º 2
005 32.08219.00 BOCA VENTILACION 2
006 32.08312.00 MANDO AC 1
007 32.08246.01 TUBO GOMA B/P 18X24X2400 1
008 32.08245.01 TUBO GOMA B/P 18X24X400 1
009 32.08247.01 TUBO B/P 18X24X2400 1
010 32.08310.00 filtro aire calefaccion 1
011 32.08215.00 REGULACION VENTILACION 1

Página 65 / 136
TAURULIFT
T 307 H

CALEFACCIÓN
CIRCUITO AGUA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08211.00 CALEFACCION CABINA 1

002 32.08245.01 TUBO GOMA B/P 18X24X400 1
003 32.08265.00 RACOR C90M/M D16XD12 PLASTICO 1
004 32.08312.00 MANDO AC 1
005 32.08246.01 TUBO GOMA B/P 18X24X2400 1
006 32.08247.00 TUBO GOMA B/P 15x25x2700 1
008 33.08249.00 TUBO B/P 18X24X3200 2
009 32.08243.00 RACOR M/M RECTO 16X12X76 3
010 32.02157.00 TUBO GOMA B/P CALEF. Ø42xE5 1
011 08.00317.00 JUNTA MET. BUNA D3/8 1
012 912.20032.00 ABRAZADERA. D20-32 C/P 13
013 08.00297.00 RACOR O/TB 2
014 08.00315.00 RACOR TOR. SIMPLE 3/8 Gx35 2

Página 66 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
SISTEMAS DE ELEVACIÓN (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.95010.00 BRAZO. TELESCÓPIC DUPLEX T307H 1

002 33.95600.00 BRAZO 3989X981X800 1
003 33.95500.00 BRAZO. EXT 3613X335X592 1
004 461.00031.00 GRASA BRAZO TELESCÓPICO 1

Página 67 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
SISTEMAS DE ELEVACIÓN (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.95010.00 BRAZO. TELESCÓPIC DUPLEX T307H 1

002 33.95852.00 EJE CIL/CPA Ø70X475XØ11 1
003 33.95842.00 EJE CIL/CPA Ø50X444XØ11 1
004 33.95841.00 EJE CIL/CPA Ø50X166XØ9 1
005 33.95807.00 CILINDRO D/E D63XD45X1104-885 1
006 33.95811.00 EJE CIL/CPA 060X444X011 1
007 33.95805.00 CILINDRO D/E D110X70X1803-1388 1
008 33.95810.00 EJE CIL/CPA Ø60X221XØ11 1
009 32.95321.00 TORNILLO EN CRUZ M10x32x50 2
010 33.95320.00 HORQUILLA ART. 100X45X1200 2
011 711.10000.66 TUERCA DIN982 M10x1,5 4
012 604.10110.86 TORNILLO DIN931 M10x110 2
013 604.08090.86 TORNILLO DIN931 M8x90 1
014 604.10130.86 TORNILLO DIN931 M10x130 1

Página 68 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
SISTEMAS DE ELEVACIÓN (PARTE 3)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.95806.00 CILINDRO D/E D90XD65X2931-2642 1

002 33.95830.00 SOP. ART. 249X210X115 1
003 104.12000.00 ARANDELA DIN7980 D12 6
004 603.12050.86 TORNILLO DIN933 M12x50 6
005 33.95835.00 EJE CIL/CPA Ø50X105 1
006 120.00010.66 ARANDELA SEGURIDAD Ø10 1
007 603.10045.86 TORNILLO DIN933 M10x45 1
008 949.07090.00 CASQUILLO 70X80X90 DIN 1494 2
009 33.95500.00 BRAZO. EXT 3613X335X592 1
010 33.95836.00 EJE ROS/ROS 195XØ40XM6 1
011 603.06015.86 TORNILLO DIN933 M6x15 2
012 33.95837.00 TAPA SOP. D50X2 2

Página 69 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
SISTEMAS DE ELEVACIÓN (PARTE 4)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.95600.00 BRAZO 3989X981X800 1

002 33.95802.00 CILINDRO D/E D110XD70XC426 1
003 33.95050.00 PATIN 180X65X18 12
004 33.95051.00 GRUESO REG. REC. 180X65X1 24
005 33.95061.00 PATIN 180X65X34 1
006 33.95062.00 PATIN 180X65X34 2
007 603.10030.86 TORNILLO DIN933 M10x30 14
008 32.95053.00 TUERCA PATIN M10 24
010 604.10050.86 TORNILLO DIN931 M10x50 4
011 33.95820.00 SOP. ART. Ø166XØ75X42.5 2
012 33.95851.00 EJE CIL/CPA Ø60X472 1
013 949.06060.00 CASQUILLO 60x65x60 DIN 1494 4
014 32.95822.00 CASQUILLO 50x55x30 2
015 603.16050.86 TORNILLO DIN933 6
016 603.16060.86 TORNILLO DIN933 M16x60 6
017 105.16000.66 EQUIV.104.16000.00 12

Página 70 / 136
TAURULIFT
T 307 H

018 604.08100.86 TORNILLO DIN931 M8x100 1

019 711.08000.66 TUERCA DIN982 M8 6

Página 71 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
SISTEMAS DE ELEVACIÓN (PARTE 5)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.95360.00 BARRA HORQUILLA 1

002 33.95400.00 BALANCIN ST 830X450X322 1
003 32.95821.00 EJE CIL/CPA Ø40X163 1
004 15.00835.00 EJE CPA/GRA 25x30x135 2
005 33.95300.00 TABLERO HORQ. 1230X621X234 1
006 604.10110.86 TORNILLO DIN931 M10x110 1
007 711.10000.66 TUERCA DIN982 M10x1,5 1
008 32.95363.00 ANILLO Ø46xØ90x30 1

Página 72 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
CILINDRO ELEVACIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.95910.00 JUEGO JUNTAS CILINDRO 1

002 32.10401.00 VALVULA FRENADO SIMPLE 1
003 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
004 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
005 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
006 32.95915.00 TORNILLO BLOQUEO EMBOLO 1
007 901.08001.33 ENGRAS. DIN71412-A M8X1 2
008 32.95916.00 CASQUILLO Ø55xØ50x40 4
009 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
010 32.95801.00 CILINDRO D/E Ø100XØ60XC960 1

Página 73 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
CILINDRO INCLINACIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.95920.00 JUEGO JUNTAS CILINDRO 1

001 RQN4747.20 JUEGO JUNTAS 1
002 33.95802.00 CILINDRO D/E D110XD70XC426 1
003 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
004 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
005 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
006 32.95915.00 TORNILLO BLOQUEO EMBOLO 1
007 901.08001.33 ENGRAS. DIN71412-A M8X1 1
008 32.95924.00 CASQUILLO Ø44xØ40x30 2
009 32.10402.00 VALVULA FRENADO DOBLE 1

Página 74 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
CILINDRO EXTENSIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.95930.00 JUEGO JUNTAS CILINDRO 1

002 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
003 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
004 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
005 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
006 32.95935.00 TORNILLO BLOQUEO EMBOLO 1
007 32.95936.00 CASQUILLO SEP. Ø65xØ55x250 1
008 32.95937.00 CASQUILLO Ø34xØ30x30 1
009 32.95938.00 CASQUILLO Ø34xØ30x20 2
010 32.10401.00 VALVULA FRENADO SIMPLE 1
011 33.95803.00 CILINDRO D/E D80XD65XC2300 1

Página 75 / 136
TAURULIFT
T 307 H

BRAZO TELESCÓPICO
CILINDRO COMPENSACIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.95940.00 JUEGO JUNTAS CILINDRO 1

002 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
003 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
004 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
005 N/A NO SE SUMINISTRA INDIVIDUALMENTE 1
006 32.95935.00 TORNILLO BLOQUEO EMBOLO 1
007 901.08001.33 ENGRAS. DIN71412-A M8X1 1
008 902.08001.33 ENGRAS. DIN71412-C M8X1 1
009 32.95945.00 CASQUILLO Ø44xØ40x30 4
010 33.95804.00 CILINDRO D/E Ø70XØ45X702 1

Página 76 / 136
TAURULIFT
T 307 H

INSTALACIÓN HIDRÁULICA
JOYSTICK

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 12.11013.01 PALANCA MANDO JOYSTICK 1

002 10.13154.03 EJE CIL/ROS 180XD25XM10 1
003 701.10000.66 TUERCA DIN934 M10x1,5 1
004 43.50349.00 GUARDAPOLVO 1
005 32.10301.01 DISTRIBUIDOR 2E D-D S.V. 1
006 32.04203.01 SOPORTE PAS. FOR. 238X199X188 1
007 101.08000.66 ARANDELA DIN125 D8 10
008 604.08055.86 TORNILLO DIN931 M8x55 3
009 711.08000.66 TUERCA DIN982 M8 5
010 603.08035.86 TORNILLO DIN933 M8x35 2

Página 77 / 136
TAURULIFT
T 307 H

INSTALACIÓN HIDRÁULICA
VÁLVULAS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 30.10400.00 VALVULA SELECTORA 8VIAS 1

002 33.10407.00 VALVULA LIMITADORA UNIDIR. 2
003 32.10406.00 ELECTROVALVULA TN-6 1
004 43.70122.00 PLACA REPARTIDORA 60X60 1
005 33.10403.00 VALVULA PRIORIDAD OLS 120 1
006 32.10302.00 VALVULA LIMITADORA 240 BAR 1

Página 78 / 136
TAURULIFT
T 307 H

INSTALACIÓN HIDRÁULICA
DEPÓSITO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.10050.00 DEPOSITO ACEITE 70L.HIDRAULIC 1

002 33.10053.00 TAPON. 1 GAS DESVAPORIZADOR 1
003 10.00921.00 TAPON. M14X150 DIN 908 1
004 30.10041.00 INDICADOR NIVEL VISUAL 1 1
005 43.70261.00 INDICADOR NIVEL BOYA GASOIL 1
006 15.00357.00 ESPARRAGO DIN939* 48 M12x1,75 3
007 104.12000.00 ARANDELA DIN7980 D12 3
008 101.12000.66 ARANDELA DIN125 D12 3
009 58.01810.00 FILTRO HIDRAULICO 1
010 201.95003.50 JUNTA DIN3770 95x101x3 1
011 43.70406.03 SOP. FILTRO ASP. 62X128X92 1
012 32.11035.00 SENSOR TEMPERATURA ACEITE 1
013 46.10871.00 JUNTA MET. BUNA M16X1.5 1
014 104.06000.00 ARANDELA DIN7980 D6 6
015 603.06015.86 TORNILLO DIN933 M6x15 6
016 33.10601.00 SOP. FILTRO ASP. SUMERGIDO 1

Página 79 / 136
TAURULIFT
T 307 H

017 201.12604.50 JUNTA DIN3770 1

018 32.11037.00 SENSOR SATURA FILTRO ACEITE 1

INSTALACIÓN HIDRÁULICA
DEPÓSITO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 603.10020.86 TORNILLO DIN933 M10x20 4

020 101.10000.66 ARANDELA DIN125 D10 4
021 33.10602.00 ELEMENTO FILTRANTE ASPIRACION 1
022 33.10600.00 FILTRO ACEITE CONJ. SUMERGIDO 1
023 10.02144.00 "RACOR C90M/H 1/8""G-1/8""G " 1
KIT 33.10200.00 EQUIPO TUB. ACCIONAM. T276H 1

Página 80 / 136
TAURULIFT
T 307 H

INSTALACIÓN HIDRÁULICA
ESQUEMA TRANSMISIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.10851.00 TUBO R1T1/2 TL-TL M22 460 1

002 46.10836.00 RACOR C90M/H TLM36XM36 2
003 20.10247.00 RACOR M/M M22X1.5-D15 1
004 32.10126.00 RACOR PAS. M/M C90 - M22X1.5 1
005 46.58019.00 TAPON. M22X1,5 1
006 46.58020.00 TAPON. M22X1,5 CIEGO 1
007 46.10835.00 RACOR M/M M36xM33 1
008 70.10218.00 RACOR M/M M16x2-M12x1.5 CONTRO 2
009 70.10210.00 RACOR M/M M26xM22 1
010 70.10230.00 RACOR M/M M26x1,5- 1/2G 1
011 57.10343.00 RACOR M/M M36X2-3/4GAS 1
012 12.10307.00 RACOR M/M M12X1,5-M10X1 1
013 46.10845.00 BRIDA SAE6000 1 2
014 32.10011.00 JUNTA MET. BUNA 4
015 32.10010.00 RACOR TOR. SIMPLE 2
016 32.10009.00 TUBO R1T3/16 OR-TL M10X1-M12 1

Página 81 / 136
TAURULIFT
T 307 H

017 32.10008.00 TUBO R1T1/4 OR-C90 M10-M12X1, 1

018 33.10801.00 TUBO R1T5/8 C90-C45 M26 620 1

INSTALACIÓN HIDRÁULICA
ESQUEMA TRANSMISIÓN

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

019 46.10838.00 RACOR M/M M26xM18 2

020 70.10211.00 JUNTA DIN6505 3/4 2
021 70.10212.00 BRIDA SAE6000 3/4 2
022 46.10845.00 BRIDA SAE6000 1 2
023 46.10844.00 JUNTA DIN6505 BRIDA SAE 1 2
024 33.10802.00 TUBO 4SH 3/4 BR90-BR90 740 1
025 33.10803.00 TUBO 4SH 3/4 BR90-BR45 770 1
027 33.10805.00 TUBO R1T3/4` TL-C90 M30 1400 1
028 57.10307.00 RACOR M/M M30X2/3/4BSP 3
029 43.60233.91 RACOR M/H 2
030 45.01423.00 JUNTA MET. BUNA D3/4 5
031 65.10806.00 RACOR C90M/TL M30X2 1
032 33.10806.00 TUBO R1T1 C90-C90 M36 540 1
033 12.10301.00 RACOR M/M M36-1G 1
034 32.10090.00 TUBERIA 2
035 52.00317.00 JUNTA METAL-BUMA 1 1/4 2
036 33.10807.00 TUBO R1T1/2 TL-C90 M22 600 1
037 46.10824.00 RACOR M/M M22x1/2BSP 2
038 08.00316.01 JUNTA MET. BUNA 1
039 70.10251.00 RACOR M/H 3/4GAS-M22X1,5 1
040 46.10827.00 JUNTA MET. BUNA M18X1.5 1
041 12.10332.00 RACOR 1
042 70.10221.00 RACOR M/M M30x1/2BSP 1
043 52.01450.00 VALVULA PRESION 1
KIT(1-12) 33.10500.00 EQUIPO TUB. RACORS MOTOR T276H 1
KIT(13-42) 33.10300.00 EQUIPO TUB. TRANSMISION T276H 1

Página 82 / 136
TAURULIFT
T 307 H

INSTALACIÓN HIDRÁULICA
ESQUEMA ACCIONAMIENTOS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 46.10836.00 RACOR C90M/H TLM36XM36 1

002 33.10907.00 TUBO R1T1 TL-C90 M36 810 1
003 57.10343.00 RACOR M/M M36X2-3/4GAS 1
004 70.10230.00 RACOR M/M M26x1,5- 1/2G 8
005 12.10301.00 RACOR M/M M36-1G 1
007 70.10200.00 "JUNTA MET. BUNA 1""" 1
008 33.10908.00 TUBO R1T1 TL-C90 M36 1650 1
009 45.01423.00 JUNTA MET. BUNA D3/4 2
011 33.10901.00 RACOR M/M M36X2-M30X2 1
012 33.10902.00 RACOR TL/TL M30X2 1
013 57.10311.00 RACOR FORT M/M/TL M30X2 3
015 46.58018.00 RACOR M/H M30-M22 1
016 46.10881.00 RACOR 2
017 70.10253.00 RACOR M/M M22x3/8BSP 9
018 46.10411.00 RACOR C90M/H 3
019 32.10039.00 TUBO R1T1/2 TL-TL M22X1.5 420 1

Página 83 / 136
TAURULIFT
T 307 H

020 51.01444.00 RACOR M/H 5

021 08.00316.00 JUNTA MET. BUNA D1/2 G 7

INSTALACIÓN HIDRÁULICA
ESQUEMA ACCIONAMIENTOS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

022 70.10234.00 RACOR FORT M/M/TL M26X1,5 4

023 57.10342.00 RACOR M/M M18X1.5-TL M26X1.5 1
024 70.10226.00 RACOR M/TL M16x2- M18x1,5 1
025 46.10839.00 RACOR C90M/TL M26X1.5 3
026 46.58063.00 RACOR TL/TL M26-M26 1
027 70.10207.00 RACOR M/M M26x3/4BSP 3
028 57.10307.00 RACOR M/M M30X2/3/4BSP 2
029 33.10202.00 TUBO R6 3/4" TL-TL M30 600 1
030 33.10910.00 TUBO R2T5/8 TL-C90 M26 450 2
031 46.58083.00 RACOR M/M M26-3/8G 4
032 33.10911.00 TUBO R2T5/8` TL-C90 M26 2300 2
034 33.10913.00 TUBO R2T5/8 TL-C90 M26 1430 2
036 32.10018.00 RACOR PAS. M/M 6
037 33.10914.00 TUBO R16 1/2 TL-C90 M22 675 4
042 33.10916.00 TUBO R2T3/4 TL M26-TL M30 1
043 33.10917.00 TUBO R2T3/4 TL-C90 M26 870 1
044 70.10229.00 RACOR M/M M18x1/2BSP 3
045 33.10918.00 TUBO R1T3/8 TL-C90 M18 3000 1
046 33.10919.00 TUBO R2T5/16 C90-C45 M16 1570 1
047 33.10920.00 TUBO R2T5/16 C90-C45 M16 2460 1
048 33.10921.00 TUBO R16 1/2 TL-C90 M22 1130 1
049 33.10922.00 TUBO R16 1/2 TL-C90 M22 1250 1
050 33.10923.00 TUBO R1T3/8" TL-C90 M18 1350 1
051 28.00341.00 JUNTA MET. BUNA D1/4 2
052 17.10169.00 RACOR M/M M12X1.5 - 1/4GAS 2
056 70.10229.00 RACOR M/M M18x1/2BSP 2
057 64.10308.00 RACOR C90M/TL M18x1,5 2
058 33.10926.00 TUBO R1T1/4 CD90 M16-CD90 M18 1
059 46.10849.00 RACOR M/M M16-3/8BSP 4
060 70.10219.00 RACOR 1
061 08.00317.00 JUNTA MET. BUNA D3/8 1
062 32.10136.00 TUBO R1T1/4 CD90 M16-CD90 M18 1

Página 84 / 136
TAURULIFT
T 307 H

063 46.10826.00 RACOR M/M M16X1.5 M18X1.5 4

064 46.10827.00 JUNTA MET. BUNA M18X1.5 4
065 46.10410.00 RACOR C90M/H GIRATORIO M16 1
066 33.10925.00 TUBO R1T5/16 C90-TL M16X1,5 1

INSTALACIÓN HIDRÁULICA
ESQUEMA ACCIONAMIENTOS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

068 46.01258.00 RACOR M/M 3/4BSP-M18 1

069 33.10964.00 RACOR PAS. M/M CD90 M26X1.5 4
071 70.10221.00 RACOR M/M M30x1/2BSP 1
072 33.10924.00 TUBO R1T3/16" TL-CD90 M12X1.5 1
073 33.10201.00 RACOR C90M/TL M12X1,5 1
074 33.10927.00 TUBO R16 1/2 TL-C90 M22 880 2
075 33.10928.00 TUBO R16 1/2 C90-C90 M22 470 2
076 46.10887.00 RACOR FORT M/TL/M M26 1
077 63.10312.00 RACOR M/TL M1/2GAS M26X1.5-TL 1
079 33.10252.00 TUBO R2T5/8 TL-TL M26 700 1
080 33.10253.00 TUBO R2T5/8 TL-C90 M26 420 1
098 33.10251.01 TUBO R1T3/4 C90-C90 M30-M26 1
099 45.10803.00 "TAPON. 1/2""GAS " 2

Página 85 / 136
TAURULIFT
T 307 H

INSTALACIÓN HIDRÁULICA
ESQUEMA TUBERIAS BRAZO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.10951.00 TUBO R16 1/2 TL M26-C90 M22 2

003 33.10953.00 TUBO R16 1/2 TL-TL M22 1750 4
007 33.10965.00 RACOR M/M M22X1.5 4
008 46.10411.00 RACOR C90M/H 2
010 46.10839.00 RACOR C90M/TL M26X1.5 2
011 33.10959.00 TUBO R16 1/2` TL M22-MF 1/2` 1
012 33.10963.00 TUBO R16 1/2` TL M22-MF 1/2` 1
013 33.10960.00 TUBO R8 BITUBO 1/2` C90-MF M22 2
014 33.10961.00 TUBO R16 1/2` C90-TL M22 1110 2
015 32.10057.00 RACOR O/M 2
016 33.10962.00 TUBO R16 1/2 C90-TL M22 800 2
017 32.10126.00 RACOR PAS. M/M C90 - M22X1.5 2
022 08.00316.00 JUNTA MET. BUNA D1/2 G 2
023 46.10902.00 CONECTOR ECOLOGICO MACH. M18 1
024 46.10907.00 CONECTOR ECOLOGICO HEMB. M18X1 1
025 46.10824.00 RACOR M/M M22x1/2BSP 2

Página 86 / 136
TAURULIFT
T 307 H

026 33.10905.00 TUBO R2T5/8 TL-C45 M26 1320 1

027 33.10906.00 TUBO R2T5/8 TL-C45 M26 1440 1

INSTALACIÓN HIDRÁULICA
ESQUEMA TUBERIAS BRAZO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

028 33.10903.00 TUBO R16 1/2 TL-C90 M22 650 1

029 33.10904.00 TUBO R16 1/2 TL-C90 M22 910 1
030 70.10230.00 RACOR M/M M26x1,5- 1/2G 2
KIT(1-24) 33.10400.00 EQUIPO TUB. BRAZO T276H 1

Página 87 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
FAROS Y PILOTOS (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.11050.01 PILOTO INT.-POS. DELANTERO 2

002 33.11051.01 PILOTO INT.-POS. DELANTERO 2
003 32.08510.00 FARO POSTERIOR CABINA 2
004 01.00921.02 FARO ROTATIVO BRITAX 1
005 70.08106.01 SOP. PAS. FOR. 170X150X2 1
006 16.00760.00 CASQUILLO. 11x24x12 1
007 630.08020.96 TORNILLO ISO7380 M8x20 2
008 116.08000.00 ARANDELA DIN125 A D8 2
009 711.08000.66 TUERCA DIN982 M8 2

Página 88 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
FAROS Y PILOTOS (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 10.14211.00 FARO POSICION-INTER.-FRENO TRA 2

002 31.01331.00 LAMPARA 12V 21W/5W 2
003 31.01329.00 LAMPARA 12V 21W 2
004 101.10000.66 ARANDELA DIN125 D10 2
005 711.10000.66 TUERCA DIN982 M10x1,5 2
006 15.00113.00 AMORTIGUADOR. 22X47X22.5 GOMA 2
007 32.11100.00 SOP. PILOTO 126X100X86 2
008 37.00374.00 ARANDELA DIN9021* 14,5x50x5 2
009 101.06000.66 ARANDELA DIN125 D6 2
010 711.06000.66 TUERCA DIN982 M6 2

Página 89 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
FAROS Y PILOTOS (PARTE 3)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.11050.01 PILOTO INT.-POS. DELANTERO 1

002 101.06000.66 ARANDELA DIN125 D6 2
003 711.06000.66 TUERCA DIN982 M6 2

Página 90 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
FAROS Y PILOTOS (PARTE 4)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.11051.01 PILOTO INT.-POS. DELANTERO 1

002 32.08510.00 FARO POSTERIOR CABINA 1
003 32.08124.00 SOPORTE ANGULAR 1
004 32.08122.00 SOPORTE ANGULAR DEPOSITO (84X80X37X3) 1
005 16.01155.00 PASACABLES 1
006 603.06030.86 TORNILLO DIN933 M6x30 2
007 101.06000.66 ARANDELA DIN125 D6 4
008 711.06000.66 TUERCA DIN982 M6 2

Página 91 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
AVISADORES ACÚSTICOS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 711.08000.66 TUERCA DIN982 M8 1

002 603.08020.86 TORNILLO DIN933 M8x20 1
003 70.11309.00 CLAXON 1

Página 92 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
TABLIER DE INDICADORES

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08163.00 PANEL DE INSTRUMENTOS (824X704X582) 1

002 630.06016.NX TORNILLO ALLEN CBZ RED (M6X16) 5
003 32.11024.00 INDICADOR TEMPERATURA ACEITE HIDRAULICO 1
004 IM.30036.00 INDICADOR NIVEL TEMP AGUA 1
005 32.11022.00 INDICADOR MULTIFUNCION 1
006 32.11021.00 PLANCHA PANEL INSTRUMENTOS 1
007 32.11026.00 INDICADOR LIMITACION DE CARGA 1

Página 93 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
TABLIER DE CONTROL FRONTAL (ESTANDAR)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

002 32.11031.00 PLANCHA PANEL INTERRUPTORES 1

003 32.11044.00 CONJUNTO LLAVE SELECTOR 2 POSICIONES 1
004 32.11043.00 INTERRUPTOR SELECTOR CARRETERA/TRABAJO 1
005 IM.30038.00 INTERRUPTOR ENCENDEDOR 1
006 32.11136.00 CONECTOR INTERRUPTOR 7
007 32.11082.00 ALOJAMIENTO LATERAL INTERRUPTOR (I35SW200-T) 4
008 32.11135.00 TAPA INTERRUPTOR 3
009 32.11083.00 ALOJAMIENTO CENTRAL INTERRUPTOR (I35SW200-C) 4
010 32.11132.00 INTERRUPTOR LUCES EMERGENCIA 1
011 32.11130.00 INTERRUPTOR FARO ROTATIVO 1
012 32.11131.00 INTERRUPTOR LIMPIA-PARABRISAS 1
013 32.11133.00 INTERRUPTOR LUCES CARRETERA 1
014 32.11134.00 INTERRUPTOR PILOTOS DE TRABAJO 1

Página 94 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
TABLIER DE CONTROL LATERAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

002 32.11041.00 PLANCHA 1

003 32.08164.00 INDICADOR DE NIVELACION DE MAQUINA 1
004 32.11045.00 CONECTOR PROGRAMACION 1
005 32.11141.00 INTERRUPTOR SELECTOR DIRECCION 1
006 32.11042.00 INTERRUPTOR INTERMITENCIA 1
009 32.11500.00 TRAMO I/E CALIBRACIÓN T204H 1

Página 95 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
RELES

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.11111.00 RELE TEMPORIZADOR (3/5/7/9) 1

002 32.11017.00 RELE (I18182) 1
003 IM.30003.00 RELE MICRO 12V 15/25A 5
004 12.14288.00 RELE 12V 70A 2
005 43.01530.00 RELE 40 AMP. 5 CONTAC. 6.3MM 1
006 32.11113.00 PORTARRELES (9 PINS) 1
007 32.11110.00 PORTARRELES (I18099) 5
008 32.11016.00 PORTARRELES 1
009 32.11015.00 PORTARRELES 3
010 32.11092.00 PLANCHA 1
011 630.06016.NX TORNILLO ALLEN CBZ RED (M6X16) 6

Página 96 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
FUSIBLES Y RELES

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.11011.00 TAPA PORTAFUSIBLES 3

002 32.11010.00 TORNILLO 6
003 32.11012.00 CONECTOR CAJA FUSIBLES 3
004 43.50037.00 FUSIBLE (5A) 2
005 43.50032.00 FUSIBLE 15A 2
006 43.50029.00 FUSIBLE 7.5A 2
007 43.50030.00 FUSIBLE 10A 10

Página 97 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
BATERIA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.11048.00 TRAMO I/E POSITIVO M.ARRANQUE 1

002 33.11032.00 TRAMO I/E POSITIVO BATERIA 1
003 63.11111.00 DESCONECTOR BATERIA NEGATIVO 1
004 64.11110.01 BATERIA 92AH 760A 1
005 33.11033.00 TRAMO I/E NEGATIVO BATERIA 1
006 20.11101.00 SOP. FIJACION 1
007 603.06030.86 TORNILLO DIN933 M6x30 1

Página 98 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
CABLEADOS ESTANDAR (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.11001.00 TRAMO I/E GENERAL T255/266H 1

002 32.11007.01 CABLE SENSOR DE ESTABILIDAD 1
003 33.11003.00 TRAMO I/E SENSOR ESTABILIDAD 1
004 603.10035.96 TORNILLO DIN933 M10x35 12K 2
005 120.00010.66 ARANDELA SEGURIDAD Ø10 2
006 02.14110.01 AVISADOR ACUSTICO 96DB 1

Página 99 / 136
TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
CABLEADOS ESTANDAR (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.11049.00 CABLEADO TECHO CABINA 1

002 32.11003.00 CABLEADO PANEL 1
003 32.11052.00 CABLE FARO ROTATIVO 1

Página 100 / 136

TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
CABLEADOS ESTANDAR (PARTE 3)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08173.00 PULSADOR EMERGENCIA 1

002 32.08172.00 CONJUNTO CONMUTADOR CON LLAVE 1
003 32.11050.00 CABLEADO TABLIER INDICADORES 1
004 32.11009.00 CABLEADO TABLIER CONTROL FRONTAL 1
005 32.11057.00 CABLEADO LLAVE ARRANQUE 1
006 IM.30025.99 LLAVE CONTACTO 1

Página 101 / 136

TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
CABLEADOS ESTANDAR (PARTE 4)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

32.11039.00 CAPUCHON GOMA MOTOR ARRANQUE 1

32.11046.00 CAPUCHON GOMA ALTERNADOR 1
001 33.11002.00 TRAMO I/E MOTOR T255/266H 1
002 33.11034.00 CABLE ELEC. POSITIVO ALTERNADOR 1
003 33.11047.00 TRAMO I/E NEG. MOTOR 1

Página 102 / 136

TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
CABLEADOS OPCIONALES (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.11004.00 CABLE ELEC. LUCES EXTER. CABINA 1

Página 103 / 136

TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
CABLEADOS OPCIONALES (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.11025.00 CABLEADO LUCES OPCIONALES CABINA 1

Página 104 / 136

TAURULIFT
T 307 H

INSTALACIÓN ELÉCTRICA
CABLEADOS OPCIONALES (PARTE 3)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.11061.00 CABLEADO PANEL FRONTAL CONTROL 1

Página 105 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.12000.00 INDICADOR 263X68 MODELO T306H 1

002 32.12102.00 PLACA AD. INDI. 6 BAR 87 PSI 1
003 33.12004.00 PLACA CARAC. 120X150 CARGA 1
003 33.12004.01 PLACA CARAC. 120X150 CARGA USA 1
004 33.12107.00 PLACA INDICADORA 105X100 1
005 32.12111.00 ADHESIVO A 194x194 2

Página 106 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 01.00757.00 PLACA AD. INDI. D40 1

002 01.00779.26 PLACA CARAC. 100x130 1
002 01.00779.32 PLACA CARAC. USA TAURULIFT 1
003 02.00777.00 PLACA AD. INDI. 1
003 02.00774.00 PLACA AD. INDI. 50x120 ESPA\OL 1
004 32.12103.01 PLACA AD. INDI. JOYSTICK 1

Página 107 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 3)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 46.08099.00 PLANCHA ANAGRAMA AUSA 1

002 09.12014.00 ADHESIVO RUIDO 104 DB 1
003 32.12106.01 PLACA INDI. FR/DEUTSCH 1
003 32.12106.00 PLACA INDICADORA 68X210 1
004 32.12108.00 PLACA INDICADORA ADVERTENCIA CABINA 1
004 32.12108.01 PLACA INDI. ADV. CABINA FR/DEUTSCH 1

Página 108 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 4)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 43.01170.02 PLACA AD. INDI. 90X45 1

002 45.19101.00 PLACA AD. INDI. 70X70 1
003 12.12010.00 ADHESIVO SEGURIDAD CARRETILLAS 1
004 43.70780.00 PLACA AD. INDI. 60x100 FRENO 1
004 43.70780.02 PLACA AD. INDI. 1
005 32.12105.01 PLACA INDI. ADV. TAPA M. FR/DEUTSCH 1
005 32.12105.00 PLACA INDICADORA ADVERTENCIA TAPA MOTOR 2

Página 109 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 5)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08199.01 PLACA INDI. 0.3X20X120 FOPS/ROPS 1

002 02.00779.02 PLACA AD. INDI. 1
002 02.00777.00 PLACA AD. INDI. 1
002 02.00778.00 PLACA AD. INDI. 1
003 43.70780.01 PLACA AD. INDI. 60x100 FRENO 1
004 32.12113.01 ADHESIVO TAURULIFT 270X48 1
005 32.12110.01 ADHESIVO TAURULIFT 1215X160 1

Página 110 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 6)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 43.01170.03 PLACA AD. INDI. 90X45 1

002 43.01171.00 PLACA AD. INDI. (usa) 1
003 10.01414.03 PLACA AD. INDI. USA 1
004 02.00777.04 PLACA AD. INDI. (usa) 1
005 02.00766.00 ADHESIVO 40X80 INGLES 1
006 02.00765.00 PLACA ADHESIVA 40X80 USA 1

Página 111 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 7)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 12.12003.00 PLACA ADH. 50X230 1

002 32.12115.00 PLACA AD. INDI. 465X38 1
003 32.12116.00 PLACA AD. INDI 1250X38 1
004 603.10035.86 TORNILLO DIN933 M10x35 1
004 32.12010.00 INDICADOR ANGULO 1
004 702.10000.66 TUERCA DIN936 1
004 116.10000.00 ARANDELA DIN125 2
005 32.12117.00 PLACA 110X110 1

Página 112 / 136

TAURULIFT
T 307 H

ACABADOS
PLACAS Y ADHESIVOS (PARTE 8)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.12114.00 PLACA AD. INDI. 7.1BAR 130PSI 1

002 01.12104.00 PLACA AD. IND. PRESION 4 BAR /57 PSI 4

Página 113 / 136

TAURULIFT
T 307 H

ACABADOS
BOLSA DE HERRAMIENTAS

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 01.00036.02 BOLSA HERRAMIENTAS C/LL/P 1

Página 114 / 136

TAURULIFT
T 307 H

ACABADOS
PLANCHA MATRICULA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.11305.00 SOP. PAS. FOR 391x312x99 1

002 46.10755.00 PILOTO MATRICULA 1
003 603.05020.86 TORNILLO DIN933 2
004 112.06000.66 ARANDELA DIN9021 D6 2
005 711.06000.66 TUERCA DIN982 M6 2
006 31.01326.00 LAMPARA 12V 5W 1

Página 115 / 136

TAURULIFT
T 307 H

ACCESORIOS
CUCHARA STANDARD

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.13100.00 cuchara 700l. 1

001 32.13200.00 CUCHARA 1000L 1

Página 116 / 136

TAURULIFT
T 307 H

ACCESORIOS
PROTECTOR CARGA (1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.13320.00 PROT. CARGA 1248X1072X192 1

002 32.95350.00 TABLERO HORQ. UNIVERSAL CON. 1
003 604.10080.86 TORNILLO DIN931 M10x80 2
004 101.10000.66 ARANDELA DIN125 D10 6
005 104.10000.00 ARANDELA DIN7980 D10 4
006 701.10000.66 TUERCA DIN934 M10x1,5 2
007 604.10065.86 TORNILLO DIN931 M10x65 2

Página 117 / 136

TAURULIFT
T 307 H

ACCESORIOS
PROTECTOR DE CARGA (2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.13300.00 PROT. CARGA 1232X560X141 1

002 33.95300.00 TABLERO HORQ. 1230X621X234 1
003 604.10040.86 TORNILLO DIN931 M10x40 4
004 701.10000.66 TUERCA DIN934 M10x1,5 2
005 101.10000.66 ARANDELA DIN125 D10 6
006 105.10000.66 ARANDELA DIN7980 D10 4
007 33.13310.00 PROT. CARGA 1248X1072X234 1

Página 118 / 136

TAURULIFT
T 307 H

ACCESORIOS
PROTECTOR CARGA (3)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.95370.00 EJE CIL/CILEJE CIL/CIL Ø45X1320 Ø45X1320 1

002 33.95449.00 BALANCIN UNIVERSAL 1120X431X33 1
003 33.95851.00 EJE CIL/CPA Ø60X472 1
004 33.95821.00 EJE CIL/CPA Ø40X163 1
005 32.95363.00 ANILLO Ø46xØ90x30 1
006 604.10110.86 TORNILLO DIN931 M10x110 1
007 711.10000.66 TUERCA DIN982 M10x1,5 1
008 604.08100.86 TORNILLO DIN931 M8x100 2
009 711.08000.66 TUERCA DIN982 M8 2

Página 119 / 136

TAURULIFT
T 307 H

ACCESORIOS
CILINDRO PROTECTOR CARGA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.95462.00 CILINDRO D/E Ø32XØ20X231 2

002 32.95460.00 EJE CIL/CIL Ø30X148 2
003 32.95465.00 VARILLA. Ø15X80 2
004 403.10040.00 PASADOR DIN6325 D10X40 2
005 902.08000.33 ENGRAS. DIN71412-C M8x1,5 2
006 604.16080.86 TORNILLO DIN931 2
007 711.16000.66 TUERCA DIN982 M16 8.8 K 2
008 604.08055.86 TORNILLO DIN931 M8x55 2

Página 120 / 136

TAURULIFT
T 307 H

ACCESORIOS
TABLERO HORQ. 1220 DESPLAZ.

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.13400.00 TABLERO HORQ. 1220 DESPLAZ. 1

002 32.13402.00 TABLERO HORQ. ENGANCHE UNIVERS 1
003 32.13403.00 SOP. FIJACION DESPLAZAMIENTO 1
004 32.13404.00 BRAZO HORQ. 2
005 EI1300007 GUIA SUPERIOR HORQUILLAS 1
006 EI1300006 GUIA INFERIOR HORQUILLAS 8

Página 121 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
CABINA SEMICERRADA

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08200.00 PROT. CONDUCTOR SEMI LUCES 1

Página 122 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
CABINA CERRADA CON CALEFACCION

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08300.00 PROT. CONDUCTOR CERRADA LUCES 1

Página 123 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
CABINA CERRADA CON AIRE ACONDICIONADO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08400.00 PROT. CONDUCTOR CERR. LUCES AC 1

Página 124 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
BRAZO UNIVERSAL

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.95001.00 BRAZO.TELESCÓPICO DUPLEX T266U 1

Página 125 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
AIRE ACONDICIONADO (1)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08411.00 CAJA A/A 386x379x145 1

002 32.08412.00 TAPA 433x379x145 1
003 32.08437.00 TUBO GOMA B/P 1
004 32.08435.00 TUBO GOMA B/P 1
005 912.20032.00 ABRAZADERA. D20-32 C/P 15
006 32.08265.00 RACOR C90M/M D16XD12 PLASTICO 4
007 32.08421.00 TUBO GOMA B/P 2
008 32.08424.00 VALVULA CALEFACCION 1
009 32.08414.00 REJILLA FILTRO 158X140 1
010 32.08420.00 SOP. FIJACION TUBO VENT. 50X55 2

Página 126 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
AIRE ACONDICIONADO (2)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 32.08416.00 EVAPORADOR A/C 1

002 32.08415.00 FILTRO AIRE 130X130X30 1
003 32.08419.00 TUBO PLAS. TRANS. D16XD12X1000 2
004 32.08418.00 PASACABLES MEMBRANA 29X37X44 4
005 32.08411.00 CAJA A/A 386x379x145 4
006 32.08434.00 TUBO A/C 1/2 4930 ML-C90 1
007 32.08433.00 TUBO A/C 5/16 4390 ML-C90 1

Página 127 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
AIRE ACONDICIONADO (4)

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.08446.00 RADIADOR ENVOLVENTE A/C 1

002 33.08445.00 SOP. FIJACION CONDENSADOR A/C 1
003 603.06020.86 TORNILLO DIN933 M6x20 4
004 101.06000.66 ARANDELA DIN125 D6 8
005 711.06000.66 TUERCA DIN982 M6 4

Página 128 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
RUEDAS TACO T.T.

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.07020de00 RUEDA MONT. 12.0/75-18 2

001 33.07020IZ00 RUEDA MONT. 12.0/75-18 2
002 33.07021.00 CUBIERTA TT 12.5/80-18 2
003 33.07022.00 LLANTA 11X18 F8 221 275 A2 0 2
004 70.07023.00 VALVULA TUBELESS TR415 2

Página 129 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
RUEDAS CENTRO ABIERTO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.07030de00 RUEDA MONT.ABIERTA 12.5-18 2

002 33.07030IZ00 RUEDA MONT.ABIERTA 12.5-18 1
003 33.07031.00 CUBIERTA TT 12.5/80-18 ABIERTO 4
004 32.07022.00 CUBO RUEDA 9.75 X 16.5 4
005 70.07023.00 VALVULA TUBELESS TR415 2
006 DA006080206 TUERCA 24

Página 130 / 136

TAURULIFT
T 307 H

OPCIONES Y VARIANTES
PUENTE DELANTERO

FIGURA REFERENCIA DENOMINACIÓN CANTIDAD

001 33.03140.01 PUENTE DIRECTRIZ DEL. SLIP DIF 1

002 33.03041.00 SOP. PAS. REC. 373X80X30 2
003 101.24000.66 ARANDELA DIN125 6
004 701.24000.66 TUERCA DIN934 M24x3 6
005 604.24220.86 TORNILLO DIN931 M24x220 4
006 604.24090.96 TORNILLO DIN931 M24X90 12K 2
007 33.03040.00 SOP. PAS. REC. 169X80X3 2

Página 131 / 136

TAURULIFT
T 307 H

INDICE

Mantenimiento
Kit de filtros 2

Motor

Motor Kubota 3
Ventilador 4
Acoplamiento bomba 5
Escape 6
Filtro aire 7
Depósito combustible (Parte 1) 8
Depósito combustible (Parte 2) 9
Pedal acelerador 10
Radiador 11
Depósito expansión 12
Soportes 13

Transmisión

Bomba 14
Motor hidrostático 15
Junta cardan 16

Transmisión (Puente delantero)

Puente delantero 17
Carcasa diferencial 18
Diferencial 19
Reductor 21
Cilindro dirección 23

Transmisión (Puente trasero)

Puente trasero 24
Caja de cambios 25
Carcasa diferencial 27
Diferencial 28
Reductor 30
Cilindro dirección 32

Página 132 / 136

TAURULIFT
T 307 H

Chasis

Chasis (Parte 1) 33
Chasis (Parte 2) 35
Soportes (Parte 1) 36
Soportes (Parte 2) 37

Accionamiento freno

Freno de pie (Parte 1) 38

Freno de pie (Parte 2) 39
Freno de mano 40

Dirección

Dirección 41

ruedas

Ruedas 42

Carrocería

PROTECTORES Y GUARDABARROS 43
Guardabarros 44
bulon de remolque 45
Cófano 46
Tapa motor 47
Protectores y cabinas (Parte 1) 48
Protectores y cabinas (Parte 2) 49
Protectores y cabinas (Parte 3) 51
insonorización cabina 52
Parabrisas 53
Cristal lateral 54
Luna trasera 55
Puerta de cabina 57
Espejo retrovisor derecho 59
Asiento 60

Amortiguadores 61

Página 133 / 136

TAURULIFT
T 307 H

Carrocería
Amortiguadores cabina cerrada 62
Contrapesos y planchas 63
Contrapesos 64

calefacción

Calefacción 65
Circuito agua 66

Brazo telescópico

Sistemas de elevación (Parte 1) 67

Sistemas de elevación (Parte 2) 68
Sistemas de elevación (Parte 3) 69
Sistemas de elevación (Parte 4) 70
Sistemas de elevación (Parte 5) 71
Cilindro elevación 72
Cilindro inclinación 73
Cilindro extensión 74
Cilindro compensación 75

Instalación hidráulica

Joystick 76
Válvulas 77
Depósito 78
Esquema transmisión 80
Esquema accionamientos 82
ESQUEMA TUBERIAS BRAZO 85

Instalación eléctrica

Faros y pilotos (Parte 1) 87

Faros y pilotos (Parte 2) 88
FAROS Y PILOTOS (PARTE 3) 89
FAROS Y PILOTOS (PARTE 4) 90
Avisadores acústicos 91
Tablier de indicadores 92
Tablier de control frontal (Estandar) 93
Tablier de control lateral 94
Reles 95

Página 134 / 136

TAURULIFT
T 307 H

Fusibles y reles 96
Bateria 97
Cableados estandar (Parte 1) 98
Cableados estandar (Parte 2) 99
Cableados estandar (Parte 3) 100
Cableados estandar (Parte 4) 101
Cableados opcionales (Parte 1) 102
Cableados opcionales (Parte 2) 103
Cableados opcionales (Parte 3) 104

Acabados

Placas y adhesivos (Parte 1) 105

Placas y adhesivos (Parte 2) 106
Placas y adhesivos (Parte 3) 107
Placas y adhesivos (Parte 4) 108
Placas y adhesivos (Parte 5) 109
Placas y adhesivos (Parte 6) 110
Placas y adhesivos (Parte 7) 111
Placas y adhesivos (Parte 8) 112
Bolsa de herramientas 113
PLANCHA MATRICULA 114

accesorios

CUCHARA STANDARD 115

PROTECTOR CARGA (1) 116
PROTECTOR DE CARGA (2) 117
PROTECTOR CARGA (3) 118
CILINDRO PROTECTOR CARGA 119
TABLERO HORQ. 1220 DESPLAZ. 120

Opciones y variantes

Cabina semicerrada 121

CABINA CERRADA CON CALEFACCION 122
CABINA CERRADA CON AIRE ACONDICIONADO 123
BRAZO UNIVERSAL 124
AIRE ACONDICIONADO (1) 125
AIRE ACONDICIONADO (2) 126
AIRE ACONDICIONADO (4) 127
ruedas taco T.T. 128

Página 135 / 136

TAURULIFT
T 307 H

RUEDAS CENTRO ABIERTO 129

puente delantero 130

Página 136 / 136
