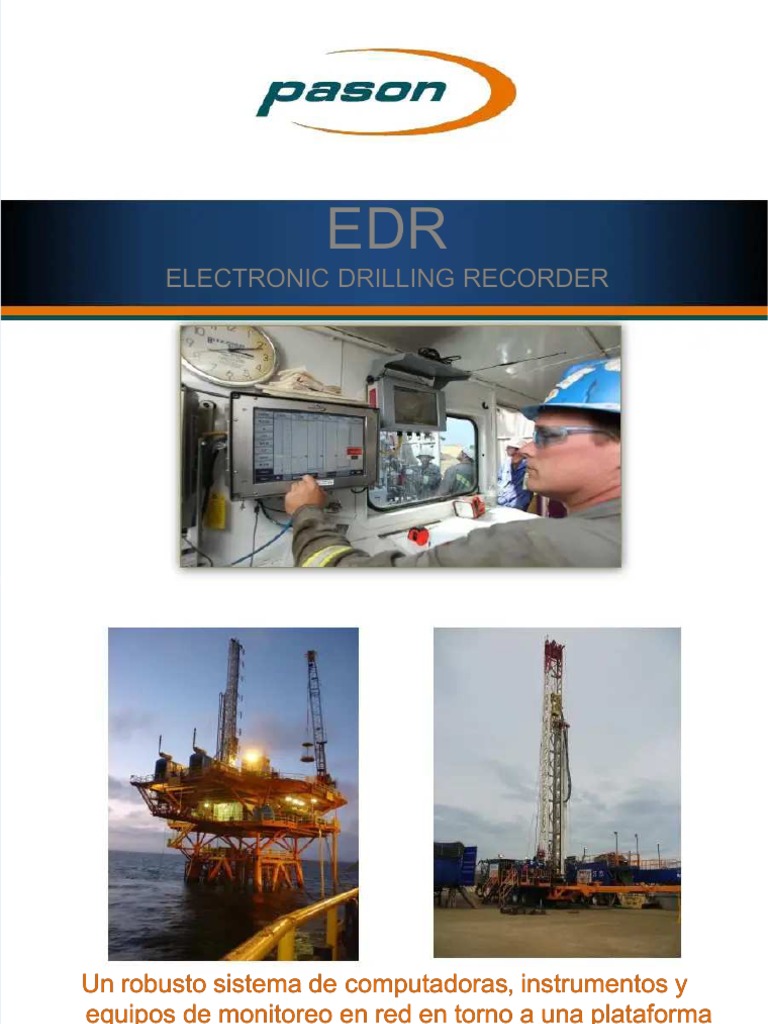

EDR
ELECTRONIC DRILLING RECORDER
RECORDER


Un robusto sistema de computadoras

computadoras,, instrumentos y
equipos de monitoreo en red en torno a una plataforma
de perforación que proporciona datos para el personal,
tanto en la localización del pozo y en la oficina.


Registrador Electrónico de Perforación (EDR)

• El EDR de Pason es un registrador de perforación. Los datos

de perforación se pueden ver en cualquiera de las
estaciones de trabajo, y los datos se registran y se
almacenan en el sitio. Proporcio
Proporcionan
nan un acceso seguro y
remoto a la red EDR de Pason , la conectividad a Internet
proporciona que todos los usuarios del pozo puedan ver la
data remotamente en tiempo real como el histórico.

• Además, el EDR de Pason proporciona la base para la

instrumentación de otros sistemas Pason, incluyendo el
actuador Choke totalizador
totalizador,, Volumen Pit
Pit,, AutoDri
AutoDriller
ller,,
analizador de gases, sistema de Total Gas y alarma de gases
peligrosos.


Características

 Monitorea la posición de la broca en todo momento

 Almacena toda la data de perforación
perforación en el
e l disco duro cada 10 seg.
 Acceso a los datos históricos
 Las escalas de todos los sensores es de forma individual
 Agrega y vuelve a enumerar automáticamente las trazas
 Calcula el desgaste de la línea de perforación (Line wear), el ROP,
peso sobre la broca (WOB), y el caudal de la bomba
 Monitorea las horas de uso de la broca, horas circuladas
 Incluye el estándar de transferencia
transferencia de información en el sitio del

pozo (WITS),
empresas de protocolo
servicios que permite comunicarse
comunicarse con otras
 La lectura de los parámetros
parámetros es sencillo
se ncillo y las pantallas son intuitivas
para ayudar a supervisar las operaciones
ope raciones críticas en la plataforma
de perforación
perforación


Registrador Electrónico de Perforación (EDR)

El EDR permite la visualización de múltiples trazas y

hace que sea mas fácil de configurar los
parámetros de perforación


Modelo de Trabajo


Sensores del EDR de Pason

1. Sensor de
Profundidad
Es un sensor
electrónico que
supervisa la
profundidad del
pozo y de la broca
en todo momento.


Sensores del EDR de Pason

2. Sensor de Presión de
Tubería y de casing
El primero se instala
en la tubería vertical
y mide la presión de
lodo de la tubería de

perforación,
segundo en ely el
manifold y mide la
presión de casing.


Sensores del EDR de Pason

3. Sensor de Peso del

Gancho
Es un sensor electrónico o
hidráulico que mide el
hidráulico
peso total de gancho de
línea de perforación,
perforación, que
es el peso de los
instrumentos que están
siendo transportados por
los bloques viajeros.


Sensores del EDR de Pason

4. Sensor de Strokes
de la Bomba

Supervisa el
conteo de las
emboladas de la

bomba.


Sensores del EDR de Pason

5. Sensor de Torque
Es un sensor
hidráulico que mide
el esfuerzo de
torsión
torsión en la mesa

rotaria.


Sensores del EDR de Pason

6. Sensor de RPM
Mide la velocidad
de la mesa rotaria
rotaria
en revoluciones
por minuto.


DHC DOG HOUSE

 –
SIDEKICK
COMPUTER

Pantalla del perforador para

Pantalla dentro del
que supervise los
Dog House parámetros de perforación


¿Preguntas?
