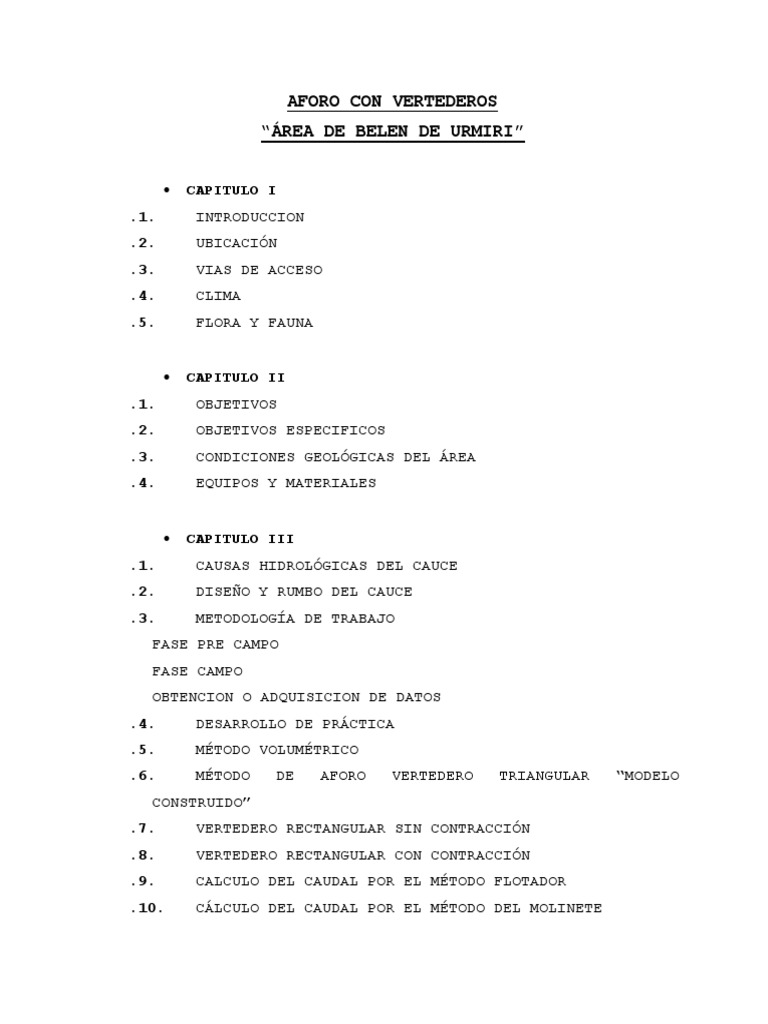

AFORO CON VERTEDEROS

“ÁREA DE BELEN DE URMIRI”

 CAPITULO I
.1. INTRODUCCION
.2. UBICACIÓN
.3. VIAS DE ACCESO
.4. CLIMA
.5. FLORA Y FAUNA

 CAPITULO II
.1. OBJETIVOS
.2. OBJETIVOS ESPECIFICOS
.3. CONDICIONES GEOLÓGICAS DEL ÁREA
.4. EQUIPOS Y MATERIALES

 CAPITULO III
.1. CAUSAS HIDROLÓGICAS DEL CAUCE
.2. DISEÑO Y RUMBO DEL CAUCE
.3. METODOLOGÍA DE TRABAJO
FASE PRE CAMPO
FASE CAMPO
OBTENCION O ADQUISICION DE DATOS
.4. DESARROLLO DE PRÁCTICA
.5. MÉTODO VOLUMÉTRICO
.6. MÉTODO DE AFORO VERTEDERO TRIANGULAR “MODELO
CONSTRUIDO”
.7. VERTEDERO RECTANGULAR SIN CONTRACCIÓN
.8. VERTEDERO RECTANGULAR CON CONTRACCIÓN
.9. CALCULO DEL CAUDAL POR EL MÉTODO FLOTADOR
.10. CÁLCULO DEL CAUDAL POR EL MÉTODO DEL MOLINETE
  CAPITULO IV

.1. CONCLUSIONES
.2. RECOMENDACIONES
ANEXOS

BIBLIOGRAFIA

CAPITULO I

1.1INTRODUCION
La determinación de la cantidad de agua que lleva un canal o un
curso de agua se llama aforo, determinación de dicho caudal es
importante para varios fines como para la toma de decisiones en
recursos hidráulicos, manejo de agua, diseño y calibración de
estructuras, cálculo de descargas., determinación de las pérdidas
de agua. En resumen el régimen de caudales es un dato básico,
indispensable, para todos los diseños hidráulicos y para muchas
obras civiles en los que ellos son parte importante como las
carreteras, puentes, acueductos, presas, instalaciones
hidroeléctricas, obras de riego, defensa contra inundaciones,
etc. En este trabajo conoceremos los distintos métodos y las
condiciones de empleo de estos.

La medición del escurrimiento se realiza mediante el aforo de

una corriente, significa determinar a través de mediciones el
caudal que pasa por una sección dada y en un momento dado. Existen
diversos métodos, para determinar el caudal de una corriente de
agua, cada uno aplicable a diversas condiciones, según el tamaño
de la corriente o según la precisión con que se requieran los
valores obtenidos. Los métodos más utilizados son:

- Aforos con flotadores

 - Aforos volumétricos
- Aforos químicos
- Aforos con vertederos
- Aforos con molinetes

1.1. UBICACIÓN
Belén de Urmiri, tercera sección de la provincia Tomás Frías
del departamento de Potosí, limita al norte y al oeste con el
Santuario de Quillacas, al este con Tinguipaya y Yocalla, al
sur con Tomave y al oeste con Uyuni. El Municipio se encuentra
sobre el camino troncal Potosí - Oruro, a una distancia de la
capital departamental de 50 km. Su topografía es de meseta muy
alta, con presencia de montañas moderadamente altas con cimas
agudas, como los cerros Keucha y Canaviri; presenta pendientes
largas moderadamente disectadas, que se aprecian en las zonas
altas.

Geográficamente se sitúa entre los paralelos:

19°23'17.30" - 19°23'19.32" de Latitud Sud

66° 4'17.77" - 66° 3'38.58" de Longitud Oeste

Con una altura que varía entre 3700 hasta 3950 m.s.n.m.
Río Urmiri, ubicación geográfica de Área de estudio

La zona de aforo del caudal

1.1. VIAS DE ACCESO.

El acceso a la zona de estudio se realiza a través de la carretera
troncal Potosí - Oruro, tramo de vía principal que constituye
una distancia de 49 km de camino asfaltado.

El ingreso prosigue con una desviación al oeste de dicha

carretera, entrando por la comunidad de Belén Pampa cuyo camino
secundario se halla formado por materiales arenosos y gravosos
sueltos poco compactados con un tramo de 9,7 km.
Finalmente se ingresa siguiendo caminos de herradura, atravesando
sembradíos y cauces de ríos menores hasta llegar al punto de
aforo de caudales.
1.4 DESCRIPSION FISICA DEL ENTORNO DE LA PRÁCTICA
CLIMA
El clima predominante es frígido – seco típico del altiplano y
variado en ciertas estaciones del año a sub húmedo seco con
vegetación de pradera. Los vientos predominantes son de dirección
noreste a sudeste, acentuándose su intensidad en zonas altas y
mesetas.

FLORA Y FAUNA
La fisiografía del terreno presente en la zona de estudio, se
caracteriza por tener una meseta muy alta, con presencia de
montañas moderadamente altas con cimas agudas, como los cerros
Keucha y Canaviri; presenta pendientes mayores al 25 % de
inclinación, con laderas rocosas y accidentadas.
El relieve cuenta con dos tipos, los mismos que se caracterizan
por planicies con presencia de arena, que coinciden con el valle
angosto y alargado, hacia las laderas se observa un relieve
ondulado inclinado con pendientes moderadamente elevado.
De acuerdo a cobertura y uso actual de la tierra se tiene la
presencia de pastos y/o arbustos en ambiente seco, su vegetación
está constituida por arbustos leñosos y paja, son zonas donde
los animales encuentran su alimentación en pastoreo libre.

CAPITULO II
1.5 OBJETIVOS
- Determinar el caudal de escurrimiento del río de Belén de
Urmiri mediante los siguientes métodos de aforo con
vertederos, aforo volumétrico, aforo con flotadores y aforos
de molinete.

1.6 OBJETIVOS ESPECIFICOS

- Determinar el caudal del río Urmiri mediante el aforo con
vertedero triangular.
- Determinar el caudal del río Urmiri mediante el aforo con
vertedero rectangular sin contracción.
 - Determinar el caudal del río Urmiri mediante el aforo
volumétrico.
- Determinar el caudal del río Urmiri mediante el aforo con
flotador.
- Obtener un conocimiento técnico sólido, sobre la aplicación,
manipulación y procedimiento de métodos de aforo, para
determinar el caudal de una corriente de agua superficial.

1.7 CONDICIONES GEOLÓGICAS DEL ÁREA

GEOMORFOLOGIA.

Geomorfológicamente la región presenta un relieve accidentado

altos y bajos topográficos. Los principales factores modeladores
del paisaje que interviene principalmente en los procesos
geomórficos del área son: la litología, la tectónica, las
condiciones climáticas y la acción diferencial combinada erosión
mecánica y química. En general se observa la formación los
frailes que estas afloran mayormente elevaciones y salientes a
consecuencia del tectonismo forman serranías paralelas,
constantemente sometidas a diferentes procesos de meteorización
y erosión tanto física , químicamente.

ESTRATIGRAFIA.

La secuencia estratigráfica en esta zona es de mayor extensión o

sea rocas del sistema Cretácico, su importancia radica en la
conjunción de los sedimentos que yacen en la formación La Puerta,
Estas formaciones se encuentran en el sector sur del bloque
Andino Oriental.
En la zona de estudio están expuestos por rocas del Ordovícico,
Cretácico, Terciario y Cuaternario. Las rocas más antiguas
afloran tés corresponden a sedimentos de edad Ordovícica
constituidas litológicamente por Lutitas, Pizarras y Cuarcitas.
Encima de estos estratos se tienen sedimentos de edad cretácica
litológicamente constituida por Areniscas en forma discordante.
Existen extensas áreas cubiertas de depósitos cuaternarios de
origen fluvial, aluvial y fluvio glacial.

1.8 EQUIPOS Y MATERIAL

• Libreta
• Mapa topográfico
• Corta pluma
• Lupa
• Colores
• Regla metálica
• Bolsa nailon
• Los tres tipos de
vertederos
• Jalones
• Huincha
• Pita
• Lata de 18 lt
• Nivel
• Pala, pico
• Flexo
• Botas
• Calculadora
• Cronometro
• Libreta de campo

 Tablero
 GPS
 Camara fotografica
 CAPITULO III

1.1. CAUSAS HIDROLÓGICAS DEL CAUCE

Hidrológicamente el escurrimiento proviene de dos fuentes:

 Flujo subsuperficial. Que en esta época del año (estiaje

predominante) la descarga de agua es constante formando
corrientes perennes.
 Flujo base. Observado en campo que algunos afluentes
emergen del interior del macizo rocoso, donde el aporte
proviene de un sistema acuífero somero posiblemente
saturado.

Ambas, caracterizadas porque el entorno que las contiene ha

alcanzado un valor de contenido de humedad cercano a a
condición de saturación, ocasionando un flujo a través de la
matriz de suelos, de las fracturas de las rocas y fronteras
entre materiales de distintas litologías. Este flujo se
incorpora al río Urmiri del sistema de drenaje de la cuenca,
escurriendo a zonas de menor altitud

Las aguas de este río se caracterizan por ser oxigenadas,

semicristalinos, algo rojizas y son utilizadas para riego en
parcelas de las comunidades y consumo animal y humano.

El escurrimiento superficial de aforo, afluente del “río

Urmiri” pertenece a la Cuenca de la plata en los cuales existen
vertientes y ríos permanentes. Es importante hacer notar que
en esta parte geográfica del departamento de Potosí nace el
Río Pilcomayo hace su recorrido desde las proximidades de
Cahuayo, pasando la comunidad de Puituco, cerca de la localidad
de Belén de Urmiri para entrar en la jurisdicción del Municipio
de Yocalla

1.2. DISEÑO Y RUMBO DEL CAUCE

Geomorfológicamente el cauce de agua tiene un diseño:
- Diseño dendrítico variedad pectíneo o de peine
Se caracteriza por mostrar afluentes dispuestos en forma
paralela con ángulos de junta de 90°, en conjunto se
asemeja a la apariencia de un peine.

Rumbo general del cauce principal: N25°E

Dirección de movimiento del cauce principal: SW - NE
Rumbo de los tributarios: N 63°W
Dirección de movimiento de los tributarios: NW - SE

Imagen 3. Diseño y rumbo del cauce principal.

3.3. METODOLOGIA DEL TRABAJO

FASE PRECAMPO
VERTEDERO TRIANGULAR
DATOS
A1= 40cm
A2=12.4cm
H2=6.72
5
𝑄 = 1.4 ∗ ℎ2
5
𝑄 = 1.4(0.1672)2 = 1.639x10-3 m3/seg = 1.639 litros/seg

METODO VOLUMETRICO

DATO TIEMPO(s) VOLUM (Lt) CAUDAL (m/s)

1 8.321 16.698 2.007
2 8.651 16.968 1.930
3 8.441 16.968 1.978
4 8.456 16.968 1.975
5 8.452 16.968 1.976
PROMRDIO 8.464 6.968 1.973

𝑽𝑶𝑳 (𝑳𝒊𝒕𝒓𝒐𝒔)
𝑸 = 𝑻𝑰𝑬𝑴𝑷(𝑺𝒆𝒈)

𝟏𝟔. 𝟔𝟗𝟖 𝒍𝒓
𝑸= = 𝟏. 𝟗𝟕𝟑𝒍𝒓/𝒔𝒆𝒈
𝟖. 𝟒𝟔𝟒 𝒔𝒆𝒈
 VERTEDERO RECTANGULAR

DATOS
A1=40cm
A2=25.5cm
H2= 3.9cm

𝟑
Q= 1,84 (A2-0,1H2)𝑯𝟐

3
Q= 1,84 (0.255m-0,1*0.039m)0.0392 =3.558x10-3 m3/seg =
3.558lr/seg
 DATO TIEMPO(s) VOLUM (Lt) CAUDAL (m/s)
1 8.86 16.698 1.885
2 9.397 16.968 1.777
3 9.104 16.968 1.834
4 9.11 16.968 1.833
5 9.448 16.968 1.767
PROMRDIO 9.184 16.968 1.819

𝑽𝑶𝑳(𝒍𝒊𝒕𝒓𝒐𝒔)
𝑸=
𝑻𝑰𝑬𝑴(𝒔𝒆𝒈)

𝟏𝟔. 𝟔𝟗𝟖 𝒍𝒓
𝑸= = 𝟏. 𝟖𝟏𝟖 𝒍𝒓/𝒔𝒆𝒈
𝟗. 𝟏𝟖𝟒𝒔𝒆𝒈

VERTEDERO RECTANGULAR SIN CONTRACCION

𝟑
Q = 1.84B𝑯𝟐
𝟑
Q= 1.84*0.40*𝟎. 𝟎𝟏𝟑𝟐 = 𝟏. 𝟎𝟗𝟏X10-3 m3/seg = 1.091 lr/seg

VOLUMETRICO
DATO TIEMPO(s) VOLUM (Lt) CAUDAL (m/s)
1 8.449 16.698 1.976
2 8.157 16.968 2.047
3 8.712 16.968 1.917
4 8.802 16.968 1.897
5 8.532 16.968 1.957
PROMRDIO 8.530 16.968 1.959

𝑽𝑶𝑳(𝒍𝒊𝒕𝒓𝒐𝒔)
𝑸=
𝑻𝑰𝑬𝑴(𝒔𝒆𝒈)

𝟏𝟔. 𝟔𝟗𝟖 𝒍𝒓
𝑸= = 𝟏. 𝟗𝟓𝟖 𝒍𝒓/𝒔𝒆𝒈
𝟖. 𝟓𝟑𝟎𝒔𝒆𝒈
CALCULO DEL CAUDAL DEL CAUSE PRINCIPAL DEL RIO(METODO FLOTADOR)

Obtención y determinación del área promedio del corte o de la sección transversal

CORTE N°1
DISTANCIA DE
ALTURA DEL ESPEJO DE AGUA(m) AREAS PARCIALES(m2)
MEDICION(m)
0 0,52
0,5 0,42 0,235
0,5 0,32 0,185
0,5 0,34 0,165
0,5 0,4 0,185
0,5 0,46 0,215
0,5 0,44 0,225
0,5 0,38 0,205
0,5 0,37 0,1875
0,5 0,39 0,19
TOTAL 4,5 1,7925

CORTE N°2
DISTANCIA DE
ALTURA DEL ESPEJO DE AGUA(m) AREAS PARCIALES(m2)
MEDICION(m)
0 0,54
0,5 0,54 0,27
0,5 0,42 0,24
0,5 0,44 0,215
0,5 0,36 0,2
0,5 0,32 0,17
0,5 0,3 0,155
0,5 0,35 0,1625
0,5 0,29 0,16
0,5 0,36 0,1625
0,5 0,22 0,145
0,6 0 0,066
TOTAL 5,6 1,946
 CORTE N°3
DISTANCIA DE
ALTURA DEL ESPEJO DE AGUA(m) AREAS PARCIALES(m2)
MEDICION(m)
0 0,33
0,5 0,36 0,1725
0,5 0,37 0,1825
0,5 0,37 0,185
0,5 0,32 0,1725
0,5 0,32 0,16
0,5 0,36 0,17
0,5 0,35 0,1775
0,5 0,33 0,17
0,5 0,25 0,145
0,5 0,7 0,2375
0,33 0,43 0,18645
TOTAL 5,33 1,95895

AREA TOTAL(m2)
CORTE N° 1 1,7925
CORTE N° 2 1,946
CORTE N° 3 1,95895
PROMEDIO 1,89915

CACULO DEL CAUDAL

TIEMPO PROMEDIO (t)= 11,25 s

DISTANCIA TOTAL (d)= 10,0m

AREA TOTAL(A)=1,90 m2
𝒅
𝑪𝒂𝒖𝒅𝒂𝒍(𝑸) = ∗𝑨
𝒕
𝟏𝟎, 𝟎𝒎
𝑪𝒂𝒖𝒅𝒂𝒍(𝑸) = ∗ 𝟏, 𝟗𝟎 𝒎𝟐
𝟏𝟏, 𝟐𝟓 𝒔
𝑪𝒂𝒖𝒅𝒂𝒍(𝑸) = 𝟏, 𝟔𝟖 𝒎𝟐/𝒔
Calculo con el molinete pequeño

Obtención de datos

Distancia entre velocidad

puntos de
medicion en
profundidad.(m) parcial
(m) (m/s)
A profundidad de 0,1m
0 0,1 0,2
0,5 0,6
1 0,6
1,5 0,4
2 0,4
2,5 0,4
3 0,4
3,5 0,4
4 0,2
4,5 0
5 0
Promedio 0,4
A profundidad de 0,2m
0 0,2 0,2
0,5 0,5
1 0,4
1,5 0,3
2 0,2
2,5 0,2
3 0,2
3,5 0
4 0
4,5 0
5 0
Promedio 0,3
A profundidad de 0,3m
0,3
0 0,1
0,5 0,4
1 0,3
1,5 0,2
2 0,2
2,5 0,2
3 0
 3,5 0
4 0
4,5 0
5 0
Promedio 0,2
Promedio total 0,3

Calculo de caudal
𝟑
𝑸 = 𝑽𝒆𝒍𝒐𝒄𝒊𝒅𝒂𝒅 𝒑𝒓𝒐𝒎𝒆𝒅𝒊𝒐 ∗ 𝑷𝒓𝒐𝒎𝒆𝒅𝒊𝒐 𝒂𝒓𝒆𝒂 𝒅𝒆 𝒍𝒂 𝒔𝒆𝒄𝒄𝒊𝒐𝒎 = 𝒎 ⁄𝒔
𝒎 𝟑
𝑸 = 𝟎, 𝟑 ∗ 𝟎, 𝟒𝟖 𝒎𝟐 = 𝟎, 𝟏𝟒 𝒎 ⁄𝒔
𝒔
Molinete grande

Distancia entre velocidad

puntos de profundidad.(m)
medicion en (m) parcial (m/s)
A profundidad de 0,1m
0 0,1 0,201
0,5 0,586
1 0,543
1,5 0,6
2 0,611
2,5 0,468
3 0,507
3,5 0,472
4 0,206
4,5 0
5 0
Promedio 0,466
A profundidad de 0,2m
0 0,2 0,179
0,5 0,631
1 0,589
1,5 0,68
2 0,625
2,5 0,52
3 0,508
3,5 0,496
 4 0,354
4,5 0
5 0
Promedio 0,509
A profundidad de 0,3m
0,3 0,265
0 0,673
0,5 0,641
1 0
1,5 0
2 0,447
2,5 0
3 0,456
3,5 0
4 0
4,5 0
5 0
Promedio 0,496
Promedio total 0,49

Calculo de caudal
𝟑
𝑸 = 𝑽𝒆𝒍𝒐𝒄𝒊𝒅𝒂𝒅 𝒑𝒓𝒐𝒎𝒆𝒅𝒊𝒐 ∗ 𝑷𝒓𝒐𝒎𝒆𝒅𝒊𝒐 𝒂𝒓𝒆𝒂 𝒅𝒆 𝒍𝒂 𝒔𝒆𝒄𝒄𝒊𝒐𝒎 = 𝒎 ⁄𝒔
𝒎 𝟑
𝑸 = 𝟎, 𝟒𝟗 ∗ 𝟎, 𝟒𝟖 𝒎𝟐 = 𝟎, 𝟐𝟑 𝒎 ⁄𝒔
𝒔

3.4 DESARROLLLO DE LA PRACTICA

Deteminacion del caudal por el metodo de vertederos

 Primeramente hace realizar el vertederos

 Nos dirigimos a la zona de trabajo con todos los
instrumentos necesaros para la elavoracion
 Forramos el vertedero con bolsa nylon para evitar la
filtracion del agua
 Ubicamos un caudal minimo e instalamos el vertedero
evitando la filtracion del algua por los costados del
mismo
 Primeramente determinamos el caudal por el metodo
volumetrico utilizando del recipiente y un cronometro.
  posteriormente medimos el caudal utilizando el vertedero
rectangular con contraccion.
 Y por ultimo se mide el caudal utilizando el vertedero
triangular con contraccion.
 Realizamos los calculos correspondientes para la
obtencion del caudal.
Trabajo Con El Vertedero Triangular.

 Para el aforo volumétrico, consiste en hacer llegar la

corriente de agua a un recipiente a medida que tarda en
llenarse el recipiente, se controla el tiempo de llenado
se toma, 5 tiempos o llenados de dicho recipiente.
 se mide la altura del agua dentro del vertedero en la
abertura triangular (h1) se toma 5 datos como ejemplo del
mismo lugar con ayuda de una regla
 Se mide la distancia horizontal por donde el agua sale de
la pequeña abertura triangular del vertedero (a1), se toma
5 datos del mismo lugar.
 se realizó varias veces, para sacar el promedio de cada
uno y tener un dato exacto.
Trabajo Con El Vertedero Rectangular Con Contracción.

 Para el Aforo Volumétrico, consiste en hacer llegar la

corriente de agua a un recipiente con volumen de 13,868
Lt; a medida que tarda en llenarse el recipiente con agua,
se controla el tiempo de llenado, se toma 5 tiempos o
llenados de dicho recipiente.
 Se mide la altura del agua en la cresta se toma 5 datos
del mismo lugar. Se mide la distancia horizontal de todo
el vertedero tambien Se mide la distancia horizontal
interna, del vertedero

CAPITULO IV

4.1. CONCLUSIONES

 El método volumétrico es el más exacto, pero es aplicable

solo cuando se miden caudales pequeños, por lo general,
 se usa en los laboratorios para calibrar diferentes
estructuras de aforo, como sifones, vertederos, etc.

 El método con vertederos, son los dispositivos más

utilizados para medir el caudal en canales abiertos, ya
que ofrecen una serie de ventajas, entre las cuales: se
logra precisión en los aforos, a construcción de la
estructura es sencilla, no son obstruidos por los
materiales que flotan en el agua.

 Con el proceso de aforo de aguas realizado, se tiene un

conocimiento sólido para medir el caudal de una corriente
de agua, por los métodos: volumétrico y con vertederos.

 Con el nuevo conocimiento obtenido, el estudiante ahora

es capaz de realizar el aforo de aguas por cuenta propia.

 Al realizar la comparación de resultados por los dos

métodos utilizados, se demuestra que el método volumétrico
es más preciso, ya que su resultado está dentro del margen
de error aceptado.

.3. RECOMENSACIONES

 Se recomienda tener mucho cuidado en la lectura de

datos de los vertederos para poder tener los cálculos
exactos del caudal
Se debe tomar en cuenta del área de trabajo de
escorrentía la cual tiene q ser completamente horizontal
y nivelarlo con el nivel de albañil así para poder tener
buenos resultados
 Recomendamos que los vertederos deben estar
completamente cerrados para evitar la filtración de
agua por los costados de aforo (vertedero)

BIBLIOGRAFIA
