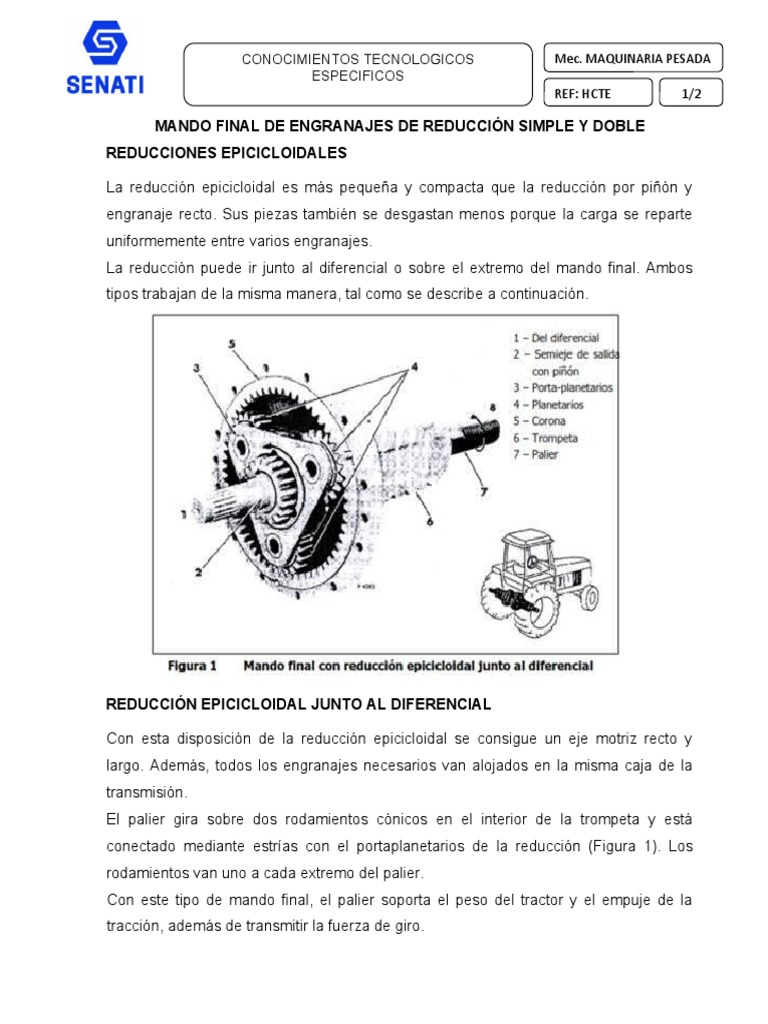

CONOCIMIENTOS TECNOLOGICOS Mec.

MAQUINARIA PESADA
ESPECIFICOS
REF: HCTE 1/2

MANDO FINAL DE ENGRANAJES DE REDUCCIÓN SIMPLE Y DOBLE

REDUCCIONES EPICICLOIDALES

La reducción epicicloidal es más pequeña y compacta que la reducción por piñón y

engranaje recto. Sus piezas también se desgastan menos porque la carga se reparte
uniformemente entre varios engranajes.
La reducción puede ir junto al diferencial o sobre el extremo del mando final. Ambos
tipos trabajan de la misma manera, tal como se describe a continuación.

REDUCCIÓN EPICICLOIDAL JUNTO AL DIFERENCIAL

Con esta disposición de la reducción epicicloidal se consigue un eje motriz recto y

largo. Además, todos los engranajes necesarios van alojados en la misma caja de la
transmisión.
El palier gira sobre dos rodamientos cónicos en el interior de la trompeta y está
conectado mediante estrías con el portaplanetarios de la reducción (Figura 1). Los
rodamientos van uno a cada extremo del palier.
Con este tipo de mando final, el palier soporta el peso del tractor y el empuje de la
tracción, además de transmitir la fuerza de giro.
 CONOCIMIENTOS TECNOLOGICOS Mec. MAQUINARIA PESADA
ESPECIFICOS
REF: HCTE 2/2

MANDOS FINALES PLANETARIOS DE REDUCCIÓN DOBLE

Un mando final planetario de reducción doble contiene juegos de engranajes

planetarios los cuales, como en la transmisión planetaria, constan de un engranaje
central, un engranaje planetario y un portaplanetario. La diferencia aquí es que ambos
juegos planetarios de este mando final comparten una corona fija común. En algunos
casos, esta corona consta de dos piezas conectadas.
La corona fija está unida a la caja del eje en las máquinas de cadenas. El
portaplanetarios del primer juego impulsa el engranaje central del segundo juego. Esto
obliga a los engranajes planetarios del segundo juego a moverse alrededor de la parte
interna de la corona fija, haciendo que el portaplanetarios impulse la rueda motriz o la
maza de la rueda - moviendo la máquina.
