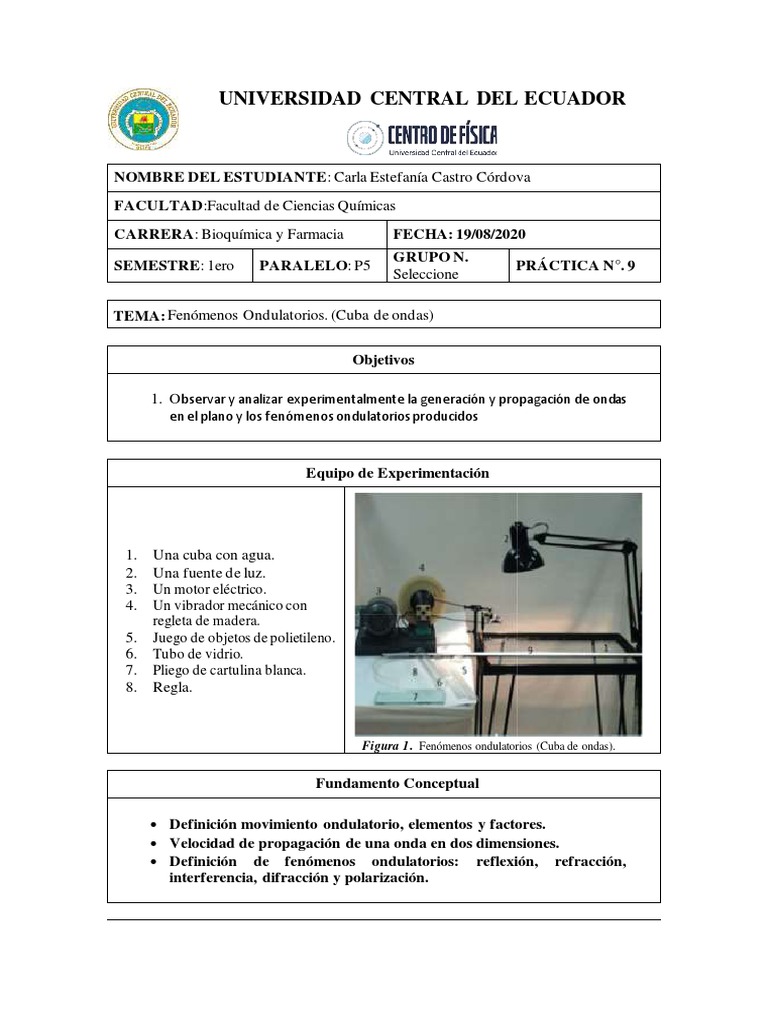

UNIVERSIDAD CENTRAL DEL ECUADOR

NOMBRE DEL ESTUDIANTE: Carla Estefanía Castro Córdova

FACULTAD:Facultad de Ciencias Químicas
CARRERA: Bioquímica y Farmacia FECHA: 19/08/2020
GRUPO N.
SEMESTRE: 1ero PARALELO: P5 PRÁCTICA N°. 9
Seleccione

TEMA: Fenómenos Ondulatorios. (Cuba de ondas)

Objetivos

1. Observar y analizar experimentalmente la generación y propagación de ondas

en el plano y los fenómenos ondulatorios producidos

Equipo de Experimentación

1. Una cuba con agua.

2. Una fuente de luz.
3. Un motor eléctrico.
4. Un vibrador mecánico con
regleta de madera.
5. Juego de objetos de polietileno.
6. Tubo de vidrio.
7. Pliego de cartulina blanca.
8. Regla.

Figura 1. Fenómenos ondulatorios (Cuba de ondas).

Fundamento Conceptual

• Definición movimiento ondulatorio, elementos y factores.

• Velocidad de propagación de una onda en dos dimensiones.
• Definición de fenómenos ondulatorios: reflexión, refracción,
interferencia, difracción y polarización.
 Procedimiento
Etapa previa

1. Colocar agua en la cuba de ondas hasta un nivel suficiente.

2. Instale la fuente de luz sobre la cuba de ondas.
3. Colocar la cartulina en el piso bajo la cuba y verifique que sea
posible la observación nítida de los fenómenos que se presentan:

Etapa de generación de fenómenos

Ondas circulares

1. Revisar los pasos del 1 al 2 del procedimiento anterior.

2. Perturbe la superficie del agua con el motor electrico dando un pulso,
observe y grafique en el Cuadro 1 el frente de onda observado.
3. Realice repetidos pulsos en la superficie del agua hasta generar un tren
de ondas, observe y grafique el fenomeno en el Cuadro 2.

Cuadro 1 Cuadro 2

Conclusiones Conclusiones

- Se puede observar que al - Se puede ver que al realizar

realizar un pulso en el agua se
provoca una perturbación por lo
que produce ondas que luego se
expanden hasta que dejan de
aparecer.
- Las ondas que se pueden
observar son ondas circulares.
constantes pulsos o al vibrar se
genera ondas periódicas ya que
se mantiene en vibración
constantemente.
- Las ondas que se aprecian son
circulares y van en mayor
velocidad que en la primera
captura.
Ondas planas

1. Con la regleta de madera unida al vibrador mecánico perturbe una vez la

superficie del agua y provoque un impulso de onda plana, observe y grafique
en el Cuadro 3 el frente de onda observado.

2. Encienda el motor eléctrico previamente acoplado al vibrador mecánico y

provoque un tren de ondas planas. Observe y grafique en el Cuadro 4 el
frente de onda observado.

Cuadro 3 Cuadro 4

Conclusiones Conclusiones

- Se puede observar que al realizar un - Se puede observar que las ondas se

pulso la onda ya no será circular, sino propagan en una sola dirección en el
que se hará en forma de líneas rectas agua, como las ondas en los muelles.
hasta que al final desaparece la
- También se puede decir que sus frentes
vibración. Lo mismo hace la superficie
de ondas son planos y paralelos.
del agua en contacto con ella, generando
en el recipiente olas con geometría de
onda plana.

- Las crestas de las olas forman líneas

rectas, siendo la longitud de onda λ la
distancia entre dos crestas consecutivas.

Reflexión de ondas planas

1. Colocar dentro de la cuba un obstáculo plano paralelo a la regla de madera

para que las ondas choquen entre este.
2. Encienda el motor nuevamente, verifique que produzca un tren de ondas
planas. Observe y grafique los frentes de onda en el Cuadro 5. Anote las
conclusiones.
3. Coloque el mismo obstáculo ahora con un ángulo de inclinación respecto a la
regleta de madera.
 4. Encienda el motor; observe y grafique los frentes de onda en el Cuadro 6.
5. Compare el ángulo incidente y el ángulo reflejado.
Cuadro 5 Cuadro 6

Conclusiones Conclusiones

- Se puede mirar el principio de - Al realizar las vibraciones se

reflexión de ondas que el ángulo
con el que incide landa es igual
al ángulo con el que sale la onda.
- Al chocar las ondas con el
obstáculo llega a absorber parte
de la energía recibida y ahí es
cuando se produce reflexión en la
que se transmite de vuelta parte
de la energía a las partículas del
medio incidente.
observa que parte de las ondas se
refleja y se refractan ya que el
obstáculo inclinado va a tener un
ángulo.
- También se pudo observar que
las ondas no van a hacer solo
lineales ya que al chocar se
dispersan ocasionando
movimientos también circulares.

Procedimiento

Reflexión de ondas circulares

1. Colocar dentro de la cuba un obstáculo curvado en la posición cóncava

respecto a la regleta de madera para que las ondas choquen con este.
2. Encienda el motor, provoque un tren de ondas planas que choque con este
obstáculo, observe y grafique los frentes de onda en el Cuadro 7.
3. Ubicar el foco real.
4. Colocar el obstáculo de forma convexa a la regla, observe y grafique las
ondas en el Cuadro 8.
5. Ubicar el foco virtual.

Cuadro 7 Cuadro 8
Conclusiones Conclusiones

- Se puede observar que al realizar - Se puede observar que al realizar

las vibraciones las ondas saldrán las vibraciones las ondas saldrán
lineales, pero regresan con un lineales, pero regresarán en
reflejo hacia un punto es decir forma circular.
medias circulares.
- También se puede decir que al
- Se observa que en la parte de voltear el objeto cóncavo saldrán
atrás del objeto cóncavo se ondas circulares de los dos lados
realizaran ondas reflejantes a la creando ondas circulares mucho
forma del objeto. más grandes.

Refracción de ondas

1. Coloque dentro de la cuba una placa de vidrio con uno de los bordes
paralelos a la regleta de madera.
2. Provoque un tren de ondas planas que pase de un medio de propagación a
otro que tiene otra densidad.
3. Observar y graficar lo observado en el Cuadro 9.
4. Coloque la placa de vidrio formando un ángulo con el frente de ondas y
realice el mismo proceso. Observe y grafique los resultados en el Cuadro 10.
Cuadro 9 Cuadro 10

Conclusiones Conclusiones
 - Se puede concluir que la onda no
va a cambiar su forma y seguirá
siendo lineal pero lo que se
observa que si cambia es que
regresara con mayor velocidad.
- Al cambiar el ángulo del objeto
se observa que se hacen ondas
circulares en los bordes del
objeto mientras sigue
propagándose las ondas lineales.

- También vemos que cuando la - Se puede apreciar que las ondas

onda pasa de un medio a otro en
el que la onda viaja más rápido,
el rayo refractado se acerca a la
normal, mientras que si pasa de
un medio a otro en el que la onda
viaja a menos velocidad el rayo
se aleja de la normal.
que provoca el monitor
regresaran de la misma forma y
en las esquinas del objeto se
crearan las ondas circulares pero
con menor velocidad es por ello
que siguen avanzando las ondas
lineales.

Difracción de ondas

1. Coloque un tubo de ensayo como obstáculo en la cuba de ondas.

2. Genere un tren de ondas planas; observe y grafique el fenómeno en el
Cuadro 11.
3. Coloque los obstáculos en forma de L formando un oficio central, genere un
tren de ondas planas. Observe y grafique el fenómeno en el Cuadro 12.

Cuadro 11 Cuadro 12

Conclusiones Conclusiones
- Se puede decir que se crean en la
parte trasera del vibrador ondas
lineales con la cual en la parte
delantera al chocar con el objeto
la velocidad aumenta y en la
parte trasera del objeto se cran
ondas circulares.
- Se formarán ondas no solo en la
- Cuando la onda llega al
obstáculo de dimensiones
similares a su longitud de onda,
ésta se convirtió en un nuevo
foco emisor de la onda.
- Al colocar los objetos abiertos en
el agua las ondas se ampliarán y
hacia el punto donde se
encuentran abiertos los tubos
formaran una onda con mayor
amplitud.
parte abierta de los objetos,
también al chocar con estos
aparecerán ondas circulares.

Inferencia de ondas

1. Ubicar los obstáculos más pequeños en forma de L paralelos a la regleta

hasta tener dos o más orificios.

2. Encender el motor y generar un tren de ondas planas; observar y graficar el

fenómeno en el Cuadro 13.

Cuadro 13

Conclusiones

- Se concluye que aparecerán al final de los objetos dos ondas circulares

amplias de igual amplitud de las cuales se forman debido a las partes
abiertas que forman los objetos.

- Se observa que las ondas de la parte trasera del vibrador tienden a tener una
forma mas circular que la parte delantera debido al choque con los bordes
del motor eléctrico y en la parte de adelante serán las ondas lineales debido a
la forma con la que sale y la velocidad con la que choca con el objeto para
finalmente llegar a tener las dos ondas con la misma amplitud circular.
 Bibliografía

Alvarenga B. y Ribeiro da Luz A. (1983). Física general con experimentos

sencillos (3ª ed.) México D.F., México: Harla, S.A.
Blatt F. (1995). Fundamentos de física (3ª ed.). México D.F., México: Prentice-
Hall Hispanoamérica, S.A.
Feynman R., Leighton R. y Sands M. (1971). Fisica: mecánica, radiación y
color (Vol.). United States of América: Fondo Educativo
Interamericano S.A.
Garmendia J. (1975). Física. Madrid-España: Ediciones Pirámide. S.A.
Sears F. (1972). Mecánica, movimiento ondulatorio y calor. Madrid-España:
Ediciones Tolle, Lege Aguilar.
Tippens P. (2001). Física, conceptos y aplicaciones (6ª ed.). México D.F.,
México: McGraw- Hill Interamericana Editores, S.A.
