de Bombeo
Barnes Barmesa
LÍDERES EN FABRICACIÓN
DE BOMBAS SUMERGIBLES
PORTÁTILES Y USO INDUSTRIAL

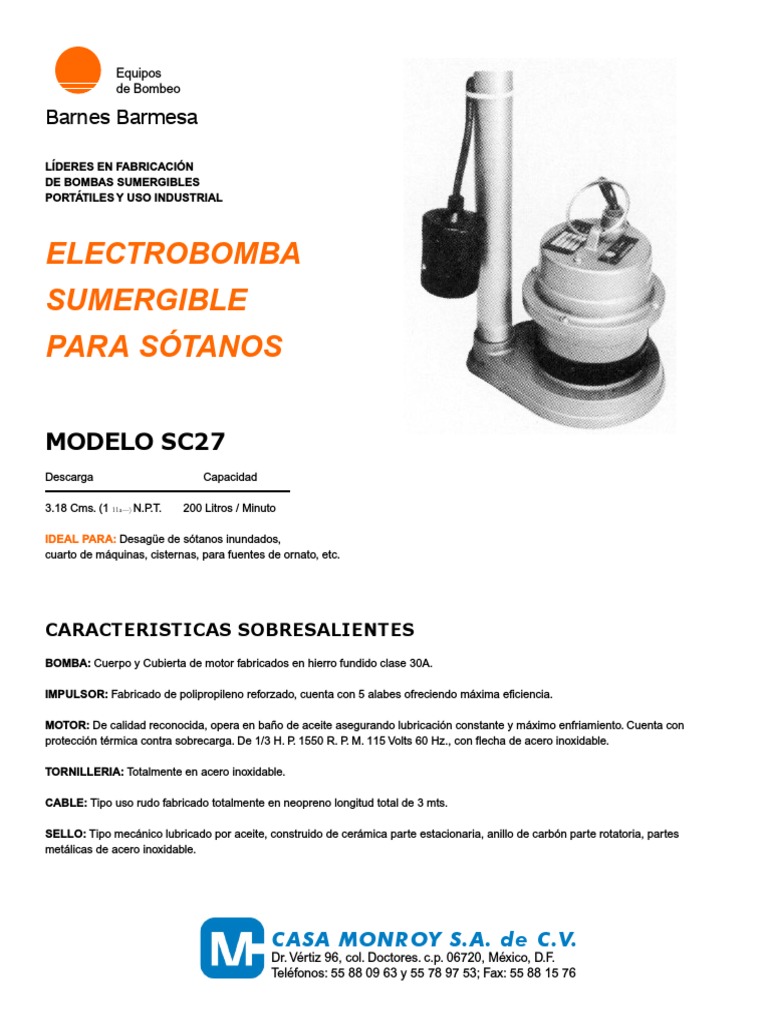

ELECTROBOMBA
SUMERGIBLE
PARA SÓTANOS
MODELO SC27
Descarga Capacidad
CARACTERISTICAS SOBRESALIENTES
BOMBA: Cuerpo y Cubierta de motor fabricados en hierro fundido clase 30A.
IMPULSOR: Fabricado de polipropileno reforzado, cuenta con 5 alabes ofreciendo máxima eficiencia.
MOTOR: De calidad reconocida, opera en baño de aceite asegurando lubricación constante y máximo enfriamiento. Cuenta con
protección térmica contra sobrecarga. De 1/3 H. P. 1550 R. P. M. 115 Volts 60 Hz., con flecha de acero inoxidable.
CABLE: Tipo uso rudo fabricado totalmente en neopreno longitud total de 3 mts.
SELLO: Tipo mecánico lubricado por aceite, construido de cerámica parte estacionaria, anillo de carbón parte rotatoria, partes
metálicas de acero inoxidable.
Barnes Barmesa
CURVA DE RENDIMIENTO
PUEDE SER OPERADA MANUALMENTE
Barnes Barmesa
BOMBA SUMERGIBLE
PARA AGUAS NEGRAS
SERIE: EH
112 Y 1 H. P.
3450 R.P.M.
PASO DE ESFERA: 314”
DESCARGA: 2”
ESPECIFICACIONES
DESCARGA: 2” (5.08 cms.) N.P.T. Vertical. CABLE: Se surte con 4.5 Mts. de cable especial de neopreno.
TEMPERATURA DEL LIQUIDO: 41° C (104°F) continuo; Sellado con compuesto epóxico.
VOLUTA: Hierro Gris, A.S.T.M. A-48, Clase 30 min. BALERO SUPERIOR:DISEÑO: Chumacera, lubricada en aceite
CUBIERTA DEL MOTOR: Hierro Gris, A.S.T.M. A-48, Clase 30 para carga radial.
min. BALERO INFERIOR:DISEÑO: De bolas, lubricado en aceite
PLATO DEL SELLO: Hierro Gris, A.S.T.M. A-48, Clase 30 min. para carga radial y axial.
IMPULSOR: DISEÑO: 2 álabes, abierto, con venas en la parte MOTOR:DISEÑO: Nema-L, en modelos monofásicos; Nema-B,
posterior, balanceado dinámicamente. MATERIAL: Bronce de en modelos Trifásicos; operan en baño de aceite para su
85-5-5-5 lubricación y enfriamiento. 1 FASE: Arranque por capacitor
FLECHA: Acero Inoxidable 416 incluye protector térmico en el devanado; 115 Volts, 3450
TORNILLERIA: Acero inoxidable R.P.M. 3 FASES: Doble voltaje 230/460 Volts, 3450 R.P.M.,
EMPAQUES CUADRADOS: Buna-N requieren de protección por sobre carga.
SELLO: DISEÑO: Tipo mecánico lubricado en aceite. EQUIPO OPCIONAL:Sello de Tungsteno y cable adicional
MATERIAL: Cerámica parte estacionaria, anillo de carbón y
sello de exclusión parte rotatoria. Elastómero de Buna-N.
Resorte de Acero inoxidable.
INFORMACIÓN ELÉCTRICA
Modelo Hp Volts F RPM Código Máx. Amperes Tamaño Tipo Descarga Peso
a (nominal) NEMA Amperes rotor del de (pulgadas) aprox.
s bloqueado Cable Cable Kgs.
e
s
E1-1512L 0.5 115 1 3450 F 11.0 23.0 14/3 SJTO 0.390 37
EH1022L 1.0 230 1 3450 B 8.2 13.8 14/3 SJTO 0.390 39
EH1032L 1.0 230 3 3450 K 5.4 21.2 14/4 SO 0.600 39
IMPORTANTE
1)No utilice la bomba para bombear líquidos explosivos.
2)Esta bomba no está aprobada para ser utilizada en albercas, instalaciones recreativas, 6 cualquier aplicación en donde el contacto
humano con la bomba es común, cuando la bomba esté operando.
3) La bomba puede operar en seco por un largo período sin que se dañe el motor y/6 sello.
Prueba realizada a régimen normal de operación del motor con agua, gravedad específica 1.0 @ 20°C (68 F),
otros líquidos pueden variar el rendimiento.
Barnes Barmesa
BOMBA SUMERGIBLE
PARA EFLUENTES
MODELO: BA50A
1/2 H.P.
1550 R.P.M.
DESCARGA: 1’/2”
PASO DE SÓLIDOS: 1/2”
CSA 108
UL 778 CUENTA CON PERA DE NIVEL
Descripción:
Bomba de uso general para
Aplicaciones Domésticas
e Industrial ligero.
ESPECIFICACIONES
DESCARGA: SELLO:
1’/s” ( 3.81 cms. ) N.P.T. Hembra Vertical. DISEÑO:
TEMPERATURA MÁXIMA DE LIQUIDO A BOMBEAR Mecánico, lubricado en aceite
40°C (104°F ) continuos. MATERIAL:
CUBIERTA DE MOTOR: Cerámica parte estacionaria, anillo de carbon y sello de exclusión
Hierro Gris A.S.T.M. A - 48. parte rotatoria. Elastómero de BUNA - N. Resorte de acero
VOLUTA Y COLADOR: inoxidable
Termoplástico. CABLE:
IMPULSOR: Cuenta con 3 mts. de cable uso rudo y enchufe.
DISEÑO: MOTOR:
Multivenas tipo vortex. Enfriado y lubricado en aceite, una fase, arranque por capacitor
MATERIAL: 115 Volts, 1550 R.P.M., incluye protección por sobrecarga.
Termoplástico. RODAMIENTO:
FLECHA: Tipo chumacera lubricada en aceite.
Acero Inoxidable. PERA DE NIVEL:
TORNILLERIA: Tipo mecánica, cuenta con 3 mts. de cable.
Acero Inoxidable. TAMAÑO DEL CARCAMO:
EMPAQUES: Para que la bomba opere en automático se requiere un diámetro
Forma “ O “ BUNA - N mínimo de l8” (45.7cms. ).
Prueba realizada
con agua,
gravedad
especifica 1.0 @
20°C (68°F), otros
líquidos pueden
variar el
rendimiento
IMPORTANTE:
Barnes Barmesa
BOMBA SUMERGIBLE
PARA EFLUENTES
MODELO: BP25A
‘/4 H.P.
2850 R.P.M.
DESCARGA: 11/z”
PASO DE SÓLIDOS: 1/4”
CSA 108 CUENTA CON PERA DE NIVEL
UL 778
Descripción:
Bomba de uso general para Aplicaciones
Domésticas e Industrial ligero.
ESPECIFICACIONES
NOTA:
La bomba puede operar en seco por un largo período sin que se dañe el motor y/o sello.
IMPORTANTE:
