Practica

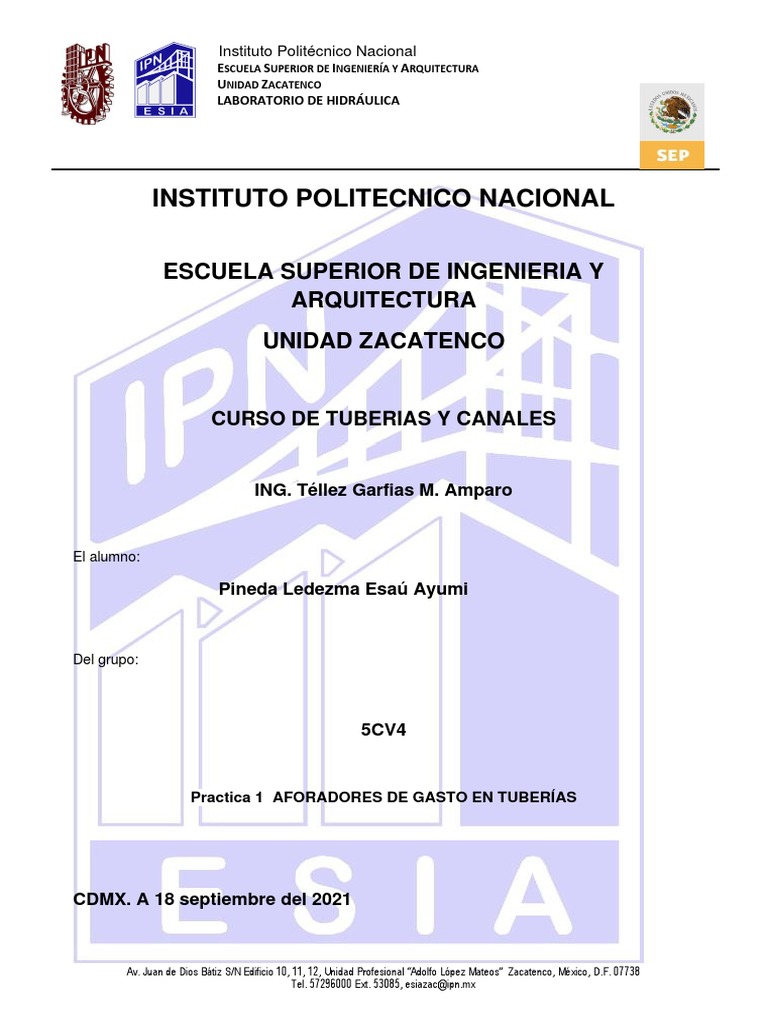

Instituto Politécnico Nacional
ESCUELA SUPERIOR DE INGENIERÍA Y ARQUITECTURA

UNIDAD ZACATENCO
LABORATORIO DE HIDRÁULICA
INSTITUTO POLITECNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERIA Y

ARQUITECTURA
UNIDAD ZACATENCO
CURSO DE TUBERIAS Y CANALES
ING. Téllez Garfias M. Amparo
El alumno:
Pineda Ledezma Esaú Ayumi
Del grupo:
5CV4
Practica 1 AFORADORES DE GASTO EN TUBERÍAS
CDMX. A 18 septiembre del 2021
Av. Juan de Dios Bátiz S/N Edificio 10, 11, 12, Unidad Profesional “Adolfo López Mateos” Zacatenco, México, D.F. 07738
Tel. 57296000 Ext. 53085, esiazac@ipn.mx
UNIDAD ZACATENCO
FECHA DE REALIZACIÓN: 18/09/21
AFORADORES DE GASTO EN TUBERÍAS
OBJETIVOS: Definir la importancia de los aforadores de gasto en tuberías y calibrar

experimentalmente un venturimetro y un diafragma.
EQUIPO E INSTALACIÓN: Red de tuberías, cubeta graduada, vaso graduado, flexómetro,

termómetro y cronometro.
CONSIDERACIONES TEÓRICAS
El gasto en la sección de una tubería se puede medir indirectamente con dispositivos de aforo, en
el sitio en el que se desea conocer. Los más comunes son los venturímetros y diafragmas, que se
adaptan generalmente a tuberías de medianas y grandes dimensiones, donde es necesario llevar
un control de los gastos, como en el caso de redes de abastecimiento de agua.
VENTURÍMETRO
Un venturímetro se utiliza para medir el gasto que circula por un conducto a presión. Este medidor
reemplaza la medida del gasto por la medición de una diferencia de presiones.
El venturímetro consta de tres partes; una convergente, una de sección mínima o garganta y una
divergente.
En la figura siguiente se muestra el corte longitudinal de un venturímetro instalado en una tubería,

con algunos detalles sobre su geometría. En la deducción de la ecuación se supone despreciable
la pérdida de energía.
UNIDAD ZACATENCO
Con Z1 y Z2 como cargas de posición de las secciones 1 y1, respecto a un plano de referencia
cualquiera, la ecuación de Bernoulli resulta ser:
P1 V12 P V2
Z1 + + = Z2 + 2 + 2 Ec. 1
 2g  2g
Por otro lado, de la ecuación de continuidad tenemos que
Q = A1 *V1 = A2 *V2
Q Q
Por lo tanto V1 = Ec. 2 V2 = Ec. 3
A1 A2
De la Ec. 1 tenemos
V22 V12 P1 − P2
− = Ec. 4, por ser Z1=Z2 se simplifican
2g 2g 
sustituyendo la Ec. 2 y 3 en la ecuación 4
UNIDAD ZACATENCO
Q2 Q2 P − P2
− = 1
2 2
A2 * 2 g A1 * 2 g 
 
Q  1
2
1  P1 − P2 P − P2  1 
 2 − 2= Q = 2g * 1  
2 g  A2 A1     1 − 1 
 A2 A2 
 2 1 
1  P − P2  A2  P − P2 
Q= * 2g  1  = * 2g *  1 
1
−
1    A22
  
1− 2
A22 A12 A1
desarrollando la ecuación anterior tenemos:
A2   P − P2  
Q= *  2g  1  Ecuación de gasto ideal
A22     
1− 2
A1
Para calcular el gasto real se afecta a la ecuación anterior por un coeficiente de descarga, que
puede absorber la primera raíz de la ecuación, quedando únicamente en la forma siguiente:
 P − P2 
Qr = C d * A2 * 2 g *  1  Donde:
  
Qr = Gasto real que conduce la tubería
A2 = Área de la garganta del diafragma
g = Aceleración de la gravedad
UNIDAD ZACATENCO
P1 y P2 = Son las presiones en la sección 1 (antes del venturímetro) y en la sección 2 (en la garganta
del medidor).
γ = Peso específico del liquido manométrico
Cd = Coeficiente de descarga que depende del número de Reynolds, del grado de estrangulamiento
(m=A2/A1), y además del mismo venturímetro, para determinar el valor de Cd, se hace necesario
calibrar el dispositivo, éste es uno de los objetivos de las prácticas.
DIAFRAGMAS
En tuberías donde se permite una gran pérdida de energía para efectuar el aforo, se puede utilizar
un diafragma.
Un diafragma consiste en una placa de metal que presenta un orificio circular concéntrico con el eje
de la tubería de área Ao, la cual se inserta en la tubería en la sección deseada. La modificación en
las velocidades ocasiona un cambio de presiones, antes y después del diafragma, cuyo valor
determina el gasto.
Las ecuaciones de Continuidad y Bernoulli para las secciones 1 y 2, de acuerdo a la figura mostrada
son:
UNIDAD ZACATENCO
A P1 V12 P2 V22
V1 = 2 V2 y + = +
A1  2g  2g
Con sustituciones analogas a las del venturímetro, el gasto teórico es
C v * A2   P − P2 
Q= *  2 g *  1  
 A  
2
   
1 −  2 
 A1 
Al incluir el coeficiente de gasto Cd y medir la diferencia de presiones el gasto real es finalmente:
 P − P2 
Qr = C d * Ao 2 g *  1 
  
Donde el coeficiente de descarga Cd depende no sólo de la geometría del diafragma y de la

rugosidad de las paredes sino también del número de Reynolds que incluye el efecto de viscosidad
del flujo.
PROCEDIMIENTO
1.- Llenar el tanque elevado, operando la bomba de 20 H:P: por 10 minutos.
2.- Abrir la válvula de alimentación de la red de tuberías y checar que estén cerradas todas las
válvulas ce control.
UNIDAD ZACATENCO
3.- Expulsar las burbujas de aire de los dos manómetros diferenciales que se usarán y después
abrir totalmente la válvula de descarga de la red de tuberías.
UNIDAD ZACATENCO
4.- Abrir parcialmente la válvula que controla el flujo en la tubería que tiene instalados los medidores.
5.- Medir la diferencia de niveles en el manómetro diferencial para conocer así la diferencia de
presiones (P1-P2), de acuerdo al siguiente análisis.
P1 − P2 =  * h
P1 − P2
=h

6.- Aforar volumétricamente el gasto que descarga la instalación, que será el mismo que cruza por
los dos dispositivos.
UNIDAD ZACATENCO
7.- Anota los valores de (P1-P2)/γ y Q obtenidos en los pasos anteriores en la tabla de cálculo y
desarrolle los cálculo que marca la tabla.
8.- Abra un poco más la válvula que se menciona en el punto No. 4 y siga las indicaciones de los
puntos 5, 6 y 7.
9.- Repita el punto anterior por 6 veces más.
10.- Realizar las gráficas de calibración de los dos aparatos, donde se dibuja la curva que relaciond
Cd. con Re.
Tabla de cálculo
ENSAY ∆h ∆h(cm ∆h(m Q Q Cd= Re Regime Te

V
O (ml ) ) (l/min (m3/s) 𝑽 n m
) ) 𝑽𝑫
(m/s)
𝑨𝒈(√𝟐𝒈𝒉)𝟐 𝝑 °C
1 57 57 0.57 18 0.0003 0.5920 0.69007 0.01661 Laminar 21

7
2 43 43 0.43 16 0.0002 0.5328 0.71505 0.01495 Laminar 21

7 6 5
UNIDAD ZACATENCO
3 35 35 0.35 14 0.0002 0.4539 0.67515 0.01273 Laminar 21

3 2
4 28 28 0.28 12 0.0002 0.3947 0.65638 0.01107 Laminar 21

1
0
5 18 18 0.18 10 0.0001 0.3355 0.69586 0.00941 Laminar 21

0
7
6 13 13 0.18 8 0.0001 0.2565 0.62615 0.00720 Laminar 21

6
3
Diámetro tubería = 1 “ = 0.0254 m
Diámetro diafragma = ½ “ = 0.0127 m.
Diámetro venturímetro = ½ “ = 0.0127 m.
Temperatura agua = 21o C
 * (0.0254)2
=
A1” = 4
 * (0.0127)2
A1/2” = =
4
V *D
Re = para T = 21o C *10-6 m2/s

Q
Cd =
(
A2 * 2 g * h )
CUESTIONARIO
UNIDAD ZACATENCO
1.-¿Qué entiende por aforo del gasto en una tubería?
R = Un aforo de gastos en una tubería es el coeficiente de descarga que puede ser calculado
mediante el gasto.
2.- ¿Qué entiendes por coeficiente de gasto?
R = es el numero que se genera debido a la variación parcial o agresiva de un conducto y que se

refleja mediante el gasto.
3.- Explica las causas de que la presión en la sección (2) sea menor a la presión de la sección (1)
en el venturímetro y diafragma.
R = existen diferencias de presión debido a los diferentes diámetros que encontramos en las
secciones 1 y 2
3. ¿Cuál es el objetivo de un aforo en tuberías?
R = el objetivo es el obtener el coeficiente de descarga y aprender el uso de la mesa hidrodinámica
4.- Mencione la importancia de optimizar el recurso hídrico.
R = Pues gracias a esta, podríamos beneficiar a la población en general sacando provecho de los
recursos de distribución del agua potable
5.- Analiza los resultados de la tabla, que observas con los mayores gastos y ¿a qué régimen
corresponden?
R = en la tabla se observa que se tienen coeficientes de descarga en el venturimetro y diafragmas

menores en comparativa con los gastos menores y que pertenecen a un régimen turbulento
6.- En base a los resultados de la tabla ¿cuál es el coeficiente de gasto del venturimetro y del
diafragma?
R =Es el coeficiente de descarga del Venturi metro CdV y el coeficiente de descarga

del diafragma CdD.
