Procedimiento para la simulación Hidráulica con HEC-RAS

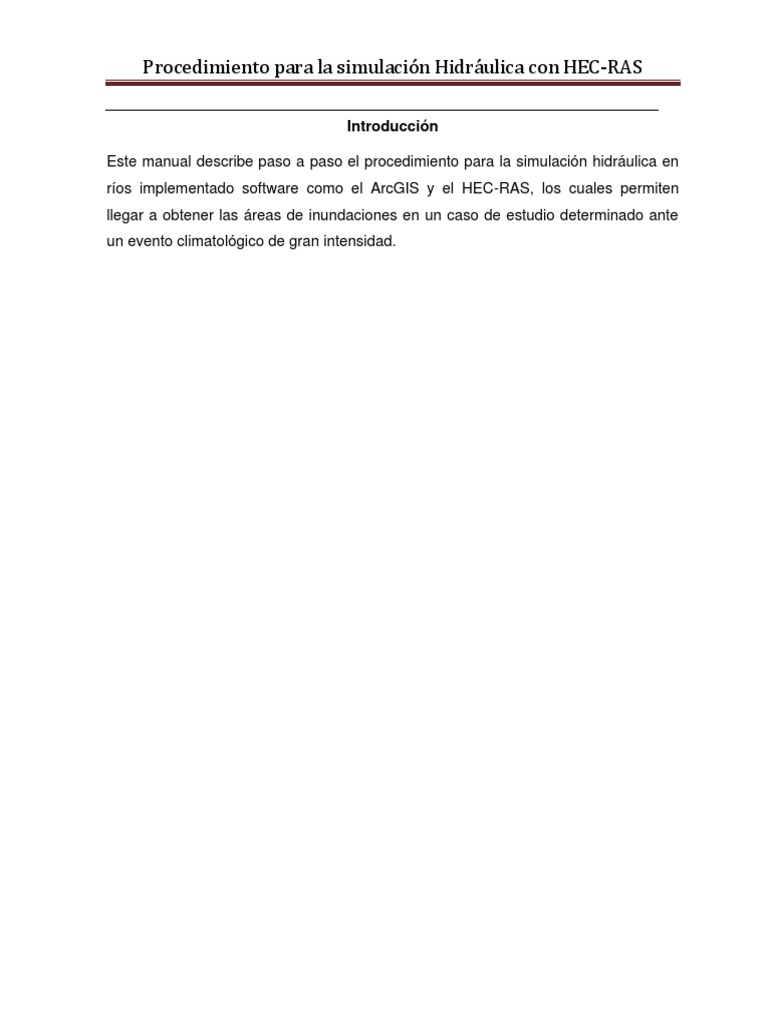

Introducción

Este manual describe paso a paso el procedimiento para la simulación hidráulica en

ríos implementado software como el ArcGIS y el HEC-RAS, los cuales permiten
llegar a obtener las áreas de inundaciones en un caso de estudio determinado ante
un evento climatológico de gran intensidad.
Procedimiento para la simulación Hidráulica con HEC-RAS

Diagrama de flujo
 Procedimiento para la simulación Hidráulica con HEC-RAS

Anexos: 1

Trabajo en el ArcGIS

1. Se abre el software ArcGIS, se salva el trabajo en la carpeta que se destine

para esto, se le pone título y se carga el (MDE) del área que se va a trabajar.

Figura 1. Guardar el trabajo

Figura 2. Cargar el TIN

2. Dibujar el cauce del río: Voy a Ras geometry / créate Ras Layer / steam
Centerline. Sale una ventana con el nombre de River, en la cual se da ok.
Activamos el editor, y se comienza a trazar el tramo del río, una vez
terminada la edición detenemos y guardamos la operación.
 Procedimiento para la simulación Hidráulica con HEC-RAS

Figura. 1Cauce del río

3. Se va a la herramienta ID para ponerle nombre al río lo activo y doy clic encima

del de tramo, se activa una ventana y le pongo el nombre del río, para iniciar la
práctica pongo número 1 y doy ok.

Figura. 2 Nombre de río

4. Dibujar las líneas que definen los márgenes de río: Ras geometry / créate Ras
Layer / Banks Line, se activa una ventana automática se da ok y aceptar. Se
ejecuta el editor y se comienza el trazado de aguas arriba hacia aguas abajo para la
edición y guardar.
 Procedimiento para la simulación Hidráulica con HEC-RAS

Figura. 3 Margen derecho e izquierdo del río.

5. Delimitar las zonas por donde se prevé que circula la posible zona de inundación,
a ambos márgenes del río: Ras geometry / créate Ras Layer / Flow Path
Centerlines, sale una ventana y se da ok, se cativa el editor, marco con el cursor la
palabra Flowpaths y comienza, luego se detiene la edición y se guardar.

Figura. 4 Zona de posible inundación.

6. Definir para cada parte del río sus márgenes: izquierdo (Left), derecho (Right) y
cauce (Channel). Esta operación se realiza con la herramienta que tiene tres flecha
 Procedimiento para la simulación Hidráulica con HEC-RAS

hacia abajo, activándola con un clic encima de ella y marcando los bordes de ambos
trazados hechos cerca del cauce, y en el mismo cauce dando ok.

7. Realizar la edición automática con la herramienta Construct XS Cut Lines, se

activa y se coloca la longitud y el espaciado de las secciones, se da ok para ver
cómo se comportan las distancias entre las secciones.

Figura. 5 Longitud y espaciado de las secciones transversales.

7. Para dibujar las secciones transversales Ras Geometry / créate Ras Layer / XS
Cut Lines, se abre una ventana y se da ok.

 No se pueden cortar dos secciones

 Las secciones cortan perpendicularmente al flujo, deben cortan solo una vez
al eje como los Bank y a las Lines Flowpaths.

Figura. 6 Secciones en ArcGIS a lo largo del río.

 Procedimiento para la simulación Hidráulica con HEC-RAS

9. Se va a Ras Geometry / Stream Centerline Attributes / All / ok / aceptar.

Figura.7 Agregar la tipología al cauce principal.

10. Se añade tipologías y elevaciones a las secciones transversales Ras Geometry /

xs Cut Line Atributes / all /ok.

Figura.8 Buscar los atributos a las secciones transversales.

Figura.9 Atributos de las secciones transversales.

 Procedimiento para la simulación Hidráulica con HEC-RAS

11. Visualizar los ficheros. Ras Geometry / Leyer Setup / ok.

Figura. 10 Se verifica que todos los datos este bien.

12. Exportar para HEC-RAS. Ras Geometry / Export Ras Data se ve hacia dónde
se guardó el archivo, esto se guarda en formato Sdf que es el que admite el HEC-
RAS, se espera que corra – close- siempre hay que guardar, como se observa en la
siguiente tabla.

Tabla. 1 Se exportan los datos.

 Procedimiento para la simulación Hidráulica con HEC-RAS

Trabajo con el HEC-RAS

1. Se abre el programa HEC-RAS / File / New Project / ok se busca un directorio

para guardarlo y se le pone un nombre se ve el camino que automáticamente va a
coger se escribe / ok / aceptar.

Figura.11 Programa HEC-RAS.

2. Ir a Edit / Geometry Data / File / Import Geometry Data / Gis format /y se busca la
dirección donde se guardó el trabajo en ArcGIS lo selecciono / ok / sale una ventana
y se elige sistema métrico / next / se verifican los números con coma y se redondean
a números enteros se finaliza en / finished Import Data y se obtiene como resultado.

Figura.12 Secciones a lo largo del perfil del río.

 Procedimiento para la simulación Hidráulica con HEC-RAS

3. Ir a Tables / Edit Manning's n or k Values / se colocan los valores de

Manning estos valores hay que agregarlos obligatoriamente / ok.

Tabla.2 Valores de Manning.

4. Ir a Tools / Graphical Cross Section Edit se observan las secciones

transversales en cada parte del tramo del río.

Figura.13 Secciones transversales

5. Ira Tools / Cross Section Points Filter en la ventana que aparece se
selecciona múltiple locations se da clic en la flecha / Filter Points on
selected xs / close / ok.

6. Ir a File / Save Geometry Data / sale una ventana se le pone nombre y se da ok.
 Procedimiento para la simulación Hidráulica con HEC-RAS

7. Se va a HEC-RAS / Edit / Steady flow Data / y se coloca el caudal en PF 1 /

Reach Boundary Conditions para condicionar el terreno, se escoge que tipo de
profundidad se quiere, en este caso se escogió una profundidad normal y se ponen
los metros de profundidad del río / ok /, en la misma ventana de Steady flow Data se
va a File / Save Flow Date se le pone nombre y se da ok.

Tabla. 3 Se coloca el caudal del río.

Tabla.4Se coloca la profundidad del río.

8. Ir a Run / Steady flow analysis, para que analice el flujo en la ventana que sale
marco Mixed (flujo mixto) y luego compute, ya el archivo esta creado /cerrar.
 Procedimiento para la simulación Hidráulica con HEC-RAS

Figura.14 Secciones transversales

9. En la misma ventana de Steady flow analysis ir a File / Save Plan / cerrar

10. Se va HEC-RAS / File / Export Gis Data, sale una venta / Export Data y se crea
el archivo en formato sdf.

Trabajo con el ArcGIS.

1. Ir a Import Ras sdf file y pongo la dirección de salida que es la misma donde se
salvó el trabajo de HEC-RAS y debajo sale el nuevo nombre del archivo pero con
extensión en xml se da ok para que lo transforme porque este es el formato que
maneja ArcGIS.

2. Ras Mapping / Layer Setup / sale una ventana, donde se pone el nombre de un
New analysis, en Ras Gis Export File se busca la dirección del archivo que se
convirtió en xml, Singel – Terrain y se busca el Tin con que se ha trabajado, Output
Directory se pone la dirección de salida, Rasterization All Size (tamaño de la celda)
se coloca 10 (map units) aceptar, como se muestra en la figura 14.
 Procedimiento para la simulación Hidráulica con HEC-RAS

Figura.15 Secciones transversales

3. Ras Mapping / Import Ras Data / ok / aceptar / close.

4. Ras Mapping / Inundation Mapping / Water Surface Generation se selecciona

los perfiles / ok.

5. Ras Mapping / Inundación Mapping / Floodplain Delineation Using Rasters se

seleccionan los perfiles / ok va a salir la simulación de las inundaciones en cada
perfil.

Figura.16 Zona de inundación
