MAYO 2013

K
PROCESOS DE
IMPRESIÓN

Perfectamente registrado en IMPRESIÓN EN HEXACROMÍA

todas sus tintas La fidelidad absoluta en
la reproducción del color

Marcas de IMPRESIÓN OFFSET

impresión El más difundido de los

sistemas dentro de la
industria gráfica

MÉXICO $35 USA $2.5

¿sabías qué?
Datos curiosos sobre la
impresión en 3D
 K
Carta del Editor
Febrero 2013
El propósito de esta revista es ser una guía
para todas las personas interesadas en los
procesos de impresión. Esta revista será una
herramienta para aquellos que laboran en el
mundo profesional del diseño gráfico y todos
los medios impresos, así como personas
interesadas por el tema. Aquí podrás
encontrar información relevante y certera
sobre los métodos más óptimos para el tipo
de trabajo de impresión que estás buscando.
El resultado final es la mayor satisfacción si
se realiza correctamente. Desde esta página
seguiremos este tema y todos los que sean de
interés para el lector.

DIRECTORA GENERAL
Lucía Belrán Parra

diseño editorial fotografía publicidad

Miriam García Corral María de los Ángeles Robles Emylene Beltrán

diseño gráfico redacción staff

Ana Fernanda Ramírez Francisco Castaños Mendivil René Alan Araujo

® K Procesos de Impresión es una publicación de procesos de impresión, S. de R.L. de C.V. bajo la licencia de Grace Velarde. TODOS LOS DERECHOS RESERVADOS ©. PROHIBIDA SU REPRODUCCIÓN PARCIAL O TOTAL INCLUYENDO CUALQUIER MEDIO ELECTRÓNICO O
MAGNÉTICO PARA FINES COMERCIALES. Autorizada como publicación periódica por Sepomex PP09-1013. Número de reserva ante el Instituto Nacional del Derecho de Autor: 04-2002-0628133111100-102; Número de Certificado de Licitud de Título: 8126; número de Certi-
ficado de Licitud de Contenido: 5762, expedidos por la Comisión Calificadora de Publicaciones y Revistas Ilustradas. Domicilio de la publicación: Antonio Caso S/N, Col. Villa Itson, C.P. 85000, México, Sonora. Distribuido por: Distribuidora de Impresos, S.A. de C.V. (DIMSA),
Mariano Escobedo 218, Col. Anáhuac, México D.F. y por Distribución de Revistas y Periódicos Guillermo Benitez Velasco, S.A. de C. V. Morelos 76-A, Col. Juárez, México D.F., C.P. 06040. [SEP] SECCIÓN ESPECIAL PUBLICITARIA es una publicación de EXPANSIÓN S.A. DE C.V.
Impreso por: Servicios Profesionales de Impresión, Mimosas Nº 31, Col. Santa María Insurgentes

3
 K

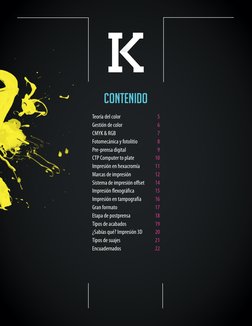

contenido
Teoría del color 5
Gestión de color 6
CMYK & RGB 7
Fotomecánica y fotolitio 8
Pre-prensa digital 9
CTP Computer to plate 10
Impresión en hexacromía 11
Marcas de impresión 12
Sistema de impresión offset 14
Impresión flexográfica 15
Impresión en tampografía 16
Gran formato 17
Etapa de postprensa 18
Tipos de acabados 19
¿Sabías qué? Impresión 3D 20
Tipos de suajes 21
Encuadernados 22
 TEORÍA UN ENFOQUE DEL COLOR CON RESPECTO
del COLOR AL DISEÑO GRÁFICO
el círculo cromático colores luminosos y oscuros
Podemos escribir toda una Biblia El círculo cromático es una excelente Los colores claros inspiran limpieza, juventud,
acerca de la teoría del color, en este
herramienta para establecer diferentes jovialidad, como ocurre con amarillos, verdes
artículo el objetivo es acercar la
teoría del color al diseño gráfico. características de los colores. y naranjas, mientras que los oscuros inspiran
seriedad, madurez, calma, como es el caso de
los tonos rojos, azules y negros.
Antes que nada hay que aclarar un punto
importante, y tiene que ver con la diferencia
de un diseño para ser visto en pantalla y un
diseño para ser impreso.
Las cosas que nosotros vemos en una pantalla
se generan a partir de luces, a diferencia
de las cosas que vemos impresas que se colores cálidos y fríos
obtienen a partir de pigmentos (tintas). Los colores cálidos dan sensación de
Esto significa que es muy difícil que los actividad, de alegría y de dinamismo. Estos colores apagados y colores pastel
colores que veamos en una pantalla sean el colores son el amarillo, el rojo, el naranja y el Estos se obtienen cuando se aumenta o
fiel reflejo de algo que luego se verá impreso púrpura en menor medida. disminuye la luminosidad de todo el círculo
o viceversa. Los colores fríos dan sensación de cromático.
Conocer las propiedades de los colores nos tranquilidad, de seriedad, de distanciamiento. Los colores apagados expresan oscuridad,
van ha ayudar a no cometer barbaridades en Colores como el azul, el verde, el azul verdoso, muerte, seriedad, mientras que los pasteles
el manejo de los colores a la hora de diseñar. el violeta, cian y a veces el celeste. sugieren luz, frescura y naturalidad.

gama de grises ¿qué es un matíz? ¿Qué es un tono?

Son todas las tonalidades que existen entre el Apuesto que estamos aburridos a escuchar Aquí olvidémonos de la mezcla de dos
blanco y el negro. Es la serie de tonos de gris esta palabra pero muy pocos sabemos que colores puros; un tono se genera a partir de
dispuestos en orden creciente o decreciente. es un matiz exactamente. Un matiz es el la variación hacia blanco o hacia negro de
Los grises son colores idóneos para expresar estado puro de un color, sin el blanco o un único color, por ejemplo, si a un verde le
seriedad, ambigüedad, elegancia, aunque negro agregados. Si observamos en el círculo vamos agregando distintas cantidades de
son por naturaleza colores algo tristes. La cromático, los matices son aquellos que se blanco de forma progresiva, decimos que
gama de los grises, son aquellos colores que generaran a los extremos de los colores puros, vamos aumentando la intensidad de luz del
se obtiene mezclando blanco y negro, en si a un color puro le agregamos otro color verde y generando diferentes tonos hacia
todas las proporciones. puro, vamos a generar un matiz, por ejemplo, blanco; si en cambio agregamos diferentes
un verde azulado o un verde amarillento, dosis de negro a este verde, estaríamos
serán matices del verde, y se enconaran a los bajando la intensidad de luz de este verde y
costados de este. generando distintos tonos hacia negro.

5
 gestión reproducción de imágenes de la
de color forma más fiel posible
Todos los dispositivos de captación,
visualización e impresión que se dediquen
a reproducir imágenes con precisión deben
estar calibrados y usar un perfil personalizado.
La calibración es un proceso de ajuste del
dispositivo para que este represente las
imágenes de la forma más neutra posible
y sacando la máxima gama de densidad
posible. A partir de una calibración precisa
conseguiremos un punto de partida a partir
del cual podremos realizar la generación de
su perfil.
El perfil es un archivo que describe el
comportamiento del dispositivo, en las
condiciones de la luz, tintas, papel, etc.,
indicando cuales son las características de
reproducción del color, y los límites que este
puede representar. El proceso de perfilado
analiza los valores de color que representa
el dispositivo, a través de unas muestras
de color y densidad, y los relaciona con
los que teóricamente debería representar, La gestión de color es el sistema para mantener y prever, con unos márgenes
describiendo el comportamiento de este tolerables, las propiedades de una imagen desde la entrada (toma) pasando
por la visualización (pantalla) y llegando a la salida (impresión).
dispositivo.

entrada visualización salida

El proceso de perfilado analiza los valores de de este dispositivo. Un correcto proceso de La finalidad es que la reproducción de las
color que representa el dispositivo, a través calibrado y perfilado garantiza el mejor imágenes sea de la forma más fiel posible y
de unas muestras de color y densidad, y los comportamiento del dispositivo. representando la máxima gama del espectro.
relaciona con los que teóricamente debería Lo que no significa que dos dispositivos del
representar, describiendo el comportamiento mismo tipo se comporten exactamente igual.
6
 CMYK
&
Todo lo que Necesitas Saber sobre
rgb los Modos de Color

Es posible que hayas oído en más

de una ocasión el término “modo
de color”, o directamente hayas
escuchado modo RGB o modo
CMYK.

Sea cual sea el caso, lo cierto es que a la

hora de componer los colores, existen una
serie de modos o modelos que permiten
representarlos. Y es de lo que se tratará en
este artículo.
Por ejemplo, no es el mismo modo el que
emplea un monitor que el que emplea una
impresora, aunque sólo sea por el simple
hecho de que el color de partida del primero
es el negro y el de la segunda el blanco.

¿Qué entendemos por modo de color?

El modo de color determina la forma en
que un programa de retoque, por ejemplo,
pintará los pixels que componen una los colores que se toman como primarios describir los colores en función de la presencia
determinada imagen. y que configuran los llamados canales que o ausencia de los sus tres colores primarios.
Abre una imagen cualquiera en Photoshop componen una fotografía.
y dirígete a Imagen > Modo, podrás ver el De ahí es de donde vienen, por ejemplo, las CMYK: LA MEZCLA SUSTRACTIVA
modo de color y también la profundidad de siglas RGB: Red, Green, Blue (Rojo, Verde Si el anterior modo se basaba en la suma de
bits, que determina el número máximo de y Azul) y también CMYK: Cyan, Magenta, colores, éste se basa en la resta.
colores a representar en cada pixel. Yellow y blacK (Cián, Magenta, Amarillo y Lo que hace es, partiendo del blanco (la
Negro). presencia de todos los colores), ir sustrayendo
¿DE DONDE VIENEN LAS SIGLAS RGB Y CMYK? color al blanco mediante el uso de los colores
Los periféricos que representan o generan las RGB: LA MEZCLA ADITIVA complementarios a los anteriores.
imágenes digitales actúan produciendo los Se trata de un modelo que mezcla tres Es el modo empleado, fundamentalmente,
colores definitivos a partir de otros. canales: Red, Green, Blue (Rojo, Verde y Azul). por impresoras y otros periféricos que se
Es decir, los colores se representan mezclando, Es el empleado por aquellos dispositivos que basan en el uso de tintas.
a su vez, colores primarios o básicos y en componen los colores en base a la adición En este caso, la ausencia de tintas es el color
función de la presencia y de la intensidad de o suma de luces emitidas por los distintos del papel (blanco), mientras que la adición
los distintos colores mezclados se obtienen elementos que generan el color. de los colores Cián, Magenta y Amarillo
los colores reales. Estoy hablando de monitores, proyectores, debería dar Negro. Como el negro que da
Pues bien, los modos de color vienen escáneres, cámaras. Este modo es, sin duda, no es excesivamente puro, este modo se
determinados, entre otros motivos, por el más extendido y conocido y permite complementa con la tinta negra.
7

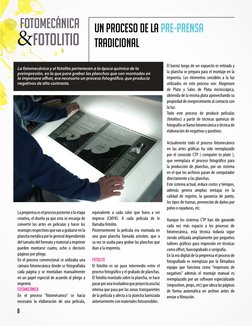

 FOTOMECÁNICA un proceso de la pre-prensa
&FOTOLITIO tradicional
El barniz luego de ser expuesto es retirado y
La fotomecánica y el fotolito pertenecen a la época química de la
preimpresión, en la que para grabar las planchas que son montadas en la plancha se prepara para el montaje en la
la impresora offset, era necesario un proceso fotográfico, que producía imprenta. Los elementos sensibles a la luz
negativos de alto contraste. utilizados en este proceso son: Alogenuro
de Plata y Sales de Plata microscópica,
obtenida de la misma plata aprovechando su
propiedad de enegrecimiento al contacto con
la luz.
Todo este proceso de producir películas
(fotolitos) a partir de técnicas químicas de
fotografía se llama fotomecánica o técnica de
elaboración de negativos y positivos.

Actualmente todo el proceso fotomecánico

en las artes gráficas ha sido reemplazado
por el conocido CTP ( computer to plate ),
que reemplaza el proceso fotográfico para
la producción de planchas, por un sistema
en el que los archivos pasan de computador
directamente a las planchas.
Este sistema actual, reduce costos y tiempos,
además genera amplias ventajas en la
calidad de registro, la ganancia de punto,
los tipos de tramas, prevención de daños por
polvo o rayaduras, etc.
La preprensa es el proceso posterior a la etapa equivalente a cada color que fuera a ser
creativa, el diseño ya que esta se encarga de impreso (CMYK). A cada película de le Aunque los sistemas CTP han ido ganando
convertir los artes en películas y hacer los llamaba fotolito. cada vez más espacio a los procesos de
montajes respectivos que van a grabarse en la Posteriormente la película era montada en fotomecánica, esta técnica todavía sigue
plancha metálica por lo general dependiendo una gran plancha llamada astralon, que a siendo utilizada ampliamente por pequeños
del tamaño del formato y material a imprimir su vez se usaba para grabar las planchas que talleres gráficos para impresión en técnicas
pueden montarse cuatro, ocho o dieciseis iban a la imprenta. como offset, huecograbado o serigrafía.
páginas por pliego. En la era digital de la preprensa el proceso de
En el proceso convencional se utilizaba una fotolito fotografiado es reemplazo por la filmadora
cámara fotomecánica donde se fotografiaba El fotolito es un paso intermedio entre el equipo que funciona como “impresora de
cada página y se montaban manualmente proceso fotográfico y el grabado de planchas. negativos” además el montaje manual es
en un papel especial de acuerdo al pliego a El fotolito montado sobre la plancha, se hace reemplazado por un software especializado
imprimir. pasar por una insoladora que proyecta una luz (imposition, preps,.etc) que ubica las páginas
fotomecánica intensa que pasa por las zonas transparentes de forma automática en archivo antes de
En el proceso “fotomécanico” se hacia de la película y afecta a la plancha barnizada enviar a filmación.
necesario la elaboración de una película, anteriormente con materiales fotosensibles.

8
 pre-prensa proceso de preparar un documento
digital para ser impreso
Las actividades que comprende
la preprensa digital no son
nada nuevo. Estrictamente
hablando, preprensa es el periodo
comprendido entre el final del
diseño y el inicio de la impresión.

Con la incorporación de la tecnología digital,

muchas de estas actividades se realizan
dentro de la misma computadora y es
fácil identificarlas bajo el mismo concepto
de “preprensa digital”. Hasta nuestros
días la preprensa digital coexiste con la
vieja preprensa tradicional, al grado de
complementarse en procesos híbridos donde
una parte del trabajo se realiza a través de las
computadoras y el resto sigue procedimientos
tradicionales como el fotolito dependiendo
de la capacidad técnica del diseñador y su
infraestructura, como del presupuesto del
cliente.

La ruta normal que toma un documento

generalmente sigue tres pasos:

1. El documento es creado por un autor,

diseñador grafico u otro personal creativo.

Es importante recordar que desde la primera

etapa que es la “elaboración del diseño”
se deben tener presente las siguientes
tres. Debemos pensar que al trabajar en la
computadora las decisiones que tomemos Revisión de errores ortográficos o 3. Finalmente, el documento es editado y
al inicio del proceso de diseño repercutirán mecanográficos está listo para su impresión en una imprenta.
inevitablemente en la producción de los Asegurarse que todas las fotografías y otros Se crea la placa de impresión y se imprime
negativos, en las pruebas de color y más aun gráficos estén en el formato adecuado. una copia para prueba.
en el proceso de impresión. Separación de colores para la imprenta.
Revisar que todas las fuentes tipográficas Esta prueba normalmente es revisada por el
2. El documento se envía a preprensa. Aquí, el sean las correctas personal de preprensa y si es satisfactoria, el
documento es examinado por un profesional y Revisar el armado general, incluyendo documento puede ser impreso.
pasa por varias etapas, incluyendo: márgenes y tamaño de papel.
9
 ctp El proceso “automático” reemplazó
computer a la fotomecánica
to plate El CTP es un proceso digital, mientras que su antecesora, la fotomecánica era una técnica
basaba en un proceso químico. El término CTP traduce al español “ del computador a la plancha
“ también llamado “ directo a plancha “.
El CTP utiliza dos tecnologías: la violeta, donde un láser de color violáceo quema la superficie
CTP tecnología para las artes de la plancha. La segunda es la térmica o termal.
gráficas que emplea computadores
para imprimir directamente las
planchas de impresión offset o
flexografía; sin utilizar películas
(negativos o positivos).

Así mismo se pueden diferenciar dos tipos de 2. De base de poliéster: Son planchas más 3.- El registro es perfecto, lo que garantiza
planchas distintas: económicas y de fácil implementación. una reproducción correcta del color.
pero igualmente más delicadas, por lo cual Hoy ya esta acuñado el término Computer to
1. De base metálica: Se caracterizan por su permiten menos tirajes ( menos de 20.000 ). Print “CTPrint” del computador al producto
alta durabilidad. Pueden imprimir más de impreso, en este proceso la imagen latente
un millón y medio de tirajes. Se dividen en Ventajas de CTP a imprimir es enviada por el computador y
tres variedades ( térmicas, de luz visible y 1.- Las planchas ctp se registra de forma generada en cada unidad de la prensa y en
ultravioleta ). La diferencia entre estas es la precisa, por lo que no requiere de pines de cada rotación del cilindro impresor.
fuente de energía que se utiliza exponerlas. registro como con las películas. Cada impresión puede ser distinta, ya que
Este tipo de planchas son las más aceptadas 2.- Utiliza trama estocástica, que permite es posible con esta tecnología mesclar bases
en la actualidad. reproducciones de medios tonos y tramas de de datos para la personalización en texto e
mayor calidad. imagen.
 impresión en la fidelidad absoluta en la
hexacromía reproducción del color
La impresión en hexacromía es una técnica Este proceso es capaz de reproducir más de
Una forma de ir más allá en que ofrece resultados asombrosos en trabajos un 90% de los colores directos del Pantone
la impresión offset es buscar de alta calidad: en catálogos de arte o de Matching System®, comparado con el 50%
la fidelidad absoluta en la muebles y en general en cualquier trabajo mediante la impresión por cuatricromía.
reproducción del color. Esto se donde la exigencia de color sea alta. De esta
denomina offset de Alta Fidelidad forma superamos los límites de la gama de Abarca un rango mayor de color que los
y, realmente, es así. color propia del modelo CMYK, que sufre un sistemas tradicionales, permitiendo a
gamut más cincunscrito que el RGB. creativos y diseñadores desarrollar mejor sus
ideas concebidas en mente.
La hexacromía en un sistema de impresión Hexacrome permite imprimir lo que se está
de alta calidad desarrollado por Pantone. viendo en pantalla sin opacar o desmejorar
Es un espacio de color generado a partir de los colores.
los cuatro colores básicos (cian, magenta, Hexacrome permite lograr este resultado con
amarillo y negro) más dos colores: el naranja 6 tintas, mientras que otros sistemas utilizan
y el verde. Este espacio de color permite 7 u 8 para lograr el mismo efecto que logran
obtener un mayor número de colores las tintas Hexacrome en su estado puro.
respecto al espacio de color tradicional de
CMYK. La hexacromía para la impresión de El software para trabajar con Hexachrome®
trabajos convencionales no es rentable por la (mac/PC).
diferencia de costes, ya que sólo en planchas Logra matices de color antes inalcanzables
supone un incremento del 50%. Además de cambiando la tradicional cuatricromía
ser necesaria una máquina de seis colores de al sistema de impresión Hexachrome de
la que no dispone cualquier imprenta. Pantone.

Los sistemas de impresión intentan reproducir lo más fielmente el

espectro de colores que visualiza el ser humano, y con la cuatricomia
conseguimos mostrar un 70% de este espectro, mientras que con la
hexacromia conseguimos reproducir el 90%.
Lo que nos dará colores más luminosos, contrastados y saturados
consiguiendo impresos de una calidad altísima, ideales para
publicaciones en las que la carga de fotografías sea importante, como
por ejemplo catálogos de cámaras fotográficas, publicidades de tarjetas
de vídeo para el ordenador o publicaciones selectas en las que el
presupuesto no sea lo más importante. Algunas de las causas por las que
no es tan utilizado este sistema tanto como el CMYK es por su alto precio.

En resumen, la hexacromia es un tipo de impresión minoritaria, enfocada

a trabajos bastante exquisitos, en los que no importe el coste del producto
final y se busque la saturación en los tonos y los colores vivos. con la hexacromía conseguimos un 90% del espectro
11
 K marcas de
la función de estas marcas es
pueda comprobar si los
estrella de registro
(No opcional)

Barras de color
Pequeños cuadrados de color que
representan las tintas CMYK. El proveedor de
servicios utiliza estas marcas para ajustar la
densidad de la tinta en la imprenta.

barra de matices
Pequeños cuadrados de color que
representan los matices de gris (en
incremento del 10%). El proveedor de
servicios utiliza estas marcas para ajustar la
densidad de la tinta en la imprenta.

barra de matices
Pequeños cuadrados de color que
representan los matices de gris (en
incremento del 10%). El proveedor de Sobre sangrados
servicios utiliza estas marcas para ajustar la El sangrado es la parte de la ilustración que queda fuera del cuadro delimitador de im
densidad de la tinta en la imprenta. Se incluye en la ilustración como margen de error, para garantizar que la tinta se imp
recorte, o bien para asegurarse de que se puede añadir un borde exterior a la imagen
12
 impresión En los trabajos de artes gráficas destinados a imprenta que llevan más
de un color, unas marcas pequeñas (en forma de rayas y cruces finas)
que sirven para casar las distintas pasadas de tinta (ya sea en fotolitos,
pruebas, planchas o impresos finales) y comprobar que el trabajo está
prefectamente registrado en todas sus tintas.

s que el servicio de impresión

s colores son correctos
Marcas de límite
Reglas horizontales y verticales finas (líneas)
que definen dónde debe recortarse
la página. Las marcas de límite también
pueden ayudar a registrar (alinear) una
separación de color
en otra.

adición de marcas de impresora

1 Escoja Archivo > Imprimir.
2 Seleccione Marcas y sangrado en la parte
izquierda del cuadro de diálogo Imprimir.
3 Seleccione la clase de marcas de impresora
que desee añadir.
4 (Opcional) Si selecciona Marcas de límite,
especifique la anchura de las líneas de las
marcas y la distancia de desplazamiento
entre las marcas de límite y la ilustración.

Para evitar que las marcas de impresora se

dibujen sobre un sangrado, asegúrese de
introducir un
valor de desplazamiento superior al valor de
sangrado.

mpresión o del área de recorte y de las marcas de límite.

primirá hasta el borde de la página una vez que se
n.
13
 SISTEMA de el más difundido de los sistemas
IMPRESIÓN dentro de la industria gráfica
OFFSET La impresión planográfica, que no tiene zonas en relieve, está basada en la repulsión entre
agua y aceite-grasa (la tinta a utilizar será grasa), y las características de una superficie que
aceptará a ambas.
Sobre la forma planográfica se marcan las zonas que serán impresoras con una sustancia que
Explicamos brevemente en que repelerá el agua y recogerá la tinta sustancia lipófila o encrófila. Despues cuando la forma ya
consiste el método de impresión tiene diferenciadas las zonas que van recoger la tinta y las que no, se da una pequeña capa de
offset, como se lleva a cabo, agua, que ocupará las zonas no cubiertas de la forma zonas hidrófilas y en las zonas impresoras,
algunos de sus elementos, y los encrófilas, será repelida. Cuando la forma tiene agua se aplicará la tinta que solamente podrá
tipos de maquinarias que existen adherirse a las zonas encrófilas que están libres de agua. Para acabar el proceso se realizará la
para llevar a cabo este método de
impresión sobre un soporte, transfiriendo la tinta a este por presión.
impresión.

Algunas de las piezas

que se pueden imprimir
en offset son:

Volantes
Anuncios
Posters
Contratos
Notas
Trípticos
Libretas, etc.

características ventajas
1. La impresión offset es un método 3. Como la tinta es un compuesto graso, 1. Obtienes una imagen de alta calidad,
de impresión indirecta, ya que se pasa es repelida por el agua, y se deposita consistente, más clara y definida que con
indirectamente de la plancha de aluminio exclusivamente en las partes tratadas. otros sistemas de impresión.
al caucho para después pasar al papel, 4. Las imágenes ya entintadas se transfieren 2. Se puede utilizar en papel liso.
ejerciendo presión entre el cilindro porta a un caucho. 3. Las láminas (plancha o matriz) son de
caucho y el cilindro de presión. 5. Este tipo de impresión es el más utilizado rápida y fácil producción.
2. La impresión offset se realiza mediante en las grandes tiradas de volumen, debido a 4. La duración de las láminas alta.
planchas metálicas, tratadas y fijadas sobre sus evidentes ventajas de calidad, rapidez y
cilindros, de modo que hay una plancha por costo. desventajas
cada color que se quiera representar, o en el 6. La cantidad, y proporciones, de cada una 1. Variación del color en la tirada debido al
caso de la fotocromía, por cada uno de los de las tintas, dará lugar a una imagen a todo equilibrio de agua/tinta.
cuatro colores. color con un buen degradado de los tonos. 2. La humedad causa problemas al papel.
14
 impresión para grandes producciones de
flexográfica paquetes y envasados
Este sistema, que resulta ideal
para la impresión en cartones o
vinilos, es igualmente practico para
diferentes tipos de papeles, desde
multicapa a periódicos.

Su propósito principal es la impresión de

bolsas, cajas y otros productos similares de
envasado.
La flexografía utiliza planchas de
fotopolímero flexibles, de hay su nombre,
que están grabadas en altorelieve, es decir,
las partes de la plancha que contienen la
imagen a imprimir sobresalen de la plancha.

Gracias a esta flexibilidad este sistema

de impresión se adapta perfectamente,
como se menciona anteriormente, a casi
cualquier tipo de formato incluidos cartones
corrugados.
Cada uno de los cuerpos que conforman la
línea de impresión, la flexografía permite
hasta diez cuerpos.

se compone de los siguientes elementos:

La cubeta o deposito de tinta. Se trata
de tintas acuosas o alcohólicas, sin grasas, de
escasa viscosidad, no opacas y secado rápido.
Un cilindro de cerámica o acero perforado,
denominado cilindro anilox, de miles de
agujeros recibe la tinta de una cubeta. Al
igual que ocurre con el huecograbado una Aunque este formato ha conseguido hacerse de mantenimiento y control si se quiere
rasqueta, llamada también doctor blade, se con una pequeña porción de la impresión mantener un alto nivel de calidad en el
encarga de eliminar el exceso de tinta. editorial, sobre todo para libros de bolsillo, no producto impreso.
El cilindro portaplancha al que se puede compararse la calidad de su acabado La velocidad y simpleza de secado, el coste
sujeta la plancha impresa con la imagen en con el que se pueda lograr utilizando una de las tintas y la duración de las planchas
negativo. impresión offset o un huecograbado. contribuyen a que este sistema se utilice
Un rodillo de presión o contrapresión Y, al igual que este último, pese a su aparente sólo o combinado con sistemas offset o
que asegura una correcta trasferencia de la sencillez, exige al igual que cualquier huecograbados.
tinta sobre el sustrato. otro sistema de impresión un alto grado
15
 IMPRESIÓN en LA MÁS POPULAR PARA LA IMPRESIÓN DE
TAMPOGRAFÍA ARTÍCULOS PROMOCIONALES
La tampografía es una técnica
de impresión por transferencia,
consistente en transferir mediante
un tampón, la imagen grabada
en una placa ó cliché a un artículo
promocional a imprimir.

Lo que se va a imprimir en el regalo

publicitario, logotipo o gráfico, se encuentra
dibujado en la placa o cliché. La máquina se
encarga de llevar el tampón sobre el dibujo
de la placa como si fuera un sello de goma,
presiona sobre él, sube, lo desplaza hacia
adelante en donde está el objeto a estampar
y deposita sobre él la impresión de tinta.

La tampografía consta de tres elementos básicos: El proceso de impresión consta de las

Placa o cliche: es el elemento en donde se va a efectuar el grabado del logotipo o gráfico siguientes fases:
a partir de un fotolito. Es una placa de polímero sensible a los rayos ultravioletas que al estar
en contacto con la luz ultravioleta incrementa su volumen, dejando un grabado idéntico al del Entintado del cliché: una espátula
logotipo o gráfico. Estos trabajos se efectúan con reveladoras automáticas ó insoladoras. Hay extiende una capa de tinta sobre toda la
que preparar una placa para cada color que se quiere imprimir en el artículo promocional. Antes superficie del cliché y una lámina metálica
de elaborar la placa o cliché, se debe disponer de los diseños vectoriales del logotipo, textos o pasa sobre éste, de modo que la tinta queda
gráficos para poder realizar los fotolitos. solo alojada en las incisiones.
Tampón: fabricado en caucho o silicona, posee la propiedad de transmitir la tinta, sin que Entintado del tampón: un tampón
esta quede adherida al tampón y por lo tanto imprime en forma idéntica a la grabada en el cliché. presiona sobre el cliché y toma la tinta
Puede reproducir la imagen en cualquier tipo de superficie, sin importar su forma. Las formas existente en las incisiones.
del tampón varían dependiendo del tipo de gráfico a estampar: cuadrados, rectangulares, Impresión del objeto: el tampón presiona,
redondos, etc. ahora, sobre el objeto abandonando sobre él
Tintas: los regalos publicitarios que podemos imprimir están compuestos por diferentes la totalidad de la tinta que había tomado del
materiales: acero, madera, goma, plástico, papel, textil, etc.. Para cada material existe un tipo cliché.
de tinta especial, la cual posee la propiedad de adherirse en forma única ó correcta al material,
para que esta misma no logre desprenderse fácilmente y tenga una durabilidad prolongada.

La tampografía es un método de impresión de artículos promocionales adecuado para casi

todas las superficies, formas o tamaños y especialmente utilizado en artículos promocionales
pequeños. Mediante el uso de tampones de distintas formas es posible imprimir sobre
cualquier tipo de forma, (redondas, cóncavas, convexas, cuadradas, con mezcla de ángulos y
con superficies con texturas variadas) y en uno o más colores.

16
 gran consejos básicos para impresiones
formato de gran formato
En los últimos años la impresión en
La impresión en gran formato está en auge, y es que cada vez son más los sectores que se ven
gran formato ha avanzado mucho atraídos por el mercado de los plotters, más las posibilidades que ofrecen y menor su precio.
y al mismo tiempo se ha hecho más Las empresas usan más las impresiones en tiendas, eventos, vallas publicitarias para
económico imprimir en grandes promocionar sus productos o servicios.
formatos sobre materiales como: Como diseñadores, nos encontramos a diario ante trabajos de este tipo. En este artículo podrás
vinilo adhesivo, lona, papel, etc.
encontrar algunos consejos a la hora de enviar un trabajo de gran formato a imprenta.

Diseño: Diseñar para gran formato es diseñar Resolución: Aunque las resoluciones que Formato: Se aconseja trabajar en formato
para grandes distancias (casi siempre). se alcanzan suelen ser de 300 ppi, cuando PDF. Hay mucha información en la web sobre
Cada formato, cada uso es diferente por lo trabajamos en gran formato debemos pensar el formato, pero hoy por hoy es el formato de
tanto tenemos que plantarnos de diferente primero que nada en la distancia a la que va intercambio de archivos para impresión más
manera. Por ejemplo si diseñamos una valla a funcionar el diseño. Si diseñamos una valla popular. Con los archivos PDF se conservan los
publicitaria, deben funcionar a distancia publicitaria, sería un exceso imprimir a 200 vectores y eso es importante. Sí trabajaremos
mayores a 20 metros. Por lo tanto tanto las ppi, porque a la distancia a la que se ve el con vectores, pero enviaremos a imprimir
imágenes como los textos deben funcionar a diseño no podríamos ver esa resolución. un archivo JPEG o TIFF perderíamos esa
esa distancia. Pixelar y Vectorial información vectorial. De todas formas se
Color: Estas impresiones se realizan en Aunque podemos imprimir un diseño 100% puede sin problema imprimir desde archivos
impresoras inkjet (chorro de tinta). Hay que pixelar es recomendable trabajar de forma Pixelares.
tener muy claro esto a la hora de preparar vectorial la mayor parte de los elementos Materiales: Existen infinidad de materiales
un original. Como regla básica, trabajar con que podamos. Es recomendable que todos para imprimir en gran formato. Lonas
colores solamente CMYK. Las impresoras se los textos sean vectores (curvas). Esto nos vinílicas, vinilos adhesivos, vinilos adhesivos
calibran en pantones cada impresión, por asegura que tengamos siempre la resolución transparentes, plásticos, backligth, etc. Hay
lo tanto hay que formar parte del proceso óptima de impresión, además de reducir el que tener presente las particularidades de
de impresión si queremos asegurarnos peso final del archivo. cada material.
de que determinado color se imprima de
determinada manera.
17
 etapa de El proceso de impresión no termina
POSTPRENSA cuando el papel sale impresO
La postprensa es el último proceso de la producción después de la impresión, después de eso
La postprensa es el último
proceso de la producción después todavía hay que hacer todos los acabados para que tu impreso quede como estaba planeado.
de la impresión, y comprende Estos acabados pueden ser cortes, dobleces, cosidos, encuadernaciones, plastificados o
todos los procesos de acabados, barnizados, troquelados, etc.
manipulados, unión de piezas y La única garantía para obtener un buen producto es (además de una buena impresión) un
empaquetado. buen trabajo de acabado.

Los procesos en la impresión son varios y muy El proceso de Impresión se puede dividir en Y éste deberá de responder a las expectativas
complejos, es por eso que como diseñadores las siguientes 4 etapas: que se plantearon desde un principio en
gráficos debemos conocerlos de principio cuanto a calidad, costo y comunicación del
a fin para poder lograr nuestro objetivo; el Etapa de diseño mensaje.
de comunicar adecuadamente cualquier Etapa de pre-prensa De las cuatro etapas a las que está sometido
mensaje. Etapa de producción o prensa. un impreso, es solo en la de diseño, en donde
El conocimiento de estos procesos no Etapa de acabados o post prensa entra en juego nuestra creatividad y es en la
implica un dominio de los mismos, sin que intervenimos directamente.
embargo mientras mejor los conozcamos y De lo anterior podemos afirmar que la En las otras tres entrará en juego nuestro
entendamos, mejores decisiones podremos responsabilidad del diseñador gráfico conocimiento del medio e intervendremos
tomar sobre los mismos y esto se reflejará en empieza en cuanto decide resolver el indirectamente mediante la supervisión
el resultado que obtendremos. problema que le ha sido propuesto, y ya que generalmente estas etapas son
Conociendo todos estos procesos es posible termina, literalmente, al tener la solución ejecutadas por terceros.
que podamos elegir correctamente entre del mismo en sus manos, es decir al tener el
los diferentes tipos de papel que existen en producto gráfico terminado.
el mercado, así como determinar el método
de impresión más adecuado y el tipo de
acabados que daremos a nuestros impresos,
de acuerdo con nuestro presupuesto y la
difusión que debamos dar a nuestro mensaje.
 tipos de el paso final para nuestros
acabados elementos impresos
Los principales tipos de acabado son de
cuatro tipos: tratamientos en la superficie del Llamaremos acabados a los procesos que se pueden realizar en
pliego, tratamientos de protección, acabados todas las piezas que forman un elemento impreso y que servirán
de ennoblecimiento y manipulados de para proteger la imagen impresa, ennoblecer el elemento impreso
estructura y encuadernación. o bien finalizarlo para entregar al cliente.

Se realizan tratamientos de superficie

para proteger la imagen impresa de roces
o manipulación, dar brillo, matizar o dar
textura a toda o parte de la superficie del
impreso a través de barnices y plastificados
y prepararlo para el pegado de plásticos u
otros elementos extraordinarios.

Los tratamientos de protección son las

posibles operaciones efectuadas sobre los
impresos para proteger o acondicionar
las caras del pliego impreso a diferentes
circunstancias o para su utilización posterior,
comprende procesos de laqueado, barnizado,
plastificado, tratamientos antigrasa,
protección contra la humedad y otros.

Los acabados de ennoblecimiento

normalmente son sectorizados, se aplican
sobre parte de la superficie impresa y 1. corte: El proceso de corte se realiza en las largo de ellos.
se realizan en cada pieza de un impreso máquinas llamadas «guillotinas».
compuesto. El plastificado, barnizado y la 4. perforado: El perforado se realiza con
aplicación de texturas, el hot Stamping, 2. doblez: Este proceso es simple y se puede taladro de papel.
el alto o bajo relieve, el termograbado, el hacer en diferentes formas, dependiendo del Para solicitar este proceso, se tiene que tomar
grabado en seco y hasta la aplicación de grosor de papel, la velocidad requerida para en cuenta la posición de las perforaciones
fragancias en el impreso son acabados de doblar, la cantidad de doblado, etc. dentro de los documentos, para que no haya
ennoblecimiento. Las máquinas dobladoras pueden realizar imágenes muy cerca de los orificios.
hasta 5 dobleces en una sola máquina
La Manipulación de estructura y (depende de los modelos). 5. barnices: El barnizado consiste en extender
encuadernación transforma al impreso una capa fina de barniz transparente (brillo,
en forma y estructura. Se realizar en cada 3. folio: El folio se utiliza en documentos mate, semimate, etc.), generalmente
pieza de un impreso compuesto o es parte que necesitan un control de numeración o realizado en línea con la impresión (como si
de un proceso regular. Comprende el corte y seriación, se realiza con máquinas foliadoras. fuese un color más).
refilado, plegado, perforado, alzado, pegado, Para solicitar este acabado debemos tomar en Se da a toda la superficie del pliego, o
cosido, engrapado, fresado, empastado, cuenta el tamaño de los tipos de foliadores y parcialmente si se quiere reservar. (Barniz de
encuadernado y otros. dejar suficiente espacio para imprimir el más registro).
19
K ¿Sabías qué...?
La tecnología de impresoras 3D no
es nueva.
De hecho, a nivel industrial se utiliza para construir prototipos y
maquetas desde hace más de treinta años. Lo que resulta novedoso es su
desembarco en el ámbito de consumo. Hasta ahora los modelos habían
sido demasiado caros y su rendimiento sólo podía ser aprovechado
por empresas con necesidades muy específicas. La posibilidad de
comercializar masivamente estos dispositivos ha despertado un interés
por mejorarlos e investigar avances.
Hoy en día la impresión en 3D está tomando fuerza en áreas al arte, la
arquitectura y la moda.

¿Cómo funciona la impresión 3D?

La impresión 3D es un proceso que realiza objetos concretos a partir de
archivos digitales en tres dimensiones (CAD 3D).
 tipos de un acabado final para nuestro
suajes trabajo impreso
Este acabado se utiliza para
cortar, plecar y hacer medio corte
en el papel o cartón con formas
caprichosas.

El proceso se realiza a base de cuchillas

encajadas dentro de una madera que siguen
la forma del diseño.
Se deben considerar 2cm. de papel sobrante
alrededor del corte y de preferencia hacer un
positivo de línea con .25pts de grosor que
indique la forma del suaje.
Para realizar el corte se usa una prensa
llamada suajadora, la cual presiona el suaje
contra el material y lo corta, dobla o marca.

Existen 2 formas de suajes:

a) Plano. Es más preciso, se pueden troquelar
piezas más pequeñas, salen mas limpias las
piezas.

b) Curvo. Más versátil por que podemos

imprimir y troquelar al mismo tiempo,
procesa piezas de mayor tamaño. Se utiliza
generalmente en máquinas rotativas.

El suaje o troquel se fabrica a partir de

un dibujo en papel albanene (vegetal),
impresión láser o película positiva, en el que
se ha dibujado toda la estructura a cortar.

Esta es codificada según el tipo de línea que

se utilice para dibujarlo:
Sobre una base generalmente de madera la estructura en la madera.
La línea continua indica pleca de corte. laminada mejor conocida como triplay Finalizado este proceso, se procede a colocar
La línea discontinua indica pleca de doblez. (para que tenga más dureza y resistencia) los denominados «plecas o flejes de acero»
Las líneas a base de puntos y rayas indican de un grosor de 22 a 25 Mm., se pega en su interior; estas piezas serán las que se
pleca de desprendimiento. perfectamente, en una de sus caras, el dibujo. encargarán posteriormente de dar la forma
Una vez pegado, mediante una cortadora o un al impreso.
Aunque se debe de considerar primero con la láser se recorta toda la estructura de líneas,
imprenta en donde se realizará el suajeado. de forma que también quede recortada toda
21
 encuadernados hagamos de nuestros impresos algo
perdurable
Existen varios tipos de La encuadernación es el conjunto de operaciones necesarias para unir los cuadernillos del libro
encucadernación, y su uso depende o revista con una cubierta, formando un conjunto unitario de lectura.
del materia que queramos Existen diversos métodos de encuadernación industrial actualmente, unos dirigidos a libros y
encuadernar, estilo que queremos otros a revistas, de acuerdo al estilo que queremos obtener.
obtener, economía, perdurabilidad, A continuación traemos una serie de opciones de encuadernados de acuerdo al trabajo
formalidad, etc.
impreso que se manejará.

Para encuadernar libros (dentro de la al lomo de los cuadernillos, sino que se La encuadernación americana en la que
consideración de libro se enmarcan unen al bloque de cuadernillos mediante las las hojas sueltas se encolan y se cubren
publicaciones de más de 75 páginas) se guardas y la tarlatana. con una cartulina, se incluye entre las
emplean principalmente tres técnicas La encuadernación puede tener el lomo recto encuadernaciones rústicas.
clásicas: o curvo y acaba en cejas. En ocasiones, esta encuadernación puede
2. RÚSTICA: En éste sistema, la cubierta es dar problemas si el encolado no se ha hecho
1. TAPA DURA: Éste método de encuadernación flexible. Es la forma más fácil de encuadernar correctamente, ya que puede que las hojas se
tiene la cubierta rígida. un libro, se utiliza para: folletos, revistas de suelten de la cola.
Es la forma más eficaz de cubrir un libro, pues gran cantidad de páginas, libros de texto y de 3. ENCUADERNACIÓN EN ALAMBRE
el cosido es resistente y evita que las hojas se bolsillo. Consiste en una cubierta de cartulina Encuadernación en la que se conjuntan y
suelten, además de la consistencia y aspecto que se pega directamente al lomo de los fijan las hojas de un documento mediante
rígido que aporta a la publicación. cuadernillos que, en algunos casos han sido la aplicación de grapas formadas a partir
Consiste en cubrir el libro con dos superficies fresados o guillotinados a ras de las tripas; de alambre en continuo y aplicadas en una
planas y duras que no se pegan directamente formando hojas sueltas. máquina específica.
22
