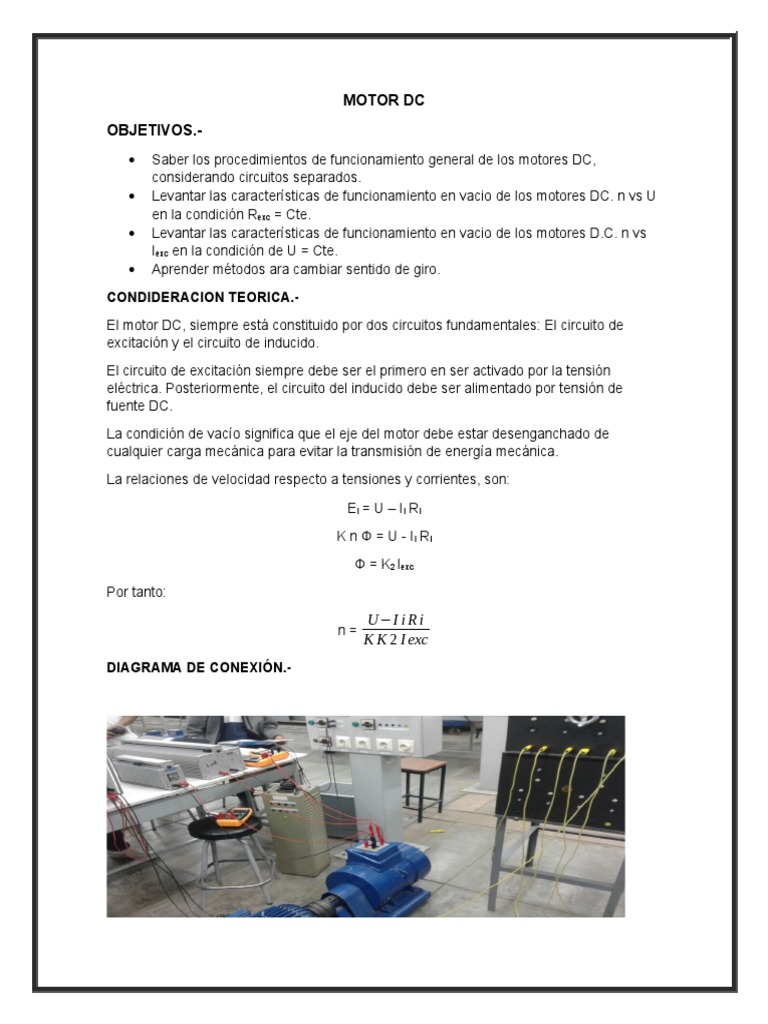

MOTOR DC
OBJETIVOS.-
Saber los procedimientos de funcionamiento general de los motores DC,
considerando circuitos separados.
Levantar las características de funcionamiento en vacio de los motores DC. n vs U
en la condición Rexc = Cte.
Levantar las características de funcionamiento en vacio de los motores D.C. n vs
Iexc en la condición de U = Cte.
Aprender métodos ara cambiar sentido de giro.
CONDIDERACION TEORICA.-
El motor DC, siempre está constituido por dos circuitos fundamentales: El circuito de
excitación y el circuito de inducido.
El circuito de excitación siempre debe ser el primero en ser activado por la tensión
eléctrica. Posteriormente, el circuito del inducido debe ser alimentado por tensión de
fuente DC.
La condición de vacío significa que el eje del motor debe estar desenganchado de
cualquier carga mecánica para evitar la transmisión de energía mecánica.
La relaciones de velocidad respecto a tensiones y corrientes, son:
Ei = U – Ii Ri
K n Φ = U - I i Ri
Φ = K2 Iexc
Por tanto:
U−I i R i
n=
K K 2 I exc
DIAGRAMA DE CONEXIÓN.-
EQUIPOS E INSTRUMENTACION.-
Una dinamo con devanado independiente.
Un reóstato de campo.
Un motor de accionamiento.
Un tacómetro.
Un voltímetro.
Un amperímetro
En seccionador.
Conectores.
PROCEDIMIENTO.-
Se conectó el circuito conforme el diagrama de conexionado.
Colocar el reóstato de campo al valor cero.
Alimentar con tensión desde la fuente al circuito de inducido de la máquina.
Aumentar en etapas, leer la velocidad n (velocidad), Iexc (corriente de excitación) e I
(corriente de carga en 10 etapas hasta llegar a la velocidad nominal en feunte
normal
DATOS Y RESULTADOS.-
De las pruebas se sacaron los datos siguientes y se calculó:
a) n vs U ; (Rexc = Cte.)
No Iexc Ii U n
1 0.86 0 0 0
2 0.86 0.36 20 95.1
3 0.84 0.40 41 202.8
4 0.83 0.44 60 302.2
5 0.83 0.49 100 508.9
6 0.83 0.51 130 663.4
7 0.82 0.54 160 817.0
8 0.82 0.56 180 922.9
9 0.82 0.58 200 1022.0
10 0.81 0.60 217 1112.0
b) n vs Iexc ; (U = Cte.)
No U Ii Iexc n
1 210 0.58 1.5 1279
2 209 0.58 1.82 1275
3 209 0.58 3.11 1246
4 208 0.58 3.63 1237
5 208 0.58 3.60 1233
6 208 0.58 3.40 1242
7 208 0.58 3.16 1247
CURVAS GRAFICAS:
a)
n vs U
1200
1000
800
n
600
400
200
0
0 50 100 150 200 250
b)
n vs Iexc
4
3.5
2.5
1.5
0.5
0
1230 1240 1250 1260 1270 1280 1290
Conclusiones y recomendaciones.-
En conclusión pudimos cumplir con los objetivos trazados en este tema y viendo además
en la segunda tabla que n iba en descenso cuando la corriente de excitación Iexc
aumentaba.
En la primera tabla se puede observar el aumento de n cuando se aumentaba el voltaje.
La recomendación seria de verificar la conexión porque una mala conexión deriva a dañar
el equipo y obtener datos erróneos.
Universidad Mayor de San Simón
Facultad de ciencias y tecnología
PRACTICA Nº 8
MOTOR D.C. SERIE
MATERIA: Laboratorio de máquinas DC.
ESTUDIANTES Gálvez Zavaleta Oliver
: Orellana claros juan
Bernardo
Céspedes Almendras Michael
DOCENTE: Ing. Juan Castillo Zegarra
CARRERA: Ing. Electromecánica
DIA: Jueves
HORARIO: 8:15—10:30 am
GRUPO : 03
GESTION: 2 -- 2016
