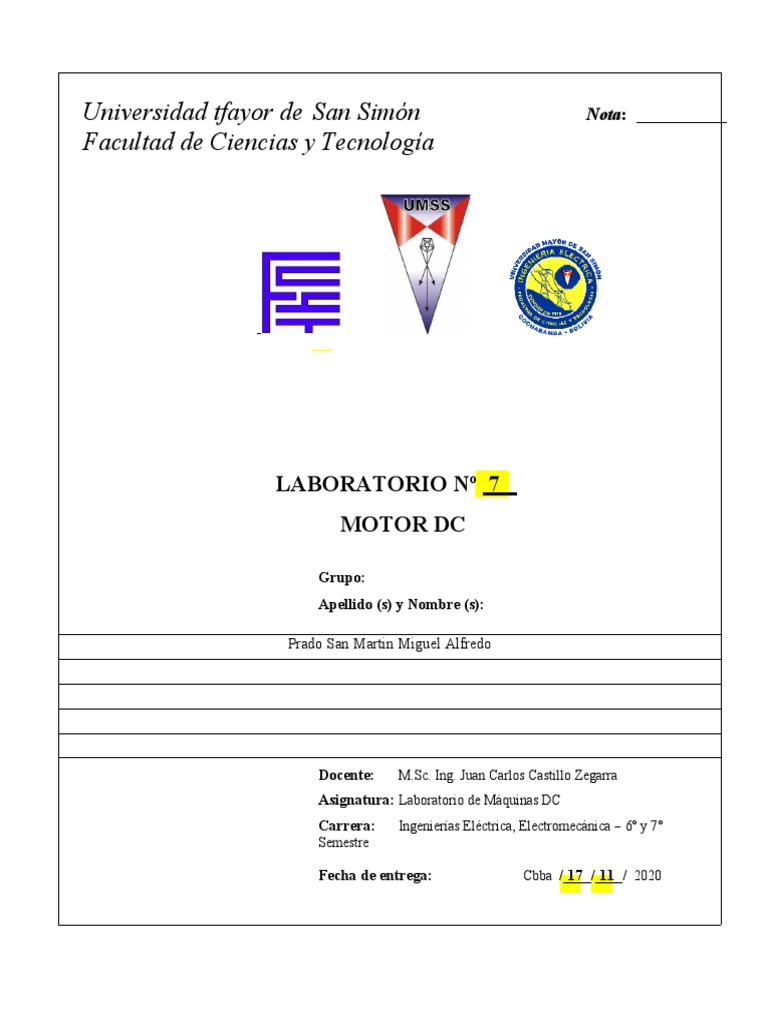

Universidad tfayor de San Simón Nota:
Facultad de Ciencias y Tecnología
LABORATORIO Nº 7
MOTOR DC
Grupo:
Apellido (s) y Nombre (s):
Prado San Martin Miguel Alfredo
Docente: M.Sc. Ing. Juan Carlos Castillo Zegarra
Asignatura: Laboratorio de Máquinas DC
Carrera: Ingenierías Eléctrica, Electromecánica 6º y 7°
Semestre
Fecha de entrega: Cbba / 17 / 11 / 2020
UtfSS – FCyT Ingenierías Eléctrica, Electromecánica Lab. Nº ___: TITULO
Universidad tfayor de San Simón Facultad de Ciencias y Tecnología
Ingenierías Eléctrica, Electromecánica 6º y 7° Semestre Laboratorio de Máquinas DC
MOTOR DC
I. OBJETIVOS
1. Instruir el principio de funcionamiento de los motores DC
2. Levantar las características de funcionamientos en vacío de los motores D.C. n vs U en la
condición de Rexc =ctte
3. Levantar las características de funcionamientos en vacío de los motores D.C. n vs Iexc en la
condición de U =ctte
4. Determinar la curva de magnetización de la maquina
5. Experimentar algunos casos relacionados al tema.
II. REVISIÓN BIBLIOGRÁFICA
El motor DC, siempre esta constituido por dos circuitos fundamentales: El circuito de excitación y el
circuito de inducido.
El circuito de excitación siempre debe ser el primero en ser activado por tensión eléctrica.
Posteriormente, El circuito del inducido debe ser alimentado por tensión de fuente D.C.
La condición de vacío significa que el eje del motor debe estar desenganchado de cualquier carga
mecánica para evitar la transmisión de energía mecánica.
Según su circuito:
Laboratorio de Máquinas DC 2020 2 Grupo Nº
Laboratorio de Máquinas DC 2020 3 Grupo Nº
U O−I ( R i+ R pc ) U −I ( R i+ R pc ) Por lo que
U O −EiO=I ( Ri + R pc )U −K nΦ pc =I ( Ri + R pc )n= Φ pc=K i excn= O
K Φ pc K i exc
se experimentará:
n=f ( U O ) con :iexc =ctten=f ( I exc ) con :U O =ctte
III. DIAGRAMA DE CONEXIONADO
IV. EQUIPOS Y MATERIALES
Una dinamo con devanado independiente
Un reóstato de campo
Un motor de accionamiento
Un tacómetro
Un voltímetro
Un amperímetro
Un seccionador
Conectores
V. PROCEDIMIENTO
Leer el esquema del circuito.
Seleccionar y registrar las características de los equipos.
Armar el circuito.
Recibir autorización del profesor.
Desenganchar del eje del motor cualquier carga mecánica.
Alimentar primero al circuito de excitación para producir campo magnético estacionario
Laboratorio de Máquinas DC 2020 4 Grupo Nº
(siempre primero).
Colocar el reóstato de campo al valor cero.
Alimentar con tensión desde la fuente al circuito de inducido de la máquina, Aumentar Uo en
etapas, leer velocidad n (velocidad), iexc (corriente de excitación), y I (Corriente de carga)
en 10 etapas hasta llegar a la velocidad nominal en forma lenta.
Después de realizar en punto anterior disminuir la tensión Uo en los mismos valores
prefijados anteriormente
Trazar ambas curvas en un mismo gráfico y compararlas.
Manteniendo la tensión constante Uo a su valor nominal (220 v dc) para producir la
velocidad nominal.
Variar el reóstato de campo en etapas crecientes (aumentado resistencia) leer iexc (corriente
de excitación), velocidad n y Uo (tensión)
Trazar ambas curvas (una de n vs Uo y otra n vs iexc) en un mismo grafico y comparar.
VI. LEVANTAMIENTDO DE DATOS Y TABULACIÓN
a) n vs U (Rexc = cte)
N Iexc I U n
1 0,49 0 0 0
2 0,48 0,91 219 1450
3 0,48 9,77 200 1322
4 0,48 0,74 181 1113
5 0,49 0,72 162 1056
6 0,49 0,68 141 919
7 0,49 0,66 121 782
8 0,49 0,61 101 652
9 0,49 0,61 82 514
10 0,49 0,58 60 369
11 0,49 0,49 21 109
b) n vs Iexc (U = cte)
N U I Iexc n
1 0 0 0,46 0
2 220 0,62 0,82 1114
3 219 0,62 0,82 1116
4 220 0,64 0,74 1170
5 220 0,67 0,67 1222
Laboratorio de Máquinas DC 2020 5 Grupo Nº
6 220 0,71 0,62 1274
7 220 0,74 0,57 1362
8 219 0,75 0,55 1351
9 220 0,79 0,52 1401
10 219 0,82 0,48 1450
VII.CURVAS GRAFICAS
a)
n vs U
1600
1400
1200
1000
800
600
400
200
0
0 50 100 150 200 250
Laboratorio de Máquinas DC 2020 6 Grupo Nº
b)
n vs Iexc
1600
1400
1200
1000
800
600
400
200
0
0.4 0.45 0.5 0.55 0.6 0.65 0.7 0.75 0.8 0.85
VIII. CONCLUSIONES
Como es la regulación de velocidad, cuando es varia Uo ¿es proporcional?
Si, su crecimiento llegaría ser constante y en la grafica podemos observar una recta ascendente.
Cómo se comporta la velocidad, cuando se varía iexc ¿es proporcional?.
No es proporcional, verificando en la curva graficada llegaría a ser una curva.
Laboratorio de Máquinas DC 2020 7 Grupo Nº
¿Cuál de ambas regulaciones efectuadas produce variaciones finas y que tramo de
velocidad regula cada uno de ellos?
La regulación que efectua variaciones finas es n vs U, debido a que su variación es constante y no es
una variación brusca.
A que se debe el cambio en el sentido de giro en el motor cuando se cambia la polaridad
Al sentido de alimentación, ya que cambia el sentido de la corriente y flujo.
IX. RECOMENDACIONES
Recomendaría, poner bien los datos en las tablas para poder graficar bien y obtener un mejor
resultado y una mejor grafica, así poder tener mejores resultados.
X. CONCLUSIONES
Se logro completar los objetivos dados, demostrando y graficando los objetivos.
