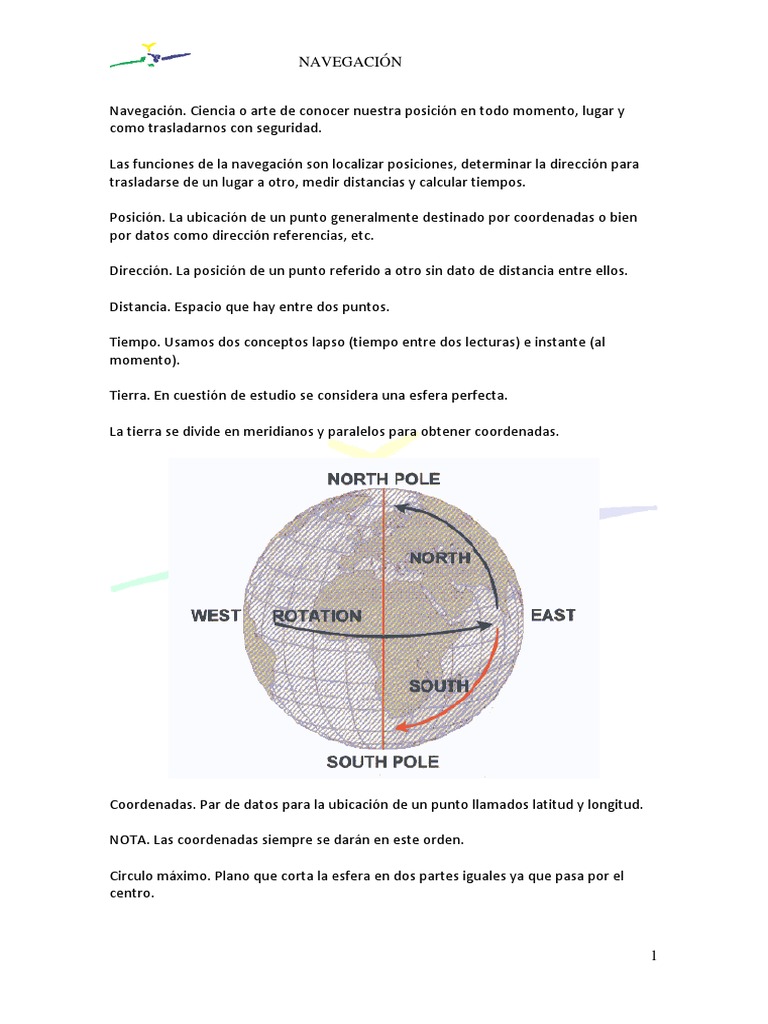

Navegación. Ciencia o arte de conocer nuestra posición en todo momento, lugar y
como trasladarnos con seguridad.
Las funciones de la navegación son localizar posiciones, determinar la dirección para
trasladarse de un lugar a otro, medir distancias y calcular tiempos.
Posición. La ubicación de un punto generalmente destinado por coordenadas o bien
por datos como dirección referencias, etc.
Dirección. La posición de un punto referido a otro sin dato de distancia entre ellos.
Distancia. Espacio que hay entre dos puntos.
Tiempo. Usamos dos conceptos lapso (tiempo entre dos lecturas) e instante (al
momento).
Tierra. En cuestión de estudio se considera una esfera perfecta.
La tierra se divide en meridianos y paralelos para obtener coordenadas.
Coordenadas. Par de datos para la ubicación de un punto llamados latitud y longitud.
NOTA. Las coordenadas siempre se darán en este orden.
Circulo máximo. Plano que corta la esfera en dos partes iguales ya que pasa por el
centro.
1
NAVEGACIÓN
Circulo menor. Plano que corta la esfera y es paralela al círculo máximo.
Ecuador. Línea imaginaria que corta la esfera en dos partes iguales ya que es un círculo
máximo.
Paralelo. Línea imaginaria paralela al ecuador hacia el norte o hacia el sur.
Meridiano. Semicírculo máximo que une al polo norte y polo sur.
Latitud. Arco de meridiano (semicírculo máximo) medido desde el ecuador hacia el
norte o hacia el sur con un máximo de 90º o hasta donde se encuentra el punto de
referencia.
Longitud. Arco de ecuador medido desde el meridiano de Greenwich hacia el este u
oeste con un máximo de 180º o a donde se encuentre el punto de referencia.
2
NAVEGACIÓN
Rosa de los vientos figura que cuenta con 32 puntos para definir la dirección del
viento.
3
NAVEGACIÓN
La Navegación se divide en:
Navegación Estimada: Es aquella en que se utiliza carta, plotter y computador y en
base a Velocidad, Tiempo y Distancia, según la aeronave a utilizar se puede PLANEAR
una ruta a volar.
Navegación Observada: Es aquella que una vez se ha hecho la ruta en carta y planeada,
se comprueba que ha sido correctamente elaborada con la observación de la superficie
terrestre.
Navegación por Radio ó Radio navegación: Aquella que se realiza en base a las
marcaciones que en la aeronave se tiene según el equipo de radio que esta a bordo de
la misma y de las estaciones en superficie y en la cual No se requiere observación
visual de la superficie.
Navegación Astronómica: Aquella que se realiza en base a la observación de los astros
ó cuerpos celestes y a un almanaque celeste, sextante y cronometro para navegar.
Navegación Satelital: Se realiza por medio de la marcación a bordo con el sistema G
P S que debe recibir al menos tres satélites para su funcionamiento correcto.
Para conocer la distancia entre dos puntos solo conociendo sus coordenadas existen
cuatro maneras o modos.
1. Cuando ambos puntos tienen latitud cero.
Ejemplo: A) Lat. 0° Long 015° W
B) Lat 0° Long 040° W
Diferencia angular de 25° que al ser multiplicados por 60 nos da 1500 N M
4
NAVEGACIÓN
2. Cuando ambos puntos tiene la misma longitud.
Ejemplo: A) Lat 15° N Long 040° W
B) Lat 30° N Long 040° W
Diferencia angular es de 15° que al ser multiplicados por 60 nos da 900 N M
3. Cuando ambos puntos tiene la misma latitud y no es 0° en este caso se utiliza el
apartamiento.
Apartamiento = Cos Lat. X 60 = 1º
Ejemplo: A) Lat 25 S Long 045° E
B) Lat 25°S Long 060° E
4. Cuando los puntos son diferentes coordenadas.
Ejemplo: A) Lat 25° N Long 050° W
B) Lat 0° Long 035° W
Milla náutica. 1852 metros, 1.852 Km, 1.15 st m
Milla estatuta. 1609 metros, 1.609 Km, 0.86886 N m
Un grado en un círculo máximo es igual a 60 MN.
Derrota. Trayectoria intentada de vuelo y que se intenta seguir.
Rumbo. Angulo comprendido entre el eje longitudinal de la aeronave y la línea de
norte y sur, es decir hacia a donde a punta la nariz de la aeronave.
5
NAVEGACIÓN
Se consideran tres (3) tipos de rumbo, a saber:
Rumbo Magnético.‐ Angulo comprendido entre el Norte Magnético y el Eje
Longitudinal de la aeronave.
Rumbo Verdadero.‐ Angulo comprendido entre el Norte Verdadero y el Eje
Longitudinal de la aeronave.
Rumbo de Compas.‐ Angulo comprendido entre la línea de fe del compas y el Eje
Longitudinal de la aeronave.
Rumbo Reciproco: Es el opuesto del Rumbo Conocido.
Trayectoria. Proyección en superficie del recorrido realizado por la aeronave.
Siempre se intenta que la trayectoria y la derrota sean iguales pero esto solo será
posible cuando el viento sea igual al del pronostico ó a 0 kts.
El rumbo será igual a la derrota y a la trayectoria solo cuando se tenga viento 0 Kts.
La distancia mas corta entre dos puntos será el arco del círculo máximo representado
por una línea recta llamada LÍNEA ORTODRÓMICA.
Mientras que una línea de rumbo constante se llamara LÍNEA LOXODRÓMICA.
6
NAVEGACIÓN
México tiene tres husos horarios.
Cancún – Tepic hora centro.
Tepic – Baja Sur hora de la montaña.
Baja California Norte ‐ hora pacifico.
Variación magnética. Es el ángulo entre el norte magnético y el norte verdadero.
7
NAVEGACIÓN
Computador.
Escala exterior. Siempre indica régimen, distancia o velocidad.
Escala interior. Siempre indica tiempo en minutos.
Climb.
El 10 de la escala gris Opuesto con el régimen deseado de la aeronave, en la escala
blanca exterior se busca la distancia vertical a recorrer, opuesto a esta en la escala gris
se lee el tiempo en recorrer.
Velocidad, tiempo y distancia.
Índice triangular de escala gris interior ∆ con velocidad de escala blanca exterior.
Escala blanca exterior se busca distancia a recorrer y en la escala gris interior se lee el
tiempo.
Dado que la escala gris, indica el tiempo en minutos, cuando se requiera usar
Segundos, se deberá colocar el número 36 que cuenta con un índice marcado como
SEC, y así se podrá usar segundos.
Consumo Horario.
Este ejercicio se realiza parecido al caso de Velocidad, Tiempo y Distancia, en este caso
el consumo se ajustara con el índice triangular de la escala gris opuesto en la escala
blanca, se busca lo que será el consumo, y en la escala gris se lee el tiempo.
Multiplicación.
Se ajusta uno de los factores en escala blanca exterior opuesta al índice 10 de la escala
gris interior. Posteriormente se busca el otro factor en escala gris y opuesta a este se
leerá el resultado en la escala blanca.
8
NAVEGACIÓN
División.
Se ajusta el dividendo en escala exterior opuesta al dividendo en escala intermedia el
resultado se leerá al índice 10 de escala intermedia.
Cosenos.
Se ajusta en la cara del viento TAS con 10 al lado izquierdo del TAS hay una banda
negra para leer los cosenos.
Conversiones.
Se utiliza el lado de regla de calculo y tomando en consideración los valores siguientes
como referencia.
1 MN = 1.852 Km. ò 1.15 MS
1 MS = 1.609 Km.
1 Gal = 3.8 Lts.
1 Kg = 2.2 Lbs.
1 mts = 3.28 ft.
Temperature ISA (International Standard Atmosphere).
Se ajusta en la ventana izquierda MACH INDEX y con altitud conocida y se ve abajo la
punta opuesta que indicara la temperatura I S A a esa altitud.
Altitud Densimétrica:
Se ajusta la altitud presión en la ventana blanca y opuesto con la temperatura de la
escala gris, en la ventana superior se leerá la altitud den simétrica.
Alcance
La aeronave A paso sobre la estación X a las 12:30 con una velocidad de 90 M P H
La aeronave B pasó sobre la estación X a las 13:00 con una velocidad de 330 M P H
Si ambas aeronaves llevan la misma ruta y destino a que hora la aeronave A será
alcanzada por la aeronave B y a qué distancia?
Se requiere saber primero la distancia recorrida por A se ajusta la velocidad con el
índice triangular ∆, se busca entonces la distancia que recorrió en la diferencia de
tiempo.
Se obtiene la diferencia de velocidades y con esa velocidad se busca el tiempo en que
recorre la distancia recorrida por A, con esto se obtiene el tiempo y por consecuencia
la hora de Alcance.
Con la velocidad de A se debe obtener la distancia recorrida, en esa distancia se
efectuara el alcance.
Comprobación: Con la velocidad de B, se busca la distancia recorrida con el tiempo de
Alcance.
9
NAVEGACIÓN
Encuentro:
La aeronave A paso sobre la estación X a las 23:50 con una velocidad de 120 Kts.
La aeronave B paso sobre la estación Y a las 00:30 con una velocidad de 250 Kts.
La distancia entre las estaciones es de 500 N M
A que hora y a que distancia será el encuentro?
Se requiere saber primero la distancia recorrida por A. se ajusta la velocidad de A en
escala blanca opuesta con el índice triangular de la escala gris ∆, se busca entonces la
distancia recorrida en la diferencia de tiempo.
Una vez que se conoce, se efectuara una resta de la distancia recorrida a la distancia
total, y se suman las velocidades de A y B, con esa velocidad se busca el tiempo en
que se recorre la distancia restante.
Conociendo entonces el tiempo de encuentro, para conocer la distancia del punto X, se
calcula con la velocidad de A en el tiempo Total.
Altitud densimétrica.
Es la altitud presión corregida por temperatura. Se ajusta en la ventana inferior altitud
presión opuesto a temperatura y en la ventana superior se leerá la altitud
densimétrica.
Millas Fuera de Ruta.
Conociendo la distancia Total de Ruta, tomar la distancia volada y ajustarla en la cara
de viento con el índice TAS, buscar en la escala exterior la distancia fuera de ruta,
debajo de esta se ve la desviación que se tiene, siguiente paso, se ajusta la distancia
remanente de ruta y se ajusta con TAS, buscar entonces la distancia fuera de ruta, y
debajo de esta se lee la contra deriva por corregir.
Viento al Despegar ò Aterrizar.
Se coloca el TAS en 10 en la Escala Blanca Exterior. En la Escala Blanca Interior, se
ajusta el rumbo de pista con TC, se busca el viento Reportado en la escala verde, se
coloca un punto en el computador, el punto se traslada hacia la línea Vertical, esto nos
indicará como nos afecta el viento de frente ò de cola, posterior el punto del viento se
traslada hacia la línea Horizontal, lo que indica en la línea horizontal se busca en la
escala Exterior y se leerá cuanto nos afecta el viento cruzado.
Planeación de Rutas.
1.‐ Ubicar elevaciones de Origen y Destino, anotar en la gráfica correspondiente.
2.‐ Trazar la ruta en la carta, de manera que No pase por alguna elevación peligrosa.
3.‐ Determinar la distancia a volar, el rumbo ó rumbos a volar y la altitud más
conveniente para ello.
4.‐ Determinar el T o C y T o D de la ruta, en tiempo y distancia, así mismo se sabrá
entonces la distancia en vuelo de crucero.
ToC. ‐ Top of Climb ToD. ‐ Top of Descend
5.‐ Determinar el tiempo en crucero, tiempo de ruta, consumo horario.
10
NAVEGACIÓN
Cada Día Me Ves Volar mas Rápido?
C = Rumbo de Compas
D = Desvió
M = Rumbo Magnético
V = Variación Magnética
V = Rumbo Verdadero
R = Rumbo Reciproco
El Rumbo de Compas es el que indica directamente la brújula.
Desvió es la diferencia que tiene la brújula con respecto al norte magnético. (Véase el
tema de Magnetismo)
El Rumbo Magnético es aquel con referencia al norte magnético.
Variación Magnética es la diferencia que hay entre Norte Magnético y Norte
Verdadero.
Rumbo Verdadero es con referencia al Norte Verdadero.
Proyecciones.
Tres tipos de proyecciones son comunes en la aviación.
1. Mercator (cilíndrica). Proyección usada en latitudes ecuatoriales y bajas. En
esta proyección se realizan los planisferios.
2. Lambert (cónica). Para latitudes medias y medias altas. En esta proyección
siempre deberá indicarse los paralelos estándar o automecoicos esto es los
paralelos en los cuales la proyección ha sido adaptada a fin de que un grado de
longitud equivale a 60 MN.
11
NAVEGACIÓN
3. Gnomónica. Proyección utilizada en latitudes altas o casquetes polares.
Mapa. Proyección gráfica de una parte de la superficie terrestre.
Carta aeronáutica. Proyección gráfica de una parte de la superficie terrestre elaborada
con fines de navegación.
Escala. Equivalencia o relación que existe entre una medida en la carta y la medida en
la superficie.
Ej. Una escala 1:1, 000,000 nos indica que una pulgada medida en la carta equivale a
un millón de pulgadas en superficie.
Escalas comunes.
a) Local 1:250,000
b) Seccional 1:500,000
c) Regional 1:1, 000,000 a esta escala también se conoce como W A C.
World Aeronautic Chart.
12
NAVEGACIÓN
Leyenda significa: Lo que esta a continuación debe de leerse.
Tintas de gradiente. Mientras mas baja sea la elevación el color será mas claro
aumentando su color e intensidad llegando a negro a mayores elevaciones.
La MEF (Mayor Elevation Figure). No es una altitud de seguridad.
Magnetismo. Propiedad de un cuerpo de Atraer a otro.
Material Diamagnético. Un material que no es afectado por el magnetismo.
Brújula. Es un instrumento usado para conocer el rumbo magnético ya que siempre
esta orientado al norte magnético.
Rumbo de compás. Es el que vemos en la brújula.
TODOS LOS INSTRUMENTOS TIENEN DOS TIPOS DE ERRORES.
Errores fijos de los instrumentos. Por instalación y por construcción.
Errores variables. Presión, temperatura, posición, y ajuste.
Error de paralaje. Varía según la posición de observador.
Brújulas magnéticas. Son periódicas o aperiódicas.
Periódica. Tiene una oscilación para su ajuste.
Aperiódica. Cuando un solo movimiento recupera su estabilidad.
Variación magnética. El ángulo formado entre norte magnético y norte verdadero.
Variación Este es cuando el norte magnético esta al Este del norte verdadero.
13
NAVEGACIÓN
La brújula al salir de fabrica sale ya orientada al norte magnético, pero al ser instalada
en la aeronave , el magnetismo del fuselaje le desvía, por lo que el técnico mecánico la
ajusta según los rumbos magnéticos, ( a esto se llama calibración) una vez hecho esto
con motor apagado, se arranca motores para volver a ajustarlos y una vez hecho esto
el error que presente la brújula se anota en una tabla que se anexa a la brújula
(compensación) y esa corrección se llama Desvió.
Línea isoporica. Es una línea que une puntos con igual cambio de variación anual.
Línea agónica. Línea que une puntos de variación 0. (CERO)
Línea Isógona. Línea que une puntos de igual variación magnética.
Rosa de los vientos. Circulo que tiene marcado 32 puntos que corresponden a 4
cardinales 4 cuadrantales 8 octantales y 16 cuartas*
*NOTA ESTAS NO SE UTILIZAN EN AVIACIÓN.
Sistema Pitot‐estático. Sistema que esta formado por un tubo Pitot que mide la
presión dinámica y toma la presión estática.
14
NAVEGACIÓN
Utilizado para la indicación de tres Instrumentos: velocímetro, altímetro, y VSI.
El tubo Pitot esta orientado paralelo al aje longitudinal de la aeronave. A fin que reciba
el viento de frente y en consecuencia presión dinámica.
La presión estática sirve para los indicadores de altímetro y VSI.
La presión Estática se obtiene de la Capa Limite, por las tomas de Estática.
Estas Tomas se localizan a un costado de la aeronave, donde No se afecta la presión.
Velocidad indicada. Es lo que marca el instrumento.
Velocidad calibrada. Velocidad indicada corregida a errores de instrumento y de
posición.
Velocidad verdadera. Velocidad a la que la aeronave se desplaza en relación de la masa
de aire que le rodea es velocidad calibrada corregida por presión y por temperatura no
depende del viento.
15
NAVEGACIÓN
Velocidad absoluta. Es la velocidad que tiene la aeronave al terreno y la resultante de
velocidad verdadera y la velocidad del viento.
La velocidad indicada y calibrada será igual cuando no hay error de instrumento e
instalación y la velocidad verdadera y absoluta será igual cuando no exista viento
cuando sea viento de través.
V1 (velocidad de decisión). Velocidad a la cual el piloto en carrera de despegue decide
si continúa con el despegue o aborta en caso de tener una falla. (Falla antes de V1
corta motor después de esta velocidad se tiene que ir al aire)
VR (velocidad de rotación). Velocidad a la cual se cambia la configuración de la
aeronave.
V2 (velocidad de ida al aire). Velocidad a la cual la aeronave esta en el aire inicia
despegue ascenso.
Vs (velocidad de stall). Velocidad de desplome de aeronave.
Desplome. Cuando el perfil tiene gran ángulo de ataque y pierde sustentación por baja
velocidad.
Vs1. Velocidad de stall en configuración de despegue.
Vs0. Velocidad de stall en configuración de aterrizaje.
**La diferencia entre Vs1 y Vs0 son las aletas y que para despegar (VS1) es un % de
aletas y para aterrizar (VS0) es el 100% de aletas.**
Vat. Velocidad al cruce de cabecera. Es con esta velocidad con la que se da la categoría
de aeronave.
Va. Velocidad de maniobra. Velocidad a la cual se pueden realizar diferentes
maniobras sin sufrir daños estructurales.
Vmc. Velocidad mínima de control.
Vmca. Velocidad mínima de control en el aire.
Vmcg. Velocidad mínima de control en la tierra.
Vle. Velocidad de extensión de tren.
16
NAVEGACIÓN
Vlo. Velocidad de operación con tren extendido.
Vfe. Velocidad de extensión de flaps.
Vfo. Velocidad de operación de flaps extendidos.
Vat. Equivalente a 1.3 de Vso.
Vy. Mejor VELOCIDAD de ascenso.
Vx. Mejor ANGULO ò REGIMEN de ascenso.
Vne. Velocidad de NUNCA EXCEDER.
Vmo/Mmo. Velocidad Máxima de operación, Velocidad Mach
Velocidad de penetración. Velocidad a la cual se puede entrar a una zona de mal
tiempo sin que sufra daños estructurales la aeronave.
Altímetro. Es un barómetro aneroide ya que tiene una capsula aneroide en su interior
17
NAVEGACIÓN
Numero Kollsman. Ventanita se ajusta la lectura que se indica llámese QNH, QNE, QFE.
QNH: Presión de la estación reducida al nivel medio del mar. Es decir presión de
estación más una columna de aire imaginaria al nivel medio del mar.
QNE: Presión atmosférica tipo que equivale a 29.92 pulgadas de mercurio.
QFE: Presión de la estación.
QNH: Indica elevación en superficie
QNH AJUSTADO Y VOLANDO: Indica ALTITUD
QNE Ajustado: indica altitud presión pero en vuelo se llama nivel de vuelo, si se esta
arriba de 20,000´
QFE: En tierra cero, y en vuelo altura.
Altitud presión. Lectura que da el altímetro cuando se ajusta QNE.
Altitud indicada. Es la que indica el altímetro directamente.
Altitud verdadera. Es la distancia real que existe entre la aeronave y el nivel medio del
mar.
Altitud densimétrica. Es la altitud presión corregida por temperatura no se usa
normalmente solo es para fines de despacho y rendimiento.
18
NAVEGACIÓN
Cuando se vuela de una zona de alta presión o alta temperatura a una zona de baja
presión o baja temperatura la altitud indicada será mayor a la verdadera y lo opuesto
será de baja a alta.
NDB (Non Directional Beacon).
Radio faro no direccional, estación emplazada en superficie con fines de navegación,
transmite señal en ondas radiales circulares y sin dirección la frecuencia que usa
normalmente es 200 a 415 Khz. Y de 1600 a 1745 Khz. son bajas y medias frecuencias y
esta señal se recibe en la aeronave con el instrumento ADF.
ADF (Automatic Directional Finder).
Buscador automático de direcciones, este sistema esta formado por un receptor con
selector de frecuencias antena Loop, antena direccional, y carátula azimutal con aguja
indicadora.
Este receptor permite recibir las frecuencias de 200 a 415 Khz, 1600 a 1745 Khz. Que
son las frecuencias del NDB y también las frecuencias de 500 a 1600 Khz, que son las
frecuencias de la banda comercial de A M.
QDM. Rumbo a la estación sin presencia de viento.
QDM. = RUMBO MAGNÉTICO + MARCACIÓN RELATIVA.
RUMBO MAGNÉTICO = 165º
ADF (MARCACIÓN RELATIVA) = 150º
QDM = 315º
19
NAVEGACIÓN
+
Una estación para poder ser utilizada necesita tener dos cosas.
1. Frecuencia.
2. Identificación.
Intercepción de QDM
Para hacer una intercepción se debe seguir 4 pasos:
a) en donde estoy?
b) a donde voy?
c) diferencia angular por dos = a constante
Las constantes comunes son 30º, 45º, 60º,90º.
d) Aplicar constante para conocer el rumbo de acomodamiento.
Si vamos de entrada (in bound) se aplica:
De + a – constante +
De – a + constante –
Si vamos de salida (out bound) se aplica:
De + a – constante –
De – a + constante +
Virajes.
Pueden ser en cualquier sentido derecha o izquierda y son 4.
1. Procedimiento.
a).‐ del rumbo 090º virar al rumbo 045º
b).‐mantener un minuto ese rumbo
c).‐virar en sentido opuesto al primer viraje al rumbo reciproco del rumbo al
que se viro 225º
20
NAVEGACIÓN
d).‐ mantener este rumbo a manera de interceptar la radial, qdm ò referencia
visual con rumbo reciproco al rumbo original (090º) que en este caso es 270º
2. Gota.
a).‐ del rumbo 090º virar 30º (a rumbo 060º)
b).‐ mantener un minuto este rumbo
c).‐virar en sentido opuesto al primer viraje al rumbo reciproco del rumbo
original (090º) en este caso al rumbo 270º y Debemos quedar en la radial, qdm
ò referencia visual con este rumbo .
3. Reversible.
a).‐ del rumbo 090º virar al rumbo 010º (80º)
b).‐ al momento de alcanzar este rumbo 010º virar en sentido opuesto 260º
c).‐ al terminar este viraje Debemos de haber quedado en sentido opuesto a la
radial, qdm ò referencia visual.
4. Doble check.
Como su nombre lo indica, en este viraje se debe pasar dos veces sobre la
estación, y este viraje no es otra cosa que un viraje de Gota, al QDM pedido se
suma o resta 30º y al checar la estación virar a este rumbo, mantener durante
un minuto, para después virar hacia el lado mas largo a fin de pasar la estación
con el rumbo de salida escogido.
21
NAVEGACIÓN
VOR (Very high frequency Omni bearing Range).
Radio faro omnidireccional de muy alta frecuencia, frecuencia de 108.0 a 117.975 Mhz.
Estación en tierra y se recibe en la aeronave con el instrumento VOR la perilla se llama
OBS y en esta se ajusta la radial indicada la aguja de en medio es el CDI.
La banda asignada al VOR comprende de 108.0 a 111.8 Mhz. Como VOR de Baja con
alcance de 40 N.M. de 108.1 a 111.9 Mhz. Como VOR Terminal con alcance de 25
N.M. y de 112.0 a 117.975 Mhz. Como VOR de Ruta con alcance de 100 N.M.
CDI (course deviation indicator).
Del punto del centro al extremo son 10º no importa si es derecha o izquierda.
Cuando indica “TO” la radial se lee abajo.
Cuando indica”FROM” la radial se lee arriba.
Esto es para reporta en una radial inbound (hacia estación) outbound (hacia fuera de
estación).
22
