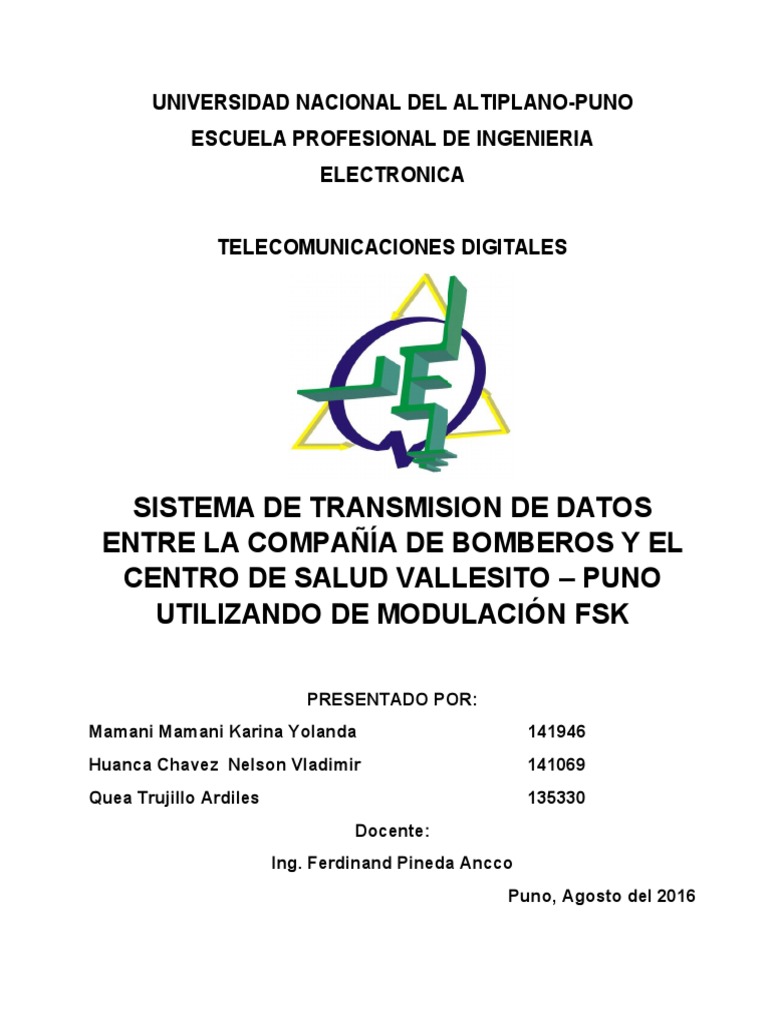

UNIVERSIDAD NACIONAL DEL ALTIPLANO-PUNO

ESCUELA PROFESIONAL DE INGENIERIA

ELECTRONICA

TELECOMUNICACIONES DIGITALES

SISTEMA DE TRANSMISION DE DATOS

ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO – PUNO
UTILIZANDO DE MODULACIÓN FSK

PRESENTADO POR:
Mamani Mamani Karina Yolanda 141946
Huanca Chavez Nelson Vladimir 141069
Quea Trujillo Ardiles 135330
Docente:
Ing. Ferdinand Pineda Ancco
Puno, Agosto del 2016
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

1. TITULO

SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE

BOMBEROS Y EL CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO
MODULACIÓN FSK

2. RESUMEN

El objetivo del presente trabajo es implementar un circuto modulador FSK para la

transmisión y envío de datos, entre la compañía de bomberos y el centro de salud
Vallesito, para aumentar la rápida intervención de los especialistas de salud y disminuir
costos en la comunicación entre las las instituciones.
El sistema se diseñó y se mejora con análisis matemático teórico y práctico, el cual usa un
modulador XR-2206 y un demodulador XR-2211.
El sistema será capaz de transmitir un video juego sin ningún tipo de interferencia entre
dos usuarios.

3. ABSTRACT

DATA TRANSMISSION SYSTEM BETWEEN THE COMPANY OF FIREFIGHTERS AND

HEALTH CENTER VALLESITO - PUNO USING FSK MODULATION SYSTEM

The objective of this work is to implement a modulator circuit FSK for transmission and
sending data between the fire company and the health center Vallesito, to increase the
rapid intervention of thehealth specialists and reduce costs in communication among the
institutions.

The system was designed and improved with theoretical and practical mathematical
analysis, which uses a XR-2206 modulator and demodulator XR-2211.

The system will be capable of transmitting a video game without any interference between
two users.

________________________________________________________________________________________
1
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

4. CONTENIDO

1. TITULO .................................................................................................................................................. 1
2. RESUMEN.............................................................................................................................................. 1
3. ABSTRACT ............................................................................................................................................. 1
4. CONTENIDO .......................................................................................................................................... 2
5. INTRODUCCION..................................................................................................................................... 3
6. ESTADO DEL ARTE ................................................................................................................................. 3
6.1. COMUNICACIÓN ENTRE COCHES ................................................................................................... 3
6.2. PROYECTO LOON ........................................................................................................................... 3
7. SECCIONES ............................................................................................................................................ 4
7.1. MODULADOR FSK CON EL CI XR-2206 ............................................................................................ 4
7.2. CI XR-2206 ..................................................................................................................................... 5
7.3. CIRCUITO DEL MODULADOR FSK (XR- 2206)................................................................................... 5
8. ANÁLISIS MATEMÁTICO ........................................................................................................................ 6
9. DEMODULADOR FSK CON EL CI XR-2211 ............................................................................................... 8
10. CÁCULOS MATEMÁTICOS PARA LA DEMODULACIÓN ......................................................................... 9
11. COMUNICACIÓN ENTRE DOS PC CON ARDUINO .............................................................................. 12
12. RESULTADOS Y RECOMENDACIONES ............................................................................................... 16
12.1. CÁLCULO DEL ERROR PORCENTUAL ................................................................................ 16
13. BIBLIOGRAFIA.................................................................................................................................. 17

________________________________________________________________________________________
2
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

5. INTRODUCCION

En nuestra sociedad las enfermedades y accidentes se incrementan

progresivamente .

Las vidas humanas deben ser intervenidas rápida y adecuadamente con un médico
especialista, ya que esto ayudaría salvaguardar a muchas personas.

Por tal motivo implentaremos el sistema de transmisión de datos entre la compañía

de bomberos y el centro de salud Vallesito-Puno utilizando el modulador FSK.

La modlación por desplazamiento de frecuencia o FSK, es una técnica de

modulación para la transmisión digital de información utilizando dos o más
frecuencias. Las ventajas de la modulación FSK es inmune a las interferencias, dado
que la señal modulada codifica la información y tales condiciones son muy buenas
para una comunicación pero también tiene desventajas y una de ellas es tiene un
mayor ancho de banda lateral es decir una por cada armónica.

6. ESTADO DEL ARTE

6.1. COMUNICACIÓN ENTRE COCHES

A través de una conexión Wireless podemos conducir de una manera mucho más
segura.El principal objetivo es evitar colisiones entre coches para reducir al máximo
las víctimas por accidentes de carretera.

Todo ello se ha conseguido gracias a General Motors, laUniversidad de Michigan y y

la “NationalHighwayTraffic Safety Administration“.

6.2. PROYECTO LOON

Miles de millones de personas conseguirán sin conexión online podrán obtenerla a

través de globos de helio.

La expansión de Internet a nivel mundial daría oportunidades en educación,

información y cultura a más de 4.000 millones de personas en el planeta.

Este macro-proyecto a nivel mundial está protagonizado por dos gigantes del sector
de internet y las comunicaciones: Facebook y Google. La primera se involucró en el
proyecto tras la adquisición de una TitanAerospace, empresa que gestiona energías

________________________________________________________________________________________
3
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

alternativas futuras y la segunda tras trabajar con la empresa de globos de helio

RavenAerostar.

7. SECCIONES

7.1. MODULADOR FSK CON EL CI XR-2206

La modulación FSK (Modulación Digital de Frecuencia)

La salida de un modulador de FSK binario, es una función escalón en el dominio del
tiempo. Conforme cambia la señal de entrada binaria de 0 lógico a 1 lógico o
viceversa, la salida del FSK se desplaza entre dos frecuencias: una frecuencia de
marca de 1 lógico y una frecuencia de espacio de 0 lógico. Con el FSK binario, hay
un cambio en la frecuencia de salida, cada vez que lacondición lógica de la señal de
entrada binaria cambia. Un transmisor de FSK binario como se muestra en la figura
1.

Imagen 01:Señales de la modulacion FSK

El anterior grafico es una muestra de una señal de entrada binaria y modulada en

FSK, en donde el “0” lógico es representado con una señal análoga de menor
frecuencia que la representada con un “1” lógico.

________________________________________________________________________________________
4
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

7.2. CI XR-2206

XR-2206: (Imagen 02) Es un circuito itegrado de funciones monolíticas capaz de

generar alta calidad de señales (seno, cuadrada, triangular, rampa y pulso en forma
de ola). El resultado en forma de ola puede ser ambas y freuencia de operación
puede ser seleccionada externamente en mas de un rango de 0.01Hz a mas de
1MHz.

Imagen 02: CI XR-2206

7.3. CIRCUITO DEL MODULADOR FSK (XR- 2206)

A continuación se muestra el montaje del modulador FSK (Figura 03).

}

Imagen 03: Diagrama electrónico del modulador XR-2206.

________________________________________________________________________________________
5
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

R(200ohm) está en los pines 13 y 14 es la resistencia que se utiliza para controlar la

distorsión de la modulación, es decir; si quitamos esta resistencia será una onda
triangular al poner una resitencia ya sea de 1KΩ la onda será sinusoidal.

 𝐑 𝟑 y el condensador de 10uf mas las resistencias.de 5.1k se utilizan para

controlar la amplitud de laseñal de salida.
 𝐂𝟒 actúa como filtro de rizos que podría haber en la alimentación.

Todos estos componentes son recomendados para obtener una señal de

modulación óptima.

Las resistencias en el diagrama del XR-2206 como R1 y R2, las cuales se conectan
a los pines 7 y 8 respectivamente. Dependiendo de la polaridad de la señal lógica en
el pin 9, una de estas resistencias es activada. Si en el pin 9 se tiene un voltaje ≥ 2v,
solamente R1 es activada. Similarmente, si el nivel de voltaje en el pin 9 es ≤1v, se
activa solo a R2.

8. ANÁLISIS MATEMÁTICO
La frecuencia de salida puede ser acotada a dos niveles, 𝑓1 𝑦 𝑓2 como:

1
𝑓1 = Ecuación 1
𝑅1 ×𝐶

1
𝑓2 = Ecuación 2
𝑅2 ×𝐶

8.1. TEÓRICO

Para nuestro caso, dicho circuito se diseñó para los siguientes valores de frecuencias
esto reemplazando en la ecuación 1 y ecuación 2:

1
𝑓1 = = 1190.47𝐻𝑧
8400 × 100 × 10−9

1
𝑓2 = = 2000.0𝐻𝑧
5000 × 100 × 10−9

________________________________________________________________________________________
6
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

Los resultados se muestran en las siguientes imágenes.

Imagen 04.

En la frecuencia 𝑓1 = 1.474𝐾𝐻𝑧.

Imagen 05.

________________________________________________________________________________________
7
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

En la frecuencia 𝑓2 = 2.484𝐾𝐻𝑧.

imagen 06.

8.2. PRÁCTICO
Con los valores medidos de la resistencia, se obtuvo lo siguiente:

Para 𝑓1 : Para 𝑓2 :

1 1
𝑓1 = 𝑓2 =
8.33𝑘Ω × 100 × 10−9 4.98𝑘Ω × 100 × 10−9

𝑓1 = 1200.4𝐻𝑧
𝑓2 = 2008.0𝐻𝑧

9. DEMODULADOR FSK CON EL CI XR-2211

E l XR-2211 es el dispositivo seleccionadopara la demodulación y se integra de un

sistema de phaselockedloop (PLL) “bucle de enganche de fase” especialmente
designado para aplicaciones de datos en comunicaciones ya que este integrado es
capaz de detectar las dos fiferentes frecuencias que le entrega el modulador. Es
capaz particularmente diseñado para aplicaiones de demodulación FSK.

________________________________________________________________________________________
8
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

9.1. CICUITO DEL DEMODULADOR CI XR-2211

Imagen 07. Demodulador FSK XR2211

10. CÁCULOS MATEMÁTICOS PARA LA DEMODULACIÓN

10.1. TEÓRICO
Donde:

𝑓1 = 1190.47𝐻𝑧
𝑓2 = 2000.0𝐻𝑧

a) Cálculo de lafrecuencia central (𝑓0 ).

𝑓0 = √1190.47 × 2000
𝑓0 = 1543.03𝐻𝑧

b) Cáculo de 𝑅0 .

10𝑘
𝑅0 = 20𝑘 + ( )
2
𝑅0 = 25𝑘

________________________________________________________________________________________
9
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

c) Cálculo de 𝐶0 .

1
𝐶0 =
25000 × 1543

𝐶0 = 25.92𝑛𝐹

d) Cálculode𝑅1 .
Se utiliza el valor recomendado en el datasheet para 𝑅0 = 20𝑘

20𝑘 × 1543 × 2
𝑅1 =
1190.47 − 2000

𝑅1 = 76.26𝑘Ω

e) Cálculo de 𝐶1 .
Donde: 𝜍 = 0.5

1250 × 25.92𝑛𝐹
𝐶1 =
76.26 × 103 × (0.5)2

𝐶1 = 1.69𝑛𝐹

f) Cálculo de 𝑅𝑓 .

𝑅𝑓 = 5(𝑅1 )
𝑅𝑓 = 5(76.26 × 103 )
𝑅𝑓 = 381.3𝐾Ω

g) Cálculo de 𝑅𝐵 .

𝑅𝐵 = 5(𝑅𝑓 )
𝑅𝐵 = 5(381.3𝑘Ω)
𝑅𝐵 = 1.9𝑀Ω

h) Cálculo de 𝑅𝑆𝑈𝑀 .

________________________________________________________________________________________
10
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

(𝑅𝑓 + 𝑅1 )𝑅𝐵
𝑅𝑆𝑈𝑀 =
(𝑅𝑓 + 𝑅1 + 𝑅𝐵 )

(381.3𝑘Ω + 76.26𝑘Ω)1.9𝑀Ω
𝑅𝑆𝑈𝑀 =
(381.3𝑘Ω + 76.26𝑘Ω + 1.9𝑀Ω)

𝑅𝑆𝑈𝑀 = 368.75𝑘Ω

i) Se utiliza el valor recomendado para: 𝐶𝑓 = 1𝑛𝐹

10.2.DEMODULADOR PRACTICO

El resultado de las prácticas realizadas en laboratorio se muestra en las siguientes

imágenes:

Imagen 08

________________________________________________________________________________________
11
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

Imagen 09

11. COMUNICACIÓN ENTRE DOS PC CON ARDUINO

Arduino es una plataforma de hardware y software de código abierto, basada en una

sencilla placa con entradas y salidas, analógicas y digitales, en un entorno de desarrollo
que está basado en el lenguaje de programación Processing.

Es decir, una plataforma de

código abierto para prototipos
electrónicos.
Al ser open source, tanto su
diseño como su distribución,
puede utilizarse libremente para
el desarrollo de cualquier tipo de
proyecto sin necesidad de
licencia.

Arduino se enfoca en acercar y Imagen 10

facilitar el uso de la electrónica y
programación de sistemas embebidos en proyectos multidisciplinarios.

________________________________________________________________________________________
12
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

Algunas especificaciones sobre el arduino uno (tabla 01)

Microco Frec. de Entradas/salida Ent. Memoria

Modelo Vin. Vsist. PWM UART
ntrolador reloj s digitales analógicas flash

Arduino ATmega3
7-12V 5V 16MHz 14 6 6 1 32Kb
Uno 28

La programación utilizada para comunicar entre dos PCS fue la siguiente

Imagen 11
________________________________________________________________________________________
13
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

conexiones de arduino para el proceso de comunicación entre dos PC´s.

Imagen 12
Implementado de la placa del modulador y demodulador (imagen 09)

Imagen 13

________________________________________________________________________________________
14
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

Después se implemento para la transmisión de datos y los resultados fueron los siguientes

Imagen 14

Imagen 15

________________________________________________________________________________________
15
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

12. RESULTADOS Y RECOMENDACIONES

 Se comprobó que cuando la resistencia 𝑅2 > 𝑅1 , en la salida se muestra que

𝑓1 > 𝑓2 . Eso dependerá de cada uno como quiere que sea mayor frecuencia
en el 0 logico o en el 1 logico.

 Revisar adecuadamente todos los componentes y las conecciones del

circuito.

 Revisar cada momento las salidas de las frecuencias, puede variar en cada
cambio que se hace en el circuito.

 Comprobar siempre el buen estado de los equipos y componentes antes de

realizar el circuito, puesto que causarían errores en los resutados finales.

12.1. CÁLCULO DEL ERROR PORCENTUAL

Para 𝑓1 .
|𝑣𝑎𝑙𝑜𝑟 𝑡𝑒𝑜𝑟𝑖𝑐𝑜 − 𝑣𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙|
𝐸= ∗ 100%
𝑣𝑎𝑙𝑜𝑟 𝑡𝑒𝑜𝑟𝑖𝑐𝑜

|1200.4𝐻𝑧 − 1190.47𝐻𝑧|
𝐸= ∗ 100%
1190.47𝐻𝑧

𝐸 = 0.8%
Para𝑓2 .
|𝑣𝑎𝑙𝑜𝑟 𝑡𝑒𝑜𝑟𝑖𝑐𝑜 − 𝑣𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙|
𝐸= ∗ 100%
𝑣𝑎𝑙𝑜𝑟 𝑡𝑒𝑜𝑟𝑖𝑐𝑜

|2000.0𝐻𝑧 − 2008.0𝐻𝑧|
𝐸= ∗ 100%
2000.0𝐻𝑧
𝐸 = 0.4%

________________________________________________________________________________________
16
 SISTEMA DE TRANSMISION DE DATOS ENTRE LA COMPAÑÍA DE BOMBEROS Y EL
CENTRO DE SALUD VALLESITO - PUNO UTILIZANDO EL SISTEMA DE MODULACIÓN FSK
_______________________________________________________________________________________

13. BIBLIOGRAFIA

 Tomasi, Wayne. “Sistemas de Comunicaciones Electrónicas”, Editorial

Prentice Hall, 2nd ed., 1996.
 Stremler, Ferrel.Sistemas de Comunicación. Alfaomega. 1989
 Herrera Pérez Enrique. Introducción a las Telecomunicaciones Modernas.
Limusa. 2001
 Pierce John. Señales: La Ciencia de las Telecomunicaciones. Reverte. 1985
 O’reilly, J. J. Principios de Telecomunicaciones, Segunda Edición. Addison
Wesley Iberoamericana. 1994.

________________________________________________________________________________________
17
