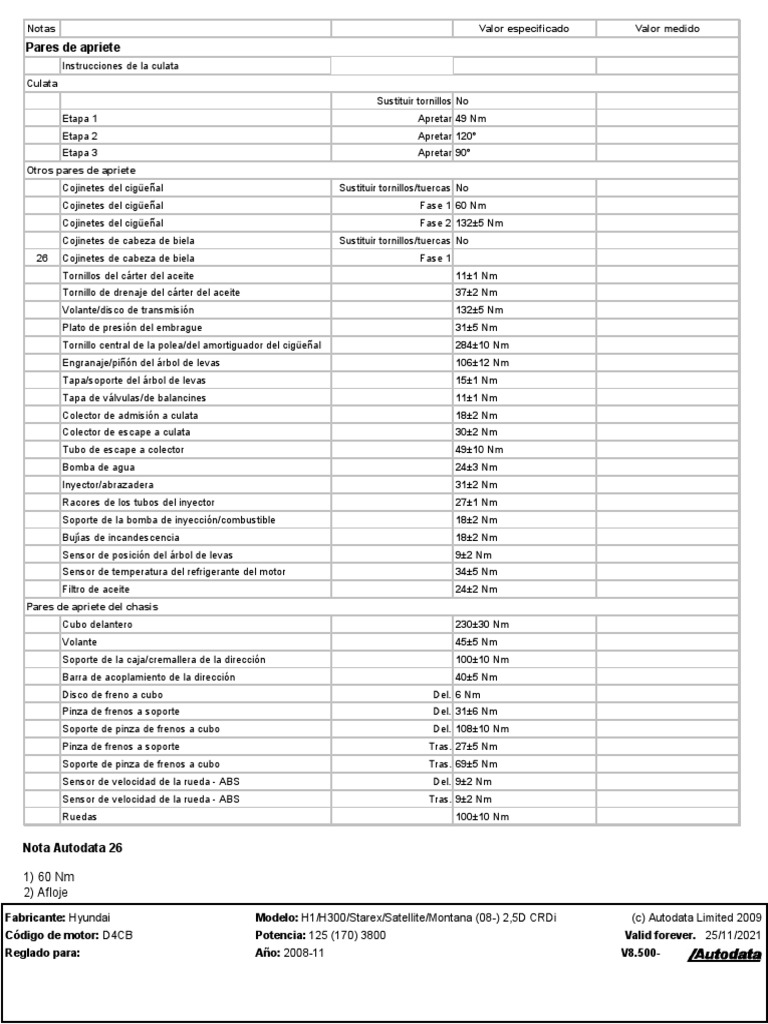

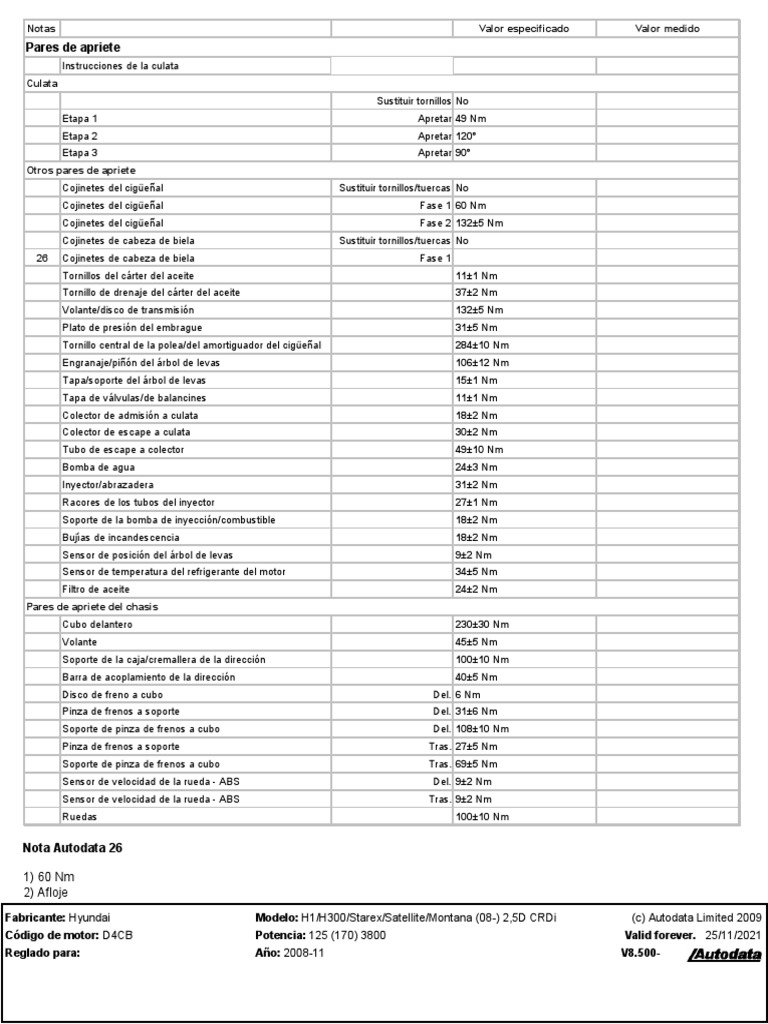

Notas Valor especificado Valor medido

Pares de apriete
Instrucciones de la culata
Culata
Sustituir tornillos No
Etapa 1 Apretar 49 Nm
Etapa 2 Apretar 120°
Etapa 3 Apretar 90°
Otros pares de apriete
Cojinetes del cigüeñal Sustituir tornillos/tuercas No
Cojinetes del cigüeñal Fase 1 60 Nm
Cojinetes del cigüeñal Fase 2 132±5 Nm
Cojinetes de cabeza de biela Sustituir tornillos/tuercas No
26 Cojinetes de cabeza de biela Fase 1
Tornillos del cárter del aceite 11±1 Nm
Tornillo de drenaje del cárter del aceite 37±2 Nm
Volante/disco de transmisión 132±5 Nm
Plato de presión del embrague 31±5 Nm
Tornillo central de la polea/del amortiguador del cigüeñal 284±10 Nm
Engranaje/piñón del árbol de levas 106±12 Nm
Tapa/soporte del árbol de levas 15±1 Nm
Tapa de válvulas/de balancines 11±1 Nm
Colector de admisión a culata 18±2 Nm
Colector de escape a culata 30±2 Nm
Tubo de escape a colector 49±10 Nm
Bomba de agua 24±3 Nm
Inyector/abrazadera 31±2 Nm
Racores de los tubos del inyector 27±1 Nm
Soporte de la bomba de inyección/combustible 18±2 Nm
Bujías de incandescencia 18±2 Nm
Sensor de posición del árbol de levas 9±2 Nm
Sensor de temperatura del refrigerante del motor 34±5 Nm
Filtro de aceite 24±2 Nm
Pares de apriete del chasis
Cubo delantero 230±30 Nm
Volante 45±5 Nm
Soporte de la caja/cremallera de la dirección 100±10 Nm
Barra de acoplamiento de la dirección 40±5 Nm
Disco de freno a cubo Del. 6 Nm
Pinza de frenos a soporte Del. 31±6 Nm
Soporte de pinza de frenos a cubo Del. 108±10 Nm
Pinza de frenos a soporte Tras. 27±5 Nm
Soporte de pinza de frenos a cubo Tras. 69±5 Nm
Sensor de velocidad de la rueda - ABS Del. 9±2 Nm
Sensor de velocidad de la rueda - ABS Tras. 9±2 Nm
Ruedas 100±10 Nm

Nota Autodata 26

1) 60 Nm
2) Afloje

Fabricante: Hyundai Modelo: H1/H300/Starex/Satellite/Montana (08-) 2,5D CRDi (c) Autodata Limited 2009
Código de motor: D4CB Potencia: 125 (170) 3800 Valid forever. 25/11/2021
Reglado para: Año: 2008-11 V8.500-
 3) 34 Nm
4) 60-64°

Orden de apriete

Fabricante: Hyundai Modelo: H1/H300/Starex/Satellite/Montana (08-) 2,5D CRDi (c) Autodata Limited 2009
Código de motor: D4CB Potencia: 125 (170) 3800 Valid forever. 25/11/2021
Reglado para: Año: 2008-11 V8.500-
