FACULTAD DE INGENIERÍA, ARQUITECTURA Y URBANISMO

Ciclo
Semestre 2021-II II y III
Asignatura: Académico
EXAMEN PARCIAL
DIBUJO EN INGENIERIA
SECCIÓN “A” Duración 04 horas

Turno Mañana FILA “B”


Nombre del Docente:
Mg. Ing. Silvia Yvone Gastiaburú Morales
Fecha 23 OCTUBRE 2021
COMPETENCIA
Aplica los conocimientos de trazos geométricos, perspectivas, vistas, secciones y giros para realizar dibujos en 2D y 3D de
diversos elementos de ingeniería con el uso de instrumentos adecuados, aplicando la normatividad vigente con orden y precisión.
INSTRUCCIONES:
1. Desarrolle la prueba con lápiz técnico, en hoja bond blanca formato A4. Cada dibujo debe ir en una hoja.
2. No se puede compartir información con nadie por ninguna vía; las respuestas serán responsabilidad de cada estudiante, por
lo que se les pide guardar celo.
3. Desacatar instrucciones le invalidará el examen. Plagiar merecerá incluso comunicación a Decanato. Evitar La copia.
4. El escaneo de la lámina debe ser claro, se deben visualizar las líneas de construcción.

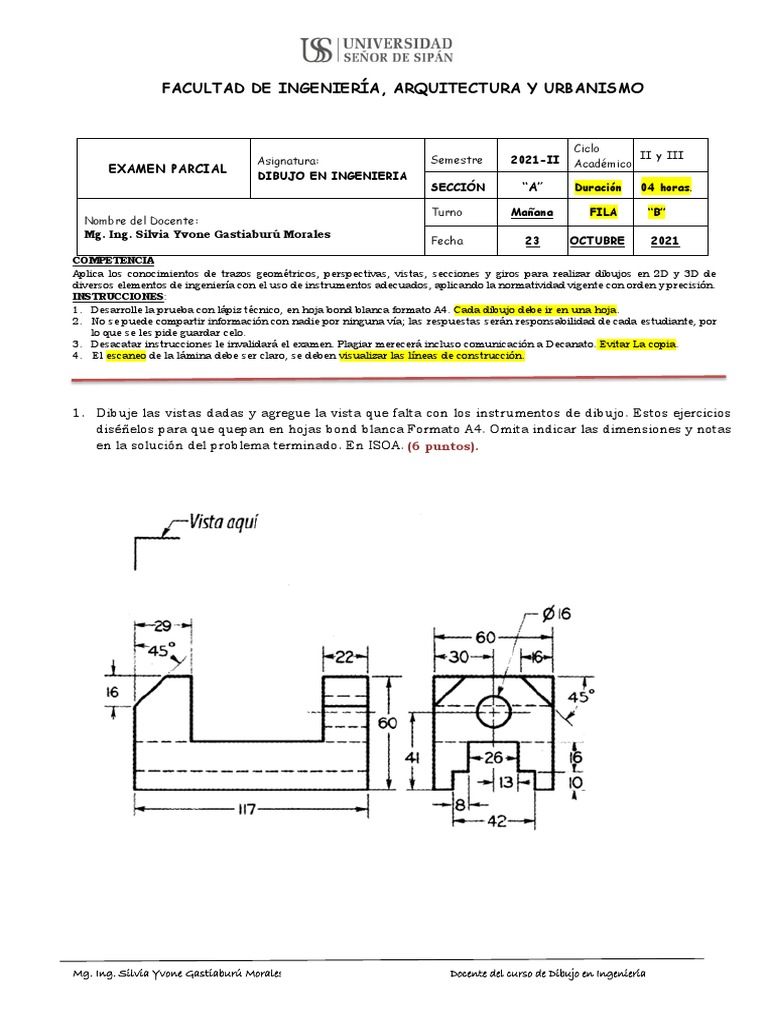

1. Dibuje las vistas dadas y agregue la vista que falta con los instrumentos de dibujo. Estos ejercicios
diséñelos para que quepan en hojas bond blanca Formato A4. Omita indicar las dimensiones y notas
en la solución del problema terminado. En ISOA. (6 puntos).

Mg. Ing. Silvia Yvone Gastiaburú Morales Docente del curso de Dibujo en Ingeniería
2. Dibujar a escala las vistas principales de la figura que a continuación se presenta en el sistema
ISOA. No es necesario el acotado (dimensiones). Realizar el dibujo en una hoja bond blanca formato
A4. (7 puntos)

FRONTAL

Mg. Ing. Silvia Yvone Gastiaburú Morales Docente del curso de Dibujo en Ingeniería
3. Dibujar a escala las vistas principales de la figura que a continuación se presenta en el sistema ISOE.
No es necesario el acotado (dimensiones). Realizar el dibujo en una hoja bond blanca formato A4.
(7 puntos)

FRONTAL

Mg. Ing. Silvia Yvone Gastiaburú Morales Docente del curso de Dibujo en Ingeniería
