2.

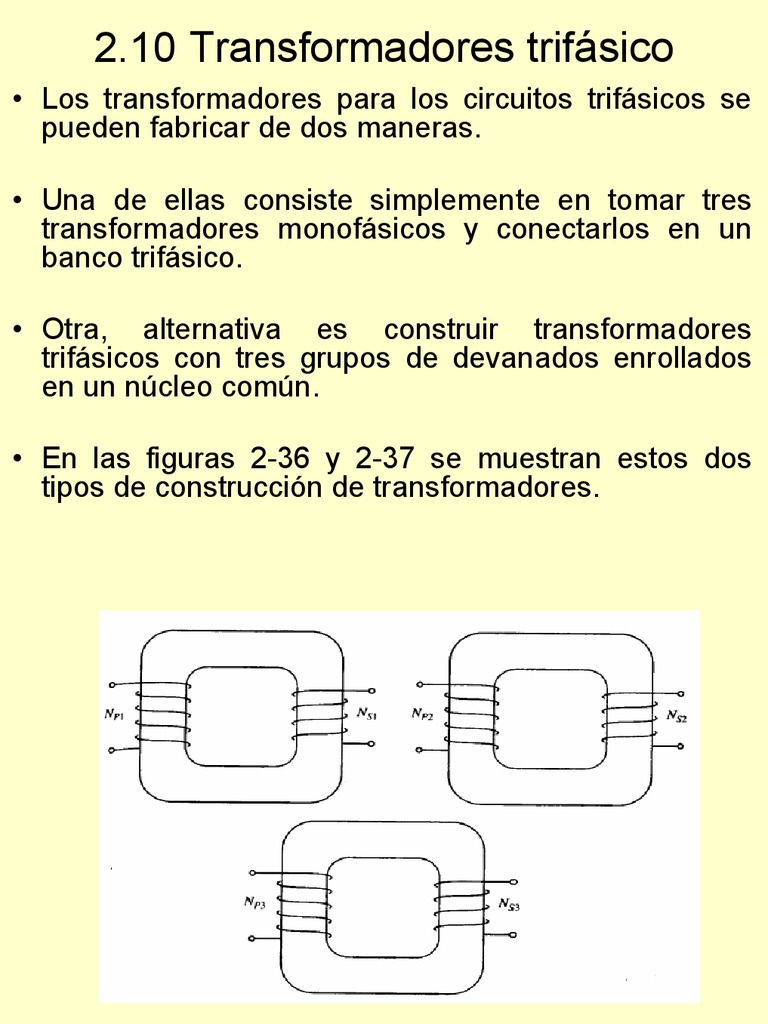

10 Transformadores trifásico
• Los transformadores para los circuitos trifásicos se
pueden fabricar de dos maneras.

• Una de ellas consiste simplemente en tomar tres

transformadores monofásicos y conectarlos en un
banco trifásico.

• Otra, alternativa es construir transformadores

trifásicos con tres grupos de devanados enrollados
en un núcleo común.

• En las figuras 2-36 y 2-37 se muestran estos dos

tipos de construcción de transformadores.
• FIGURA 2-36 El banco trifásico de transformador compuesto
por tres transformadores independientes.
FIGURA 2-37 Transformador trifásico construido sobre un
núcleo de tres columna
 Conexiones de transformadores
trifásicos
• Los primarios y secundarios de cualquier
transformador trifásico se pueden conectar
dependientemente en ye (Y) o en delta (Δ).

• Esto nos da un total de cuatro conexiones posibles

en el banco de un transformador trifásico:

• 1. Ye-ye (Y-Y)
• 2. Ye-delta (Y-Δ)
• 3. Delta-ye (Δ-Y)
• 4. Delta-delta (Δ-Δ)
• La clave para analizar un banco trifásico es ver un
solo transformador del banco.

• Cualquier transformador en el banco se comporta

exactamente como los transformadores
monofásicos ya estudiados.

• La impedancia, la regulación de voltaje, la eficiencia

y los demás cálculos para los transformadores
trifásicos se llevan a cabo con base en un criterio
por fase, utilizando exactamente las mismas
técnicas desarrolladas para los transformadores
monofásicos.
• CONEXIÓN YE-YE. La figura 2-38a. En una
conexión Y-Y, el voltaje primario en cada fase del
transformador está dado por VФp=VLP/√3.
• El voltaje de fase primario se relaciona con el
voltaje de fase secundario por medio de la relación
de vueltas del transformador.
• El voltaje de fase en el secundario está relacionado
con la línea de voltaje en el secundario por VLS =
√3VФs .
• Por lo tanto, la relación de voltaje general en el
transformador es:
• l. Si las cargas en el circuito del transformador no
están equilibradas, entonces los voltajes en las
fases del transformador pueden llegar a
desequilibrarse severamente.

• 2. Los voltajes de terceras armónicas pueden ser

grandes
• Tanto el problema de desequilibrio de voltajes como
el de la tercera armónica se pueden resolver
utilizando una de las dos técnicas siguientes:

• 1. Conectando sólidamente a tierra los neutros de

los transformadores, en especial el neutro del
devanado primario. Esta conexión permite que los
componentes aditivos de la tercera armónica causen
un flujo de corriente en el neutro en lugar de
acumular grandes voltajes. El neutro también
suministra un camino de regreso para cualquier
desequilibrio de corriente en la carga.

• 2. Añadir un tercer devanado (terciario) conectado

en d al banco de transformadores.
• FIGURA 2-38 Diagramas de conexión y de cableado de un
transformador trifásico: a) Y-Y; b) Y-Δ; c) Δ -Y; d) Δ-Δ
• CONEXIÓN YE-DELTA, figura 2-38b. En esta
conexión, el voltaje de línea primario está
relacionado con el voltaje de fase primario por VLP =
√3VФP, mientras que el voltaje de línea secundario
es igual al voltaje de fase secundario VLS = VФs.
• La relación de voltaje para cada fase es:

• Por lo que la relación general entre el voltaje de

línea en el lado primario del banco y el voltaje de
línea en el lado secundario del banco es:
figura 2-38 b) Y-∆ (continuación)
• Este arreglo presenta un problema. Debido a la
conexión, el voltaje secundario se desplaza 30° con
respecto al voltaje primario del transformador.

• El hecho de que se desplace una fase puede causar

problemas en la puesta en paralelo de los
secundarios de dos bancos de transformadores.

• Los ángulos de fase de los transformadores

secundarios deben ser iguales si se desea ponerlos
en paralelo, lo que quiere decir que se tiene que
poner atención a la dirección del desplazamiento de
fase de 30° en cada banco del transformador para
ponerlos en paralelo.
• CONEXIÓN DELTA-YE. Figura 2-38c.

• En una conexión ΔY, el voltaje de línea primario es

igual al voltaje de fase primario VLP = VФP, mientras
que los voltajes secundarios están relacionados por
VLS = √3VФS.

• Por lo tanto, la relación de voltaje de línea a línea en

esta conexión es:
• Esta conexión tiene las mismas ventajas y el mismo
desplazamiento de fase que el transformador Y.

• La conexión que se muestra en la figura 2-38c

ocasiona que el voltaje secundario esté, como
anteriormente, en retraso con respecto al voltaje
primario en 30°.
FIGURA 2-38 c) Δ-Y (continuación)
• CONEXIÓN DELTA-DELTA. La conexión Δ-Δ se
muestra en la figura 2-38d. En una conexión Δ-Δ,
VLP = VФP y VLS = VФS, por lo que la relación entre
los voltaje s de línea primario y secundario es:

• Este transformador no tiene un desplazamiento de

fase asociado y no tiene problemas con cargas
desequilibradas o armónicos.
FIGURA 2-38 d) Δ-Δ. (conclusión)
 El sistema por unidad para los
transformadores trifásicos
• El sistema de medidas por unidad se aplica tanto a los
transformadores trifásicos como a los transformadores
monofásicos.
• Las ecuaciones básicas monofásicas de (2-54) a (2-
57) se aplican a sistemas trifásicos con una base por
fase.
• Si el valor en voltamperes base total del banco del
transformador se llama Sbase, entonces el valor en
voltamperes base de uno de los transformadores SIФ,
base es:
• Y la corriente de fase y la impedancia base del
transformador son:
• Si los devanados están conectados en delta, V L.base
= V Фbase, mientras que si los devanados están
conectados en ye, V Lbase = √3 VФbase.

• La corriente de línea base en un banco del

transformador trifásico está dada por:
 Ejemplo 2-9
• Un transformador de distribución de 50 kVA
13800/208 V en Δ-Y tiene una resistencia de 1% y
una reactancia de 7% por unidad.

• a) ¿Cuál es la impedancia de fase del

transformador referida a lado de alto voltaje?

• b) Calcule la regulación de voltaje de este

transformador a plena carga y a 0.8 FP en retraso,
utilizando la impedancia del lado de alto voltaje.

• c) Determine la regulación de voltaje de este

transformador en las mismas condiciones utilizando
el sistema por unidad.
 Solución
• a) El lado de alto voltaje de este transformador tiene un voltaje
de línea base de 13800 V y una potencia aparente base de 50
kVA. Ya que el primario está conectado en d, su voltaje de fase
es igual a su voltaje de línea. Por lo tanto, su impedancia base
es:

• La impedancia por unidad del transformador es:

• Por lo que la impedancia en ohms en el lado de alto voltaje es:

• b) Para calcular la regulación de voltaje del banco de
un transformador trifásico, determine la regulación de
voltaje de cualquier transformador monofásico en el
banco. Los voltajes en un transformador monofásico
son voltajes de fase, por lo tanto:

• El valor nominal del voltaje de fase en el

transformador en el primario es de 13800 V, por lo
que la corriente de fase nominal en el primario está
dada por:

• La potencia aparente nominal es S = 50kVA, por lo

que:
• El voltaje de fase nominal en el secundario del transformador
es V/√3 = 120 V.
• Cuando se refiere al lado de alto voltaje del transformador, este
voltaje llega a ser VФS = a VФS = 13800 Y.
• Suponga que el secundario del transformador opera a voltaje y
corriente nominales y encuentre el voltaje de fase primario
resultante:

• Por lo tanto:
• c) En el sistema por unidad, el voltaje de salida es
1∟0° y la corriente es 1∟-36.87°. Por lo tanto, el
voltaje de entrada es:

• La regulación de voltaje es:

Tarea 5
