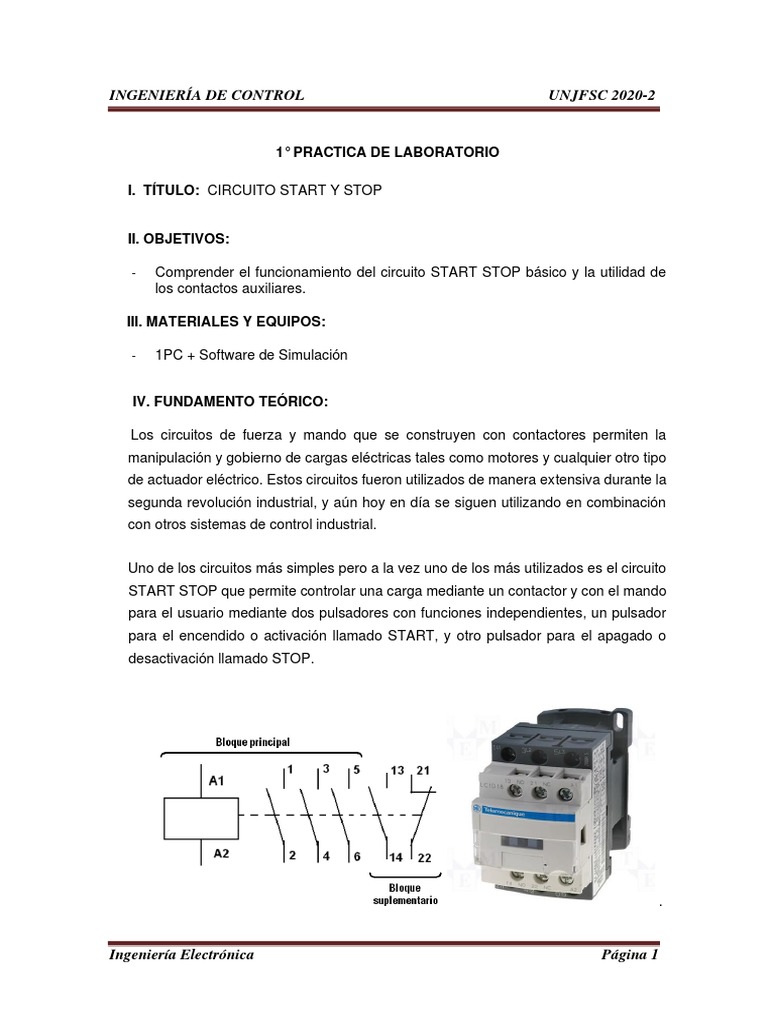

INGENIERÍA DE CONTROL UNJFSC 2020-2

1° PRACTICA DE LABORATORIO

I. TÍTULO: CIRCUITO START Y STOP

II. OBJETIVOS:

- Comprender el funcionamiento del circuito START STOP básico y la utilidad de

los contactos auxiliares.

III. MATERIALES Y EQUIPOS:

- 1PC + Software de Simulación

IV. FUNDAMENTO TEÓRICO:

Los circuitos de fuerza y mando que se construyen con contactores permiten la

manipulación y gobierno de cargas eléctricas tales como motores y cualquier otro tipo
de actuador eléctrico. Estos circuitos fueron utilizados de manera extensiva durante la
segunda revolución industrial, y aún hoy en día se siguen utilizando en combinación
con otros sistemas de control industrial.

Uno de los circuitos más simples pero a la vez uno de los más utilizados es el circuito
START STOP que permite controlar una carga mediante un contactor y con el mando
para el usuario mediante dos pulsadores con funciones independientes, un pulsador
para el encendido o activación llamado START, y otro pulsador para el apagado o
desactivación llamado STOP.

Ingeniería Electrónica Página 1

INGENIERÍA DE CONTROL UNJFSC 2020-2

V. PROCEDIMIENTO:

1. Implementar el siguiente circuito y verificar su funcionamiento.

2. Implemente el siguiente circuito utilizando dos contactores y el módulo de

expansión para el control del encendido apagado de dos focos mediante sus
correspondientes pulsadores START STOP, pero con la restricción de que
mientras esté encendido uno de ellos, el otro no pueda encenderse.
(es decir que solamente un foco podrá estar encendido a la vez)

Ingeniería Electrónica Página 2

INGENIERÍA DE CONTROL UNJFSC 2020-2

VI. CUESTIONARIO:

1. ¿Cuál es la diferencia entre un contacto principal y un contacto auxiliar?

2. ¿A qué le llamamos contacto normalmente cerrado y normalmente abierto?
3. ¿De qué material se fabrican los contactos principales y cuál es el motivo?
4. ¿Cuál es la diferencia entre un pulsador como el utilizado en su experiencia y
un interruptor?
5. Describa la función del contacto KM en paralelo con el pulsador START en el
procedimiento 1
6. Investigue sobre los mecanismos y sistemas incorporados en un contacto para
reducir los efectos de las chispas y arcos eléctricos que se producen en los
contactos principales.

El Docente
Ms. Ing. Oscar De La Cruz Rodríguez
