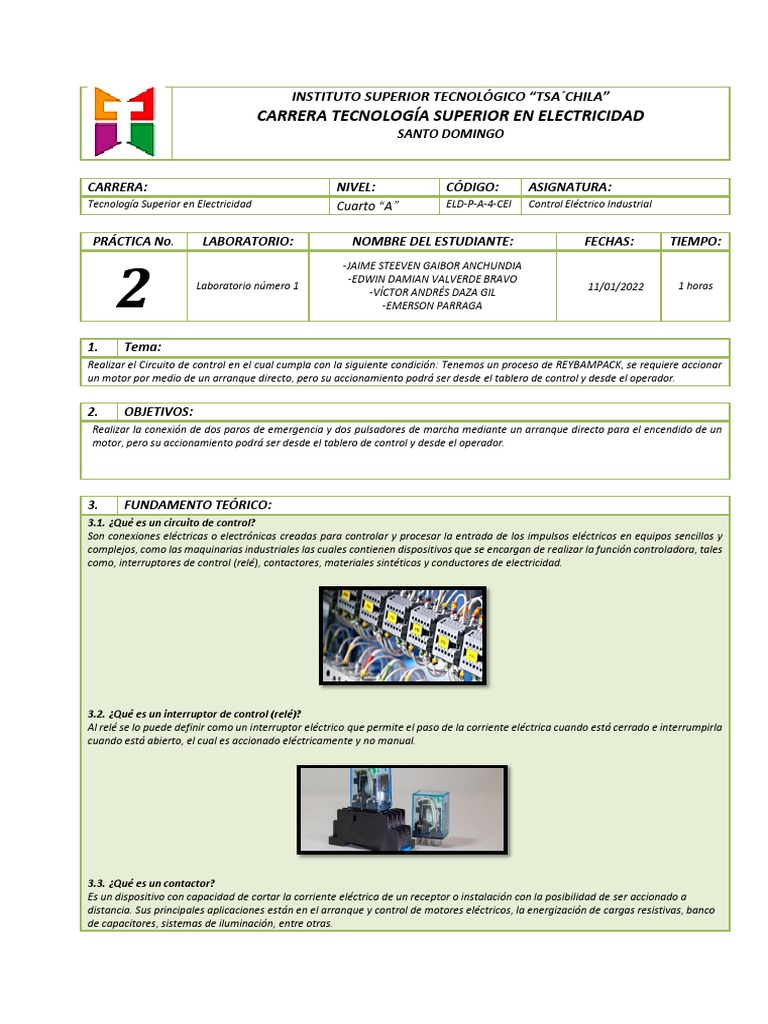

INSTITUTO SUPERIOR TECNOLÓGICO “TSA´CHILA”

CARRERA TECNOLOGÍA SUPERIOR EN ELECTRICIDAD

SANTO DOMINGO

CARRERA: NIVEL: CÓDIGO: ASIGNATURA:

Tecnología Superior en Electricidad Cuarto “A” ELD‐P‐A‐4‐CEI Control Eléctrico Industrial

PRÁCTICA No. LABORATORIO: NOMBRE DEL ESTUDIANTE: FECHAS: TIEMPO:

2
-JAIME STEEVEN GAIBOR ANCHUNDIA
-EDWIN DAMIAN VALVERDE BRAVO
Laboratorio número 1 11/01/2022 1 horas
-VÍCTOR ANDRÉS DAZA GIL
-EMERSON PARRAGA

1. Tema:
Realizar el Circuito de control en el cual cumpla con la siguiente condición: Tenemos un proceso de REYBAMPACK, se requiere accionar
un motor por medio de un arranque directo, pero su accionamiento podrá ser desde el tablero de control y desde el operador.

2. OBJETIVOS:
Realizar la conexión de dos paros de emergencia y dos pulsadores de marcha mediante un arranque directo para el encendido de un
motor, pero su accionamiento podrá ser desde el tablero de control y desde el operador.

3. FUNDAMENTO TEÓRICO:
3.1. ¿Qué es un circuito de control?
Son conexiones eléctricas o electrónicas creadas para controlar y procesar la entrada de los impulsos eléctricos en equipos sencillos y
complejos, como las maquinarias industriales las cuales contienen dispositivos que se encargan de realizar la función controladora, tales
como, interruptores de control (relé), contactores, materiales sintéticos y conductores de electricidad.

3.2. ¿Qué es un interruptor de control (relé)?

Al relé se lo puede definir como un interruptor eléctrico que permite el paso de la corriente eléctrica cuando está cerrado e interrumpirla
cuando está abierto, el cual es accionado eléctricamente y no manual.

3.3. ¿Qué es un contactor?

Es un dispositivo con capacidad de cortar la corriente eléctrica de un receptor o instalación con la posibilidad de ser accionado a
distancia. Sus principales aplicaciones están en el arranque y control de motores eléctricos, la energización de cargas resistivas, banco
de capacitores, sistemas de iluminación, entre otras.
3.4. ¿Qué es un conductor eléctrico?
Un conductor (o conductor eléctrico) se define como un objeto o tipo de material que permite el flujo de corriente en una o más
direcciones.

3.5. ¿Qué es un tablero de control?

Son paneles donde se encuentran instrumentos para la conexión, control, maniobra, protección, medida, señalización, y distribución de
todos los pequeños dispositivos que integran el tablero eléctrico.

3.6. ¿Qué son los pulsadores eléctricos?

Un pulsador es un interruptor o switch cuya función es permitir o interrumpir el paso de la corriente eléctrica de manera momentánea,
a diferencia de un switch común, un pulsador solo realiza su trabajo mientras lo tenga presionado, es decir sin enclavamiento. Existen
pulsadores NC (NC) y NA (NO), es decir normalmente cerrados y normalmente abiertos.
Los interruptores eléctricos, son dispositivos que sirven para desviar u obstaculizar el flujo de corriente eléctrica.

6.7. ¿Qué es una luz piloto?

Una lámpara piloto es una luz que se enciende en condiciones específicas, más comúnmente cuando se energiza un circuito eléctrico. La
lámpara piloto también se puede utilizar en una variedad de otros tipos de circuitos, incluidos circuitos eléctricos muy pequeños. Muchos
dispositivos electrónicos usan una lámpara piloto para indicar cuando el sistema está energizado o cuando hay un problema.
4. RECURSOS:
EQUIPO DE LABORATORIO: MATERIAL Y EQUIPO DE APOYO:
-Fuente de voltaje. (Monofásica 120 V c.a.). -Cables conductores.
-Plugs. -Diagrama de conexión.
-Modula didáctico de control eléctrico industrial.
-Luces piloto.
-Contactares.
-Temporizadores ON DELAY.
-Pulsadores de marcha.
-Pulsadores de paro.
-Pulsador de paro de emergencia.
-Relé multifunción.
-Bloque frontal de contactos auxiliares

5. ESQUEMA DE CONEXIÒN:
En esta parte se hacen constar los esquemas o circuitos de conexión que indiquen el montaje de los equipos.

6. PROCEDIMIENTO: En esta parte se detallará el procedimiento, acompañado de fotografías que ilustren el proceso de la práctica. (En el
presente documento se presenta un ejemplo)
6.1 Reconocer los equipos necesarios
para el procedimiento de la practica

Se procedió a identificar los equipos a utilizar en la practica

tales como; el contactor, los contactos auxiliares, los
pulsadores, las luces pilotos y los paros de emergencia.
6.2
Conexión de los plugs

Una vez identificado todos los equipos del esquema se

procedió a la conexión correcta de los plups para el
funcionamiento correcto de la práctica.

6.3
Revisión de la conexión

Una vez terminado el circuito se procedió a revisar su conexión

para verificar si existe algún error para su funcionamiento
correcto.

6.4
Alimentación y funcionamiento del
circuito

Una vez realizada la revisión de la conexión del circuito se

procedió a la alimentación y comprobación del
funcionamiento del circuito realizado en el módulo de control
de prácticas.

6.5 Desmontaje de la conexión del

circuito

Ya finalizada la practica con el funcionamiento correcto del

circuito y la aprobación del docente se procedió al desmontaje
de la conexión del circuito.
9. CONCLUSIONES.

En conclusión, se realizó una conexión de dos pulsadores de marcha y dos pasadores de paro de
emergencia los cuales debe ser accionados de dos lugares diferentes. Esto con la finalidad de facilitar al
operador el control de la bomba desde el tablero de control y el del operador, el cual se encuentra a una
distancia de unos 100 metros del tablero de control.

10. CUESTIONARIO
10.1. ¿Qué son los contactos solapados y su función?
Es un grupo de contactos NA+NC en los cuales el contacto NA es del tipo adelantado al cierre.

En estos contactos el contacto NA y el contacto NC están cerrados simultáneamente durante un breve lapso

Como norma general, el sistema de desplazamiento hace que los contactos cerrados abran antes que los
contactos abiertos cierren, es decir, habrá un instante en el que todos los contactos se encuentren abiertos. En
el caso de dos contactos, uno abierto y unos cerrados se denominarán 1"NA" + 1"NC".

Este modo de accionado es el por defecto en casi todo el dispositivo que se emplean en los automatismos
eléctricos y es una propiedad muy importante a la hora de diseñar circuitos de maniobras.

10.2 ¿Qué son los contactos no solapados y cuáles son sus funciones?
Consiste en colocar cada par de contactos dentro de una cámara de cristal o cerámica, donde se ha hecho el
vacío; al no haber aire no se puede originar el arco y, por tanto, éste prácticamente no existe, su inconveniente
es su elevado costo. Actualmente, también, se los conocen como contactos al vacío.
11. BIBLOGRAFÍA
• https://definicion.xyz/controles-electricos/
• https://www.seas.es/blog/automatizacion/el-rele-para-que-es-para-que-sirve-y-que-tipos-existen/
• https://www.electricasas.com/que-es-un-contactor-tipos-y-usos/
• https://electronicaonline.net/electricidad/que-es-un-conductor-electrico/
• https://es.slideshare.net/Sebastiankreat/tableros-de-control-elctrico
• https://www.shoptronica.com/curiosidades-tutoriales-y-gadgets/4079-que-son-los-interruptores-
pulsadores-conmutadores-0689593950512.html
• https://quesignificado.org/que-es-una-lampara-piloto/
• https://www.se.com/es/es/faqs/FA297817/

12. ANEXOS
