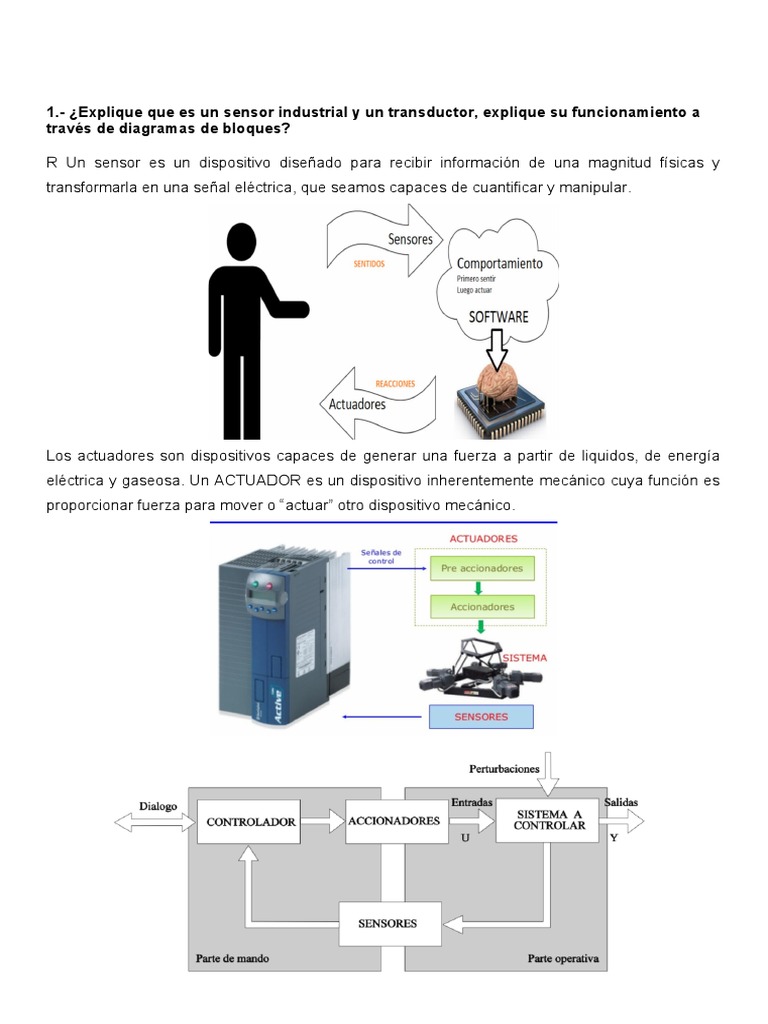

1.

- ¿Explique que es un sensor industrial y un transductor, explique su funcionamiento a

través de diagramas de bloques?

R Un sensor es un dispositivo diseñado para recibir información de una magnitud físicas y

transformarla en una señal eléctrica, que seamos capaces de cuantificar y manipular.

Los actuadores son dispositivos capaces de generar una fuerza a partir de liquidos, de energía
eléctrica y gaseosa. Un ACTUADOR es un dispositivo inherentemente mecánico cuya función es
proporcionar fuerza para mover o “actuar” otro dispositivo mecánico.
 2.- ¿Características estática según los regímenes de funcionamiento de los sensores

R.- Según el régimen de funcionamiento del sensor distinguimos dos conjuntos de

características: estáticas (cuando se tiene un régimen permanente en la variable a medir o ésta
varía de forma lenta) y dinámicas (relativas a un régimen transitorio de la variable a medir).

Características Estáticas:

 Campo de medida: rango de valores del objeto físico (X) que puede medir el sensor.
 Sensibilidad: ratio dY/dX
 Resolución: mínimo cambio de X detectable en Y
 Umbral: mínimo valor de X con salida no nula en Y
 Precisión: error de medida máximo esperado (si el sensor es preciso, el error relativo
entre varias medidas es pequeño)
 Exactitud: diferencia entre el valor real X y el valor medido Y (si el sensor es exacto, la
medida de Y estará en un entorno cercano al valor real de X)
 Repetitibilidad: máxima desviación entre valores de salida obtenidos al medir varias
veces la misma entrada con el mismo sensor y en idénticas condiciones ambientales.
 Linealidad: Proporcionalidad entre X e Y
 Histéresis: Diferentes valores de Y para un mismo X en función de la evolución de X
(ascendente o descendente)

3.- ¿Explique la Clasificación de los sensores según sus características?

R.-

 Sensor de posición electromecánicos: Un interruptor de límite de carrera, es un sensor

de posición electromecánico que consiste de un cuerpo y una cabeza de operación.
 Sensores de desplazamiento, posición y proximidad: Los sensores de desplazamiento
miden la magnitud que se desplaza un objeto; los sensores de posición determinan la
posición de un objeto en relación a un punto de referencia.
 Sensores de proximidad magnéticos: Los sensores de proximidad magnéticos,
reaccionan frente a campo magnéticos generados por imanes permanentes o
electroimanes instalados en dispositivos móviles.
 Sensores inductivos: Los sensores de proximidad inductivos se utilizan para detectar la
presencia de piezas metálicas. Dichas corrientes provocan un cambio en la amplitud del
campo magnético generado por el sensor.
 Sensores capacitivos: Los sensores capacitivos detectan objetos metálicos, o no
metálicos, midiendo el cambio en la capacitancia, la cual depende de la constante
dieléctrica del material detectar, su masa, tamaño.
 Sensores de proximidad ópticos: El control consiste en un emisor (fuente generadora de
luz), un receptor para detectar la luz emitida, y la asociación electrónica que evalúa y
amplifica la señal causando un cambio de estado en el sensor fotoeléctrico.
 Sensores de proximidad ultrasónicos: Los sensores de proximidad ultrasónicos usan un
transductor para enviar y recibir señales de sonido de alta frecuencia.
4.- ¿Dependiendo de la fuerza utilizada, cuantos tipos de actuadores existen y de un
concepto de cada uno de ellos?

 Actuadores neumáticos: Son los mecanismos que convierten la energía del aire
comprimido en trabajo mecánico.

 Actuadores hidráulicos: operan en forma similar a los posicionadores neumáticos, pero

con una mayor fuerza de acción, en aplicaciones donde se requiera gran capacidad de
carga, para ser usados en compuertas, grúas, elevadores y otros.
  Actuadores eléctricos: se utilizan en aplicaciones que requieran precisión. Son fáciles de
controlar y relativamente baratos. Algunos de los actuadores eléctricos son: motores, reles,
entre otros.

5.- ¿Menciona las ventajas y desventajas de los actuadores?

R.-

PRIMERA PARTE.
PREGUNTAS DE OPCIÓN MULTIPLE (c/u a 2 ptos).
 6. Los lenguajes utilizados en la programación de
PLCs. LOGO son los diagramas de escalera, los
postulados mnemónicos, y las ecuaciones
booleanas?
a) FALSO
b) VERDADERO
7. LosPLD´s, FPGA´s estan disponibles en varios
encapsulados como los PLCC con 20 y 84 pines?
a) FALSO
b) VERDADERO
9. La fuerza que provoca el actuador proviene de
tres fuentes Presión neumática, presión hidráulica,
y fuerza motriz eléctrica (motor eléctrico o
solenoide).?
a) FALSO
b) VERDADERO
SEGUNDA PARTE.
PREGUNTAS DE OPCIÓN MULTIPLE (c/u a 3 ptos).
1. Características de los sensores fotoeléctricos? 2. Los Temporizadores pueden trabajar?
a).La detección se basa en la cantidad de luz que
llega al receptor
b) Los sensores fotoeléctricos emiten luz desde un
transmisor
c) Sensores Térmicos, Neumáticos, electrónicos y
eléctricos
d) Ninguno
3. Los sensores Fotoeléctricos de retroreflexión ?
a) Emisor de Luz
b) Emisor y receptor de Luz
c) Emisor de luz y receptor espejo
e) Todos
5. Los Temporizadores Neumáticos?
a) Actúan por la acción de fuelle accionado pulso
eléctrico
b) Actúan por la acción de fuelle accionado pulso
digital
8. El PLC es una plataforma de electrónica abierta.
Sirve para la creación de prototipos basada en
software y hardware, flexibles y libres de usar.
a). FALSO
b). VERDADERO.
10. Haydos tipos de actuadores neumáticos, los que
producen movimiento lineal (cilindros) y los que
producen movimiento rotativo (motores).
a). FALSO
b). VERDADERO.
a). A la Conexión, y Desconexión sincrónica
b). A la Conexión, y Desconexión asincrónica
c). A la Conexión, y Desconexión
d). Ninguno
4. Describe el funcionamiento de un actuador
eléctrico?
a) Un motor eléctrico es capaz de transformar la
energía eléctrica en energía mecánica
b). transforma la energía eléctrica en energía lineal
y rotativa
c). Un motor eléctrico es capaz de transformar la
energía en movimiento rotatorio
e). Todos
6. Cuáles son los rangos estándares para
interfaces de entrada?
a). 24 Volts AC/DC, 48 Volts AC/DC, AC/DC, 230
Volts AC/DC, Nivel TTL
b). 24 Volts AC/DC, 48 Volts AC/DC, 120 Volts
AC/DC, 230 Volts AC/DC,
c) Actúan por la acción de fuelle accionado por el
electroimán de un Rele
d) Ninguno
7. Los Temporizadores electrónicos?
a) Actúa con la carga de un condensador cerámico
mediante una resistencia
b) Actúa con la carga de un condensador
electrolítico mediante una resistencia
c) Actúa con la carga de un condensador y una
bobina mediante una resistencia
e) todos
9. Los actuadores eléctricos son:
a) Motores AC, DC, Cilindros neumáticos
b) Motor paso a paso, Motores AC, DC, Cilindros
neumáticos
c) Motor paso a paso, Motores AC, DC,
servomotores
d) Todos
e) Ninguno
c). 24 Volts AC/DC, 48 Volts AC/DC, AC/DC, 230
Volts AC/DC,
d). Todos
8. ¿Qué es un sistema embebido?
a) Circuito electrónico computarizado que esta
diseñado para cumplir un trabajo especifico.
b).Un producto, diseñado para realizar unas pocas
funciones dedicadas
c). Circuito que controla con precisión la operación
y permite al programador precisión en las
operaciones
e). ninguno
10. El servomotor está conformado por:
a). El motor, sistema de reducción, línea de
alimentación
b). El motor, un microprocesador y un sistema de
reducción
c). El motor, sistema de reducción y un sistema de
control
d). Todos
e). Ninguno
