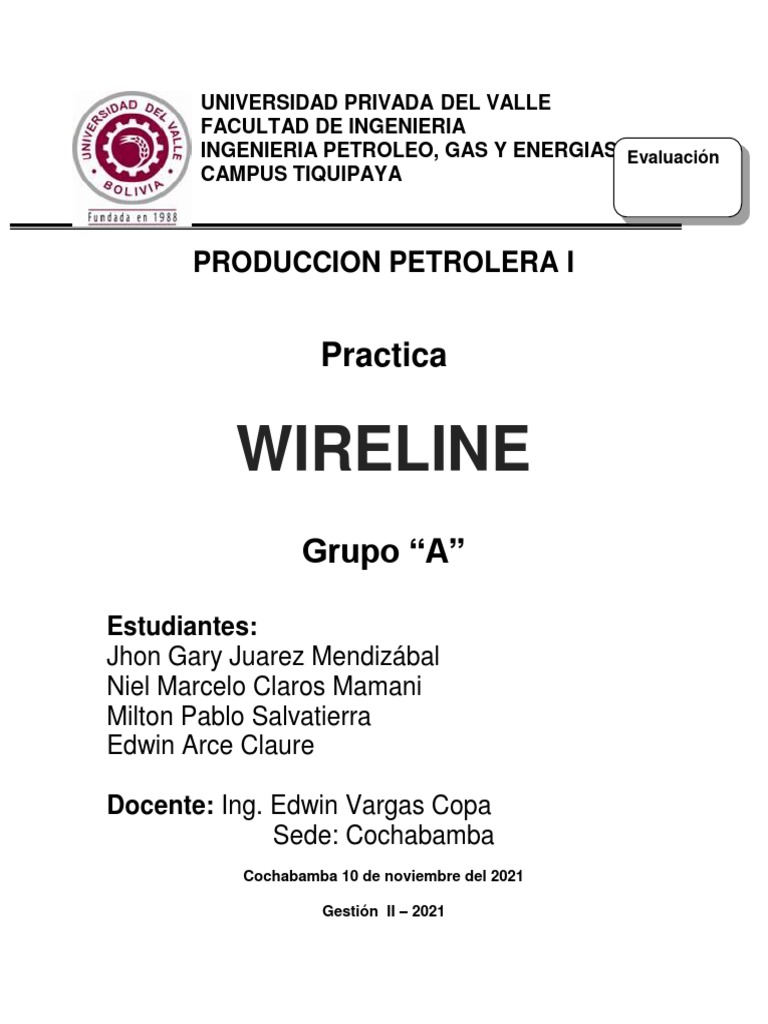

UNIVERSIDAD PRIVADA DEL VALLE

FACULTAD DE INGENIERIA
INGENIERIA PETROLEO, GAS Y ENERGIAS Evaluación
CAMPUS TIQUIPAYA

PRODUCCION PETROLERA I

Practica

WIRELINE
Grupo “A”

Estudiantes:
Jhon Gary Juarez Mendizábal
Niel Marcelo Claros Mamani
Milton Pablo Salvatierra
Edwin Arce Claure

Docente: Ing. Edwin Vargas Copa

Sede: Cochabamba
Cochabamba 10 de noviembre del 2021

Gestión II – 2021
 WIRELINE
Desarrollado por primera vez en la Empresa Halliburton en la década de 1930,
originalmente llamado la medición de la Línea Manuales con Motor.
Se utiliza para determinar la exactitud de la profundidad del pozo en la terminación
de los equipos.
Las líneas de alambre han estado en uso desde los primeros años de
las perforaciones y se denominaba corriendo herramientas.

Como la industria del petróleo creció desde el primer pozo poco profundo en
Titusville, Pensilvania en el año 1959 hasta el primer pozo que produce en la
plataforma submarina exterior continental en el Golfo de México en el año 1947, el
servicio del Alambre también creció en complejidad. Desde entonces, las
operaciones del Alambre han avanzado al mismo paso que las necesidades de la
industria para trabajar en pozos más profundos y corrosivos, pozos apartados de
la norma, y pozos perforados en costa afuera de mayor profundidad.
Los servicios de wireline se utilizan a todo lo largo de la vida útil de un pozo,
siempre que sea necesario desplegar tecnología al interior de estos de una forma
rápida, eficiente y segura. Esta tecnología se la puede utilizar para realizar
mediciones petrofísicas, geológicas o geofísicas al final de cada etapa de
perforación, evaluar la integridad del revestimiento de los pozos, abrir zonas
productoras a lo largo del pozo mediante sistemas de punzado, monitorear la
producción de los pozos terminados o realizar evaluaciones para la reactivación
de yacimientos en declive.

SERVICIOS DE WIRELINE
• Petrofísicos: Registros resistivos, acústicos, radioactivos, resonancia magnética y
mineralogía.
• Geológicos: Imágenes micro resistivas en lodo base agua o aceite, Imágenes
ultrasónicas, geometría de pozo.
• Muestras: Caracterización y recuperación de muestras de fluido, Testigos
laterales rotados.
• Sísmicos: Perfiles sísmicos verticales multi-offset, velocidades intervalicas.
• Producción: Medición de caudales e identificación de fluidos.
• Integridad: Registros de calidad de cementación, corrosión y desgaste de
tuberías.
• Recuperación de Tuberías: Determinación de punto libre, desenrosque,
cortadores químicos, mecánicos y explosivos.
• Punzados: Sistemas completos de punzados desplegables a cable o por medio
de tubería (TCP).
• Evaluación de reservorios: Porosidad, litología, saturación de fluidos detrás de
cañería.

COMPONENTES DE LA SARTA DE HERRAMIENTAS

DE WIRELINE
Las sartas de herramientas de SLICKLIN acopladas a la línea del cable son
usadas como medio para correr, sentar o halar herramientas y hacer
mantenimiento al equipo de fondo bajo presión sin necesidad de matar el pozo.
Existen diferentes longitudes y diámetros exteriores de los componentes de la
sarta de herramientas, los cuales se seleccionan de acuerdo al tamaño de la
tubería de producción y a las condiciones particulares de cada pozo.
PORTAALAMBRE (ROPE SOCKET)

Suministra el medio para conectar la línea de cable a la sarta de herramientas.

Existen diferentes clases de porta alambre, de los cuales el más usado para
operaciones de Slickline (cable de 0.108 pulg.) es el de tipo Lagrima. Debajo de
éste se recomienda usar una unión articulada (Knucle joint) para permitirle
movilidad al resto de la sarta de herramientas sin torcer el cable.

BARRAS DE PESO (STEM)

Son usadas como peso para vencer la presión del pozo sobre el área de sección
transversal del cable y la fricción que ejercen los empaques (cauchos) de la caja
de empaques

MARTILLO HIDRAULICO (HIDRAULYC JAR)

Los Martillos hidráulicos se utilizan para proporcionar impactos fuertes en pozos

donde es muy difícil obtener buenos golpes con los Martillos mecánicos, debido a
la desviación o alta viscosidad del fluido del pozo.
MARTILLO MECANICO (SPANG – MECHANICAL JAR)

Estos Martillos se colocan inmediatamente por encima de los Martillos mecánicos

usuales, sólo permiten proporcionar impacto hacia arriba y requieren un cuidadoso
mantenimiento. Estos deben usarse en profundidades mayores a 5000 ft o en
pozos con alto grado de inclinación.

MARTILLO TUBULAR (TUBULAR JAR)

El Martillo tubular actúa de igual forma que el Martillo mecánico (Spang jar),
suministrando energía mediante su plegamiento o extensión.
Se usa en tubería de revestimiento o tubería de producción de gran tamaño,
especialmente durante operaciones de pesca.
MARTILLO ARTICULADO (KNUCKLE JAR)

Es una herramienta similar a la Junta articulada con la diferencia de que el cuerpo

(bola) se puede desplazar transversalmente dentro de la camisa (Socket)
permitiéndole actuar de igual forma que un Martillo tubular.

UNION ARTICULADA (KNUCKLE JOINT)

Es una herramienta similar a la Junta articulada con la diferencia de que el cuerpo

(bola) se puede desplazar transversalmente dentro de la camisa (Socket)
permitiéndole actuar de igual forma que un Martillo tubular.

CORTADOR DE PARAFINA (CALIBRADOR – PARAFFIN CUTTER)

Se utiliza básicamente para cortar y remover parafina de las paredes del pozo. La
cuchilla del Cortador está diseñada para raspar parafina, costra y otros despojos
que haya en la tubería de producción.

BLOQUE DE IMPRESION (IMPRESSION BLOCK)

Es un cilindro pesado (de plomo) con un pasador atravesado en la sección

principal para asegurar éste al cuerpo de la herramienta. Es similar en apariencia
a una Caja ciega, pero se encuentra relleno de material blando (plomo) que se
extiende por debajo del cuerpo, formando una capa que sirve para mostrar el tipo
de obstrucción presente en la tubería y permite imprimir la forma de la parte
superior de la herramienta (pescado) durante operaciones de pesca e indicar el
tipo de herramienta necesaria para la siguiente operación.

CAJA CIEGA (BLIND BOX)

La caja ciega es una herramienta de servicio que sirve como punto de impacto
cuando se requiere golpear fuertemente hacia abajo con el Martillo.

LOCALIZADOR DE PUNTA DE TUBERIA (TUBING END LOCATOR)

Se usa para localizar con exactitud la punta de la sarta de tubería y correlacionar

con registros de completamiento anteriores.
Se debe asegurar que la tubería no presente obstrucciones, bajando un Calibrador
antes de correr esta herramienta.
CENTRALIZADOR (CENTRALIZER)

Los Centralizadores son herramientas de protección utilizadas para centrar la

sarta de registro en el pozo, durante la corrida y halado. Generalmente se ubican
por encima y/o por debajo de las herramientas de registro de presión y
temperatura.

PROTECTOR DE IMPACTOS (SHOCK ABSORVER)

Esta herramienta es utilizada para mitigar los efectos negativos producidos por el
impacto entre los sensores y las paredes de la tubería donde se esté ejecutando la
operación. Posee un par de resortes que absorben los choques tanto por impacto
como por tensión.

UNION (CROSS OVER)

Es utilizado para conectar dos piezas independientes de la sarta de SLICKLINE,

con diferentes diámetros nominales y/o tipos de conexión, que no pueden ser
conectadas directamente por esta incompatibilidad de diseño.

BAJANTE (RUNNING TOOL)

Los Bajantes son acoples entre la sarta convencional de “Slickline” y la

herramienta que se desee bajar al pozo. Son usados para correr, localizar y sentar
diversos tipos de herramientas que cumplen funciones específicas, como
herramientas de control de flujo, válvulas, Mandriles de agarre, controladores de
fondo, etc
PESCANTE (PULLING TOOL)

Los Pescantes están diseñados para remover y recuperar diferentes herramientas

de subsuelo (tapones, Mandriles de agarre, etc.).
Estos poseen unas uñas (Dogs) de agarre que permiten aferrar el cuello de pesca
de la herramienta que se desea recuperar.

HERRAMIENTA DE POSICIONAMIENTO (SHIFTING TOOL)

Las Camisas de circulación están diseñadas para invertir su posición de abierta a

cerrada o viceversa mediante operaciones de SLICKLINE. Las Herramientas de
posicionamiento, son utilizadas para cambiar de posición (abrir o cerrar) las
Camisas de circulación instaladas durante el completamiento del pozo.
Estas herramientas son pinadas, para ser liberadas después de que cumplan su
función en las Camisas de circulación.

TEST TOOL

Es una herramienta usada principalmente para cerrar y probar la sarta de tubería,

hacer sello hidráulico (funciona como tapón hidráulico) y para revelar zonas de
fuga o filtración. Sólo permite sostener la presión desde arriba.
También se usa para sentar empaques hidráulicos y para proteger zonas
inferiores evitando la contaminación durante procesos de estimulación de zonas
superiores o circulación por el anular.
STANDING VALVE

Son herramientas que cumplen en el pozo la función de una válvula “cheque”. Se

pueden instalar y bajar en Nippless o Camisas de circulación. Esta pieza impide
que los fluidos dentro de la tubería se vayan hacia el fondo del pozo, sosteniendo
la presión de arriba hacia abajo, más no al contrario.

MANDRILES DE AGARRE (LOCK MANDREL)

Los Mandriles de agarre son herramientas que pueden ser colgadas en la sarta de
tubería, para lo cual se usan cuñas perros o llaves, y proporcionan un medio
conveniente y seguro para colgar y fijar un amplio número de herramientas de
control de flujo como tapones, válvulas de seguridad, herramientas espaciadoras,
etc.
