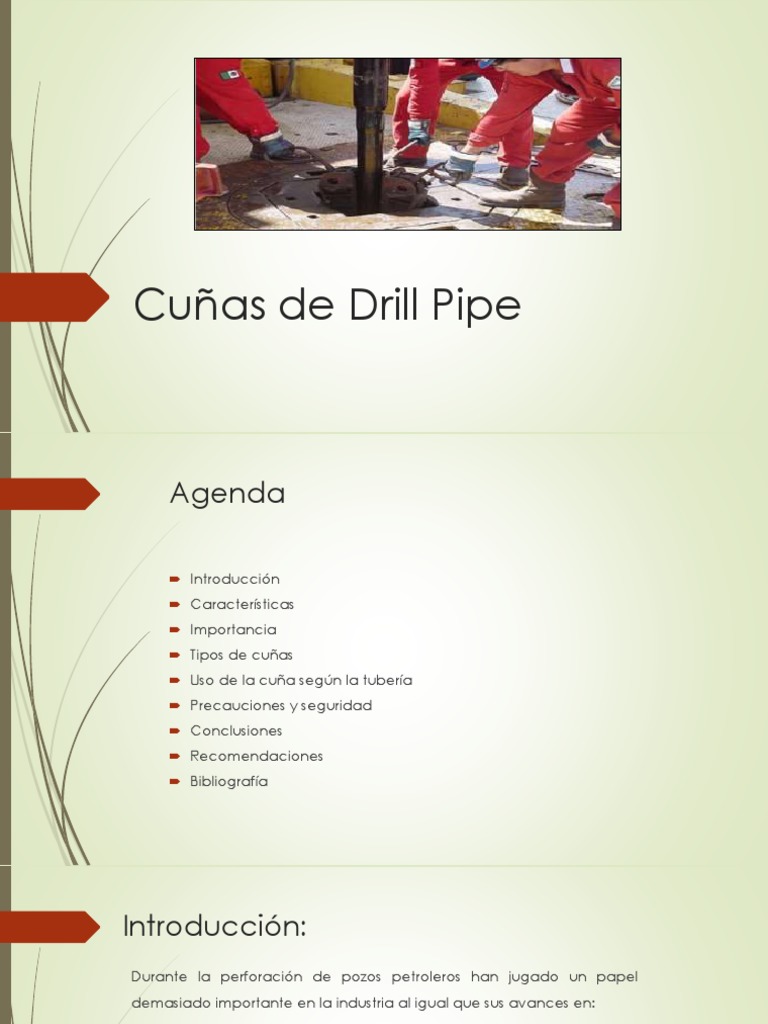

Cuñas de Drill Pipe

Agenda

 Introducción
 Características
 Importancia
 Tipos de cuñas
 Uso de la cuña según la tubería
 Precauciones y seguridad
 Conclusiones
 Recomendaciones
 Bibliografía
Introducción:
Durante la perforación de pozos petroleros han jugado un papel
demasiado importante en la industria al igual que sus avances en:

 Diseño

 Formas

 Estructuras

Materiales de Construcción han variado según:

 Necesidad

 Requerimientos de quienes la aplican

 Características

 Las cuñas son dispositivos de agarre que se

utilizan para suspender la sarta de perforación.
 Poseen insertos aserrados que agarran el
diámetro externo del tubular cuando es
asentado en la mesa rotaria.
 Se adaptan alrededor del cuerpo de la tubería
y se acuñan en el estrechamiento de la
apertura de la mesa rotaria.
Características

 Evitan que la tubería se resbale hacia

adentro del hoyo cuando se esta
conectando o desconectando.
 Cambian la dirección de la fuerza,
ejercida por la sarta de perforación y la
convierten en fuerza lateral o transversal
contra la tubería.
 Importancia de las cuñas

 La cuña es una herramienta de perforación,

constituida por piezas de metal de forma
cónica con dientes o insertos u otros elementos
de agarre que sirven para impedir que la
tubería se resbale dentro del pozo o para
sostener la misma en su lugar.
 Importancia de las cuñas

 Se llaman cuñas rotarias a las que se usan

con el drill pipe, existiendo otro tipo de
cuñas para el manejo de Drill Collars y
Casings
Tipos de Cuñas para Drill Pipe
Cuñas Estilo SD
 La cuña SD Style tiene un diseño
exclusivo de agarre e inserción
para evitar dañar la tubería de
perforación.
 El diseño de los resbalones con
sus ranuras de cola de milano
mantiene los insertos de forma
segura en su lugar y se cambian
fácilmente para tubos de
diferentes tamaños.
 Tres tamaños diferentes; corto,
mediano y largo cubre los pozos
superficiales y profundos.
 Cuñas Estilo Woolley B
 Se tienen tres tamaños de Wolley
B Style Slips: corto, largo y extra
largo, para manejar pozos de
todos los tamaños que se
perforarán.
 Tienen una ranura de
transferencia de par única que
evita el desgaste excesivo y la
presión, y los insertos están
diseñados con respaldos planos
para que la carga se transfiera al
cuerpo del resbalón.
 Los insertos deslizantes se
reemplazan fácilmente con la
eliminación de un pasador de
retención.
 Cuñas Estilo DU
 Las cuñas DU Style están diseñadas para un
servicio sin problemas largos.
 Están hechos de acero aleado y tratados
térmicamente para brindar resistencia y resistencia
al desgaste.
 Ambos resbalones son para usar en tazones
cónicos API.
 El DU Regular tiene una superficie de agarre de 12
"y está diseñado para pozos de 8,000 'o menos.
 El DU Long tiene una superficie de agarre de 16"
de largo y está diseñado para pozos profundos y
cuerdas de perforación más pesadas.
Cuñas según el tipo de tubería
1. Tuberías de producción.
2. Tuberías de perforación.
3. Tuberías de revestimiento.
4. Lastra barrenas.
 Cuñas para tuberías de producción

Las cuñas de acción mecánica pueden Las cuñas de acción automática

ser operadas con cargas de hasta 40 ton. soportan cargas hasta 40 ton.

Cuñas para tubería de perforación

Las cuñas de dados extra largos se
encuentran diseñadas para cargas
y profundidades de 15000 pies,
Cuñas de tuberías
de revestimiento
Las cuñas para tubería de
revestimiento que se utilizan
actualmente son del tipo
araña.

Cuñas para
Lastrabarrenas
Las cuñas para lastra
barrenas que se emplean en
los trabajos de perforación y
mantenimiento de pozos
 PRECAUCIONES
ÁREAS DE DIENTES
Debido a la fricción se desgastan

DESGASTES CONSECUENCIAS Mal agarre de la tubería

Daños en la tubería

SOLUCIONES Si hay desgaste se cambia toda la

columna de dientes
Limpiar con cepillo de acero

El pasador de la bisagra suele desajustarse

BISAGRAS
CONSECUENCIAS cierres desigual de los segmentos de
la cuña
Mal ajuste en el master bushing

SOLUCIÓN se debe reemplazar toda

la cuña

Gastos por fricción y uso normal

PARED
EXTERNA CONSECUENCIAS Agarre desigual

Posibles atascamientos de la cuña

SOLUCIÓN Reemplazar toda la cuña

 SEGURIDAD
1.-Se limpia y lava los
dientes
REVISION VISUAL
Pruebas para la cuña
CONSTANTE
2.- en la tubería se
coloca papel a prueba
de agua
PAPEL
3.- se coloca y saca la
cuña normalmente

4.- se retira el papel y se

revisa las marcas
causadas

1.-Se coloca la regla en

la parte externa de un
segmento de la cuña
CON REGLA
2.-Se comprueba que la
superficie sea uniforme
 Conclusiones
• Las cuñas para la tubería de perforación evitan que la tubería se resbale hacia adentro del hoyo
cuando se esta conectando o desconectando.

• Las cuñas rotatorias se utilizan exclusivamente con la tubería de perforación para el manejo
de portamechas y tubería de revestimiento se utilizan otro tipo de cuñas.

• El tamaño de las cuñas debe ser siempre adecuado para la tubería que se este
manejando, ya que del buen contacto de ellas con la tubería de perforación,
dependerá el agarre efectivo de las mismas sin crear problemas operacionales.

• El manejo óptimo de las cuñas por parte de la cuadrilla, influirá en el

desgaste de los insertos de agarre.
Recomendaciones

• El tamaño de las cuñas debe ser siempre adecuado para la tubería que se
este manejando, ya que del buen contacto de ellas con la tubería de
perforación, dependerá el agarre efectivo de las mismas sin crear problemas
operacionales.
• Igualmente, el manejo óptimo de las cuñas por parte de la cuadrilla, influirá en
el desgaste de los insertos de agarre.
• Revisar las partes de la cuña para evitar que algún componente de esta
caiga dentro del pozo y pueda provocar serios problemas al momento de
continuar con la perforación.
Bibliografía:

 http://mudkingproducts.com/type/cunas-de-las-tuberias-rotatorias-de-
perforacion/?lang=es
 http://drillingrigs4u.com/3-8-3-rotary-slip/214351
 https://www.youtube.com/watch?v=jHV7TSWIsvo
