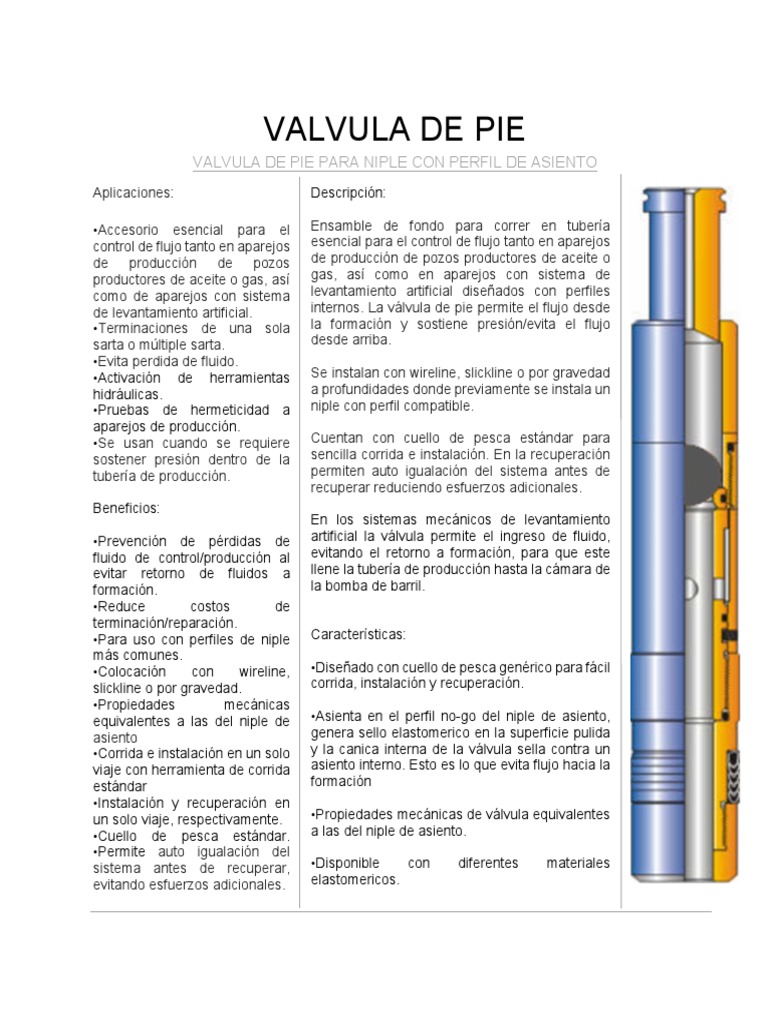

VALVULA DE PIE
VALVULA DE PIE PARA NIPLE CON PERFIL DE ASIENTO
Aplicaciones:
•Accesorio esencial para el
control de flujo tanto en aparejos
de producción de pozos
productores de aceite o gas, así
como de aparejos con sistema
de levantamiento artificial.
•Terminaciones de una sola
sarta o múltiple sarta.
•Evita perdida de fluido.
•Activación de herramientas
hidráulicas.
•Pruebas de hermeticidad a
aparejos de producción.
•Se usan cuando se requiere
sostener presión dentro de la
tubería de producción.
Beneficios:
•Prevención de pérdidas de
fluido de control/producción al
evitar retorno de fluidos a
formación.
•Reduce costos de
terminación/reparación.
•Para uso con perfiles de niple
más comunes.
•Colocación con wireline,
slickline o por gravedad.
•Propiedades mecánicas
equivalentes a las del niple de
asiento
•Corrida e instalación en un solo
viaje con herramienta de corrida
estándar
•Instalación y recuperación en
un solo viaje, respectivamente.
•Cuello de pesca estándar.
•Permite auto igualación del
sistema antes de recuperar,
evitando esfuerzos adicionales.
Descripción:
Ensamble de fondo para correr en tubería
esencial para el control de flujo tanto en aparejos
de producción de pozos productores de aceite o
gas, así como en aparejos con sistema de
levantamiento artificial diseñados con perfiles
internos. La válvula de pie permite el flujo desde
la formación y sostiene presión/evita el flujo
desde arriba.
Se instalan con wireline, slickline o por gravedad
a profundidades donde previamente se instala un
niple con perfil compatible.
Cuentan con cuello de pesca estándar para
sencilla corrida e instalación. En la recuperación
permiten auto igualación del sistema antes de
recuperar reduciendo esfuerzos adicionales.
En los sistemas mecánicos de levantamiento
artificial la válvula permite el ingreso de fluido,
evitando el retorno a formación, para que este
llene la tubería de producción hasta la cámara de
la bomba de barril.
Características:
•Diseñado con cuello de pesca genérico para fácil
corrida, instalación y recuperación.
•Asienta en el perfil no-go del niple de asiento,
genera sello elastomerico en la superficie pulida
y la canica interna de la válvula sella contra un
asiento interno. Esto es lo que evita flujo hacia la
formación
•Propiedades mecánicas de válvula equivalentes
a las del niple de asiento.
•Disponible con diferentes materiales
elastomericos.
 VALVULA DE PIE PARA NIPLE CON PERFIL DE ASIENTO

DATOS TECNICOS STANDING VALVE 1.81

Pieza/ensamble Ensamble, separable
Conexión superior Cuello de pesca JDE
Conexión inferior No aplica
unidad de medida Pieza
Tipo de elastómero Tipo V
Material/Metalurgia 4140, 80ksi
OD máximo 1.865
ID mínimo Asiento, 1.062 in
Modelo Válvula de pie SV
Perfil de niple de asiento 1.810" F
Dirección Apertura/Cierre No aplica
Longitud Total 15.135
Longitud Efectiva 15.135
Numero de parte MMASV2375PF181
Capacidad de tensión 10,000 lbs ST
ID Superficie pulida No aplica
Tamaño de tubería 2.375" (mínimo)
Presión diferencial 6,000 psi
Temperatura de trabajo 38 degC - 177 degC
Material/Elastómeros TEFLON
Material/o-rings NBR
Torque recomendado No aplica
Recuperable Si, pescante JDE
Revestible Si, Redress kit
Área afectada (arriba) Transversal total 2.732 in2
Área afectada (abajo) ID sealbore-OD asiento 1.678 in2

CORRIDA E INSTALACION

Bajar calibre 1.875” en pozo hasta ubicar el niple de asiento. Colocar válvula de pie en herramienta
de corrida y profundizar a velocidad 30 m/min. Asentar válvula en perfil no-go y recuperar running
tool a superficie.

RECUPERACION

Bajar calibre 1.875” en pozo hasta ubicar válvula de pie. Colocar pescante tipo JDE y profundizar a
velocidad 30 m/min. Ubicar cuello de pesca y cargar 600 libras de peso para después sobre tensionar
100 libras. Otorgue tiempo para igualación de columnas y recupera válvula de pie a superficie.
 VALVULA DE PIE PARA NIPLE CON PERFIL DE ASIENTO

DATOS TECNICOS STANDING VALVE 2.25

Pieza/ensamble Ensamble, separable
Conexión superior Cuello de pesca JDE
Conexión inferior No aplica
unidad de medida Pieza
Tipo de elastómero Tipo V
Material/Metalurgia 4140, 80ksi
OD máximo 2.302
ID mínimo Asiento, 0.952 in
Modelo Válvula de pie SV
Perfil de niple de asiento 2.250" F
Dirección Apertura/Cierre No aplica
Longitud Total 17.362
Longitud Efectiva 17.362
Numero de parte MMASV2875PF225
Capacidad de tensión 10,000 lbs ST
ID Superficie pulida No aplica
Tamaño de tubería 2.875" (mínimo)
Presión diferencial 6,000 psi
Temperatura de trabajo 38 degC - 177 degC
Material/Elastómeros TEFLON
Material/o-rings NBR
Torque recomendado No aplica
Recuperable Si, pescante JDE
Revestible Si, Redress kit
Área afectada (arriba) Transversal total 4.162 in2
Área afectada (abajo) ID sealbore-OD asiento 2.174 in2

CORRIDA E INSTALACION

Bajar calibre 2.313” en pozo hasta ubicar el niple de asiento. Colocar válvula de pie en herramienta
de corrida y profundizar a velocidad 30 m/min. Asentar válvula en perfil no-go y recuperar running
tool a superficie.

RECUPERACION

Bajar calibre 2.313” en pozo hasta ubicar válvula de pie. Colocar pescante tipo JDE y profundizar a
velocidad 30 m/min. Ubicar cuello de pesca y cargar 600 libras de peso para después sobre tensionar
100 libras. Otorgue tiempo para igualación de columnas y recupera válvula de pie a superficie.
 VALVULA DE PIE PARA NIPLE CON PERFIL DE ASIENTO

Tamaño (in) Numero de Parte Material

1.81 MMASV2375PF181 4140 / 80
2.25 MMASV2875PF225 4140 / 80

# PARTE DESCRIPCION
1 CUELLO DE PESCA
2 CANICA STAINLESS STEEL
3 O-RING NBR
4 O-RING NBR
5 ASIENTO DE CANICA
6 MANDRIL BY-PASS
7 CAMISA DE IGUALACION
8 PIN DE CORTE BRONCE
9 O-RING NBR
10 MANDRIL DE SELLOS V H
11 SELLOS V (NBR-TEFLON)
12 ROSCA RETEN

DIMENSIONES (IN)
TAMANO/REF 1.81 in 2.25 in
OD canica 1.250 1.500
A 3.235 3.312 I
B 6.780 8.350
C 5.120 5.700
D 1.160 1.470
E 0.462 0.462
F 1.062 1.250
G 1.775 2.236
H (ID asiento) 1.062 0.952
I (OD máx.) 1.865 2.302

Análisis de diámetros y área de flujo

Válvula de pie Tubería Área de flujo
Tamaño Tubería Claro (in)
OD máximo (in) ID (in) (in2)
1.81 2.375", 4.7# 1.865 1.995 0.130 0.394
1.81 2.875", 6.5# 1.865 2.441 0.576 1.948
2.25 2.875", 6.5# 2.302 2.441 0.139 0.518
2.25 3.500", 9.3# 2.302 2.992 0.690 2.869
