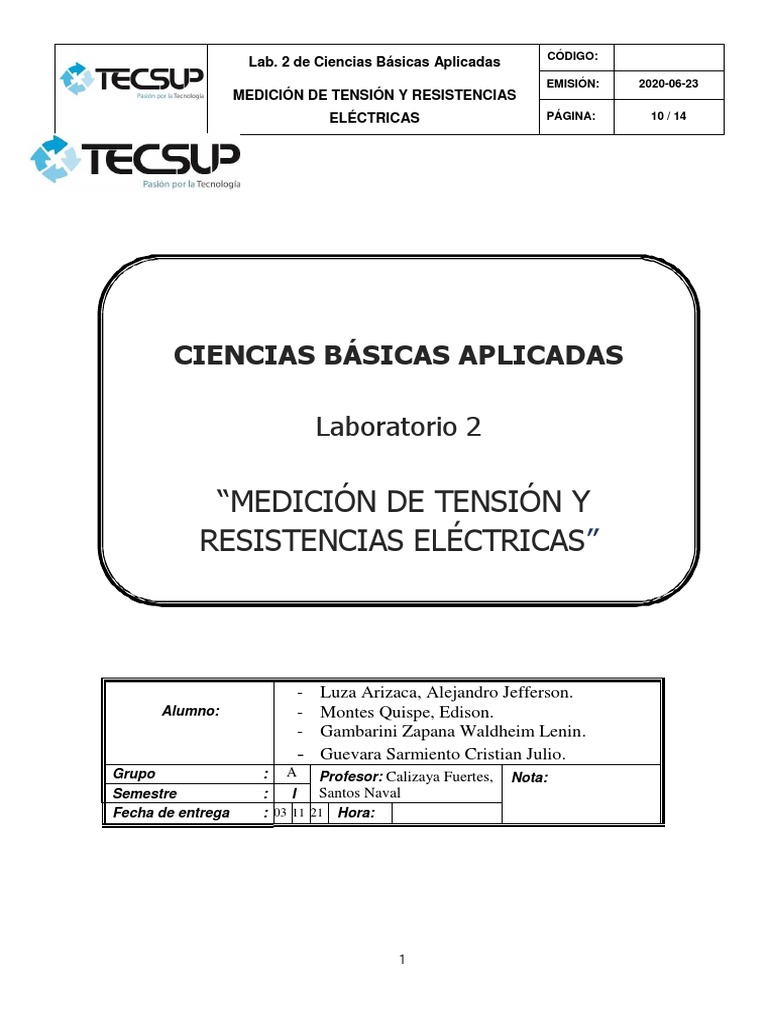

CÓDIGO:

Lab. 2 de Ciencias Básicas Aplicadas

EMISIÓN: 2020-06-23
MEDICIÓN DE TENSIÓN Y RESISTENCIAS
ELÉCTRICAS PÁGINA: 10 / 14

CIENCIAS BÁSICAS APLICADAS

Laboratorio 2

“MEDICIÓN DE TENSIÓN Y
RESISTENCIAS ELÉCTRICAS”

- Luza Arizaca, Alejandro Jefferson.

Alumno: - Montes Quispe, Edison.
- Gambarini Zapana Waldheim Lenin.
- Guevara Sarmiento Cristian Julio.
Grupo : A Profesor: Calizaya Fuertes, Nota:
Semestre : I Santos Naval
Fecha de entrega : 03 11 21 Hora:

1
 CÓDIGO:
Lab. 2 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-23
MEDICIÓN DE TENSIÓN Y RESISTENCIAS
ELÉCTRICAS PÁGINA: 10 / 14

1. DESARROLLO
4.1. Ejercicio 1: complete el siguiente cuadro.

Colores de las Tolerancia Valor nominal Valor medido

Elemento r %
bandas % (Ω) (Ω)
R1 Ma – Ne – Ne – Ag +- 10 % 10 92,0 820

R2 Ro – Vi – Na – Au +- 5% 27000 2 680,5 90.072

R3 Na – Na – Ne +- 1% 3000 327,0 89.1

R4 Am – Ve – Ro – Ve +- 0.5% 4500 4 520,0 0.44

R5 Ve – Gr – Am – Ma +- 2% 580000 587 728,4 1.332

R6 Az – Ro – Ro – Au +- 5% 6200 5 180,8 16.44

R7 Vi – Vi – Na – Ve +- 0.5% 77000 78 023,2 1.33

R8 Gr – Ma – Ne +- 1% 80 79,3 0.875

R9 Ma – Ne – Ro – Ag +- 10% 1000 929,7 7.03

4.2. Ejercicio 2: complete el siguiente cuadro.

Colores de las Tolerancia Valor nominal Valor medido

Elemento r %
bandas % (Ω) (Ω)
R1 Ro – Ro – Ma - Do 5% 220 214,6 2.45

R2 Ma – Vi – Ro - Ro 2% 1,7 k 1 725,3 1.49

R3 Ma – Ne – Ne - Ro 2% 10 9,84 1.6

R4 Am – Vi – Na - Do 5% 47 k 45 248,6 3.73

R5 Ve – Na – Ve - Ro 2% 5,3 M 5,24 M 1.13

R6 Az – Ne – Ma - Ag 10% 600 631 5.17

R7 Vi – Bla – Ma - Do 5% 790 k 758 k 4.05

R8 Ve – Ne – Ma - Ma 1% 500 503 0.6

2
 CÓDIGO:
Lab. 2 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-23
MEDICIÓN DE TENSIÓN Y RESISTENCIAS
ELÉCTRICAS PÁGINA: 10 / 14

R9 Bla – Gr – Ma - Ma 1% 980 971,6 0.86

4.3. UTILIZANDO MULTISIM LIVE:

4.3.1. Ejercicio 3: Fuente DC, interruptor y lámpara.

Arme el circuito mostrado. Haga clic en Run (play). Anote los valores de tensión. Cierre el
interruptor. Anote los nuevos valores de los voltímetros.

12V 12V

12V 12V

4.3.2. Ejercicio 5: Fuente uso del multímetro.

3
 CÓDIGO:
Lab. 2 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-23
MEDICIÓN DE TENSIÓN Y RESISTENCIAS
ELÉCTRICAS PÁGINA: 10 / 14

1. ¿Cómo se conecta el voltímetro en un circuito? ESCRIBA SU RESPUESTA.

El voltímetro siempre se debe conectar en paralelo con la parte del circuito donde se quiere
medir el voltaje.

2. ¿Cuánto marca el voltímetro?

v = 12.000V

4
 CÓDIGO:
Lab. 2 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-23
MEDICIÓN DE TENSIÓN Y RESISTENCIAS
ELÉCTRICAS PÁGINA: 15 / 14

4.3.3. Ejercicio 6: Fuente DC, interruptor y tres resistencias.

Arme el circuito mostrado. Haga clic en Run (play). Anote los valores de tensión. Cierre el
interruptor. Anote los nuevos valores de los voltímetros.

Antes Después

V1 5.0000V – 0.0000V 5.0000 V – 0.000 V

V2 61.094V – 45821uV 5.0000 V – 3.7500 V

V3 45.821V – 25.426uV 3.7500 V – 2.0833 V

V4 0.0000V – 25.456 uV 0.0000 V – 2.0833 V

5
 CÓDIGO:
Lab. 2 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-23
MEDICIÓN DE TENSIÓN Y RESISTENCIAS
ELÉCTRICAS PÁGINA: 16 / 14

4.3.4. Ejercicio 7: Fuente DC, dos interruptores y tres resistencias.

Arme el circuito mostrado. Haga clic en Run (play). Anote los valores de tensión. Cierre el
interruptor. Anote los nuevos valores de los voltímetros.

120.00V 120.00V 120.00V

120.00V 120.00V 120.00V

120.00V 120.00V 120.00V

79.121V 79.121V 79.121V

6
 CÓDIGO:
Lab. 2 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-23
MEDICIÓN DE TENSIÓN Y RESISTENCIAS
ELÉCTRICAS PÁGINA: 17 / 14

5. OBSERVACIONES Y CONCLUSIONES
(coloque por lo menos 5 conclusiones y 5 observaciones)

El circuito eléctrico en serie se denota por mantener su intensidad de corriente constante.

El circuito eléctrico en paralelo se denota en mantener el voltaje constante.

En un circuito eléctrico mixto se conocer por las variaciones de tanto su intensidad de corriente
como su respectivo voltaje.

El circuito que mayor representa resistencia el paso de la corriente es el circuito en serie.

Con esta práctica se realizó los cálculos para obtener la resistencia equivalente de resistencias
que se encontraban en paralelo y en serie.

7
