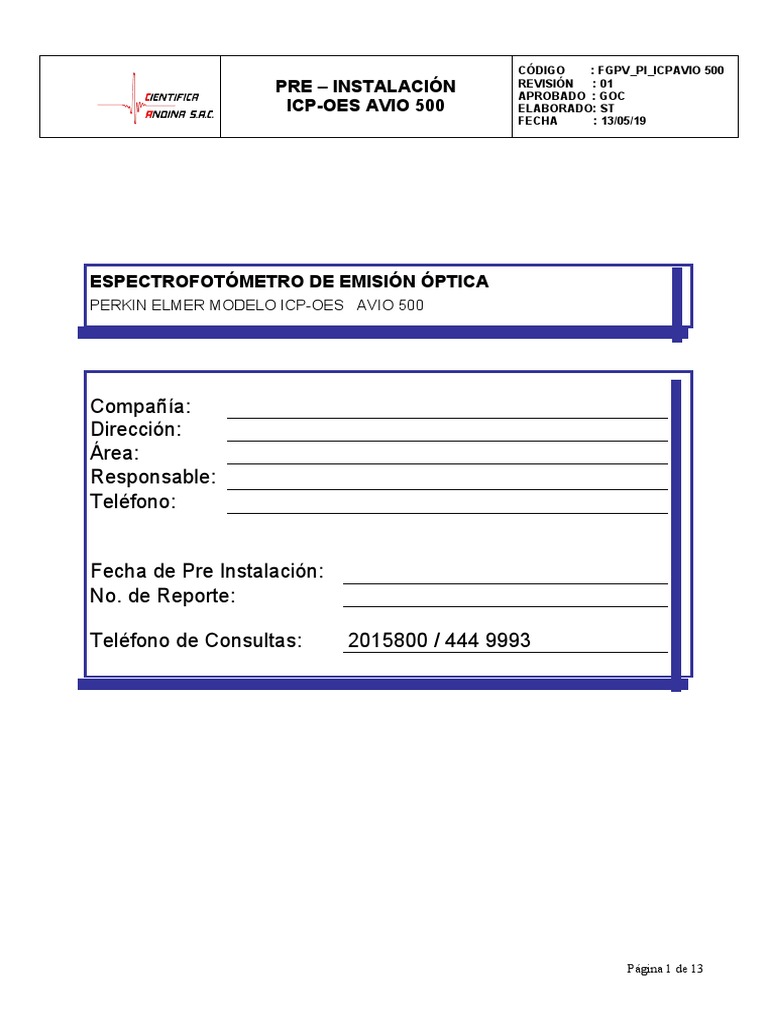

CÓDIGO : FGPV_PI_ICPAVIO 500

PRE – INSTALACIÓN REVISIÓN : 01

APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

ESPECTROFOTÓMETRO DE EMISIÓN ÓPTICA

PERKIN ELMER MODELO ICP-OES AVIO 500

Compañía:
Dirección:
Área:
Responsable:
Teléfono:

Fecha de Pre Instalación:

No. de Reporte:

Teléfono de Consultas: 2015800 / 444 9993

Página 1 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

PREPARANDO EL LUGAR DE INSTALACION

El instrumento PerkinElmer ICP-OES AVIO 500 es un sistema completo, con la excepción

de lo siguiente: un área adecuada de trabajo, sistema de extracción de vapores, gases y
reguladores, agua de refrigeración y una mesa para el instrumento y computadora, esto
debe ser proporcionado por el cliente.
El laboratorio donde se va a instalar el instrumento ICP-OES AVIO 500 debe cumplir las
siguientes especificaciones:

1. Requisitos del área de trabajo

2. Requisitos para la extracción de vapores
3. Requisitos de los gases
4. Requisitos eléctricos
5. Espacio requerido en el laboratorio
6. Requisitos de enfriamiento del agua
7. Requisitos mínimos de la computadora

Página 2 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

1.- Requisitos del área de trabajo

El entorno en el que se alojará el instrumento deberá de cumplir con los siguientes

requisitos:

 El instrumento puede operar a temperaturas de entre 18 y 23 C con un máximo

rango de cambio de 2.8 C (5 F) por hora. Para un rendimiento óptimo del
instrumento, la temperatura ambiente debe controlarse a 20 ±2 C.

 El instrumento debe estar ubicado lejos de fuentes directas de calor o frío.

 La humedad relativa debe estar entre el 20 y el 80%, sin condensación. Para un

óptimo desempeño del instrumento la humedad relativa deberá estar entre 50% y
55%

 Ambiente libre de polvo. Para minimizar los problemas de contaminación, es

necesario un entorno relativamente libre de polvo. Los niveles máximos de polvo no
deben exceder los 36 millones de partículas (0.5 mm o más) por metro cúbico de
aire. Como referencia, en una oficina limpia debe haber de 18 millones a 36 millones
de partículas por metro cubico.

 Ambiente libre de vapores corrosivos y vibración excesiva.

 Dejar un espacio de 45cm entre todos los lados del instrumento, ello facilitara la
circulación del aire y el acceso para sus mantenimientos.

 El calor disipado directamente en el aire del laboratorio por el ICP-OES AVIO 500 es
de aproximadamente 2800 vatios (660 BTU / hr), la mayoría de los cuales se
eliminan si el sistema está adecuadamente ventilado. Además, el CHILLER disipa
cerca de 3000 vatios directamente en el laboratorio.

 El ICP-OES AVIO 500 ha sido diseñado para uso interno. No usar el instrumento en
áreas donde haya riesgo de explosiones.

AVISO IMPORTANTE: Si el instrumento ICP-OES AVIO 500 no opera en un ambiente libre

de polvo y vapores corrosivos, será necesario realizar un mantenimiento más frecuente y,
eventualmente, podría dañar el instrumento.

Página 3 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

2.- Requisitos para la extracción de vapores

El ICP-OES AVIO 500 requiere una ventilación para la antorcha del ICP conectada
directamente a la parte superior del instrumento. El sistema de ventilación de la
antorcha es necesario para eliminar los vapores de combustión y los vapores de la
carcasa de la antorcha. La ventilación de escape es importante por una serie de
razones:

 Protege al personal de laboratorio de los vapores tóxicos que pueden ser

producidos por algunas muestras.
 Mejora la estabilidad de la antorcha del ICP al remover los efectos dañinos del
área y de la atmosfera del laboratorio.
 Ayuda a proteger el instrumento de vapores corrosivos que pueden originarse en
las muestras.
 Eliminará el calor disipado producido por la antorcha del ICP y la fuente de
alimentación del RF. El sistema de extracción de vapores debe proporcionar un
flujo de al menos 3398 L / min (120 CFM) y un flujo máximo de 5663 L / min (200
CFM). Las temperaturas de los gases de escape al salir del instrumento son
aproximadamente 50 ° C (122 ° F) a 1500 vatios de potencia de RF.

El uso del instrumento ICP-OES AVIO 500 sin una adecuada ventilación de aire
externo puede producir daños en la salud. Por ejemplo, la combustión de
hidrocarburos halogenados produce vapores tóxicos. Se debe tener extremo
cuidado de que el sistema de extracción este trabajando adecuadamente.

Nota: Los ingenieros de servicio que instalan el equipo PERKIN ELMER no están
autorizados para instalar el sistema de extracción de vapores.

- El conducto de escape está conectado directamente a la parte superior del

instrumento ICP-OES AVIO 500 y se recomienda usar el conducto flexible de 4
pulgadas (10.16 cm) ID proporcionado para realizar la conexión final al
instrumento con tubos de acero inoxidable para el resto de los conductos de
extracción.

- Proveer de aire limpio al área en la misma cantidad de aire que es extraído por el
sistema. Un laboratorio hermético puede ocasionar perdidas de eficiencia en el
sistema.

Ubicación del sistema de extracción (ventilación)

El sistema de ventilación para la antorcha ICP se conecta directamente a la chimenea

del compartimiento de la antorcha ubicada en la parte superior del compartimento de
muestra. Con el ICP-OES AVIO 500 se proporciona un tubo de diámetro interno de
cuatro pulgadas para realizar esta conexión.

Página 4 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

Página 5 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

3.- Requisitos de los gases

A continuación, se muestran los gases requeridos para el funcionamiento del ICP-OES

AVIO 500.
- Gas Argón
- Gas Nitrógeno
- Aire comprimido

Gas Argón y Nitrógeno

El argón se usa como gas de antorcha. Se recomienda nitrógeno para el gas de purga
óptica, aunque también se puede usar argón. Los criterios de calidad para el argón y el
nitrógeno se muestran en la Tabla 1.

Tabla 1: Calidad de criterio entre el Argón y Nitrógeno

Especificación Argón Nitrógeno
Pureza ≥99.996% ≥99.999%
Oxigeno ≤ 5ppm ≤ 5ppm
Agua ≤ 4ppm ≤ 5ppm
Nitrógenos ≤ 20ppm
Hidrógenos ≤ 1ppm
Hidrocarburos ≤ 1ppm

Se puede usar argón líquido o gaseoso. El rango de uso determina el tipo de tanque de
argón a usar, líquido o gaseoso. Usualmente el argón líquido es más económico por
unidad de volumen, pero no puede ser almacenado por largos periodos de tiempo. Si se
emplea argón líquido, el tanque debe estar equipado con un regulador de sobrepresión
por razones de seguridad. El regulador de sobrepresión ventila el tanque las veces
necesarias para mantener la presión interna lo suficiente para mantener al argón en
estado líquido y así prevenir que el cilindro explote por sobrepresión interna. Las líneas
de transferencia de gas del tanque de argón deben estar libres de contaminantes y no
estar hechas de plástico.

Se recomienda encarecidamente purgar la trayectoria óptica con nitrógeno o argón. El

nitrógeno es el gas de purga recomendado debido a su menor costo. El uso de gas de
purga normal es seleccionable por el usuario a 1.5 L / min (purga baja) u 8 L / min (purga
alta) para nitrógeno (1.4 L / min o 7 L / min si se usa argón) a 365 kPa (50 psi) presión.

Para el ICP-OES AVIO 500, el consumo típico de argón para la antorcha es de 9

Litros/Minuto mientras el plasma está funcionando en condiciones de bajo flujo y 1
Litro/Minuto para la purga del detector en todo momento mientras el instrumento está
encendido; para un instrumento que funciona 8 horas por día y 5 días por semana a bajo
flujo, esto daría como resultado una tasa de consumo de aproximadamente 32,000
Litros por semana. A ese ritmo, un tanque de argón líquido típico de 160 litros duraría
aproximadamente cuatro semanas, dependiendo de las condiciones de
almacenamiento; un típico cilindro de argón comprimido de 8000 litros duraría
aproximadamente 1,8 días.

Página 6 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

El regulador de gas de argón debe proporcionar una presión de suministro entre 80 y

120 psi (550 a 825 kPa). El regulador de gas de purga de nitrógeno debe proporcionar
una presión de entrega entre 275 y 825 kPa (40 y 120 psi). Un regulador de cilindro que
se puede usar con argón y nitrógeno está disponible de PerkinElmer (Pieza No.
03030284). El regulador se puede usar con accesorios CGA 580 o CGA 590.

Aire comprimido
El ICP-OES AVIO 500 requiere de aire comprimido, el cual se utiliza como un gas de
corte para eliminar la pluma de plasma y para mantener el calor alejado de la óptica. El
flujo de corte es de 28 L / min (1 pie cúbico / min) a un mínimo de 550 kPa (80 psi).
La presión del aire comprimido para el ICP-OES AVIO 500 deberá estar entre 80 y 120
psi.
Las mangueras de aire se suministran con accesorios Swagelok® de 0.25 pulgadas.
Los ambientes húmedos, no garantizan que el aire comprimido esté seco. Los filtros o
condensadores adicionales pueden ser una parte necesaria del sistema de suministro de
aire.

Nota:
Si el suministro de aire proviene de una compresora, esta debe ser libre de
polvo y aceites además se deberá purgar periódicamente de acuerdo a la
humedad del ambiente.
  PRESION FLUJO TEMPERATURA
ARGON 80 - 120 PSI 1- 25 L/MIN
NITROGENO 30 - 120 PSI 1.5 - 8 L/MIN
AIRE 80 - 120 PSI 25 L/MIN
CHILLER 45 - 80 PSI 4 L/MIN 15 - 25 °C

4.- Requisitos eléctricos

La energía eléctrica que se requiere para el instrumento deberá ser monofásica y

estabilizada con línea a tierra.
 Se recomienda un transformador de aislamiento de 10 KVA y un UPS de 10KVA,
esto brindará energía eléctrica solo al ICP-OES AVIO 500, computadora y
autosampler, el sistema de enfriamiento de agua (CHILLER) no podrá ser conectado
a esta línea eléctrica.

 Se requiere de un pozo a tierra con un valor de 15ohmios. Para una mejor

protección se recomienda que el pozo a tierra sea menor de 10 ohmios. La línea a
tierra debe ser exclusiva para el laboratorio, a esta no debe de conectarse equipos
industriales, motores.

 El voltaje requerido debe ser: Línea – Neutro = 220Vac, Línea – Tierra = 220Vac y
Neutro – Tierra = menor a 1Vac.
 El ICP-OES AVIO 500 está equipado con un cable de poder de 2.5 metros (8 pies)
que conecta a los módulos del espectrómetro y al generador de RF.

Página 7 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

 Se requiere de una línea eléctrica adicional para el Sistema de enfriamiento de agua

(CHILLER), se recomienda una línea eléctrica estabilizada para proteger la
electrónica del CHILLER. El voltaje requerido es: Línea – Neutro = 220Vac, Línea –
Tierra = 220Vac y Neutro – Tierra = menor a 1Vac. El sistema de enfriamiento de
agua (CHILLER) que recomienda PerkinElmer es el modelo PolyScience®
WhisperCool™ cuya potencia es 2000W.
Una línea eléctrica estabilizada se puede obtener por cualquiera de las dos opciones
que se detallan:
- Se recomienda un estabilizador que tenga incorporado un
transformador de aislamiento de 5KVA.
- Si se requiere un sistema ininterrumpido de energía, se recomienda
utilizar un transformador de aislamiento de 5KVA y un UPS de 5KVA.

Notas:
- Bajo una carga completa del instrumento, el ICP-OES AVIO 500 requiere una línea
de 20 A, 200 – 230V, 50/60 Hz (± 1%), 2800 VA con interruptor independiente. Solo
se necesita de una línea monofásica. La línea eléctrica debe ser clasificada de 20
amperios aun así el instrumento no esté trabajando a su máxima capacidad.

- El ICP-OES AVIO 500 no debe tener un tomacorriente con interruptor de circuito de

falla a tierra (GFCI). El instrumento disparará el interruptor si se usa este tipo de
protección de salida.

- El ICP-OES AVIO 500 está equipado con un interruptor de protección a tierra IEC
60309 250V 16/20 amperios (PE No parte: 09997530) que se insertan en un
receptáculo series IEC 309 (PE No parte: 09290304 y 09290305 versión de montaje
superficial). Ambos están incluidos con el kit que se envía con el instrumento.
No reemplace el conector de energía del instrumento ICP-OES AVIO 500 (IEC 60309).

Página 8 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

5.- Espacio requerido en el laboratorio

El ICP-OES AVIO 500 tiene las siguientes dimensiones:

Peso: 163 kg (360 libras) o 203 kg (447 libras) con el

Contenedor de envío

Se recomienda instalar el instrumento ICP-OES AVIO 500 en una mesa con ruedas, en
otra mesa con ruedas se instalará el autosampler (si fuera el caso); todo ello brindará
facilidades en los mantenimientos.
La computadora y la impresora no deben colocarse sobre el instrumento, debería ir en otra
mesa que este muy próxima al instrumento.

Página 9 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

El instrumento debe colocarse debajo de la ventilación de escape para el compartimiento

de la antorcha y cerca de los puntos de suministro de electricidad, enfriamiento de agua y
gas. Con el instrumento se suministra un cable de alimentación de 2,5 m (8 pies) de largo y
las siguientes mangueras:

Manguera de argón y nitrógeno 6 m (20 pies)

Mangueras del agua (2) 3.7 m (12 pies)
*Manguera de aire para el shear gas 3.7 m (12 pies)

*El filtro de aire debe estar ubicado dentro de los 3.7 m (12 pies) de distancia del conector
de aire.

Para brindar acceso para el mantenimiento del instrumento y una buena ventilación, se
debe dejar 45 cm (18 pulgadas) de espacio entre el instrumento y las paredes del
laboratorio. Dejar 71 cm (28 pulgadas) de espacio al lado derecho del instrumento para
facilitar el acceso.

Página 10 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

6.- Requerimiento de enfriamiento de agua.

El ICP-OES AVIO 500 requiere de sistema de enfriamiento de agua (CHILLER) para

disipar el calor del oscilador RF. Los requisitos del Chiller son:

 Capacidad de enfriamiento a 20 C : 2850 watts

 Estabilidad de la temperatura: ± 0.5 C
 Velocidad de bombeo: 4 gal/min a 55 psi máx.

Se recomienda el Chiller PolyScience® WhisperCool™ ya que cumple con estos

requisitos, está disponible a través de Perkin Elmer en las siguientes configuraciones:

208/230V, 60Hz (Número de parte N0772046)

208/230V, 50Hz (Número de parte N0772045)

Se requiere de una línea adicional de 200-240V para el Chiller, esto fue detallado en el
punto 4.

POLISCIENCE CHILLER (Sistema de enfriamiento de agua)

El sistema de enfriamiento de agua Modelo PolyScience® WhisperCool™ se coloca

normalmente en el suelo, cerca del instrumento. Sus dimensiones son 36,5 cm (14.4
pulgadas) de ancho, 67,3 cm (26.5 pulgadas) de largo y 61 cm (24 pulgadas) de alto y
pesa 81 Kg (178 libras). El Chiller tiene toma y salida de aire que no tienen que ser
obstruidos por ningún motivo. El equipo requiere de 45.7 cm (18 pulgadas) en todos sus
lados para una adecuada ventilación. Las mangueras del chiller restringen la distancia
que debe haber entre el Chiller y el instrumento (longitud de las mangueras= 3.7m). La
potencia del CHILLER es 2000W.

Página 11 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

7.- Requisitos de la computadora.

El software de Perkin Elmer está certificado solo para su uso con las computadoras
enumeradas aquí. Perkin Elmer no puede garantizar el rendimiento del software o del
espectrómetro correspondiente con ninguna computadora que no sea la especificada o
con computadoras específicas que no cumplan con los requisitos de configuración
requeridos.

- Dell OptiPlex 3046 Windows 10 Intel® Core i5-6500 Processor (Quad Core,
6MB, 4T, 3.2GHz with Microsoft® Windows® 10 Pro 64 bit.
Processor Intel Core i5-6500
Memory 8GB (1x8G) 2133MHz DDR4
HDD Size/HDD Spindle 1TB 7.2k RPM SATA 6Gbps
Mechanical Package 240W Standard Power Supply
Audio Internal Speaker
Graphics Integrated Graphic Card
Keyboard Wired Multi-Media Keyboard
DVD R+/-W Tray load DVD Drive (R/W)
Mouse Dell MS116 Wired Mouse, Black
WWAN Intel DB WLAN 8260 Software
Integrated Ethernet Integrated Ethernet
Custom Image Win10 – 2016 / IoT / Embedded
Notes: 2 - RS232 ports

NOTA: Es necesario una tarjeta de red adicional para conexión a red del cliente.

Página 12 de 13
 CÓDIGO : FGPV_PI_ICPAVIO 500
PRE – INSTALACIÓN REVISIÓN : 01
APROBADO : GOC
ICP-OES AVIO 500 ELABORADO: ST
FECHA : 13/05/19

LISTA DE VERIFICACION DE LOS REQUISITOS

Cumple con
Requisitos los requisitos SI / Comentarios
NO
Requisitos del área de trabajo

Requisitos para la extracción de vapores

Requisitos de los gases

Requisitos eléctricos

Espacio requerido en el laboratorio

Requisitos de enfriamiento de agua

Requisitos de la computadora

Notas:

Ing. de Servicio Firma del Cliente

Página 13 de 13
