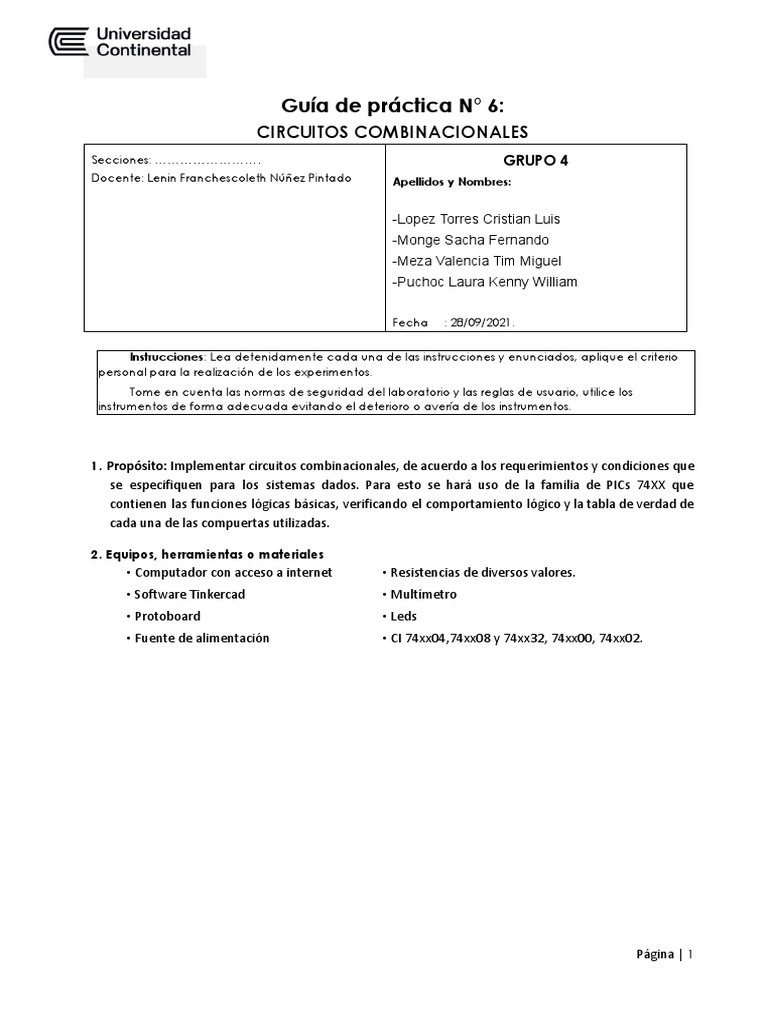

Guía de práctica N° 6:

CIRCUITOS COMBINACIONALES
Secciones: ……………………. GRUPO 4
Docente: Lenin Franchescoleth Núñez Pintado Apellidos y Nombres:

-Lopez Torres Cristian Luis

-Monge Sacha Fernando
-Meza Valencia Tim Miguel
-Puchoc Laura Kenny William

Fecha : 28/09/2021.

Instrucciones: Lea detenidamente cada una de las instrucciones y enunciados, aplique el criterio
personal para la realización de los experimentos.
Tome en cuenta las normas de seguridad del laboratorio y las reglas de usuario, utilice los
instrumentos de forma adecuada evitando el deterioro o avería de los instrumentos.

1. Propósito: Implementar circuitos combinacionales, de acuerdo a los requerimientos y condiciones que

se especifiquen para los sistemas dados. Para esto se hará uso de la familia de PICs 74XX que
contienen las funciones lógicas básicas, verificando el comportamiento lógico y la tabla de verdad de
cada una de las compuertas utilizadas.

2. Equipos, herramientas o materiales

• Computador con acceso a internet • Resistencias de diversos valores.
• Software Tinkercad • Multímetro
• Protoboard • Leds
• Fuente de alimentación • CI 74xx04,74xx08 y 74xx32, 74xx00, 74xx02.

Página | 1
3. Fundamento Teórico

Pasos para la implementación de circuitos combinacionales:

1) Comprender el funcionamiento, requerimientos y condiciones del sistema

2) Elaborar la tabla de verdad para el funcionamiento del sistema de alarma
3) Encontrar la expresión algebraica estándar para la tabla de verdad
4) 4) Simplificar la expresión utilizando algebra de Boole.
5) Implemente el circuito lógico en Logisim para la expresión simplificada y verificar
funcionamiento con valores de tabla de verdad.

Página | 2
 6) Aplicar la universalidad de las compuertas NAND o compuertas NOR para reducir la
cantidad de PICs requeridos.

7) Implemente el circuito en protoboard (o Tinkercad).

5. Actividades o tareas
1) Diseñar el circuito lógico digital que controla dos motobombas que extraen
agua, la primera de un pozo P y lo lleva a un depósito D1, y la segunda la
extrae de dicho depósito y la lleva a otro D2. La condición de
funcionamiento será la siguiente:

a) Funcionarán las bombas siempre que esté lleno el lugar de donde se

extrae el agua y vacío el depósito a llenar.
b) Que no funcionen las dos bombas a la vez.

Los niveles serán indicados por unas boyas de tal forma que si indican “cero”
es que está vacío el depósito correspondiente y si están a “uno” es que están
llenos.

Página | 3
Página | 4
 Compuerta NOR

https://www.tinkercad.com/things/iKZb0rWG0qu-smashing-robo-turing/editel?sharecode=lfZ1QWxecFTUCgKtm51Nqn5Ej
9H5l78RQuUEdUOx8Iw&sharecode=lfZ1QWxecFTUCgKtm51Nqn5Ej9H5l78RQuUEdUOx8Iw

Página | 5
2) Se quiere realizar un circuito que controle una persiana y una ventana,
dependiendo de las variables:

a) Temperatura mayor de 25°C.

b) Que haya alguna persona en la casa.
c) Que haya luz artificial.

Diseñar un circuito tal que, la ventana se abra cuando la temperatura sea

mayor de 25 °C y haya alguien en la casa, y la persiana se suba cuando
haya una persona en la casa, y no haya luz artificial en la casa.

Página | 6
Compuertas NAND

Página | 7
 https://www.tinkercad.com/things/iKZb0rWG0qu-smashing-robo-turing/editel?sharecode=lfZ1QWxecFTUCgKtm51Nq
n5Ej9H5l78RQuUEdUOx8Iw&sharecode=lfZ1QWxecFTUCgKtm51Nqn5Ej9H5l78RQuUEdUOx8Iw

6. Referencias bibliográficas consultadas y/o enlaces recomendados

• Tocci, R., & Neal S., W. Sistema digitales Principios y aplicaciones. Prentice Hall.
• http://electronicacompleta.com/lecciones/compuertas-logicas/
• https://www.tinkercad.com/
• https://www.youtube.com/watch?v=uGrdNJiWjcY
