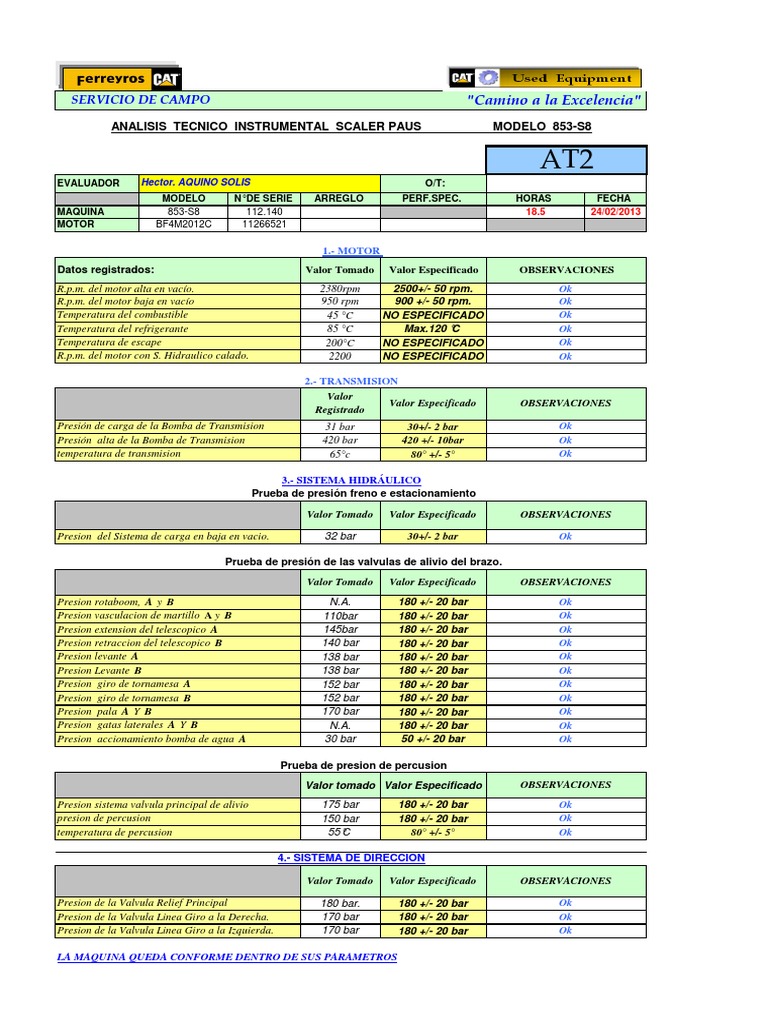

SERVICIO DE CAMPO "Camino a la Excelencia"

ANALISIS TECNICO INSTRUMENTAL SCALER PAUS MODELO 853-S8

AT2
EVALUADOR Hector. AQUINO SOLIS O/T:
MODELO N° DE SERIE ARREGLO [Link]. HORAS FECHA
MAQUINA 853-S8 112.140 18.5 24/02/2013
MOTOR BF4M2012C 11266521

1.- MOTOR
Datos registrados: Valor Tomado Valor Especificado OBSERVACIONES
R.p.m. del motor alta en vacío. 2380rpm 2500+/- 50 rpm. Ok
R.p.m. del motor baja en vacío 950 rpm 900 +/- 50 rpm. Ok
Temperatura del combustible 45 °C NO ESPECIFICADO Ok
Temperatura del refrigerante 85 °C Max.120 °C Ok
Temperatura de escape 200°C NO ESPECIFICADO Ok
R.p.m. del motor con S. Hidraulico calado. 2200 NO ESPECIFICADO Ok

2.- TRANSMISION
Valor
Valor Especificado OBSERVACIONES
Registrado
Presión de carga de la Bomba de Transmision 31 bar 30+/- 2 bar Ok
Presión alta de la Bomba de Transmision 420 bar 420 +/- 10bar Ok
temperatura de transmision 65°c 80° +/- 5° Ok

3.- SISTEMA HIDRÁULICO


Prueba de presión freno e estacionamiento

Valor Tomado Valor Especificado OBSERVACIONES

Presion del Sistema de carga en baja en vacio. 32 bar 30+/- 2 bar Ok

Prueba de presión de las valvulas de alivio del brazo.


Valor Tomado Valor Especificado OBSERVACIONES
Presion rotaboom, A y B N.A. 180 +/- 20 bar Ok
Presion vasculacion de martillo A y B 110bar 180 +/- 20 bar Ok
Presion extension del telescopico A 145bar 180 +/- 20 bar Ok
Presion retraccion del telescopico B 140 bar 180 +/- 20 bar Ok
Presion levante A 138 bar 180 +/- 20 bar Ok
Presion Levante B 138 bar 180 +/- 20 bar Ok
Presion giro de tornamesa A 152 bar 180 +/- 20 bar Ok
Presion giro de tornamesa B 152 bar 180 +/- 20 bar Ok
Presion pala A Y B 170 bar 180 +/- 20 bar Ok
Presion gatas laterales A Y B N.A. 180 +/- 20 bar Ok
Presion accionamiento bomba de agua A 30 bar 50 +/- 20 bar Ok

Prueba de presion de percusion


Valor tomado Valor Especificado OBSERVACIONES
Presion sistema valvula principal de alivio 175 bar 180 +/- 20 bar Ok
presion de percusion 150 bar 180 +/- 20 bar Ok
temperatura de percusion 55°C 80° +/- 5° Ok

4.- SISTEMA DE DIRECCION

Valor Tomado Valor Especificado OBSERVACIONES

Presion de la Valvula Relief Principal 180 bar. 180 +/- 20 bar Ok


Presion de la Valvula Linea Giro a la Derecha. 170 bar 180 +/- 20 bar Ok
Presion de la Valvula Linea Giro a la Izquierda. 170 bar 180 +/- 20 bar Ok

LA MAQUINA QUEDA CONFORME DENTRO DE SUS PARAMETROS
