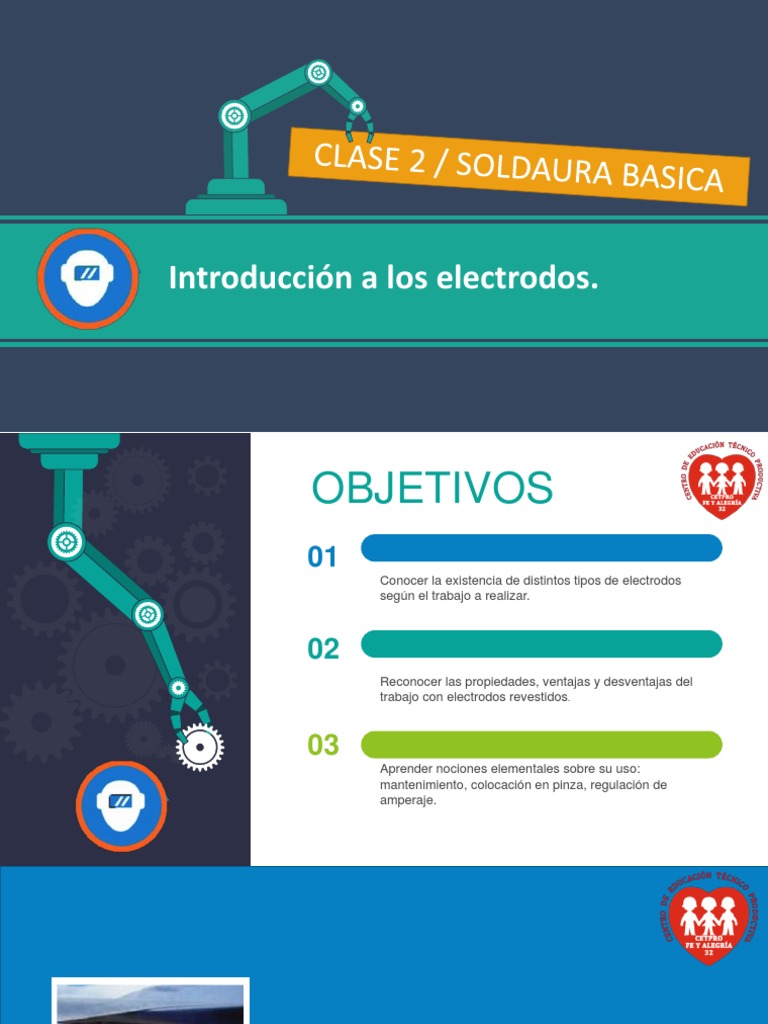

Introducción a los electrodos.

OBJETIVOS
01
Conocer la existencia de distintos tipos de electrodos
según el trabajo a realizar.

02
Reconocer las propiedades, ventajas y desventajas del
trabajo con electrodos revestidos.

03
Aprender nociones elementales sobre su uso:
mantenimiento, colocación en pinza, regulación de
amperaje.
¿QUE OBSERVAMOS ?
¿Cómo está compuesto un electrodo
revestido?
Pueden tener un núcleo de alambre en el centro
que puede variar tanto en diámetro como en su
composición o las aleaciones metálicas que lo
componen.
¿Qué nos indica la clasificación de
los electrodos?
Los electrodos poseen diversas características y propiedades
indicadas en su nomenclatura impresa sobre el recubrimiento.
IMPORTANTE!!
TIPOS DE ELECTRODOS
 • TIPOS DE ELECTRODOS

Existen muchos tipos de electrodos. La utilización de uno u otro

dependerá, sobre todo, del tipo de máquina de soldar, del metal
base a unir, de la posición en la que vamos a soldar y del
acabado que queramos.

Los electrodos más comunes son los revestidos.

Suelen tener una nomenclatura estándar formada
por la letra E y cuatro dígitos.
 • FUNCION DEL ELECTRODO

• Estabilizar el arco • Eliminar el óxido en la superficie.

eléctrico durante la ejecución
de la soldadura..
• Controlar la
penetración..
• Añadir material de aleación a la junta
soldada, para garantizar una composición
química y resistencia adecuada en la
junta.

• Protege el arco eléctrico durante el

proceso.
• Cubrir la soldadura
con una capa de escoria para
• Reduce la demanda de corriente
evitar contacto directo con el
eléctrica durante el proceso.
aire..
¿Cómo seleccionar un electrodo?
Los aspectos que se deben tener en cuenta para
seleccionar un electrodo son básicamente

• Posición en la cual se mantendrá el electrodo durante la

fabricación
• Exigencias de calidad
• Velocidad de depósito del material
• Características de los electrodos según AWS
 El cuarto factor se detalla a continuación:

Grupo F1: Electrodos de alta velocidad de depósito de

material de aporte. Son adecuados para ser utilizados
en posición horizontal o filetes planos.

Grupo F2: Electrodos con penetración superficial con

velocidad de aporte de material menor a los electrodos
del grupo F1.

Grupo F3: Electrodos de penetración profunda, funden

muy bien el material base cercano al cordón de
soldadura.

Grupo F4: Electrodos de bajo contenido de

hidrógeno para aceros difíciles de soldar, son menos
propensos al agrietamiento en comparación con los
electrodos del grupo F3. Son de penetración y
velocidad de deposición media o moderada.
Material que predominante en el revestimiento
¿Qué amperaje se usa según el
diámetro del electrodo?

• Existen rangos de amperes donde los electrodos

se funden de manera óptima.
• El resultado siempre va a variar según el
fabricante, la manera en que son resguardados
hasta el momento del trabajo y el equipo de la
soldadora.
• El tamaño de los electrodos depende del amperaje
de la máquina y la dureza del material que se vaya
a soldar.
Tabla de amperajes como
referencia
• Recuerden que, luego de realizar la actividad deben tomarle una foto
y enviarlo al grupo de whatsapp (SOLDADURA SMAW)

¡Nos vemos en la siguiente clase!
