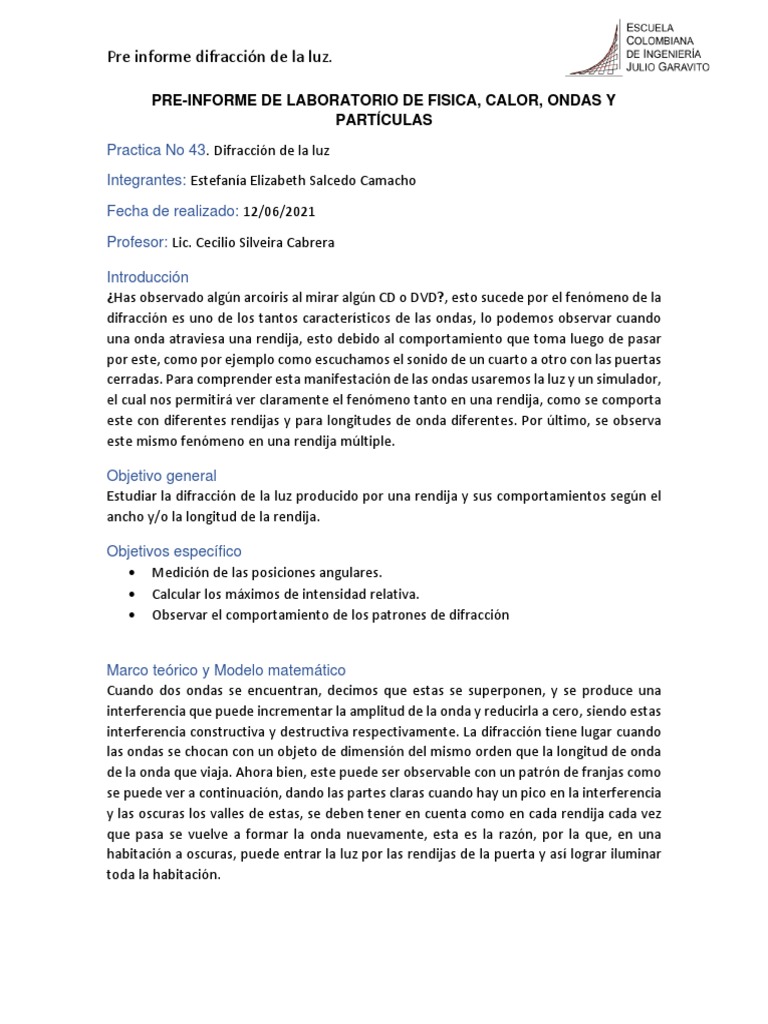

Pre informe difracción de la luz.
PRE-INFORME DE LABORATORIO DE FISICA, CALOR, ONDAS Y
PARTÍCULAS
Practica No 43. Difracción de la luz
Integrantes: Estefanía Elizabeth Salcedo Camacho
Fecha de realizado: 12/06/2021
Profesor: Lic. Cecilio Silveira Cabrera
Introducción
¿Has observado algún arcoíris al mirar algún CD o DVD?, esto sucede por el fenómeno de la
difracción es uno de los tantos característicos de las ondas, lo podemos observar cuando
una onda atraviesa una rendija, esto debido al comportamiento que toma luego de pasar
por este, como por ejemplo como escuchamos el sonido de un cuarto a otro con las puertas
cerradas. Para comprender esta manifestación de las ondas usaremos la luz y un simulador,
el cual nos permitirá ver claramente el fenómeno tanto en una rendija, como se comporta
este con diferentes rendijas y para longitudes de onda diferentes. Por último, se observa
este mismo fenómeno en una rendija múltiple.
Objetivo general
Estudiar la difracción de la luz producido por una rendija y sus comportamientos según el
ancho y/o la longitud de la rendija.
Objetivos específico
• Medición de las posiciones angulares.
• Calcular los máximos de intensidad relativa.
• Observar el comportamiento de los patrones de difracción
Marco teórico y Modelo matemático
Cuando dos ondas se encuentran, decimos que estas se superponen, y se produce una
interferencia que puede incrementar la amplitud de la onda y reducirla a cero, siendo estas
interferencia constructiva y destructiva respectivamente. La difracción tiene lugar cuando
las ondas se chocan con un objeto de dimensión del mismo orden que la longitud de onda
de la onda que viaja. Ahora bien, este puede ser observable con un patrón de franjas como
se puede ver a continuación, dando las partes claras cuando hay un pico en la interferencia
y las oscuras los valles de estas, se deben tener en cuenta como en cada rendija cada vez
que pasa se vuelve a formar la onda nuevamente, esta es la razón, por la que, en una
habitación a oscuras, puede entrar la luz por las rendijas de la puerta y así lograr iluminar
toda la habitación.
Pre informe difracción de la luz.
Ilustración 1 Ondas de luz, atravesando por rendija simple y doble, mostrando patrón de difracción en la pantalla.
Ahora bien, podemos describir la intensidad de las franjas, siendo 𝐼𝑜 , con 𝑁 rendijas, con
𝑑 de ancho y una distancia de separación 𝑏, sería dado por:
2
1
sin 2 𝑁𝜙 sin 𝑢 2
𝐼(𝛼) = 𝐼𝑜 ( ) ( ) 1
1 𝑢
sin 2 𝜙
2𝜋 𝜋
Donde 𝜙 = 𝑑 sin 𝛼 y 𝑢 = 𝜆 𝑏 sin 𝛼 y 𝛼 es la posición angular del punto a donde se va a
𝜆
medir la intensidad.
Ilustración 2 Frente de onda incidiendo sobre un arreglo de N rejillas rectangulares idénticas de ancho d, y distancia de
separación b.
Pre informe difracción de la luz.
Montaje experimental
Materiales
• Computador o Tablet con acceso a internet
• Wolfram Mathematica
• Simulación
https://www.walter-fendt.de/html5/phen/singleslit_en.htm
Ilustración 3 Simulación 1 Difracción de la luz por una sola rendija “Diffraction of light by a single slit.
En donde se puede variar la longitud de la onda entre 380 nm y 780 nm, por otro lado, también se
puede cambiar el ancho de la rendija o hendidura desde 500 hasta 5000 nm, debajo de esta
opción aparece el ángulo con el fin de que pueda ser modificado; también, aparece el valor de la
intensidad relativa y la posibilidad de ver tanto el patrón de difracción o bien el perfil de
intensidad.
https://demonstrations.wolfram.com/MultipleSlitDiffractionPattern/
Pre informe difracción de la luz.
Ilustración 4 Simulación 2 Difracción de la luz múltiples rendijas.
En la simulación 2, tenemos la posibilidad de variar el ancho de la rendija (Slit Width), es
espaciamiento entre las rendijas (slit spacing) y el número de rendijas (number of slits)de 1 a 10. Y
por último (Horizontal range) es la escala del eje x/ horizontal.
Pre informe difracción de la luz.
Proceso
Ilustración 5 Procedimiento a realizar en la practica 43 difracción de la luz.
Pre informe difracción de la luz.
Procedimiento.
A. Máximos
1. Verifique que los máximos de la intensidad relativa satisfacen la ecuación
1
𝑏 sin 𝛼 ≈ (𝑘 + )𝜆, donde 𝑘 =1,2,3...
2
2. Verifique que la intensidad relativa siempre es máxima para 𝛼 = 0 independiente de
los valores de 𝜆 y 𝑏
B. Mínimos
Verifique que los mínimos de la intensidad relativa satisfacen la relación 𝑏 sin 𝛼 ≈ 𝑘𝜆,
donde 𝑘 =1,2,3...
C. Ancho rendija b constante
1. ¿Cuál es el efecto en la forma del patrón de difracción al variar la longitud de onda?
D. Longitud de onda contante
1. ¿Cuál es la forma del patrón de difracción al variar el ancho de la rendija?
E. Múltiple rendija
1. Demuestre que los máximos y los mínimos del patrón de difracción están dados
respectivamente por las expresiones 𝑑 sin 𝛼 = 𝑚𝜆 donde m=0,1,2,3… y 𝑏 sin 𝛼 =
𝑛𝜆 donde n=1,2,3…
F. Problema
Verifique que la respuesta del siguiente problema es la B.
