Práctica Ondas estacionarias

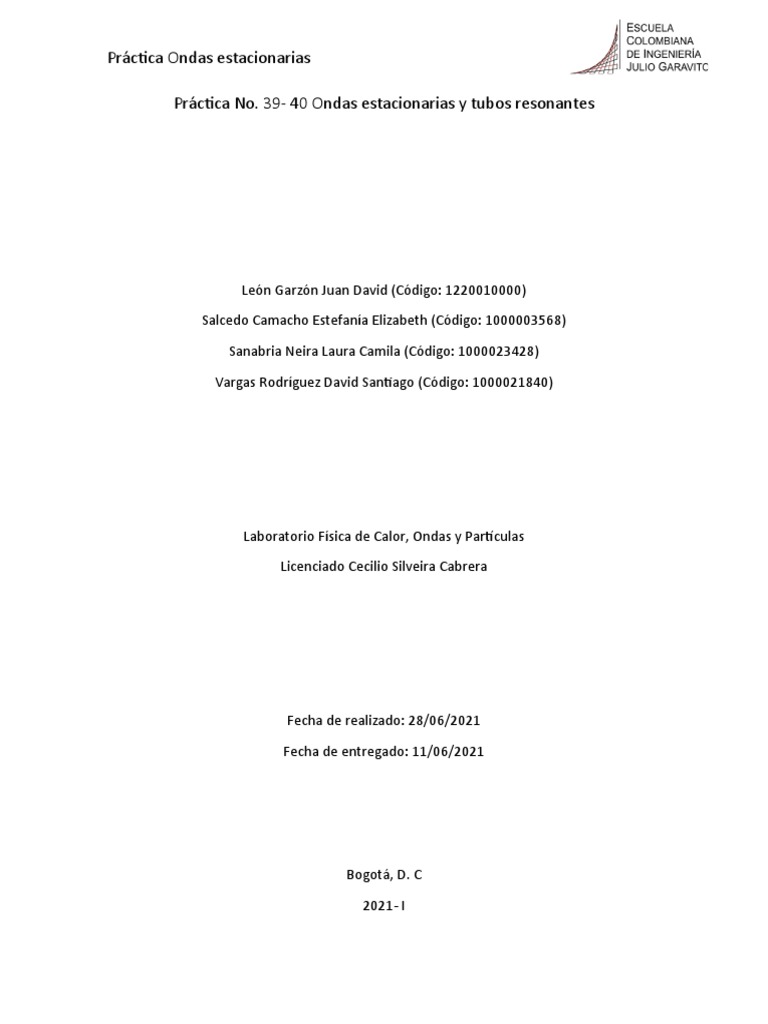

Práctica No. 39- 40 Ondas estacionarias y tubos resonantes

León Garzón Juan David (Código: 1220010000)

Salcedo Camacho Estefanía Elizabeth (Código: 1000003568)
Sanabria Neira Laura Camila (Código: 1000023428)
Vargas Rodríguez David Santiago (Código: 1000021840)

Laboratorio Física de Calor, Ondas y Partículas

Licenciado Cecilio Silveira Cabrera

Fecha de realizado: 28/06/2021

Fecha de entregado: 11/06/2021

Bogotá, D. C
2021- I
Práctica Ondas estacionarias

LABORATORIO DE FISICA, CALOR, ONDAS Y PARTÍCULAS

Resumen
En el presente informe se desarrollan y analizan los datos tomados a partir de las prácticas
de ondas estacionarias en una cuerda y tubos resonantes, las cuales se llevaron a cabo en
sus respectivos simuladores virtuales. La practica de ondas estacionarias tiene como
objetivo estudiar el comportamiento de las ondas en una cuerda con ambos extremos
fijos y en una cuerda con un extremo fijo y el otro libre, por su lado la practica de
resonancia en un tuvo, tiene como objetivo principal, determinar la velocidad del sonido
mediante la utilización de u tuvo bien sea abierto-abierto o abierto-cerrado.
Lo anterior se realizará empleando las fórmulas correspondientes a cada practica y sus
datos para posteriormente evaluar los respectivos errores de los resultados y analizar los
mismos.

Introducción
Teniendo en cuenta que el estudio de las ondas es extenso, en esta ocasión se desarrolla
esta práctica con el fin de observar el comportamiento de las ondas estacionarias las
cuales tienen una impresionante conducta, dado que parece como si estas no se movieran
como lo que se espera de una onda en una cuerda.
Por otro lado, si alguna vez a escuchado una flauta, una trompeta o cualquier instrumento
de viento, este efecto hace que el aire contenido dentro emita un sonido. El estudio de
estos, de: cómo se comporta, en un tubo ya sea con un extremo con o sin tapa, la manera
en la que viajaban las ondas, como se reflejaban y como esto podía explicarse
matemáticamente. Así pues, a lo largo de esta práctica se podrán analizar y resolver a
detalle estas incógnitas.

Objetivo general
Observar el comportamiento de las ondas estacionarias en una cuerda cuando la cuerda
tiene un extremo fijo y el otro extremo libre o cuando tiene los dos extremos fijos,
mediante el uso de una simulación, de la misma manera estudia las en los tubos
resonantes y hallar la velocidad del sonido con la formación de ondas estacionarias dentro
de tubos tanto abierto- abierto, como abierto-cerrado, mediante el uso de una
simulación.

Objetivos específicos
 Medir directamente del tiempo que dura un pulso recorriendo una distancia.
 Calcular la velocidad de propagación de la onda en la cuerda
 Calcular de la frecuencia de la oscilación armónica
 Demostrar cuál es la energía total de los osciladores cuando se presenta una onda
estacionaria.
 Determinar qué relación existe entre las tensiones máxima e intermedia de la cuerda.
Práctica Ondas estacionarias

 Determinar los errores absolutos y relativos de los cálculos efectuados.

 Encontrar las frecuencias para las cuales se forman ondas estacionarias
 Determinar cuáles son las frecuencias para cada modo.
 Calcular los errores absolutos y relativos de los valores de la velocidad.

Marco teórico y Modelo matemático

Las ondas estacionarias son un paso de interferencia en la cual se superponen dos ondas
con las mismas características, amplitud, frecuencia y dirección, pero en sentido contrario.
Su nombre deriva de que en la mayoría de que aun cuando los puntos de cada onda
siguen vibrando, pareciera que lo hace.

Ilustración 1 Ondas superpuestas verde y azul que forman una onda estacionarias roja, tomado de (www.fisicalab.com,
s.f.)

La ecuación de una onda estacionaria sería entonces la suma de las dos ondas que tienen la misma
amplitud.

y=2 A sen ( kx )∗cos ⁡(ωt )= A T cos ⁡( ωt) 1

Donde:

AT : Amplitud máxima resultante AT =2 A sen ( kx )

2π
k= número de onda.
λ
ω=2 πf frecuencia angular.
Podemos definir para una cuerda de ambos extremos fijos la longitud de onda, siendo L la longitud
de la cuerda y n=1, 2, 3… un número entero positivo.

2L
λ= 2
n
Teniendo en cuenta v=√ T / ρ , su frecuencia seria entonces

3
Práctica Ondas estacionarias

v n T
f n=n =
2L 2L ρ √
m T m
f m=
√ =
4L ρ 4L
v 4

Cuando una onda viaja por un lugar y se encuentra con un obstáculo, esta se reflejará y
regresa por donde ingreso. Mientras que si no encuentra algún obstáculo continuará su
camino, estos lo podemos observar en el comportamiento de un tubo bien abierto-
cerrado o abierto-abierto; donde en el tubo con un extremo cerrado se encontrará
siempre un nodo en el obstáculo, mientras que en el tubo abierto-abierto se tendrá un
nodo o un vientre según si al ingresar lo hizo con un nodo o con un vientre.

Ilustración 2 Frecuencia fundamental y sobre tonos para las ondas de presión y desplazamiento en un tubo abierto-
cerrado

Ilustración 3 Frecuencia fundamental y sobre tonos para las ondas de presión y desplazamiento en un tubo abierto-
abierto

Las frecuencias para un tubo abierto- cerrado pueden ser descritas por:

5
Práctica Ondas estacionarias

Mientras que las frecuencias para un tubo abierto- abierto se describen como:

Donde v es la velocidad de la onda dentro del tubo, L es la longitud del tubo. Las
frecuencias para n=1 se denominan fundamentales.

Variables
Variables independientes
 Longitud
 Tiempo
 Amplitud
 Masa
Variables dependientes
 Frecuencia
 Frecuencia angular
 Velocidad
 Tensión

Procedimiento Experimental
Materiales:
 Computador o Tablet con acceso a internet
PARTE 1. ONDAS ESTACIONARIAS EN CUERDAS
 Simulación https://phet.colorado.edu/sims/html/wave-on-a-string/latest/wave-
on-a-string_en.html

Ilustración 4 Simulación de cuerda con un extremo fijo tomada de (phet.colorado.edu, s.f.)

Práctica Ondas estacionarias

Esta simulación podremos observar los siguientes ítems.

Con el fin de graduar si, el final de la cuerda está sujeta o fija, o si bien
está atada a una barrilla “Cabo suelto” (Loose End) o no tiene ningún
final.
Práctica Ondas estacionarias

Ilustración 5 Botón para cambiar un extremo por fijo.

Ilustración 6 Botones para ajustar la amortiguación, tensión y agregar herramientas a la simulación

Por otro lado, encontramos la amortiguación (Damping) y la tensión (Tension) de la

cuerda, las cuales pueden ser graduadas entre
ninguna o mucha ( None- Lots) y baja o alta (Low-
High) respectivamente. Al lado derecho se
encuentra la posibilidad de agregar a la simulación
reglas (Rulers) un cronometro (Timer) o bien una Ilustración 7 Botones para controlar la
línea de referencia (Reference Line). Junto a este velocidad o pausar el movimiento.

aparecerá el botón para reiniciar todos los valores.

También se podrá configurar que tipo de
movimiento necesitamos, puede ser un pulso
(Pulse), un oscilador (Oscillate), o bien manualmente
(Manual). En esta práctica será necesario
establecerlo en el oscilador.
Por último, encontraremos los controles de
velocidad ya sea normal (Normal) o en cámara lenta Ilustración 7 Botón para cambiar el extremo
(Slow motion); con la posibilidad de pausar el libre.
movimiento con el botón de pausa.
PARTE 2. ONDAS ESTACIONARIAS EN TUBOS RESONANTES.
 Simulación
http://thephysicsaviary.com/Physics/Programs/Labs/ResonanceTubeLab/
Práctica Ondas estacionarias

Ilustración 8 Simulación de tubos resonantes tomada de (thephysicsaviary.com, s.f.)

En la figura anterior , se observar el simulador para estudiar las ondas estacionarias en un

tubo. En este podemos observar que hay un parlante en un extremo del tubo, mientras
que el otro extremo se puede abrir o cerrar con Remove Cap, La longitud del tubo se
puede variar haciendo clic sobre el tubo, el movimiento se puede pausar con el botón de
pausa en la parte superior del tubo.
Por otro lado, se puede agregar una cinta métrica con el botón Activate Grid, con el botón
Enable Slo- Mo se puede activar la cámara lenta.

Ilustración 9 Simulación de tubos resonantes, tubo y parlante

La cual podemos ajustar las frecuencias que

emite con el rango de selección (Range
Selection) el cuál puede estar entre 75-250 Hz
y 250-1000 Hz.
En el Botón Scan se generan ondas de
diferentes frecuencias y se detiene cuando
hay una onda estacionaria o el tubo resuena. Ilustración 10 Generador de frecuencias, simulación de
tubos resonantes
Práctica Ondas estacionarias

Proceso

Ilustración 11 Flujo de proceso a realizar en la práctica No 39 ondas estacionarias en cuerdas

Práctica Ondas estacionarias

Ilustración 12 Flujo de proceso a realizar en la práctica No 40 Tubos resonantes. (ondas estacionarias en tubos

Datos obtenidos
DX [m] Dt [s] V [m/s]
0.0139 0.22 0.0632
0.0221 0.36 0.0614
0.0345 0.56 0.0616
0.0410 0.66 0.0621
0.0478 0.76 0.0629
0.0527 0.84 0.0627
Tabla 1 datos obtenidos de distancia y tiempo, para cálculo de la velocidad de un pulso, cuerda ambos extremos fijos.

n Frecuencia (Hz)
1 0.42
2 0.84
3 1.26
4 1.68
5 2.10
6 2.52
7 2.94
Tabla 2 Frecuencias de los primeros 7 modos de oscilación. Cuerda con ambos extremos fijos.
Práctica Ondas estacionarias

DX [m] Dt [s] V [m/s]

0.005 0.06 0.0833
0.0113 0.17 0.0665
0.0239 0.37 0.0646
0.0328 0.51 0.0643
0.0477 0.75 0.0636
0.06 0.94 0.0638
Tabla
3 datos obtenidos de distancia y tiempo, para cálculo de la velocidad de un pulso, cuenda un extremo fijo y el otro libre.

n Frecuencia [Hz]
1 0.22
2 0.44
3 0.66
4 0.89
5 1.11
6 1.33
7 1.55
8 1.77
9 1.99
Tabla 4 Frecuencias para los primeros siete modos de oscilación. Cuerda con un extremo fijo y el otro libre.

Frecuencias [Hz] m V [m/s]

89.1 1 345.71
267 3 345.32
446 5 346.10
624 7 345.87
802 9 345.75
980 11 345.67
Tabla 5 Frecuencias la máxima longitud, calculando
la velocidad. Tubo abierto-cerrado.

Mínima Longitud
Frecuencias [Hz] m V [m/s]
151.5 1 345.42
454 3 345.04
757 5 345.19

Tabla 6 Frecuencias la mínima longitud, calculando la velocidad. Tubo abierto-cerrado.

Práctica Ondas estacionarias

Frecuencias [Hz] L [m] V [m/s]

146.6 0.59 345.98
162.4 0.53 344.29
169.4 0.51 345.58
160.9 0.54 347.54
153.9 0.56 344.74
148.4 0.58 344.29
163.3 0.57 372.32
Tabla 7 Frecuencias según la longitud del tubo. Tubo abierto- cerrado.

Longitud de 0.98 m
Frecuencias [Hz] n V [m/s]
175.1 1 343.20
350 2 343.00
525 3 343.00
701 4 343.49
876 5 343.39
Tabla 8 Frecuencias, longitud de 98 cm, calculando la velocidad. Tubo abierto-abierto

Longitud de 0.56 m
Frecuencias [Hz] n V [m/s]
306 1 342.72
611 2 342.16
917 3 342.35
Tabla 9 Frecuencias, longitud de 56 cm, calculando la velocidad. Tubo abierto-abierto

Frecuencias [Hz] L [m] V [m/s]

146.6 0.59 345.98
162.4 0.53 344.29
169.4 0.51 345.58
160.9 0.54 347.54
153.9 0.56 344.74
148.4 0.58 344.29
163.3 0.57 372.32
Tabla 10 Frecuencias según la longitud del tubo. Tubo abierto- abierto
Práctica Ondas estacionarias

Procesamiento
PARTE 1. ONDAS ESTACIONARIAS EN UNA CUERDA.

 Cuerda con ambos extremos fijos.

1. Determinar el mejor valor posible de v, con la tensión al máximo y la
amortiguación de la cuerda en cero, mida el tiempo Dt que tarda en recorrer un
pulso una distancia DX.
2. Calcule el valor de la frecuencia para n=1 teniendo en cuenta la ecuación donde
la amplitud es igual a A=0,06 cm.
3. Determinar los modos de oscilación de la cuerda y compararlos con la tabla 1 y la
Ilustración 14.

Ilustración 14 Seis primeros modos normales en la cuerda generados en el simulador Phet.

4. a. Demuestre la energía total de los osciladores que forman la cuerda cuando

2 2 2
1 2n π v
presenta ondas estacionarias es: Et = ρL A .
2 L2
b. ¿Qué puede concluir acerca de la energía total de la cuerda con respecto al
modo en que vibra?
5. Si T h y T m representan las tensiones máxima e intermedia de la cuerda de la
Ilustración 6 demuestre que T h ≈ 2,7 T m

 Cuerda con un extremo fijo y el otro libre

6. Completar la tabla 2 y comparar con la Ilustración 15
Práctica Ondas estacionarias

Ilustración 15 Seis primeros modos normales en la cuerda para diferentes instantes de tiempo.

PARTE 2. ONDAS ESTACIONARIAS EN TUBOS RESONANTES.

 Tubo abierto-cerrado
7.
a. Encuentre todas las frecuencias posibles para las cuales se forman ondas
estacionarias, con la mayor longitud posible del tubo sin variarla.
b. A partir de las frecuencias del punto 1 encontrar la velocidad de las ondas
sonoras.
8. Repita el procedimiento anterior, pero con la mínima longitud del tubo. ¿Los
resultados obtenidos de la velocidad dependen de la longitud del tubo?
9.
a. Varíe la longitud del tubo y para cada longitud determine el valor de la
mínima frecuencia la cual se presentan ondas estacionarias, llenar la tabla
3.
b. Verifique la dependencia de f en función de 1/L de la ecuación 5. es lineal y
encuentre el valor de la velocidad v del sonido en el tubo.

 Tubo abierto-abierto
10.
a. Encuentre todas las frecuencias posibles para las cuales se forman ondas
estacionarias, con la longitud del tubo= 98 cm.
b. Encuentre la velocidad de las ondas sonoras en el tubo.
11. Repita el procedimiento anterior, pero con la mínima longitud del tubo. ¿Los
resultados obtenidos de la velocidad dependen de la longitud del tubo?
12.
a. Varíe la longitud del tubo y para cada longitud determine el valor de la
mínima frecuencia la cual se presentan ondas estacionarias, llenar la tabla
3.
b. Verifique la dependencia de f en función de 1/L de la ecuación 5. es lineal y
encuentre el valor de la velocidad v del sonido en el tubo.
Práctica Ondas estacionarias

Presentación de resultados
PARTE 1. ONDAS ESTACIONARIAS EN UNA CUERDA.

 Cuerda con ambos extremos fijos:

1. Basándonos en los resultados obtenidos en la Tabla 1. Escogemos la velocidad v
m
con el valor de 0.0629 .
s
2. Para el cálculo de la frecuencia de oscilación armónica utilizaremos la Ecuación y
teniendo en cuenta que La longitud de la cuerda es igual a 0.075 m. la velocidad
T m
entonces está descrita por v=
√ ρ
=0.0629
s

n T n 1
f n=
√ =
2L ρ 2 L
v=
2∗0.075
∗0.0629=0.42 Hz

3. Completamos la Tabla 2 , mediante un proceso de observación y de la misma

manera obteniendo las siguiente tabla en la cual podemos observar como se forma
las ondas estacionarias respectivamente.
Práctica Ondas estacionarias
Práctica Ondas estacionarias

Ilustración 13 Seis primeros nodos normales en la cuerda obtenidos

4.
ET =EC +U

1 1
ET = mV 2+ kX 2
2 2
1 2 1 2
ET = m ( −ωAsen ( ωt +φ ) ) + k ( Acos ( ωt +φ ) )
2 2
1 1
ET = m ω2 A 2 sen2 (ωt + φ)+ k A2 cos 2( ωt+ φ)
2 2
1
E T = k A2 ¿ ¿
2
nπ
Si tenemos en cuenta que m=ρL ; ω=kv ; k= reemplazando obtenemos
L
2 2 2
1 2n π v
ET = ρL A
2 L2

5. Tomamos el tiempo que tarda un pulso en ir de un extremo a otro con (Tm)

tensión máxima y con (Tm) tensión intermedia con el cambio de su posición xm
respecto al tiempo tm.
L t t2
7,5 th = 1,18 1,39
Práctica Ondas estacionarias

7,5 tm= 1,96 3,84

Tabla 11 Longitud , tiempo y tiempo al cuadrado tomados de un pulso a una amplitud de 0,06

L
Si tenemos en cuenta que k = y despejamos la ecuación de la velocidad
m
L 2
podemos encontrar que t ()
=k
, si tenemos en cuenta que los dos sistemas tienen
T
th 2
la misma masa y se midió la misma longitud decimos entonces que Tm≈ 2 Th al
tm
tomar los valores de la Tabla 11 obtenemos Tm≈ 2.75 ± 0.05Th

 Cuerda con un extremo fijo y el otro libre

6. Teniendo en cuenta los datos tomados en la
7. Error: Reference source not found. Escogemos la velocidad con el valor de
m
0.0665 . Ahora bien, para el cálculo de la frecuencia de oscilación armónica
s
utilizaremos la ecuación , reemplazando la longitud de la cuerda es igual a L=
0.075m y m=1 obteniendo f m=0.22 Hz .

Completamos la Tabla 4, mediante un proceso de observación y de la misma

manera obteniendo las siguiente tabla en la cual podemos observar cómo se forma
las ondas estacionarias respectivamente.
Práctica Ondas estacionarias
Práctica Ondas estacionarias

Ilustración 14 Frecuencia para los primeros seis modos de oscilación obtenido de una cuerda con extremo libre y otro fijo.

PARTE 2. ONDAS ESTACIONARIAS EN TUBOS RESONANTES.

 Tubo abierto-cerrado
8. Tomamos los datos de las frecuencias de ondas estacionarias en los tubos con la
máxima longitud, obteniendo la Tabla 5.
9. Tomamos los datos de las frecuencias de ondas estacionarias en los tubos con la
mínima longitud, obteniendo la Tabla 6.
10. Al variar la longitud del tubo llenamos la Tabla 7.

Frecuencia VS Longitud
175

170
f(x) = − 250.89 x + 296.91
165

160

155

150

145

140

135
0.5 0.51 0.52 0.53 0.54 0.55 0.56 0.57 0.58 0.59 0.6

De la cual podemos realizar la Ilustración 15 para obtener la relación entre la

frecuencia y la longitud del tubo.

Ilustración 15 Frecuencia longitud de un tubo abierto-cerrado.

Tubo abierto-abierto
11. Completamos los datos de la Tabla 8, frecuencias de ondas estacionarias con
longitud del tubo de 0.98 m.
12. Tomamos los datos de la Tabla 9. Frecuencias de ondas estacionarias con longitud
del tubo de 0.56 m.
Práctica Ondas estacionarias

13. Ta
Frecuancia VS Longitud
400

350

300 f(x) = − 363.62 x + 512.82

250

200

150

100

50

0
0.5 0.55 0.6 0.65 0.7 0.75 0.8 0.85 0.9 0.95 1

bla 10. Frecuencias de ondas estacionarias variando longitud

Ilustración 16 Frecuencia, longitud de un tubo abierto-abierto

Tabla de resultados
V1 pulso cuerda m Error absoluto V1
0.0629 0.0013
extremo fijo-libre s
V2 pulso cuerda m Error absoluto V2 0.0041
0.0665 .
extremos fijos s
V sonido1 m Error Porcentual
346.73 0.79 %
(tubo abierto-cerrado) s V sonido1
V sonido2 m Error Porcentual
344.39 0.11 %
(tubo abierto-abierto) s V sonido2

Análisis de resultados
Se estudio el comportamiento de las ondas de sonido tanto en tubos abiertos como en
tubos cerrados por medio de la simulación, basándonos en los tubos abiertos se puede
observar que el aire vibra con su máxima amplitud en los extremos, considerando en la
velocidad del sonido dividió la frecuencia varia de los distintos modos de vibración que
correspondes a la formula , El extremo abierto de una columna de
aire es aproximadamente un antinodo de desplazamiento y un nodo de presión. La
presión en cada extremo está fijada por la presión atmosférica, puesto que los extremos
están abiertos a la atmósfera. La onda reflejada en un extremo abierto está en fase con la
onda incidente si el diámetro del tubo es relativamente pequeño respecto de la longitud
de onda de las ondas.
Práctica Ondas estacionarias

En cambio, si él tuvo es cerrado se origina un vientre en el extremo por donde penetra el

aire y un nodo del extremo cerrado, donde en este caso las frecuencias de los distintos

modos de vibración responden a la formula

El extremo cerrado de una columna de aire es un nodo de desplazamiento debido a que la
pared en este extremo no permite el movimiento molecular. En un extremo cerrado de un
tubo de aire la onda reflejada está a 180º fuera de fase respecto de la onda incidente.
Además, como ya vimos, la onda de presión está a 90º fuera de fase respecto de la onda
de desplazamiento. Entonces, el extremo cerrado de una columna de aire también
corresponde a un antinodo de presión (punto de máxima variación de presión).

Discusión de resultados
El resultado de la interferencia de ondas armónicas depende de la diferencia de fase entre
ellas. Si las ondas están confinadas en un medio con limites que solo permiten la reflexión,
aparece un tipo de partícula de ondas llamadas ondas estacionarias.

Conclusiones
En conclusión, se toma por medio de el simulador el ilustrar una onda estacionaria
longitudinal, el revisar las condiciones necesarias para obtener dicha resonancia, también
teniendo en cuenta que con introducir la física de instrumentos musicales que se basan en
la vibración de una columna de aire, gracias a ellos tomamos por último la velocidad del
sonido siguiendo respectivas formulas
La interferencia es un fenómeno ondulatorio importante, que nos permitirá explicar
fenómenos en distintas áreas de la ciencia y tecnología como también en el campo de la
música
Entendiendo y aprendiendo como mediante la superposición de ondas elementales
armónicas de diferentes frecuencias y pesos es posible construir una onda periódica de
cualquier perfil

Referencias
Práctica Ondas estacionarias

phet.colorado.edu. (s.f.). Obtenido de https://phet.colorado.edu/sims/html/wave-on-a-

string/latest/wave-on-a-string_en.html

Serway, R. (2000). Fisica para ciencias e ingeniería . Mexico: MCgraw-Hill, Tomo 2.

thephysicsaviary.com. (s.f.). Obtenido de

http://thephysicsaviary.com/Physics/Programs/Labs/ResonanceTubeLab/

www.fisicalab.com. (s.f.). Obtenido de https://www.fisicalab.com/apartado/ondas-estacionarias
