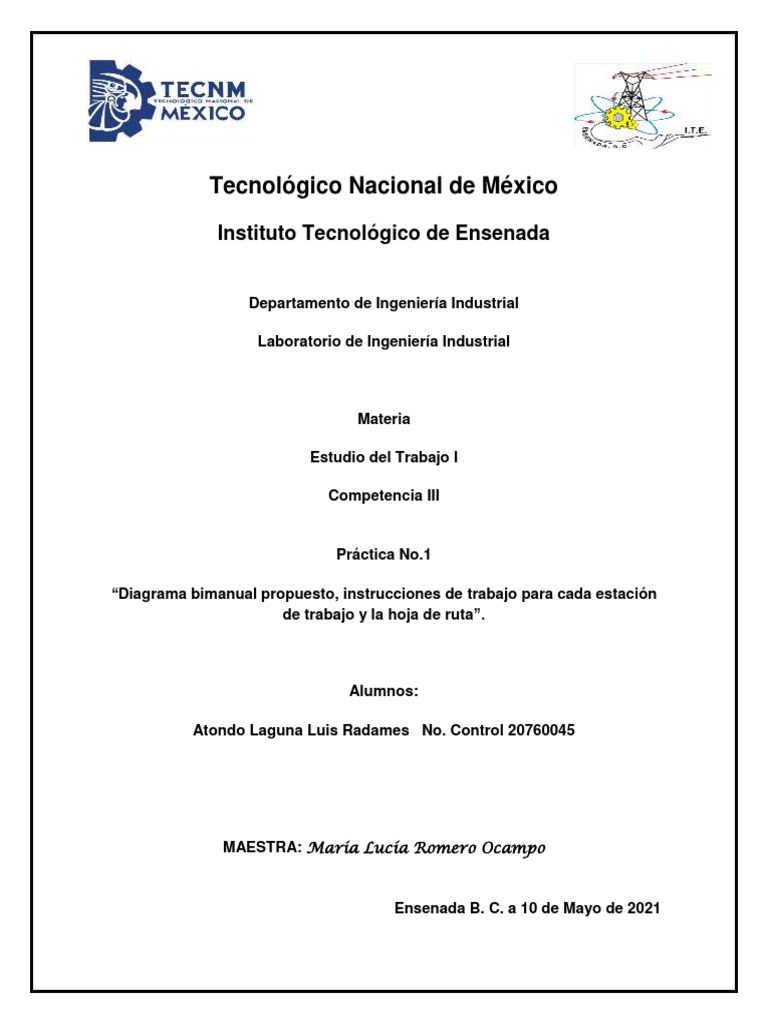

Tecnológico Nacional de México
Instituto Tecnológico de Ensenada
Departamento de Ingeniería Industrial
Laboratorio de Ingeniería Industrial
Materia
Estudio del Trabajo I
Competencia III
Práctica No.1
“Diagrama bimanual propuesto, instrucciones de trabajo para cada estación
de trabajo y la hoja de ruta”.
Alumnos:
Atondo Laguna Luis Radames No. Control 20760045
MAESTRA: María Lucía Romero Ocampo
Ensenada B. C. a 10 de Mayo de 2021
Introducción:
Análisis del diagrama bimanual actual y propuesto
Es una herramienta de estudio de movimientos. Muestra los movimientos y
retrasos realizados por ambas manos, tanto la derecha como la izquierda. El
diagrama bimanual presenta una información muy detallada de cada movimiento
de la manos, sobre la operación realizada. Con este es posible identificar cada
movimiento ineficiente.
El propósito del diagrama del proceso bimanual es presentar una operación dada
con suficiente detalle para analizar y mejorar la operaciones general, no es
practico hacer un estudio detallado del proceso bimanual a menos que se trate
de una operación manual muy repetitiva
El diagrama bimanual es identificado por su nombre “diagrama bimanual” y
agregando la información necesaria como: el número de parte, descripción de la
operación, número del dibujo, el método actual o propuesto, fecha, nombre de
quien realiza el diagrama, se realiza un bosquejo del producto a analizar.
Los diagramas de proceso bimanual son una herramienta efectiva para:
1.-balancear los movimientos de ambas manos y reducir la fatiga.
2.-reducir o eliminar los movimientos no productivos.
3.-disminuir la duración de los movimientos productivos.
4.-capacitar a nuevos operarios en el método ideal.
5.-vender el método propuesto
Hoja de Ruta
La hoja de ruta es un documento en el que se especifican las operaciones
necesarias para la fabricación de una pieza o bien una serie de ellas que sigan el
mismo proceso. Las operaciones estarán colocadas en la secuencia en la que se
realizarán. La hoja de ruta acompaña al material de una operación a otra.
En la hoja de ruta se indicará el número de orden de fabricación, la cantidad a
producir, el número de operación que corresponde a cada una de las operaciones,
la descripción de la operación correspondiente, la máquina o puesto de trabajo en
la que se realiza la operación, la herramienta necesaria y el tiempo estándar
necesario para realizar la operación.
Se requiere una hoja de ruta para cada parte individual del producto que
queremos fabricar.
A veces, esta descripción no es suficiente para explicar cómo debe realizarse la
operación. En estos casos se utiliza la hoja de instrucciones como documento de
apoyo a la hoja de ruta. En la hoja de instrucciones se especifican más los
detalladamente los pasos a seguir.
Objetivo:
Elaborar un Diagrama bimanual propuesto, instrucciones de trabajo para cada
estación de trabajo y la hoja de ruta.
Método:
1. Identificar los elementos del diagrama bimanual
2. Ordenarlas conforme se realicen las operaciones
3. Llenar el formato para el diagrama bimanual propuesto.
4. Identificar los elementos de las instrucciones de trabajo
5. Realizar las instrucciones de trabajo.
6. Identificar los elementos de la hoja de ruta
7. Elaborar la hoja de ruta.
Material, Equipo y/o Software
Cantidad Material o Equipo Software
1 Formato diagrama Excel
Bimanual
1 Formato de Hoja de Excel, Word
ruta
Resultados Esperados
Diagrama Bimanual
Proceso: Ensamblado de Carrito Lego Distribución del área de trabajo
Fecha:08/05/2021
Analistas: Luis Radames Atondo Laguna
Método: Actual Propuesto
x
Comentarios:
Actividad de mano izquierda Therblig Therblig Actividad de mano derecha
Alcanzar Base AL AL Alcanzar Base
Tomar Base T T Tomar Base
Mover Base M M Mover Base
Colocar en posición de Fixtura P P Colocar en posición de Fixtura
Soltar S S Soltar
Alcanzar Cabina AL AL Alcanzar Motor
Tomar Cabina T T Tomar Motor
Mover Cabina M M Mover Motor
Ensamblar Cabina E E Ensamblar Motor
Alcanzar llanta delantera AL AL Alcanzar llanta trasera
Tomar llanta delantera T T Tomar llanta trasera
Mover llanta delantera M M Mover llanta trasera
Ensamblar llanta delantera E E Ensamblar llanta trasera
Alcanzar llanta delantera AL AL Alcanzar llanta trasera
Tomar llanta delantera T T Tomar llanta trasera
Mover llanta delantera M M Mover llanta trasera
Ensamblar llanta delantera E E Ensamblar llanta trasera
Hoja de Ruta
HOJA DE RUTA
Nombre de
Compañia la parte Base Principal Elaborado por: Luis Radames Atondo
Num. de la
Producto Ensamble base parte 1 Fecha 10/05/2021
Tiempo de Timpo de Material o
Descripción de la Tipo de Preparación de preparación en operación partes
Num de operación operación maquina herramientas Departamento min. en min Descripción
Depatamento
1 Unir Ninguna Ninguna de producción 0.5 0.5 pieza 1
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 2
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza3
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 4
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 5
Instrucciones de Trabajo
Hoja de ruta No. 1 Operación 1 Elaborado por Luis Radames Atondo
Pieza Base principal Fecha 10/05/2021
Maquina Ninguna Material Lego
Fase Descripción T. Operación
1 Tomar la pieza 1 y unir a pieza 2 1
2 Después unir la pieza 3 2
3 Después unir la pieza 4 3
4 Después unir la pieza 5 4
HOJA DE RUTA
Nombre de
Compañia la parte Llantas delanteras Elaborado por: Luis Radames Atondo
Num. de la
Producto Ensamble llantas parte 2 Fecha 10/05/2021
Tiempo de Timpo de Material o
Descripción de la Tipo de Preparación de preparación en operación partes
Num de operación operación maquina herramientas Departamento min. en min Descripción
Depatamento
1 Unir Ninguna Ninguna de producción 0.5 0.5 pieza 1 base
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 2 rin
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza3 rin
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 4 llanta
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 5 llanta
Instrucciones de Trabajo
Hoja de ruta No. 2 Operación 1 Elaborado por Luis Radames Atondo
Pieza Llantas delanteras Fecha 10/05/2021
Maquina Ninguna Material Lego
Fase Descripción T. Operación
1 Tomar la pieza 1 base y unir un rin 1
2 Después unir el otro rin 2
3 Luego se une una llantas 3
4 y por último se une la otra llanta 4
HOJA DE RUTA
Nombre de
Compañia la parte Llantas traseras Elaborado por: Luis Radames Atondo
Num. de la
Producto Ensamble llantas parte 3 Fecha 10/05/2021
Tiempo de Timpo de Material o
Descripción de la Tipo de Preparación de preparación en operación partes
Num de operación operación maquina herramientas Departamento min. en min Descripción
Depatamento
1 Unir Ninguna Ninguna de producción 0.5 0.5 pieza 1 base
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 2 rin
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza3 rin
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 4 llanta
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 5 llanta
Instrucciones de Trabajo
Hoja de ruta No. 3 Operación 1 Elaborado por Luis Radames Atondo
Pieza Llantas Traseras Fecha 10/05/2021
Maquina Ninguna Material Lego
Fase Descripción T. Operación
1 Tomar la pieza 1 base y unir un rin 1
2 Después unir el otro rin 2
3 Luego se une una llantas 3
4 y por último se une la otra llanta 4
HOJA DE RUTA
Nombre de
Compañia la parte Motor Elaborado por: Luis Radames Atondo
Num. de la
Producto Ensamble Motor parte 4 Fecha 10/05/2021
Tiempo de Timpo de Material o
Descripción de la Tipo de Preparación de preparación en operación partes
Num de operación operación maquina herramientas Departamento min. en min Descripción
Depatamento
1 Unir Ninguna Ninguna de producción 0.5 0.5 pieza 1 base
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 2 base
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza3 tapa
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 4 parrilla
Instrucciones de Trabajo
Hoja de ruta No. 4 Operación 1 Elaborado por Luis Radames Atondo
Pieza Motor Fecha 10/05/2021
Maquina Ninguna Material Lego
Fase Descripción T. Operación
Tomar la pieza 1 base y unir con otra pieza igual a pieza
1 1 1
2 Colocar la tapa arriba de las dos piezas 2
3 Poner la parrilla frente a la tapa 3
HOJA DE RUTA
Nombre de
Compañia la parte cabina Elaborado por: Luis Radames Atondo
Num. de la
Producto Ensamble Cabina parte 4 Fecha 10/05/2021
Tiempo de Timpo de Material o
Descripción de la Tipo de Preparación de preparación en operación partes
Num de operación operación maquina herramientas Departamento min. en min Descripción
Depatamento
1 Unir Ninguna Ninguna de producción 0.5 0.5 pieza 1 base
Depatamento
1 unir Ninguna Ninguna de producción 0.5 0.5 pieza 2 cabina
Instrucciones de Trabajo
Hoja de ruta No. 5 Operación 1 Elaborado por Luis Radames Atondo
Pieza Cabina Fecha 10/05/2021
Maquina Ninguna Material Lego
Fase Descripción T. Operación
1 Tomar la pieza 1 base y unir con la cabina 1
Conclusión
Con la elaboración de la presente practica he podido tener una forma más clara de
identificar los elementos que componen al diagrama bimanual. A demás de poder
plasmar, identificar y elaborar una hoja de ruta, así como las instrucciones de
trabajo para cada estación el cual me ha servido para conocer de manera grafica
la representación del proceso que se realiza en la elaboración de un producto.
Bibliografía
López, B. S. (2020, 16 febrero). Diagrama bimanual. Ingenieria Industrial Online.
[Link]
bimanual/#:%7E:text=El%20diagrama%20bimanual%20es%20probablemente,indic
ando%20la%20relaci%C3%B3n%20entre%20ellas.
1.1.- Hoja de ruta | PP05.- Documentación empleada en programación de la producción.
(s. f.). hoja de ruta. Recuperado 12 de mayo de 2021, de
[Link]
ite_11_hoja_de_ruta.html
