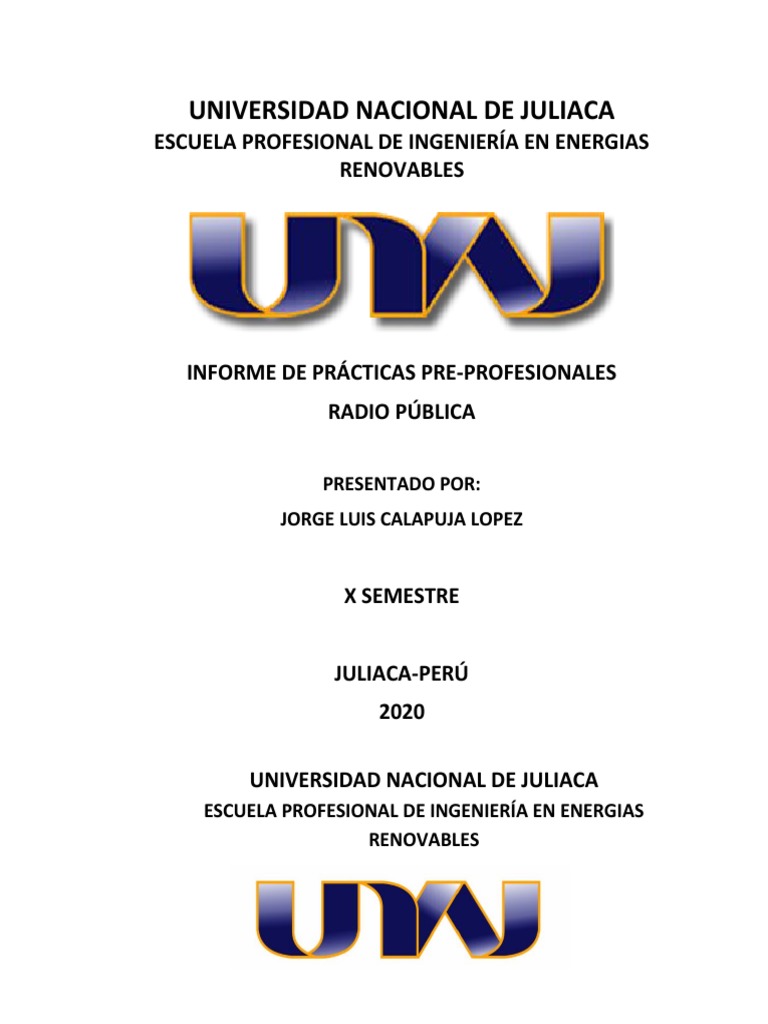

UNIVERSIDAD NACIONAL DE JULIACA

ESCUELA PROFESIONAL DE INGENIERÍA EN ENERGIAS

RENOVABLES

INFORME DE PRÁCTICAS PRE-PROFESIONALES

RADIO PÚBLICA

PRESENTADO POR:
JORGE LUIS CALAPUJA LOPEZ

X SEMESTRE

JULIACA-PERÚ
2020

UNIVERSIDAD NACIONAL DE JULIACA

ESCUELA PROFESIONAL DE INGENIERÍA EN ENERGIAS
RENOVABLES
 INFORME DE PRÁCTICAS
PRE – PROFESIONALES

PRESENTADO POR:
JORGE LUIS CALAPUJA LOPEZ

DOCENTE DE PRÁCTICA:
M.Sc. NORMAN JESÚS BELTRÁN CASTAÑÓN
ENTIDAD: RADIO PÚBLICA

FECHA: 07 de Enero – 30 de Marzo 2019

SEMESTRE: X

JULIACA- PERÚ
2020
 DEDICATORIA

Dedico este trabajo, en primer lugar, a DIOS, pues

recnozco que la sabiduria viene de el y que todo
esfuerzo sera siempre bien recompensado,
tambien se lo dedico a mis padres quienes me
apoyaron todo el tiempo, a mis compañeros y A
mis maestros quienes nunca desistieron al
enseñarme.
 AGRADECIMIENTO

Al gerente de la emisora radio pública por darme la

oportunidad de poner en practica mis
conocimientos adquiridos durante mi formacion
profesional y de esta forma adqurir expriencia en el
campo laboral.

Índice
 Universidad Nacional de Juliaca
Creada por Ley N°29074

I. PARTE INFORMATIVA 5
1.1 Presentación del centro de la práctica / empresa. 5
1.2 Denominación de la práctica. 5
1.3 Nombre del practicante. 5
1.4 Nombre del centro de prácticas. 5
1.5 RUC del centro de prácticas / empresa. 5
1.6 Rubro del centro de prácticas / empresa. 5
1.7 Persona de contacto en el centro de prácticas / empresa. 5
1.8 Gerente del centro de prácticas / empresa. 5
1.9 Jefe de área. 5
1.10 Supervisor del área. 6
1.11 Dirección del centro de prácticas / empresa. 6
1.12 Teléfono del centro de prácticas / empresa. 6
1.13 E-mail del centro de prácticas / empresa, 6
1.14 Página web del centro de prácticas / empresa. 6
1.15 Duración de las prácticas. 6
1.16 Horario de las prácticas. 6

II. ANTECEDENTES DEL CENTRO DE PRÁCTICAS / EMPRESA. 7

2.1 Nombre del centro de prácticas / empresa. 7
2.2 Evolución histórica del centro de prácticas / empresa. 7
2.3 Marco institucional / empresarial. 7
2.3.1 Valores. 7
2.3.2 Objetivos estratégicos. 7
2.3.3 Metas anuales. 7
2.3.4 Objetivos y funciones del puesto de prácticas. 7

III. MARCO TEÓRICO Y CONCEPTUAL. 8

3.1 Elementos de un sistema fotovoltaico. 8
3.2 Asociación de módulos fotovoltaicos. 9
3.3 Sistema fotovoltaico. 10
1
 Universidad Nacional de Juliaca
Creada por Ley N°29074
3.4 Cálculo del número de módulos fotovoltaicos. 11
3.5 Dimensionamiento del regulador de carga. 12

IV. DISEÑO DEL PLAN DE PRÁCTICAS. 12

4.1 Objetivo general. 12
4.2 Objetivos específicos. 12
4.3 Cronograma de prácticas. 13

V. DESARROLLO DEL PLAN DE PRÁCTICAS. 14

5.1 Reporte semanal de prácticas. 14
5.1.1 Conocer los principios de funcionamiento de la emisora. 14
5.1.2 Evaluación del consumo energético de la emisora radio PÚBLICA. 14
5.1.3 Dimensionamiento del generador fotovoltaico. 14
5.1.4 Cálculo del ángulo de inclinación. 16
5.1.5 Diagrama de instalación de los módulos fotovoltaicos. 19
5.1.6 Cimentación para los parantes. 19
5.1.7 Construcción de la estructura soporte. 19
5.1.8 Ensamblaje de la estructura soporte 20
5.1.9 Montaje de los módulos fotovoltaicos. 20
5.1.10 Conexión de los módulos fotovoltaicos. 22
5.1.11 Armado y conexión del tablero de control. 24
5.1.12 Conexión a la carga. 24

VI. DISCUSIÓN Y RESULTADOS. 25

VII. CONCLUSIONES. 26

VIII. SUGERENCIAS. 26

IX. REFERENCIAS BIBLIOGRÁFICAS. 27

X. ANEXOS. 28

2
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Lista de figuras

Figura 1: convertidor DC-DC. 8

Figura 2: Conexión en serie de módulos fotovoltaicos. 9

Figura 3: Conexión en paralelo de módulos fotovoltaicos. 10

Figura 4: Placa característica del módulo fotovoltaico 14

Figura 5: Distancia mínima entre módulos para evitar sobra. 17

Figura 6: Cimentación para los parantes del soporte de los módulos fotovoltaicos. 18

Figura 7: Estructura soporte de los módulos fotovoltaicos ya ensamblados. 19

Figura 8: Montaje de los primeros módulos fotovoltaicos. 20

Figura 9: Montaje del primer grupo de módulos fotovoltaicos. 20

Figura 10: Montaje del segundo grupo de módulos fotovoltaicos. 21

Figura 11: Conexión de módulos fotovoltaicos en serie y paralelo. 22

Figura 12: Grupos de módulos fotovoltaicos listos para realizar la conexión. 22

Figura 13: Armado de tablero de control del sistema fotovotaico. 23

Figura 14: Tarjetas de emisión de audio de la emisora. 24

Lista de tablas

Tabla1 Radiación solar promedio mensual [Kwh/m2] en Caracot 10

Tabla2 Tensión nominal del sistema en función a la potencia 11

Tabla3 Cronograma de actividades por semanas 13

Tabla4 Características del módulo fotovoltaico 15

3
 Universidad Nacional de Juliaca
Creada por Ley N°29074

INTRODUCCIÓN

En el presente Informe de Practicas Pre profesionales se detalla todo lo que se desarrolló

en la empresa radio PÚBLICA, en especial sobre la implementación del sistema fotovoltaico para
abastecer de energía eléctrica a dicha emisora, además la experiencia adquirida durante este
tiempo, en las cuales se han demostrado los conocimientos obtenidos a lo largo de los 8 ciclos
académicos en la Universidad Nacional de Juliaca.

De esta manera se ha cumplido con un total de 360 horas de prácticas pre profesionales
acumuladas en los meses de: enero, febrero y marzo.

Cabe recalcar que todo lo desarrollado en esta empresa ha sido muy útil para la formación
profesional, ya que al hacer dicha instalación se aplicó la teoría y se está en la capacidad de
realizar proyectos similares.

4
 Universidad Nacional de Juliaca
Creada por Ley N°29074

I. PARTE INFORMATIVA

1.1 Presentación del centro de la práctica / empresa.

1.2 Denominación de la práctica.

Practica pre profesional.

1.3 Nombre del practicante.

Jorge Luis Calapuja López.

1.4 Nombre del centro de prácticas.

Radio PÚBLICA.

1.5 RUC del centro de prácticas / empresa.

RUC: 20600953444.

1.6 Rubro del centro de prácticas / empresa.

● Comunicaciones y servicios

1.7 Persona de contacto en el centro de prácticas / empresa.

Edwin Rafael Mendoza

1.8 Gerente del centro de prácticas / empresa.

Russel Lozada Vilca.

1.9 Jefe de área.

Víctor Huacani.

1.10 Supervisor del área.

Russel Lozada Vilca.

5
 Universidad Nacional de Juliaca
Creada por Ley N°29074
1.11 Dirección del centro de prácticas / empresa.
● Jirón tumbes 220- 2do nivel – Juliaca.
● Avenida costanera 231- puno.

1.12 Teléfono del centro de prácticas / empresa.

● 980131309.
● 948069979.

1.13 E-mail del centro de prácticas / empresa,

● webmaster@radiopublica.pe.
● prensa@radiopublica.pe.

1.14 Página web del centro de prácticas / empresa.

http://www.radiopublica.pe/contactenos

1.15 Duración de las prácticas.

Inicio: 07 de Enero.

Termino: 30 de Marzo.

1.16 Horario de las prácticas.

Hora de ingreso: 9:00 am.

Hora de salida: 4:00 am.

II. ANTECEDENTES DEL CENTRO DE PRÁCTICAS / EMPRESA.

1.17 Nombre del centro de prácticas / empresa.

Emisora PÚBLICA.

6
 Universidad Nacional de Juliaca
Creada por Ley N°29074
1.18 Evolución histórica del centro de prácticas / empresa.
La empresa inició en el año 2016 en la ciudad de Puno debido a que existen cortes de
energía constantemente en el lugar de emisión (caseta de control) y los costos por consumo de
energía eléctrica tenía altos montos, se realizó la implementación del sistema fotovoltaico.

1.19 Marco institucional / empresarial.

1.19.1 Valores.
● Orden.
● Puntualidad.

1.19.2 Objetivos estratégicos.

Informar a la población del sur del Perú las últimas noticias, sobre política, economía,
sociedad, deportes.

Dar a conocer la opinión del poblador del sur del Perú.

1.19.3 Metas anuales.

Ser una de las emisoras más importantes de la región, llegar a las zonas rurales más
alejadas.

1.19.4 Objetivos y funciones del puesto de prácticas.

Emitir señal con fluidez.

Evitar cualquier interferencia.

Garantizar la emisión de buena señal.

III. MARCO TEÓRICO Y CONCEPTUAL.

1.20 Elementos de un sistema fotovoltaico.

Módulo fotovoltaico. Está compuesto por células fotovoltaicas, son los que transforman la
energía solar en energía eléctrica, produce corriente en CC, existen diferentes tipos como son:
7
 Universidad Nacional de Juliaca
Creada por Ley N°29074
de silicio puro monocristalino, de silicio puro policristalino, silicio amorfo, teluro de cadmio,
arseniuro de galio, diseleniuro de cobre en indio, triple unión y bifaciales (Pedro, 2006).

Regulador de carga. Se encarga de cerrar el circuito (cuando la batería está descargada) y

abrir el circuito (cuando la batería está cargada), conectar o desconectar al módulo fotovoltaico,
es muy importante para alargar la vida útil de las baterías, así también capturar la mayor
cantidad de energía (Ramirez, 2008).

Inversor. Es el encargado de transformar la tensión de corriente continua CC a tensión de

corriente alterna AC, con una frecuencia de 60Hz en Perú, existen tres tipos onda cuadrada,
sinusoidal modificada y sinusoidal pura (Isabel & Morales, 2013),

Convertidor. Permite reducir o elevar la tensión en corriente continua según requiera la

carga.

Figura 1: convertidor DC-DC.

Fuente: (mercado libre, 2020)

Batería. Es el encargado de almacenar la energía eléctrica para ser utilizado fuera de las
HSP.

8
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Aplicaciones de sistemas fotovoltaicos.

En satélites, telecomunicaciones (telefonía rural, vía radio) electrificación de zonas rurales

y aisladas, señalización, alumbrado público, bombeo de agua, centrales fotovoltaicas, huertas
solares y otros (Ramirez, 2008).

1.21 Asociación de módulos fotovoltaicos.

a) Módulos fotovoltaicos conectados en serie.

El polo positivo de un panel está conectado al polo negativo del otro panel, la tensión
equivalente es igual a la suma de todas las fuentes de tensión; la corriente permanece
constante como se puede apreciar en las siguientes ecuaciones:

Veq  V 1  V 2 (1)
Ieq  I1  I 2 (2)

Figura 2: Conexión en serie de módulos fotovoltaicos.

Fuente: (Isabel & Morales, 2013).

b) Módulos fotovoltaicos conectados en paralelo.

Los polos positivos de los paneles son conectados con los polos positivos y los polos
negativos con los polos negativos la corriente equivalente es igual a la suma de las corrientes
generada por cada módulo fotovoltaico la tensión permanece constante.

9
 Universidad Nacional de Juliaca
Creada por Ley N°29074
Veq  V 1  V 2 (3)
Ieq  I1  I 2 (4)

Figura 3: Conexión en paralelo de módulos fotovoltaicos.

Fuente: (Isabel & Morales, 2013).

1.22 Sistema fotovoltaico.

En 1873 el científico británico Willougby Smith observó que el selenio era sensible a la luz y
que su capacidad de conducción de electricidad aumentaba en proporción directa con la
exposición a la luz. Ya en 1880, Charles Fritts desarrolló la primera celda eléctrica que producía
electricidad sin consumir ninguna sustancia ni producir calor. En 1954 la empresa Bell
Telephone Systems desarrolló una celda fabricada con silicio que alcanzó una eficiencia del 6%.
En 1960, los investigadores de la NASA, instalaron en el primer satélite artificial de los Estados
Unidos un sistema fotovoltaico constituido por 108 celdas, como una fuente de energía ligera y
confiable (Uzquiano, Sullivan & Sandy, 2015).

Tabla1
Radiación solar promedio mensual [Kwh/m2] en Caracoto (NASA, 2019)

Incli- Ene Feb Mar Abr May Jun Jul Ago Set Oct Nov Dic

Nación

0 5.7 5.4 5.59 5.5 5.59 5.3 5.5 5.9 6.4 6.7 6.8 6.45
1 8 9 5 4 1 1 3 7

15 5.7 5.3 5.65 6.0 6.45 6.4 6.5 6.5 6.6 6.6 6.8 6.58
3 3 1 1 4 7 6 1 9
10
 Universidad Nacional de Juliaca
Creada por Ley N°29074

30 5.4 4.9 5.42 6.0 6.93 7.0 7.1 6.8 6.5 6.1 6.5 6.38
8 2 9 9 5 5 5 4 4

90 2.3 1.6 2.26 3.3 4.86 5.5 5.3 4.2 3.0 1.8 2.4 2.93
6 9 9 5 7 7 0 6 2

1.23 Cálculo del número de módulos fotovoltaicos.

La tensión nominal del circuito depende de la potencia como se puede apreciar en la tabla que
se muestra a continuación:

Tabla2
Tensión nominal del sistema en función a la potencia (Castejon & Santamaria, n.d.)

Potencia Tensión nominal

P  800W 12V

800<P  1600 24V

1600<P  3200 48V

P>3200 120 ó 300V

Antes de empezar con el cálculo del número de paneles es importante conocer los equipos
que se van utilizar, la cantidad de estos, su potencia y cantidad de horas que se usaran en un
caso crítico, es decir la máxima cantidad de horas que se puede usar dicho equipo, con estos
datos se procede a calcular la energía diaria requerida en Wh/dia o en KWh/dia, otra forma de
calcular dicha energía es realizando mediciones de corriente y tensión con un vatímetro o
contador de energía durante un día.

a) Potencia del generador min (PGmin)

Wd * GCEM
PG min 
Gdm * PR (5)

Wd: consumo de energía diario.

11
 Universidad Nacional de Juliaca
Creada por Ley N°29074
GCEM: irradiancia en condiciones estándares de medición (CEM) constante (1000W/m 2).

Gdm: valor medio mensual de irradiación diaria.

PR: los valores típicos son: con inversor 0.7; con inversor, batería y regulador de carga 0.6

La potencia de generación debe ser mayor a la potencia de generación mínima (PGmin) y

menor a 1.2 PGmin.

PG min  PG  1.2* PG min

(6)

b) Corriente de generación del módulo fotovoltaico IGpm

IG m p  N p * I m p
(7)
c) Tensión de generación del módulo fotovoltaico VGpm

VG m p  N s *Vm p
(8)

d) Potencia nominal del generador PG

PG  IGmp *VG m p
(9)

e) Numero de módulos fotovoltaicos.

Nm  Ns * Np (10)

1.24 Dimensionamiento del regulador de carga.

a) Corriente nominal del regulador.

I R  1.25* I Gsc  1.25* I sc * N p

(11)

b) Tensión nominal del regulador

VR  VGsc  Voc * N s
(12)

IV. DISEÑO DEL PLAN DE PRÁCTICAS.

1.25 Objetivo general.

● Adquirir experiencia en mi formación profesional.
12
 Universidad Nacional de Juliaca
Creada por Ley N°29074
1.26 Objetivos específicos.
● Dimensionar el sistema fotovoltaico para cubrir la demanda energética de la emisora
PÚBLICA en las horas sol pico (HSP).
● Instalar un sistema fotovoltaico para abastecer de energía en las HSP a la emisora de
radio PÚBLICA.

1.27 Cronograma de prácticas.

Tabla3
Cronograma de actividades por semanas (elaboración propia).

N° Actividades Enero Febrero Marzo

S1 S2 S3 S4 S1 S2 S3 S4 S1 S2 S3 S4

Objetivo general.

1 Conocer los principios de

funcionamiento de la emisora.

2 Evaluación del consumo

energético de emisora
PÚBLICA.

3 Cálculo del número de

módulos fotovoltaicos.

4 Cálculo del ángulo de

inclinación

5 Cálculo de la distancia mínima

entre módulos.

Objetivos específicos.

1 Cimentación para los parantes.

2 Construcción de la estructura

13
 Universidad Nacional de Juliaca
Creada por Ley N°29074

soporte.

3 Ensamblaje de la estructura
soporte

4 Montaje de los módulos

fotovoltaicos.

5 Conexión de los módulos

fotovoltaicos.

6 Conexión de los componentes

fotovoltaicos

7 Armado del tablero de control

8 Conexión a la carga.

V. DESARROLLO DEL PLAN DE PRÁCTICAS.

1.28 Reporte semanal de prácticas.

1.28.1 Conocer los principios de funcionamiento de la emisora.

La primera semana de las prácticas pre-profesionales el gerente de la empresa, junto con el
responsable del área explicó sobre el funcionamiento de la caseta de control, se realizó
mediciones de corriente de carga en hora punta, esto es muy útil al momento de realizar el
cálculo del número de paneles.

1.28.2 Evaluación del consumo energético de la emisora radio PÚBLICA.

Se realizó mediciones de tensión y corriente, con el fin de conocer la energía en horas
punta, los valores obtenidos de las mediciones de tensión pico y corriente pico fueron 220.10V AC
y 11.64AAC respectivamente, en cuanto al consumo de energía durante las horas sol pico fue de
15838.5Wh.

14
 Universidad Nacional de Juliaca
Creada por Ley N°29074
1.28.3 Dimensionamiento del generador fotovoltaico.
Para realizar dicho dimensionamiento, fue necesario conocer los siguientes parámetros, los
cuales fueron medidos directamente o sacados de la NASA:

Consumo de energía diario: 15840Wh.

Irradiancia en CEM: 1000W/m2.
Irradiación solar promedio mensual crítico: 4450Wh/m2.
Rendimiento energético de la instalación: 0.6
Características del módulo fotovoltaico.

Figura 4: Placa característica del módulo fotovoltaico

Fuente: imagen subida desde el celular.

Tabla4
Características del módulo fotovoltaico.

Pmax 330W

Imp 8.58A

Vmp 38.48V

Isc 9.18A

15
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Voc 45.49V

Peso 22.5Kg

Dimensiones 1956*992*40mm

Para el cálculo de la potencia mínima de generación fotovoltaica de acuerdo con la

ecuación (5) obtenemos:

Wd * GCEM 15840*1000
PG min    5932.58W
Gdm * PR 4450*0.6 (13)

Reemplazando los valores en la ecuación (7) y (8) calculamos la corriente y tensión nominal
de generación del módulo fotovoltaico respectivamente.

I G m p  N p * I m p  6*8.58  51.48 A
(14)

VG m p  N s *Vm p  3*38.48  115.44V

(15)

La potencia de generación se calcula remplazando valores de la corriente y tensión en la

ecuación (9):

PG  I Gmp *VG m p  51.48*115.44  5942.8

(16)

Dando como resultado 5942.8W, dicha potencia está en el rango de acuerdo a la ecuación
(6):

PG min  PG  1.2* PG min 

 5932.58  5942.8  7119.09 (17)

Finalmente, de la ecuación (10) obtenemos el número de módulos, el cual es igual al

producto del número de paneles en serie con el número paneles en paralelo:

Nm  Ns * Np  3*6  18 (18)

a) Dimensionamiento del regulador de carga.

La tensión nominal del regulador de carga lo calculamos de acuerdo a la ecuación (12).

16
 Universidad Nacional de Juliaca
Creada por Ley N°29074
VR  VGsc  Voc * N s  45.49*3  136.47V (19)

Reemplazando en la ecuación (11) Corriente nominal del regulador de carga.

I R  1.25* I Gsc  1.25* I sc * N p  1.25*6*9.18  68.85 A

(20)

1.28.4 Cálculo del ángulo de inclinación.

Ángulo de inclinación óptimo (  opt). La inclinación y orientación de los módulos

fotovoltaicos juegan un papel muy importante al momento de la generación de energía
eléctrica. La orientación es hacia la línea ecuatorial es decir hacia el sur en el hemisferio norte y
hacia el norte en el hemisferio sur, la inclinación óptima no debe ser menor a 15° ya que se
puede acumular polvo, esto generaría grandes pérdidas (Pedro, 2006).

Por lo tanto, la orientación para este sistema fotovoltaico será hacia el norte y la inclinación
entre 0° y 15° es la que nos proporciona mayor energía como se puede apreciar en la tabla 2
para evitar pérdidas por suciedad de la superficie del módulo la inclinación será de 15°, ya que
en tiempo de lluvia el panel fotovoltaico se limpiará de forma natural.

b) Cálculo de la distancia mínima entre módulos.

Para calcular la distancia mínima entre módulos es necesario conocer: latitud del lugar,
ángulo de inclinación optimo del módulo y la longitud del módulo fotovoltaico.

● Latitud. Para saber la latitud de Caracoto ingresamos a Google maps el cual nos pide la
ubicación (lugar) e indica una latitud de -15.5691666, el signo negativo indica que se
ubica a una latitud sur.
● Dimensiones del módulo fotovoltaico. Las dimensiones del módulo fotovoltaico están
descritas en su ficha técnica, el largo “L” es 195.6cm y el ancho “A” es 99.2cm.

La distancia mínima entre módulos es vital para aprovechar al máximo la superficie de

terreno que se tiene y no generar sombrar al módulo ya que puede ocasionar grandes pérdidas

17
 Universidad Nacional de Juliaca
Creada por Ley N°29074
las ecuaciones (21) y (22) los usaremos para hallar el ángulo alfa y declinación (Rayas, Navarro &
González, 2016).

  90 |    | (21)

  23.45sin 360
 284  n  

 365 
(22)
  0.69 |  | 3.7 (23)
Donde

α es el ángulo de inclinación mínimo durante un año.

ϕ es latitud del lugar (Caracoto) es -15.569

δ es la declinación solar, en la latitud sur la inclinación máxima del sol se da en el solsticio

de invierno el 21 de junio.

n es el día juliano, día del año 1…365 tomando 1 para primer día de enero.

β es el ángulo de inclinación óptimo para un año.

Para el 21 de junio de la ecuación (21), (22) y (23) obtenemos:

δ = 23.449.

α = 50.982.

β=14.44

18
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 5: Distancia mínima entre módulos para evitar sobra.

Fuente: (Gutierrez, 2018).

La distancia mínima entre módulos (D) se calcula con la siguiente expresión:

h L sin(  )
D  d1  d 2  L cos(  )   L cos(  ) 
tan( ) tan( )
 sin(  ) 
 L cos(  ) 
 tan( ) 
(24)
Para esta instalación el cálculo de la distancia mínima entre módulos lo hallamos con la
ecuación (24), reemplazando los valores obtenemos:

 sin(14.44) 
D  195.6 cos(14.44)   228.94cm
 tan(50.982)  (25)

1.28.5 Diagrama de instalación de los módulos fotovoltaicos.

Al conocer la distancia mínima entre módulos se realizó el diagrama de instalación de los
módulos fotovoltaicos, como se puede apreciar en el anexo 1.

1.28.6 Cimentación para los parantes.

Cada agujero tiene un diámetro de 35cm y 60cm de profundidad, para esto se contrató
personal, los cuales se encargaron de cavar los hoyos y realizar el respectivo vaciado de

19
 Universidad Nacional de Juliaca
Creada por Ley N°29074
cimentación. Los parantes están distribuidos de acuerdo al diagrama que se puede apreciar en
el anexo 1.

Figura 6: Cimentación para los parantes de la estructura soporte de los módulos fotovoltaicos.
Fuente: imagen tomada con el celular.

1.28.7 Construcción de la estructura soporte.

Para el soporte de la estructura donde se realizó el montaje de los módulos fotovoltaicos,
usamos tres varillas de tubo rectangular de acero al carbono laminado en caliente con
recubrimiento galvanizado cuyas medidas son: 2”x1”x1.5mm, cada una con una longitud de 6m,
para facilitar el traslado de estos materiales desde la ferretería hasta la planta de transmisión
tuvimos que cortarlos en dos partes iguales. Unimos con soldadura eléctrica en dos puntos, ya
que el largo total debe ser de 9m.

1.28.8 Ensamblaje de la estructura soporte

El montaje de la estructura soporte se realizó de acuerdo al diagrama que se puede
apreciar en el anexo 1, los soportes se hicieron con tubo galvanizado de 2”x1”x1.5mm, estos se
unen con soldadura eléctrica a una platina de 1”1/2”x2.5mm, de tal manera que este permita
unir la estructura soporte de los módulos a los parante mediante un perno galvanizado de
2”x3/8” con hilo simple.

20
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 7: Estructura soporte de los módulos fotovoltaicos ya ensamblados.

Fuente: imagen tomada con el celular.

1.28.9 Montaje de los módulos fotovoltaicos.

Para realizar el montaje de los módulos fotovoltaicos primero se hizo los agujeros con
broca de 1/4" en el soporte del módulo, colocamos el primer módulo y sujetamos el último para
que sirva como guía.

21
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 8: Montaje de los primeros módulos fotovoltaicos.

Fuente: imagen tomada con el celular.

Se usó un cordel como guía para colocar los módulos correctamente alineados luego
procedemos a ensamblar el resto de los módulos del primer grupo, el marco de aluminio
contaba con agujeros para sujetar al soporte, por ende no requerimos perforar estos.

Figura 9: Montaje del primer grupo de módulos fotovoltaicos.

Fuente: imagen tomada con el celular.

Para el segundo grupo realizamos el mismo procedimiento que en el primer grupo, ambos
grupos están conformados por 9 módulos fotovoltaicos.

22
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 10: Montaje del segundo grupo de módulos fotovoltaicos.

Fuente: imagen tomada con el celular.

1.28.10 Conexión de los módulos fotovoltaicos.

La conexión de módulos fotovoltaicos puede ser en serie, paralelo y mixto (serie-paralelo),
esta conexión dependerá de la cantidad de tensión y corriente a la que se requiere trabajar. Si
conectamos módulos en serie la corriente generada permanece constante y la tensión generada
se suma, en cambio sí conectamos en paralelo ocurre lo contrario la corriente generada se suma
y la tensión generada permanece constante.

Para esta instalación realizamos una conexión mixta, en la figura 11 se puede apreciar una
asociación de módulos, a toda esta se le conecta en paralelo otra asociación similar para que
finalmente el sistema tenga una tensión Vmp de 110.1V y corriente Imp de 49.8A. O que es lo
mismo conectar 3 módulos en serie y conectar en paralelo 6 de acuerdo al cálculo realizado.

23
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 11: Conexión de módulos fotovoltaicos en serie y paralelo.

Fuente: (Gutierrez, 2018).

Los conductores usados para realizar la conexión son de calibre THW 10 AWG resistente a
la humedad químicos y grasas, de cobre blando con aislación de PVC temperatura de operación
90°. Se colocaron diodos de paso para evitar que retorne la corriente y evitar que los módulos
fotovoltaicos se comporten como cargas, en la siguiente figura se puede apreciar los dos grupos
del sistema fotovoltaico.

24
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 12: Grupos de módulos fotovoltaicos listos para realizar la conexión.

Fuente: imagen tomada desde el celular.

1.28.11 Armado y conexión del tablero de control.

Para hacer el tablero usamos una tabla de madera de 60x40, ya que estos están dentro de
la caseta de control y no estará expuesto a las precipitaciones pluviales La conexión del
controlador de carga es sencilla puesto que nos indica la tensión de entrada (Vimput) +/- y
tensión de salida (Vouput) +/-. Colocamos un termomagnético C63 para los bornes de 110V y
49.8 A, los dos terminales de ambos grupos se conectan al ingreso de este y las salidas se
conectan en al ingreso del controlador de carga, a la salida de este soldamos un diodo de paso
para evitar que cuando el suministro de energía eléctrica sea de la red los paneles se comporten
como cargas.

25
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 13: Armado de tablero de control del sistema fotovoltaico.

Fuente: imagen tomada desde el celular.

Para el sistema de mando se usan dos módulos, los cuales están ubicados en el techo, sin
modificar su orientación ni inclinación, esto por el tema de economía, para esto usamos un
termomagnético C32, se conecta un diodo de paso para evitar que cuando el suministro sea de
red eléctrica estos se comporten como cargas.

1.28.12 Conexión a la carga.

Antes de energizar la carga (tarjetas de emisión de audio de la radio) verificamos la tensión
de salida el cual debe estar entre 80 y 110V, una vez conectada la carga se verifica si la
señal que emite es fluda y buena.

26
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Figura 14: Tarjetas de emisión de audio de la emisora.

Fuente: imagen tomada desde el celular.

VI. DISCUSIÓN Y RESULTADOS.

● De acuerdo a los cursos avanzados durante mi formación profesional se pudo

optimizar los recursos como son material para la estructura soporte de los paneles,
terreno y conductores eléctricos, de esta manera se puso en práctica lo aprendido.
● El dimensionamiento realizado fue según (Castejon & Santamaria, n.d.), dando como
resultados18 módulos fotovoltaicos de 330W, 3 conectados en serie y 6 en paralelo, la
tensión y corriente del regulador de carga son como máximo 136.47V y 68.85A
respectivamente, el termomagnético es de C63 para los bornes de 110V y 49.8A para un
consumo energético de 15840Wh.
● La instalación del sistema fotovoltaico se realizó de acuerdo a lo detallado en el
reporte semanal de prácticas, la distancia mínima entre módulos fue de 228.94cm se
calculó de acuerdo a (Gutierrez, 2018), con una orientación hacia el norte y una
inclinación de 15º de acuerdo a (Pedro, 2006),con una potencia de generación de
5,942KW.
27
 Universidad Nacional de Juliaca
Creada por Ley N°29074
VII. CONCLUSIONES.

● Se logró adquirir experiencia en mi formación profesional.

● Se logró dimensionar el sistema fotovoltaico para cubrir la demanda energética de la
emisora PÚBLICA, el cual tiene un consumo energético de 15840Wh, dando como
resultado 18 módulos fotovoltaicos con una potencia pico de 330W, la tensión y
corriente del regulador de carga son como máximo 136.47V y 68.85A respectivamente en
las horas sol pico (HSP).
● Se concluyó con la instalación del sistema fotovoltaico con una potencia de
generación de 5,942KW satisfactoriamente para abastecer de energía eléctrica en las
HSP a la emisora de radio PÚBLICA.

VIII. SUGERENCIAS.

Se sugiere realizar limpieza de los paneles solares, sobre todo durante épocas de invierno,
donde se presentan menores precipitaciones pluviales.

28
 Universidad Nacional de Juliaca
Creada por Ley N°29074

IX. REFERENCIAS BIBLIOGRÁFICAS.

Castejon, A., & Santamaria, G. (n.d.). Instalaciones Solares Fotovoltaicas - Castejón & Santamaría.pdf.

Gutierrez, J. L. (2018). Cómo dimensionar una instalación solar fotovoltaica autónoma paso a paso. 1–18.

Isabel, A. & Morales, M. (2013). Instalación de sistemas fotovoltaicos. 1–48.

Mrcado Libre. (2020). Regulador De Voltaje Convertidor De Corriente Continua Cc. Retrieved March 13,
2020, from https://articulo.mercadolibre.com.co/MCO-496926102-regulador-de-voltaje-
convertidor-de-corriente-continua-cc-_JM

NASA. (2019). Visor de acceso a datos POWER. Retrieved November 29, 2019, from
https://power.larc.nasa.gov/data-access-viewer/

Pedro, D. (2006). Caracterización de módulos fotovoltaicos con dispositivo portátil. U Carlos III Madrid,
1–156.

Ramirez, C. (2008). Componentes de una instalación solar fotovoltaica 1. 24.

Rayas, Soraya Navarro, José Antonio González Moreno, C. M. L. A. (2016). Implementación de un sistema
fotovoltaico para la alimentación de un edificio de usos. 1–69.

Uzquiano, C., Sullivan, M., & Sandy, X. (2015). Capacitación e instalación de sistemas fotovoltaicos en las
comunidades de carmen del emero y yolosani. Wildlife Conservation Society, 40. Retrieved from
http://energiayambienteandina.net/pdf/WCS - CAPACITACIÒN E INSTALACIÒN DE SISTEMAS
FOTOVOLTAICOS.pdf

29
 Universidad Nacional de Juliaca
Creada por Ley N°29074

X. ANEXOS.

Anexo 1: Distribución de espacios y ubicación de los paneles fotovoltaicos.

Diagrama de instalación de los módulos fotovoltaicos, imagen correspondiente a

cimentación de los parantes.

30
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Anexo 2 Ficha técnica del módulo fotovoltaico.

31
Universidad Nacional de Juliaca
Creada por Ley N°29074

32
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Anexo 3: Fotografías subidas desde el celular.

Medición de los parámetros eléctricos de los paneles fotovoltaicos.

33
Universidad Nacional de Juliaca
Creada por Ley N°29074
Montaje del primer módulo fotovoltaico.

Montaje del primer grupo de módulos fotovoltaicos.

Montaje del segundo grupo de módulos fotovoltaicos.

34
Universidad Nacional de Juliaca
Creada por Ley N°29074

Montaje del segundo grupo de módulos fotovoltaicos.

35
 Universidad Nacional de Juliaca
Creada por Ley N°29074
Instalación del ultimo modulo fotovoltaico.

Conjunto de módulos fotovoltaicos listos para la conexión respectiva.

Sistema fotovoltaico antes de la conexión respectiva.

36
 Universidad Nacional de Juliaca
Creada por Ley N°29074

Sistema fotovoltaico conformado por 18paneles en funcionamiento.

Tablero de control del sistema fotovoltaico.

37
