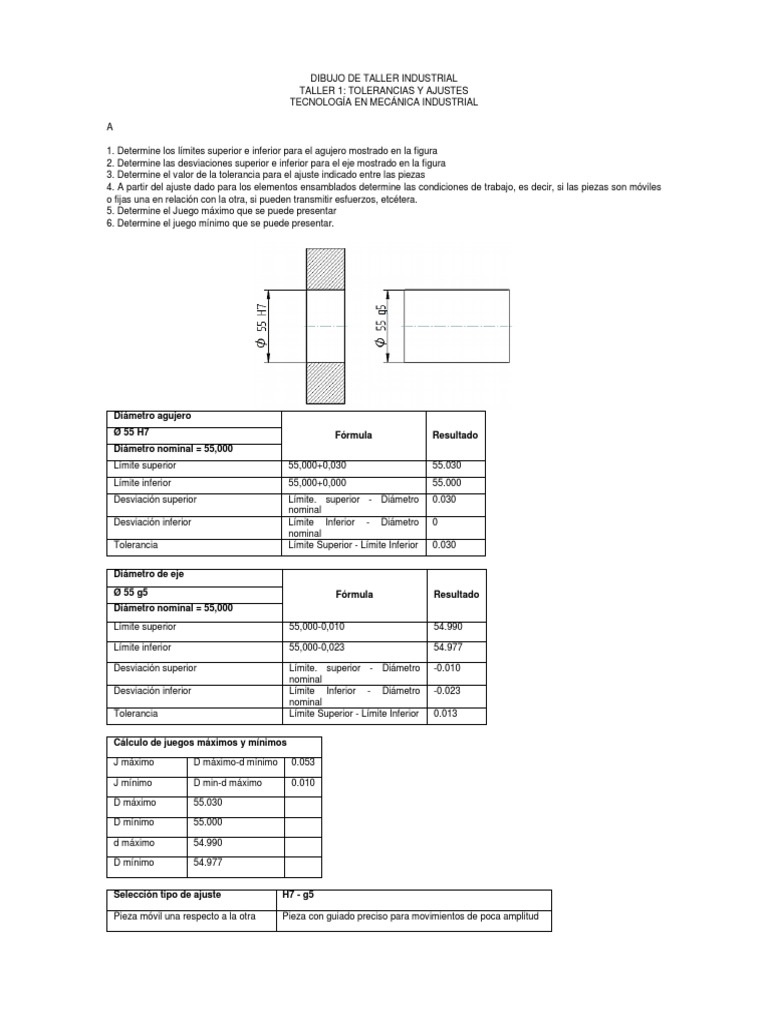

DIBUJO DE TALLER INDUSTRIAL

TALLER 1: TOLERANCIAS Y AJUSTES


TECNOLOGÍA EN MECÁNICA INDUSTRIAL

1. Determine los límites superior e inferior para el agujero mostrado en la figura


2. Determine las desviaciones superior e inferior para el eje mostrado en la figura
3. Determine el valor de la tolerancia para el ajuste indicado entre las piezas
4. A partir del ajuste dado para los elementos ensamblados determine las condiciones de trabajo, es decir, si las piezas son móviles
o fijas una en relación con la otra, si pueden transmitir esfuerzos, etcétera.
5. Determine el Juego máximo que se puede presentar
6. Determine el juego mínimo que se puede presentar.

Diámetro agujero
Ø 55 H7 Fórmula Resultado
Diámetro nominal = 55,000
Límite superior 55,000+0,030 55.030
Límite inferior 55,000+0,000 55.000
Desviación superior Límite. superior - Diámetro 0.030
nominal
Desviación inferior Límite Inferior - Diámetro 0
nominal
Tolerancia Límite Superior - Límite Inferior 0.030

Diámetro de eje
Ø 55 g5 Fórmula Resultado
Diámetro nominal = 55,000
Límite superior 55,000-0,010 54.990

Límite inferior 55,000-0,023 54.977

Desviación superior Límite. superior - Diámetro -0.010


nominal
Desviación inferior Límite Inferior - Diámetro -0.023
nominal
Tolerancia Límite Superior - Límite Inferior 0.013

Cálculo de juegos máximos y mínimos

J máximo D máximo-d mínimo 0.053

J mínimo D min-d máximo 0.010

D máximo 55.030

D mínimo 55.000

d máximo 54.990

D mínimo 54.977

Selección tipo de ajuste H7 - g5

Pieza móvil una respecto a la otra Pieza con guiado preciso para movimientos de poca amplitud
B

1. Determine los límites superior e inferior para el agujero mostrado en la figura


2. Determine las desviaciones superior e inferior para el eje mostrado en la figura
3. Determine el valor de la tolerancia para el ajuste indicado entre las piezas
4. A partir del ajuste dado para los elementos ensamblados determine las condiciones de trabajo, es decir, si las piezas son móviles
o fijas una en relación con la otra, si pueden transmitir esfuerzos, etcétera.
5. Determine el apriete máximo que se puede presentar
6. Determine el apriete mínimo que se puede presentar.

Diámetro de agujero

Ø 85 H7 Fórmula Resultado
Diámetro nominal = 85,000

Límite superior 85,000+0,035 85.035

Límite inferior 85,000+0,000 85.000

Desviación superior Límite. superior - Diámetro nominal 0.035

Desviación inferior Límite Inferior - Diámetro nominal 0

Tolerancia Límite Superior - Límite Inferior 0.035

Diámetro de eje

Ø 85 n6 Fórmula Resultado
Diámetro nominal = 85,000

Límite superior 85,000+0,045 85.045

Límite inferior 85,000+0,023 85.023

Desviación superior Límite. superior - Diámetro nominal 0.045

Desviación inferior Límite Inferior - Diámetro nominal 0.023

Tolerancia Límite Superior - Límite Inferior 0.022

Cálculo de juegos máximos y mínimos

A máximo d máximo-D mínimo 0.045

A mínimo d mínimo-D máximo -0.012

D máximo 85.035

D mínimo 85.000

d máximo 85.045

d mínimo 85.023

Selección tipo de ajuste H7 - n6


Fino Muy forzado. Montaje amartillo.
