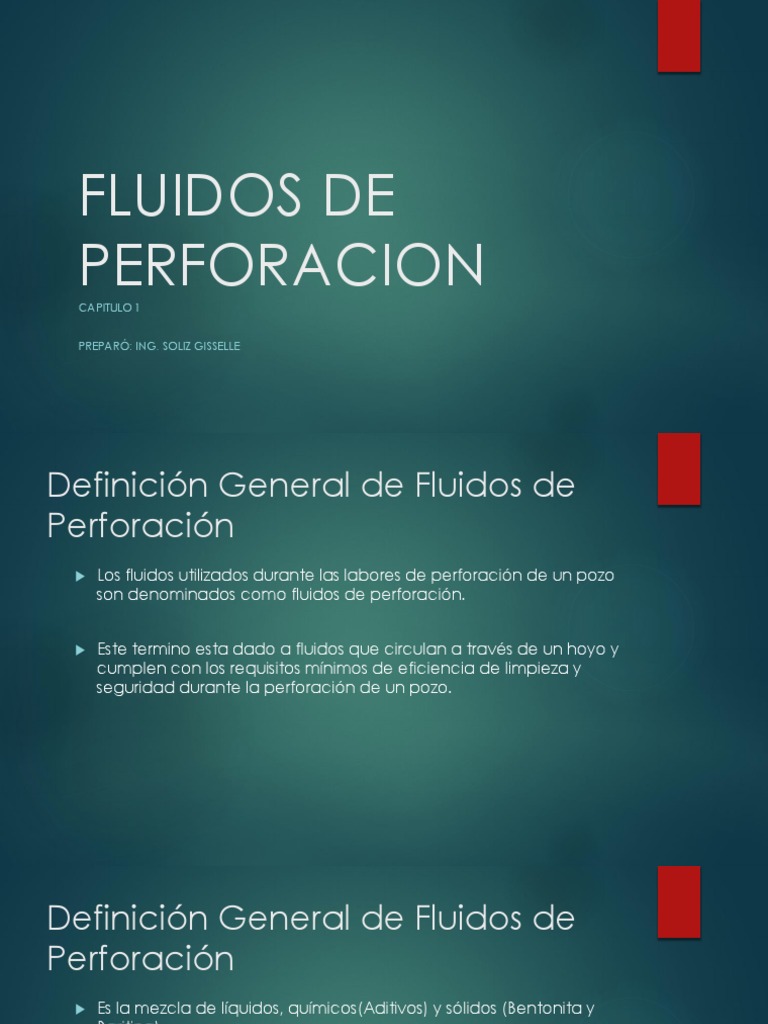

FLUIDOS DE

PERFORACION
CAPITULO 1

PREPARÓ: ING. SOLIZ GISSELLE

Definición General de Fluidos de
Perforación
 Los fluidos utilizados durante las labores de perforación de un pozo
son denominados como fluidos de perforación.

 Este termino esta dado a fluidos que circulan a través de un hoyo y

cumplen con los requisitos mínimos de eficiencia de limpieza y
seguridad durante la perforación de un pozo.
Definición General de Fluidos de
Perforación
 Es la mezcla de líquidos, químicos(Aditivos) y sólidos (Bentonita y
Baritina).
 Existen diferentes tipos de Fluidos o Lodos de Perforación:
 Lodos Base Aceite
 Lodos Base Agua
 Lodos de Emulsión Inversa (EI)
 Lodos Aireados
Definición General de Fluidos de
Perforación
Bentonita

 Brinda mayor viscosidad y control de filtrado en lodos base agua.

 Es una arcilla y su gravedad especifica esta alrededor de 2.6
 Para conocer la densidad obtenida luego de agregar bentonita, se
lo realiza con la siguiente expresión:
Baritina:

 Baritina: Básicamente es un Sulfato de Barito de Gravedad

especifica de 4.2 a 4.35.
 Aumenta la densidad del Lodo
 Es un material inerte y soluble en agua y aceite.
Funciones Principales de los Fluidos de
Perforación
 Las funciones podemos clasificarlas en:
 FUNCIONES ESPECIFICAS O BASICAS:
Son aquellas que si o si debe de cumplir un fluido para ser
considerado Lodo de Perforación.
1. Sacar los recortes de la formación hacia la superficie.
2. Controlar las presiones de formación
3. No dañar las zonas productoras
4. Estabilizar las paredes de las formaciones
5. No dañar el medio ambiente.
Funciones Principales de los Fluidos
de Perforación
 FUNCIONES DERIVADAS:
Son funciones que derivan de las especificas y algunas pueden ser no
cumplidas sin dejar de ser el fluido un Lodo de Perforación.
6. Sacar la información del fondo del pozo
7. Formar una película impermeable sobre las paredes de la
formación
8. Lubricar y enfriar la sarta de perforación
9. Mantener en suspensión los solidos
10. No causar corrosión a la herramienta
11. Transmitir energía al fondo del pozo
FUNCIONES ESPECIFICAS O
BASICAS:
1. Sacar los recortes de la formación hacia la superficie: La habilidad
de sacar partículas de diversos tamaños fuera del hoyo es una de
las funciones mas importantes de un fluidos de perforación.
El cumplimiento de esta función dependerá de los siguientes factores:
a) Densidad del fluido
b) Viscosidad del fluido
c) Viscosidad del fluido en el anular
d) Velocidad anular
e) Densidad de los cortes
f) Tamaño de los cortes
FUNCIONES ESPECIFICAS O
BASICAS:
 En la mayoría de los casos el mantener una velocidad anular
suficiente, da como resultado un movimiento neto hacia arriba de
los cortes.
 Por otra parte, cuando la velocidad de asentamiento de las
partículas en mayor que la velocidad anular, las partículas tienden
a asentarse en el hoyo ocasionando múltiples problemas. Para
disminuir la velocidad de asentamiento de las partículas es
necesario aumentar la viscosidad del lodo reflejándose esto en un
aumento de presión de funcionamiento de las bombas para
mantener un caudal establecido.
 Otra forma de disminuir la velocidad de asentamiento de las
partículas es mediante el incremento de la densidad del fluido, ya
que esto trae un efecto de flotación mayor sobre las partículas.
FUNCIONES ESPECIFICAS O BASICAS:
2. Controlar las presiones de formación: Un buen fluido de perforación,
debe depositar un revoque que sea:
 Liso
 Delgado
 Flexible
 Baja permeabilidad

Esto ayudara a minimizar los problemas de derrumbes y atascamiento de la

tubería, además de consolidar la formación y retardar el paso del fluido
hacia dicha formación, al ejercer una presión sobre las paredes del hoyo
abierto
FUNCIONES ESPECIFICAS O
BASICAS:
 Normalmente la densidad del agua mas la densidad de los
solidos obtenidos durante la perforación es suficiente para
balancear la presión de la formación en las zonas
superficiales.
 Toda formación tiene una determinada presión de sus poros,
denominada “Presión de Poro” o “Presión de Formación”.
 Esta presión puede ser normal si su gradiente es de 0.433 a
0.465 psi/ft.
 Todo valor por encima, se denomina “Presión Anormal” y
todo valor por de bajo se denomina “Presión Sub-Normal”
FUNCIONES ESPECIFICAS O
BASICAS:
3. No dañar las zonas productoras: La finalidad de perforar un
pozo petrolero es para producir hidrocarburos, dicha
producción dependerá de muchos factores de los cuales
uno se refiere al daño a la productividad causada por el
lodo.
4. Estabilizar las paredes de la formación: Las formaciones que
se atraviesan varían en sus características físico-químicas,
según la profundidad en que se encuentra como también
en su posición en la tierra, la estabilidad de la formación
dependerá de la condición con que se atraviesa como
también de la relación lodo-formación.
FUNCIONES ESPECIFICAS O
BASICAS:

5. Sacar información del fondo del pozo: Un lodo que esta perforando en un pozo
continuamente trae información del fondo del pozo, y poder así conocer las
condiciones en el fondo del pozo.
FUNCIONES DERIVADAS:

5. Formar una película impermeable sobre las paredes de la

formación: Toda formación atravesada tiene cierta
permeabilidad una mas q otra; las arenas por lo general son
bastante permeables y no así las arcillas, esta permeabilidad es lo
que hace posible el paso del fluido a través de las rocas, debido a
las exigencias de la perforación de tener una presión hidrostática
mayor a la presión de formación.
FUNCIONES DERIVADAS:

7. Lubricar y enfriar la sarta de perforación: Los aditivos agregados al

lodo generalmente son polímeros, los cuales aparte de cumplir
con sus funciones para los cuales fueron agregados dan al lodo
características de lubricidad que ayuda a minimizar las fricciones
entre la herramienta de perforación y las formaciones.
8. Mantener en suspensión los solidos: El comportamiento del lodo
como fluido NO-NEWTONIANO tanto como en estado dinámico
como en estado de reposo es distinto al comportamiento de un
fluido NEWTONIANO. El lodo tiene una propiedad miuy importante
que es la de mantener en suspensión a los solidos que lo
componen con la finalidad de que los mismos no se depositen y
obstruyan la perforación del pozo.
Se denomina Tixotropía a la capacidad que tiene el lodo de generar
energía en estado de reposo.
FUNCIONES DERIVADAS:

9. No causar corrosión a la herramienta: El lodo debe estar

diseñado en el sentido de minimizar el efecto de corrosión
en la herramienta de perforación.
Se denomina corrosión a la degradación continua del metal el
cual trata de alcanzar el estado inicial del cual partió.
10. Transmitir energía al fondo del pozo: El fluido de perforación
es un medio para transmitir la potencia hidráulica disponible
a través de la sarta, ayudando así a perforar la formación y
limpiar el fondo del pozo.
APLICACIONES
PRACTICAS DE LOS
FLUIDOS
CAPITULO 2
PROPIEDADES FISICAS DE LOS
FLUIDOS
 Para verificar si un lodo esta cumpliendo con las funciones para las
cuales esta diseñado, las Normas API han establecido normas para
medir propiedades de los lodos usando una serie de instrumentos y
métodos.
a) Densidad
b) Viscosidad
c) Determinación del Filtrado y Torta
d) Composición del Lodo
e) PH del Lodo
PROPIEDADES FISICAS DE LOS
FLUIDOS
a) Densidad.-
Se define densidad como el peso que tiene en la unidad de volumen.
Dependiente de la presión Hidrostática ejercida por la columna del fluido.

Fluidos livianos: Fluidos pesados:

Hasta 10.5 Lpg. Mayores a 14 Lpg.

𝑚 𝑔
𝜌= 𝑉
; 𝐿𝑃𝐺
𝑐𝑚³
Instrumento: BALANZA DE LODOS
PROPIEDADES FISICAS DE LOS
FLUIDOS
b) Viscosidad.- Resistencia interna del fluido al movimiento.
𝐹
𝑡 (𝑒𝑠𝑓𝑢𝑒𝑟𝑧𝑜 𝑑𝑒 𝑐𝑜𝑟𝑡𝑒 )
𝜇= 𝐴
𝛾 (𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑐𝑜𝑟𝑡𝑒
Instrumento: VISCOSIDAD DE EMBUDO DE MARSH: Determina la
viscosidad del fluido en segundos por cuarto de galón
PROPIEDADES FISICAS DE LOS
FLUIDOS
 Viscosidad Plástica, punto cedente y geles:
 Viscosidad que resulta de la fricción mecánica entre solidos, solidos
y líquidos; liquido y liquido.
 Fuerza de atracción entre partículas bajo condiciones dinámicas o
de flujo.
 Medida de atracción física y electroquímica bajos condiciones
estáticas
PROPIEDADES FISICAS DE LOS
FLUIDOS
c) Determinación del Filtrado y Torta.- Es la perdida del fluido a través del
tiempo (Volumen de filtrado / Tiempo de filtración)
En cantidad relativa de liquido que se filtra a través del revoque hacia las
formaciones permeables
Debe usarse Bentonita pre hidratada para controlar el filtrado
La torta es el resultado final de la filtración que queda al pasar el liquido por el
filtro
PROPIEDADES FISICAS DE LOS
FLUIDOS
d) Composición del Lodo.- El lodo esta compuesto por solidos y líquidos; el
conocimiento de estos mas la densidad nos permite plantear balances de
masa
PROPIEDADES FISICAS DE LOS
FLUIDOS
e) PH del Lodo.- El PH o potencial Hidrógeno se define:

𝑃𝐻=log[1/(𝐻⁺)]

Permite determinar si el fluido es ácido o base.

 Bajo en PH:
Si varia de 7.5 a 9.5

 Alto en PH:
Si varia de 9.5 a 11.5
FLUIDO NEWTONIANO Y NO
NEWTONIANO
 Fluido Newtoniano.- La viscosidad es independiente al gradiente de
velocidad, y puede depender solo de la temperatura y quizás de la
presión.
 Los gases y líquidos de bajo peso molecular normalmente son
fluidos Newtonianos.
 Para un fluido Newtoniano, la viscosidad será una constante.
 Fluido No Newtoniano.- Es aquel fluido donde la viscosidad varia
con el gradiente de velocidad.
 La viscosidad de este tipo de fluido depende de la magnitud del
gradiente del fluido y la condición del mismo.
 Para este tipo de fluido la viscosidad se conoce generalmente
como viscosidad aparente.
FLUIDO NEWTONIANO

 El estudio de la deformación y las características del flujo de las

sustancias se denomina Reologia (campo que estudia la viscosidad
de los fluidos).
 Los fluidos que depende del tiempo son muy difíciles de analizar.
 Como ejemplos de fluidos que dependen del tiempo son:
 Ciertos Petróleos
 Crudos a temperatura baja
En Resumen
 Fluidos Newtonianos:
 Se aplica Esfuerzo
 El esfuerzo es directamente proporcional a la velocidad de corte
del esfuerzo.
 Fluidos No Newtoniano:
 La velocidad no es proporcional al esfuerzo con el que moverá al
fluido.
VISCOSIDAD ABSOLUTA
 La viscosidad absoluta es una propiedad de los fluidos que indica la mayor o
menor resistencia que estos ofrecen al movimiento de sus partículas cuando
son sometidos a un esfuerzo cortante.

 Es importante resaltar que esta propiedad depende de manera muy importante

de la temperatura, disminuyendo al aumentar ésta.

 La viscosidad absoluta o dinámica (μ) para un fluido Newtoniano es el cociente

del esfuerzo cortante al cual es sometido y la razón de deformación (gradiente de
velocidad):
VELOCIDAD DE CORTE

 Se llama Velocidad de Corte a la velocidad expresada en metros

por minutos (espacio en metros recorridos en un minuto).

 Cuando el movimiento de corte es circular, el punto a considerar es

el mas alejado del eje de rotación. Es decir el diámetro exterior de
la herramienta o pieza.
Calculo de la Velocidad de Corte

 Donde:
 D= diámetros mayor de la herramienta o pieza
 N= Numero de revoluciones por minuto (r/min.) ó (minˉ¹)
 Vc= Velocidad de corte
Ejemplo 1
 Cual será la velocidad de corte que lleva una broca de 20 (mm) si
gira a razón de N=320 (r/min)?
 Utilizando la Formula:
D∗π ∗N
 Vc=
1000

Reemplazando:
20∗𝜋∗320
 Vc= = 20 (m/min)
1000
Ejercicio 1

 Calcular N (r/min) que ha de dar una broca de 20 (mm), para que

su velocidad sea 25 (m/min). Posterior verificar el valor hallando
Velocidad de corte.
