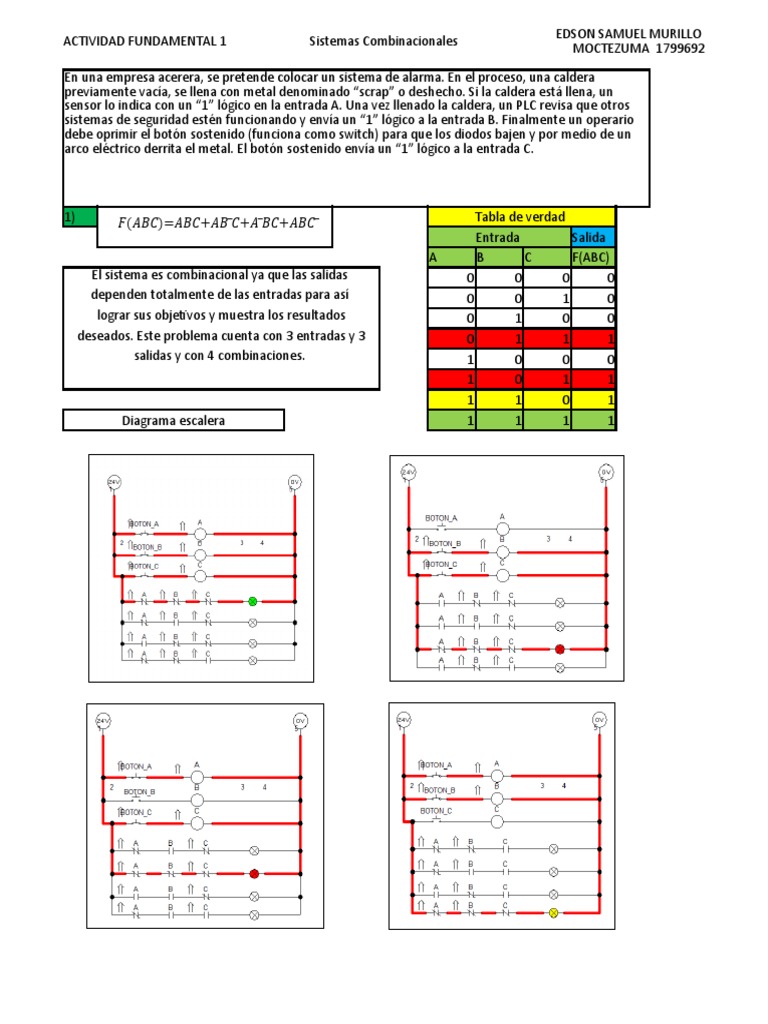

En una empresa acerera, se pretende colocar un sistema de alarma. En el proceso, una caldera
previamente vacía, se llena con metal denominado “scrap” o deshecho. Si la caldera está llena, un
sensor lo indica con un “1” lógico en la entrada A. Una vez llenado la caldera, un PLC revisa que otros
sistemas de seguridad estén funcionando y envía un “1” lógico a la entrada B. Finalmente un operario
debe oprimir el botón sostenido (funciona como switch) para que los diodos bajen y por medio de un
arco eléctrico derrita el metal. El botón sostenido envía un “1” lógico a la entrada C.

1) 𝐹(𝐴𝐵𝐶)=𝐴𝐵𝐶+𝐴𝐵 ̅𝐶+𝐴 ̅𝐵𝐶+𝐴𝐵𝐶 ̅ Tabla de verdad

Entrada Salida
A B C F(ABC)
El sistema es combinacional ya que las salidas 0 0 0 0
dependen totalmente de las entradas para así 0 0 1 0
lograr sus objetivos y muestra los resultados 0 1 0 0
deseados. Este problema cuenta con 3 entradas y 3 0 1 1 1
salidas y con 4 combinaciones. 1 0 0 0
1 0 1 1
1 1 0 1
Diagrama escalera 1 1 1 1
 EDSON SAMUEL MURILLO
ACTIVIDAD FUNDAMENTAL 1 Sistemas Combinacionales MOCTEZUMA 1799692

Diagramas de funciones Logicas
