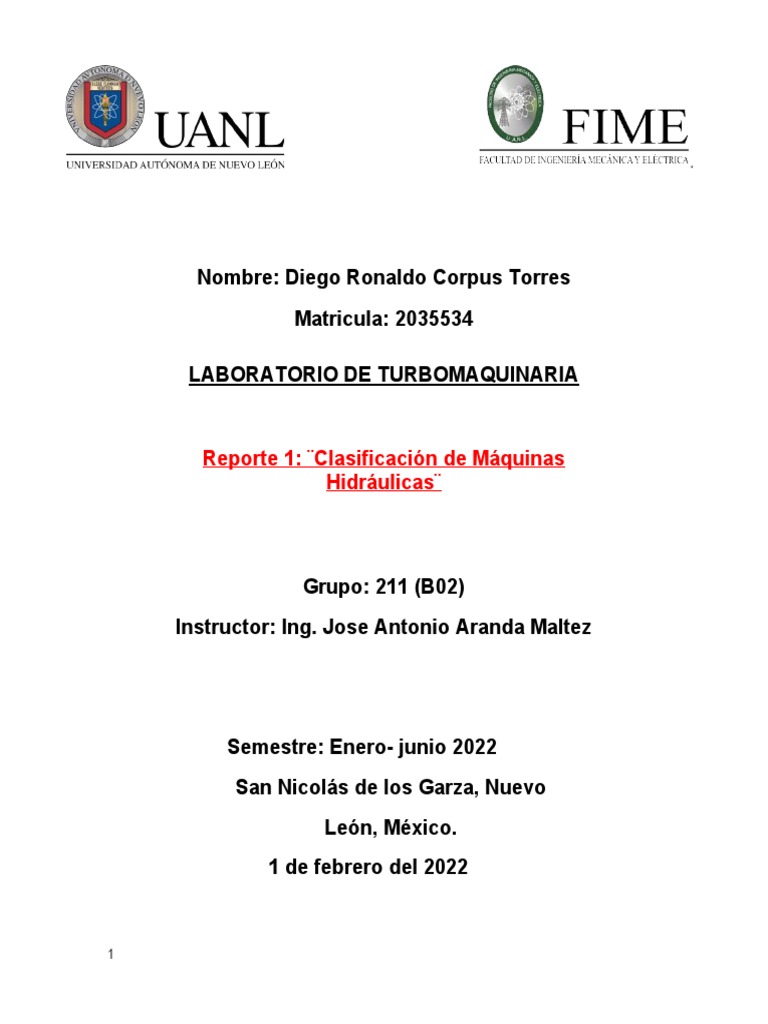

Nombre: Diego Ronaldo Corpus Torres

Matricula: 2035534

LABORATORIO DE TURBOMAQUINARIA

Reporte 1: ¨Clasificación de Máquinas

Hidráulicas¨

Grupo: 211 (B02)

Instructor: Ing. Jose Antonio Aranda Maltez

Semestre: Enero- junio 2022

San Nicolás de los Garza, Nuevo
León, México.
1 de febrero del 2022

1
 DEFINICION:

variedad de máquina de fluidos que para su funcionamiento se vale de las propiedades de un

fluido incompresible o que se comporta como tal, debido a que su densidad en el interior del
sistema no sufre variaciones importantes.
Convencionalmente se especifica para los gases un límite de 100 mbar para el cambio
de presión; de modo que si este es inferior, la máquina puede considerarse hidráulica. Dentro de
las máquinas hidráulicas el fluido experimenta un proceso adiabático, es decir no existe
intercambio de calor con el entorno.

2
 TIPOS:

las máquinas hidráulicas pueden clasificarse atendiendo a diferentes criterios.

Según la variación de energía
En los motores hidráulicos, la energía del fluido que atraviesa la máquina disminuye,
obteniéndose energía mecánica, mientras que en el caso de generadores hidráulicos, el proceso
es el inverso, de modo que el fluido incrementa su energía al atravesar la máquina.
Atendiendo al tipo de energía fluidodinámica que se intercambia a través de la máquina, se
tienen:

 Máquinas en las que se produce una variación de la energía potencial, como por
ejemplo el tornillo de Arquímedes.

 Máquinas en las que se produce una variación de la energía cinética, como por
ejemplo aerogeneradores, hélices o turbina pelton. Estas se denominan máquinas de
acción y no tienen carcasa.

 Máquinas en las que se produce una variación de la entalpía (presión), como por

ejemplo las bombas centrífugas. Estas máquinas se denominan máquinas de reacción.
Según el tipo de intercambio
Teniendo en cuenta el modo en el que se intercambia la energía dentro de la máquina su
clasificación puede ser así:

 Máquinas de desplazamiento positivo o volumétricas. Se trata de uno de los tipos

más antiguos de máquinas hidráulicas y se basan en el desplazamiento de
un volumen de fluido comprimiéndolo. El ejemplo más claro de este tipo de máquinas
es la bomba de aire para bicicletas. Suministran un caudal que no es constante, para
evitarlo en ocasiones se unen varias para lograr una mayor uniformidad. Estas
máquinas son apropiadas para suministros de alta presión y bajos caudales.
Según el encerramiento
Atendiendo a la presencia o no de carcasa:

 Máquinas no entubadas como pueden ser las todas las que continuación
presentan máquinas de acción.

 Máquinas entubadas.
Según el movimiento
Existen otros criterios, como la división en rotativas y alternativas, dependiendo de si el órgano
intercambiador de energía tiene un movimiento rotativo o alternativo, esta clasificación es muy
intuitiva pero no atiende al principio básico de funcionamiento de estas máquinas.
En la siguiente tabla se muestra un resumen de la clasificación de las máquinas hidráulicas
(l=líquido, g=gas).
2
2
Componentes

 Bombas
 Válvulas de control
 Actuadores
 Depósitos
 Acumuladores
 Tuberías y mangueras
 Juntas y cierres
 Intercambiadores
 Fluido hidráulico
 Sistemas de filtración
 Tornillos
