GUÍA DE LABORATORIO
Versión: 1.1
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología

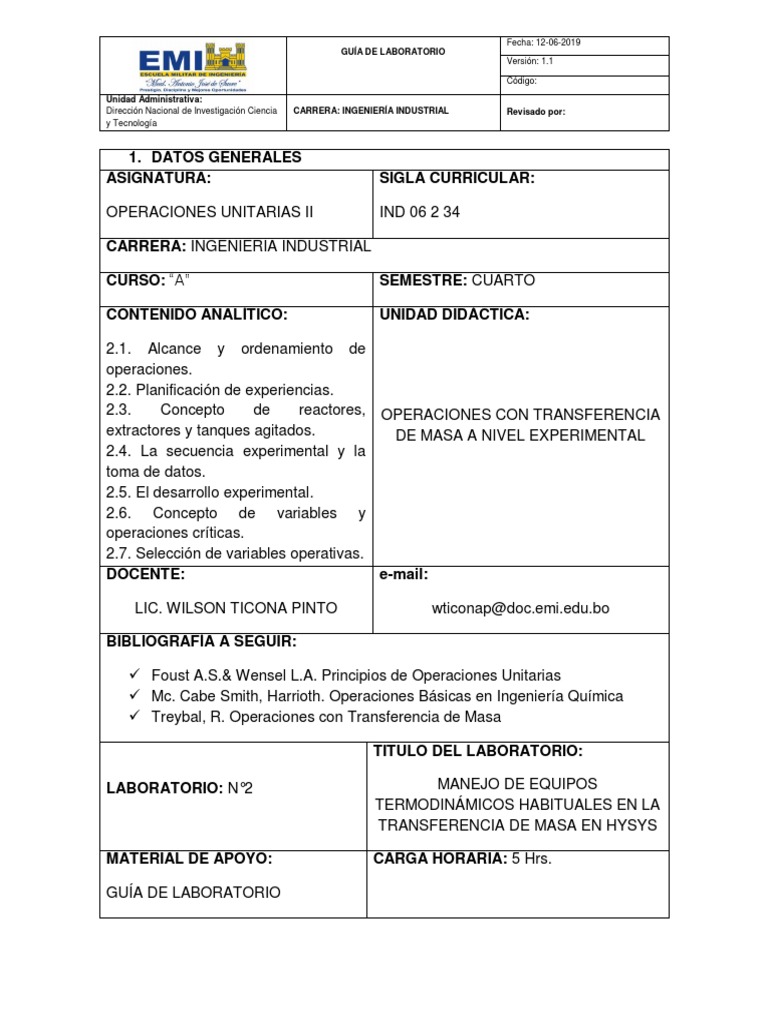

1. DATOS GENERALES
ASIGNATURA: SIGLA CURRICULAR:
BIBLIOGRAFÍA A SEGUIR:
GUÍA DE LABORATORIO
Fecha: 12-06-2019
GUÍA DE LABORATORIO
Versión: 1.1
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología
2. COMPETENCIA DE LA ASIGNATURA
“Describe los procesos básicos indivisibles de transformación y transporte de
materia y energía relacionados con la transferencia de masa y la transferencia de
masa y calor; aplicando las leyes de conservación de masa, energía y cantidad de
movimiento, empleando propiedades y principios termodinámicos.”
1. OBJETIVOS
1.1 OBJETIVO GENERAL
Simular el funcionamiento de distintos equipos termodinámicos usados
habitualmente en las operaciones de transferencia de masa en HYSYS.
FUNDAMENTO TEÓRICO
BOMBA
Es un dispositivo mecánico que añade energía a un fluido. Un motor eléctrico o algún
otro aditamento importante impulsa un eje rotatorio en la bomba. Entonces la bomba
aprovecha esta energía cinética y la transmite al fluido, esto ocasiona el movimiento
del fluido y el incremento de su presión.
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología
( )
Mientras que para la potencia:
̇ ̇
La potencia ideal necesaria para elevar la presión del líquido es aquella que se lleva
a cabo isentrópicamente.
Rendimiento de una Bomba
̇
̇
COMPRESOR
Son dispositivos que se utilizan para incrementar la presión de un fluido (gases), esto
supone también un aumento en la temperatura. Al igual que las bombas el trabajo se
le suministra desde una fuente externa a través de un eje giratorio; recuerde que los
compresores requieren entrada de trabajo.
Para un compresor la eficacia viene dada por la relación entre la potencia isentrópica
(ideal) requerida y la potencia real requerida.
La potencia real toma en cuenta las irreversibilidades del sistema, esto hace que la
eficiencia sea menor al 100 %. Recuerde que para el rendimiento las condiciones de
entrada y la presión de salida son las mismas para el proceso real e isentrópico.
̇
̇
Fecha: 12-06-2019
GUÍA DE LABORATORIO
Versión: 1.1
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología
TURBINA
En las centrales eléctricas, el dispositivo que impulsa al generador eléctrico es la
turbina. A medida que el fluido pasa por la turbina se hace trabajo contra los alabes o
aspas las cuales están unidas a un eje rotatorio haciendo que la turbina produzca
trabajo.
2. IMPLEMENTOS DE LABORATORIO
2.1 EQUIPO
3. PROCEDIMIENTO
Ingreso al entorno de simulación
Escoja los componentes a ser usados en la simulación
Escoja el Fluid Package adecuado para la simulación a ser efectuada de
acuerdo a los parámetros descritos en el anterior laboratorio.
Realice la simulación e interprete los resultados arrojados por el simulador.
BOMBA
1.- En una planta de transformación de energía, el agua entra a una bomba a 200
KPa y 30 ºC mientras que sale a 9300 KPa. Si el flujo másico es de 10 Kg/s, calcule:
Fecha: 12-06-2019
GUÍA DE LABORATORIO
Versión: 1.1
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología
a)La potencia de la bomba así como la temperatura de salida. Asuma que el proceso
es llevado a cabo isentrópicamente.
b) Si el rendimiento es del 60%, calcule la potencia de la bomba y la temperatura de
salida.
c) Si la temperatura de salida es 40ºC, calcule la potencia y el rendimiento de la
bomba.
d) Que ocurre si la temperatura de entrada es 500ºC
COMPRESOR
1.- Amoniaco se comprime a razón de 2Kg/s desde una presión de 200 KPa y 10 ºC
hasta una presión de 800 KPa. Determine:
a) La potencia del compresor así como la temperatura de salida. Asuma que el
proceso es llevado adiabáticamente y de manera reversible.
b) Si el rendimiento es del 75%, calcule la potencia del compresor y la temperatura
de salida.
c) Si la temperatura de salida es 20ºC. ¿Qué ocurre con la eficiencia?
(Este inciso no debe ser justificado con cálculos).
Fecha: 12-06-2019
GUÍA DE LABORATORIO
Versión: 1.1
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología
TURBINA
1.- A una turbina entra nitrógeno a una razón de 5Kg/s en régimen estacionario a 6
bar y 740 K, mientras que sale a 450 K. Determine:
a) Potencia de la turbina y la presión de salida de la misma suponiendo un proceso
adiabático.
b) Que ocurre con la potencia y presión si el rendimiento es cambiado a 75%.
Justifique los resultados arrojados por el software.
2.- A una turbina entra nitrógeno a una razón de 2 Kg/s en régimen estacionario a 1
MPa y 840 K, mientras que sale a 0.1 MPa. Determine:
Fecha: 12-06-2019
GUÍA DE LABORATORIO
Versión: 1.1
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología
4. CALCULOS Y RESULTADOS
El estudiante debe comparar los resultados obtenidos de manera teórica con los
resultados arrojados por el simulador; calculando además el % de error.
5. CUESTIONARIO
BOMBA
Fecha: 12-06-2019
GUÍA DE LABORATORIO
Versión: 1.1
Código:
Unidad Administrativa:
Dirección Nacional de Investigación Ciencia CARRERA: INGENIERÍA INDUSTRIAL Revisado por:
y Tecnología
4.- ¿Qué tipos de bombas existen? ¿Cuáles son sus ventajas, desventajas y
diferencias? Elabore un cuadro comparativo.
COMPRESOR
3.- Describa la gráfica Entalpia Vs Entropía para los procesos real e isentrópico de un
compresor adiabático.
4.- ¿Qué tipos de compresores existen? ¿Cuáles son sus ventajas, desventajas y
diferencias? Elabore un cuadro comparativo.
TURBINA
6. CONCLUSIONES Y RECOMENDACIONES
7. BIBLIOGRAFIA
8. ANEXOS
