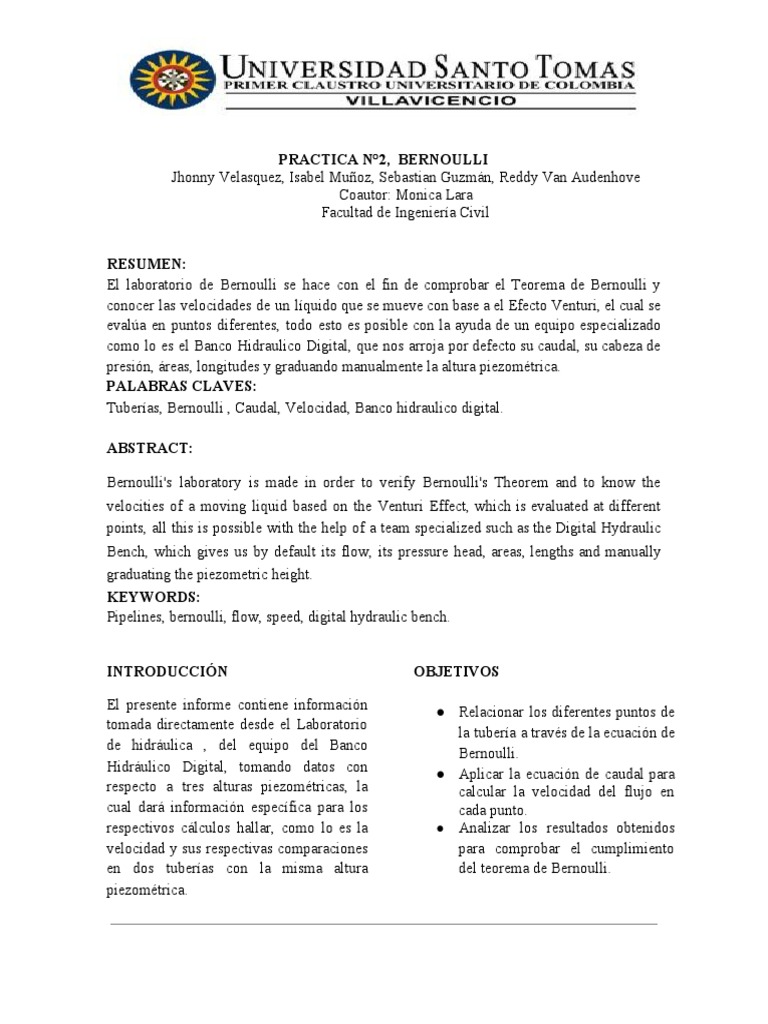

PRACTICA N°2, BERNOULLI

Jhonny Velasquez, Isabel Muñoz, Sebastian Guzmán, Reddy Van Audenhove

Coautor: Monica Lara
Facultad de Ingeniería Civil

RESUMEN:
El laboratorio de Bernoulli se hace con el fin de comprobar el Teorema de Bernoulli y
conocer las velocidades de un líquido que se mueve con base a el Efecto Venturi, el cual se
evalúa en puntos diferentes, todo esto es posible con la ayuda de un equipo especializado
como lo es el Banco Hidraulico Digital, que nos arroja por defecto su caudal, su cabeza de
presión, áreas, longitudes y graduando manualmente la altura piezométrica.
PALABRAS CLAVES:
Tuberías, Bernoulli , Caudal, Velocidad, Banco hidraulico digital.

ABSTRACT:

Bernoulli's laboratory is made in order to verify Bernoulli's Theorem and to know the
velocities of a moving liquid based on the Venturi Effect, which is evaluated at different
points, all this is possible with the help of a team specialized such as the Digital Hydraulic
Bench, which gives us by default its flow, its pressure head, areas, lengths and manually
graduating the piezometric height.
KEYWORDS:
Pipelines, bernoulli, flow, speed, digital hydraulic bench.

INTRODUCCIÓN OBJETIVOS

El presente informe contiene información ● Relacionar los diferentes puntos de

tomada directamente desde el Laboratorio
de hidráulica , del equipo del Banco
Hidráulico Digital, tomando datos con
respecto a tres alturas piezométricas, la
cual dará información específica para los
respectivos cálculos hallar, como lo es la
velocidad y sus respectivas comparaciones
en dos tuberías con la misma altura
piezométrica.
la tubería a través de la ecuación de
Bernoulli.
● Aplicar la ecuación de caudal para
calcular la velocidad del flujo en
cada punto.
● Analizar los resultados obtenidos
para comprobar el cumplimiento
del teorema de Bernoulli.
 EQUIPOS UTILIZADOS
Imagen 1. Banco hidráulico digital; Aparato
de medición de flujo - Tecquipment
El equipo Tecquipment tiene una tubería
horizontal que incluye un medidor
Venturi, una placa de orificio y
conexiones de presión. Un codo conecta
el tubo a un rotámetro (medidor de caudal
de separación) con otras tomas de presión.
Todas las conexiones de presión se
conectan a manómetros sujetos en un
panel vertical, detrás de la tubería. Los
manómetros miden y muestran la
distribución de presión contra una escala
calibrada.
Imagen 2. Tubería analizada
El banco hidraulico digital proporciona un
suministro controlado de recirculación de
agua y un caudalímetro preciso
MARCO TEÓRICO
● Principio de Bernoulli
El principio de Bernoulli, también
denominado ecuación de Bernoulli,
describe el comportamiento de un fluido
moviéndose a lo largo de una ​línea de
corriente​. Fue expuesto por ​Daniel
Bernoulli en su obra Hidrodinámica (1738)​
y expresa que en un fluido ideal (sin
viscosidad ni rozamiento) en régimen de
circulación por un conducto cerrado, la
energía que posee el fluido permanece
constante a lo largo de su recorrido.
Aunque Bernoulli dedujo que la presión
disminuye cuando aumenta la velocidad
del flujo, fue ​Leonhard Euler​, quien derivó
la ecuación de Bernoulli en su forma
habitual en 1752. El principio solo es
aplicable a los flujos ​isentrópicos​,es decir,
cuando los efectos de los procesos
irreversibles, como la ​turbulencia​, y los
procesos ​no adiabáticos​, como la radiación
de calor, son pequeños y pueden
despreciarse.
Imagen 3. Esquema del principio de
Bernoulli
● = velocidad del fluido en la
sección considerada.
● = densidad del fluido.
● = ​presión a lo largo de la línea
de corriente.
● = aceleración gravitatoria.
● = altura en la dirección de la
gravedad desde una ​cota de
referencia.
Para aplicar la ecuación se deben realizar
los siguientes supuestos:
Viscosidad (fricción interna) = 0. Es decir,
se considera que la línea de corriente sobre
la cual se aplica se encuentra en una zona
'no viscosa' del fluido.
Caudal constante.
Flujo incompresible, donde ​ρ​ es constante.
La ecuación se aplica a lo largo de una
línea de corriente o en un flujo laminar.
producir grandes diferencias de presión y
entonces, si en este punto del conducto se
introduce el extremo de otro conducto, se
produce una aspiración del fluido de este
conducto, que se mezclará con el que
circula por el primer conducto
Imagen 4. Esquema del evento venturi
El efecto Venturi se explica por el
Principio de Bernoulli y el principio de
continuidad de masa. Si el caudal de un
fluido es constante pero la sección
disminuye, necesariamente la velocidad
aumenta tras atravesar esta sección. Por el
teorema de la conservación de la energía
mecánica, si la energía cinética aumenta, la
energía determinada por el valor de la
presión disminuye forzosamente.

● Efecto venturi

El efecto Venturi consiste en un fenómeno

en el que un fluido en movimiento dentro
de un conducto cerrado disminuye su
presión cuando aumenta la velocidad al
pasar por una zona de sección menor.​1​​ En Imagen 5. Tubo venturi
ciertas condiciones, cuando el aumento de
velocidad es muy grande, se llegan a
 DATOS OBTENIDOS EN
PROCEDIMIENTO LABORATORIO

El procedimiento para el Laboratorio de Primer Toma

Bernoulli se realiza con el equipo de
medición del Banco Hidráulico, que con
variarle la altura piezométrica la cual no
debe sobrepasarse de los 100 mm, por que
los manómetros se llenarían de aire y no
servirían los datos obtenidos. Dicho equipo
calcula el caudal bien sea en L/s o L/min,
también da la información de la cabeza de
presión en los diferentes manómetros de
cada una de las tuberías analizar, cada una
de estas tuberías indica su respectiva área Tabla 1. Primera toma de datos
transversal. Ya con esta información, se
obtienen los datos base para para hacer la Segunda Toma
comparación entre dos de las tuberías
analizadas con la misma altura.

ECUACIONES A UTILIZAR

Ecuación de BERNOULLI

Tabla 2. Segunda toma de datos

Fórmula de caudal
Tercer Toma

Tabla 6. Cálculo de la sumatoria de cabezas

según la ecuación de Bernoulli de la primera
toma

Tabla 3. Tercera toma de datos Segunda Prueba

Áreas de las Tuberías

Tabla 7. Cálculo de velocidades segunda

Tabla 4. Áreas de las secciones transversales toma

CÁLCULOS

Primera prueba

Tabla 8. Cálculo de la sumatoria de cabezas

según la ecuación de Bernoulli de la segunda
toma

Tabla 5. Cálculo de velocidades primera toma


Tercera Prueba
Tabla 9. Cálculo de velocidades tercera toma
Tabla 10. Cálculo de la sumatoria de cabezas
según la ecuación de Bernoulli de la tercera
toma
ANÁLISIS DE RESULTADOS
Comparando la sumatoria de energía entre
cada punto, la cual se obtiene de acuerdo a
los datos obtenidos para la cabeza de
presión y los datos calculados para la
cabeza de velocidad, se logra observar una
disminución gradual.
Analizando el diagrama de la tubería, que
estaba impreso en el equipo, se concluye
que esta disminución de energía es debida
a una pérdida menor generada por las
expansiones y contracciones graduales a lo
largo de toda la tubería. Además hay una
diferencia significativa entre el punto E y
F, penúltimo y último respectivamente, en
donde se presenta una contracción e
inmediatamente una expansión súbita. Esta
diferencia se hace más notable a medida
que se aumenta la altura piezométrica.
No obstante lo anteriormente expuesto no
impide observar el cumplimiento del
teorema de Bernoulli ya que los resultados
de la sumatoria de cabezas de presión y
velocidad con la altura piezométrica son
cercanos y no demuestra incoherencia de
acuerdo a la teoría.
CONCLUSIONES
● Se hace presente el cumplimiento
del teorema de Bernoulli en donde
se conserva la energía de un punto
al otro.
● Una contracción e inmediatamente
una expansión súbita pueden
generar una notable pérdida de
energía.
● La diferencia de las presiones
disminuye notablemente, ​cuanto
más alejado esté del punto de
partida.
 Citado el día 25 de abril de 2017 en
http://fluidos.eia.edu.co/hidraulica/
REFERENCIAS: articuloses/flujoentuberias/confinad
o/confinado.htm
● https://www.tecquipment.com/es/fl
● Ecuación de Bernoulli,
HyperPhysics, Mecánica de ow-measurement-methods
fluidos. M. Olmo R. Nave. Citado ● https://hernanleon1002.wordpress.c
el día 25 de abril de 2017 en: om/fisica-de-fluidos-y-termodinam
http://hyperphysics.phy-astr.gsu.ed ica/segundo-corte/marco-teorico/ef
u/hbasees/pber.html ecto-venturi/
● Fundamentos de flujo en tuberías.
Sergio Andrés Orozco Escobar.
