Laboratorio 11 Circuitos Eléctricos

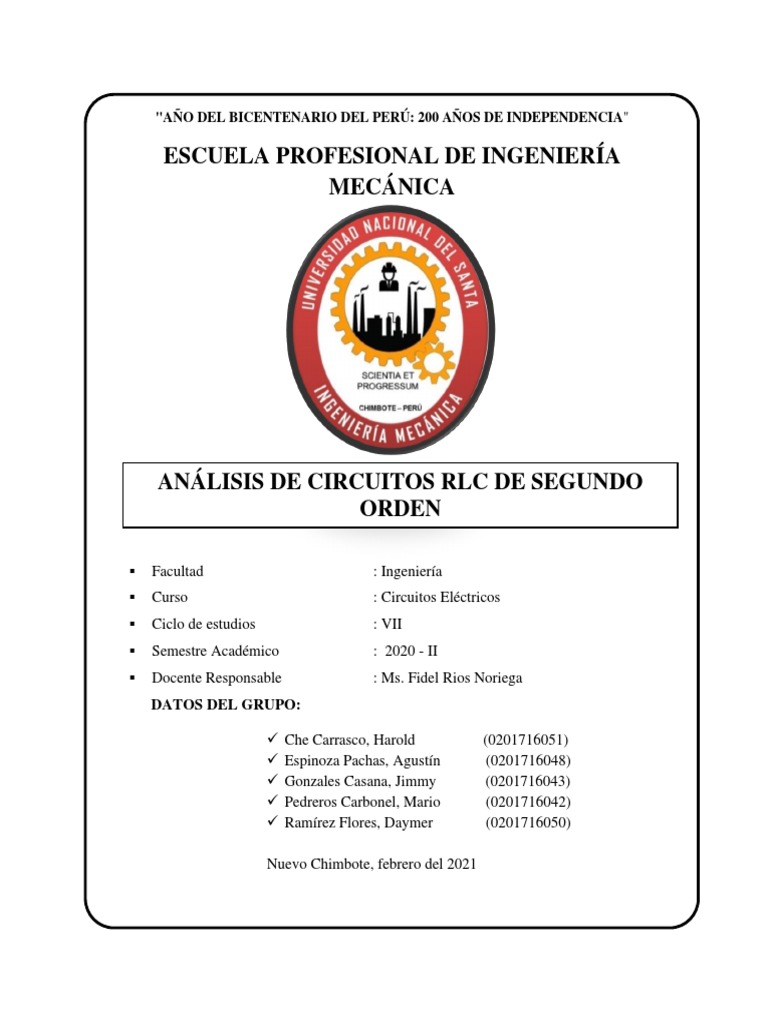

"AÑO DEL BICENTENARIO DEL PERÚ: 200 AÑOS DE INDEPENDENCIA"
ESCUELA PROFESIONAL DE INGENIERÍA

MECÁNICA
ANÁLISIS DE CIRCUITOS RLC DE SEGUNDO

ORDEN
▪ Facultad : Ingeniería
▪ Curso : Circuitos Eléctricos
▪ Ciclo de estudios : VII
▪ Semestre Académico : 2020 - II
▪ Docente Responsable : Ms. Fidel Rios Noriega
DATOS DEL GRUPO:
✓ Che Carrasco, Harold (0201716051)

✓ Espinoza Pachas, Agustín (0201716048)
✓ Gonzales Casana, Jimmy (0201716043)
✓ Pedreros Carbonel, Mario (0201716042)
✓ Ramírez Flores, Daymer (0201716050)
Nuevo Chimbote, febrero del 2021

INDICE
INTRODUCCIÓN ________________________________________________________ 1
I. OBJETIVOS _________________________________________________________ 2
II. CASOS PROPUESTOS ______________________________________________ 3
2.1) Graficar 𝑽𝒄(𝒕) → 0 < 𝛏 < 1_________________________________________ 3
2.2) Graficar 𝑽𝒄(𝒕) cuando 𝑹 = 𝟐𝒌𝛀 → 𝛏 = 𝟏; siendo L=1mH y C=1nF _________ 5
2.3) Graficar Vc (t) cuando R=5kΩ es decir ξ>1 ____________________________ 7
2.4) Poner en una sola gráfica los incisos 2.1, 2.2 y 2.3 _____________________ 10
III. ANÁLISIS DE OTRO CIRCUITO RLC PRESENTADO EN CLASE _________ 11
CONCLUSIONES _______________________________________________________ 13
BIBLIOGRAFÍA ________________________________________________________ 14
INDICE DE FIGURAS
Fig. 1: Circuito RLC en serie. .................................................................................................... 3
Fig. 2: Tensión en el Capacitor. ................................................................................................. 4
Fig. 3: Tensión en el Capacitor más especificada. .................................................................... 5
Fig. 4: Circuito RLC serie. ......................................................................................................... 5
Fig. 5: Grafica de circuito RLC críticamente amortiguado....................................................... 6
Fig. 6: Circuito RLC puesto a análisis. ...................................................................................... 7
Fig. 7 Curva de respuesta en tensión del capacitor (graficador de funciones). ........................ 9
Fig. 8: Curva de respuesta en tensión en el capacitor (software MultiSim). ............................. 9
Fig. 9: Las tres curvas resultantes en una sola gráfica ........................................................... 10
Fig. 10: Circuito RLC............................................................................................................... 11
Fig. 11 Grafica de estado transitorio de corriente en L. ......................................................... 11
Fig. 12: Respuesta en tensión del resistor................................................................................ 12
1
INTRODUCCIÓN
El presente informe titulado “Análisis de Circuitos RLC de Segundo Orden”, fue realizado
para el curso de Circuitos Eléctricos, dentro del marco del cumplimiento de los
lineamientos de Investigación Formativa de la Universidad Nacional Del Santa.
Con respecto a los circuitos RLC vamos a ver que cuando en el mismo circuito tenemos
inductancias y capacitancias las ecuaciones diferenciales resultantes serán de segundo
orden, por lo cual los denominamos circuitos de segundo orden.
También veremos cómo en circuitos con inductancias y capacitancias la energía
almacenada por uno de estos elementos puede ser transferida al otro. Esto puede producir
repuestas de tipo oscilatorio, incluso cuando no hay fuentes en el sistema.
Nuestro objetivo con respecto al tema es analizar, simular y graficar las curvas resultantes
de los encisos propuestos por el docente para un circuito RLC de segundo orden, para ello
vamos a utilizar el software MultiSim y una calculadora para gráficas para poder hallar en
cada caso la gráfica correspondiente.
Esperemos que el presente trabajo de investigación sea de su interés, cumpla las
expectativas de los lectores y sirva de aporte a otras investigaciones.
FACULTAD DE INGENIERÍA
Circuitos Eléctricos E. A. P. INGENIERÍA
MECÁNICA
2
I. OBJETIVOS
Objetivo General
Analizar, simular y graficar los casos planteados para el circuito RLC en serie, para el curso
Circuitos Eléctricos de séptimo ciclo de la escuela profesional de Ingeniería Mecánica de la
Universidad del Santa, Nuevo Chimbote, Santa, Ancash, Perú – 2021.
Objetivos Específicos
• Analizar el circuito para su correcta simulación en el software adecuado.
• Graficar 𝑉𝑐 (𝑡) → 0 < ξ < 1
• Graficar 𝑉𝑐 (𝑡) cuando R = 2KΩ ⇉ 𝛏 =1.
• Graficar 𝑉𝑐 (𝑡) cuando R = 5KΩ ⇉ 𝛏 =1.
• Poner en una sola gráfica los tres casos propuestos.
MECÁNICA
3
II. CASOS PROPUESTOS
Hacer la simulación del circuito y realizar los siguientes incisos:
2.1) Graficar 𝑽𝒄(𝒕) → 0 < 𝛏 < 1
Fig. 1: Circuito RLC en serie.
Para comprobar el factor de amortiguamiento, con los datos ya proporcionados, emplearemos la
siguiente formula:
𝑅 𝐶
ξ= √
2 𝐿
500 1 × 10−9
ξ= √
2 1 × 10−3
𝛏 = 0.25
Este valor quiere decir es subamortiguado.
MECÁNICA
4
Simulando en el MultiSim, nos da la siguiente gráfica como podemos observar en la fig. 2:
Fig. 2: Tensión en el Capacitor.
Observamos que es un caso subamortiguado, pero llega muy rápido al estado estacionario, por
lo que 1 ms es mucho tiempo para esta simulación.
Entonces voy a realizar una simulación desde 0 hasta 50 µs.
MECÁNICA
5
Y de esta manera, en la figura 2 podemos observar una respuesta con curvas, la cual nos da una
respuesta con mucha más información que el primer gráfico.
Fig. 3: Tensión en el Capacitor más especificada.
Como ya se mencionó, se trata de una respuesta subamortiguada donde se tiene un máximo
sobrepico (aprox. 7.2 V), y luego esas oscilaciones van disminuyendo.
El valor de la tensión en el capacitor, tiende a llegar a valor de 5 volts, y si seguimos simulando
ello en el tiempo vamos a ver que las oscilaciones permanecen, pero cada vez están más cerca
al valor de 5 volts.
2.2) Graficar 𝑽𝒄(𝒕) cuando 𝑹 = 𝟐𝒌𝛀 → 𝛏 = 𝟏; siendo L=1mH y C=1nF
Fig. 4: Circuito RLC serie.
Para comprobar el factor de amortiguamiento, con los datos ya proporcionados, emplearemos
la siguiente formula:
MECÁNICA
6
𝑅 𝐶
ξ= √
2 𝐿
2 × 103 1 × 10−9
ξ= √
2 1 × 10−3
𝛏=1
Este valor quiere decir que es críticamente amortiguada.
Simulando en el programa MultiSim como se observa en la figura 2, mediante que va
aumentando el tiempo nuestro voltaje también lo hace considerablemente hasta llegar a un valor
de 5V, el cual es el valor de nuestra fuente de tensión, donde se mantiene constante hasta un
tiempo final de 50 microsegundos.
Fig. 5: Grafica de circuito RLC críticamente amortiguado.
MECÁNICA
7
2.3) Graficar Vc (t) cuando R=5kΩ es decir ξ>1
Se sabe que, en un circuito RLC se tiene una respuesta transitoria de tipo sobre amortiguado
cuando el factor de amortiguamiento es mayor a 1, teniendo esto en cuenta se analiza el circuito
siguiente:
R2 6 L2
4 1mH 5
5kΩ
V2 C2
5V 1nF
0
Fig. 6: Circuito RLC puesto a análisis.
Es un circuito muy similar a los vistos anteriormente, mas, en este caso, cambia el valor de la
resistencia: ahora R=5kΩ, para conocer si efectivamente se tendrá una respuesta
sobreamortiguada, se reemplaza nuevamente en la fórmula de ξ:
𝑅 𝐶
𝜉= √
2 𝐿
5000 1 × 10−9
𝜉= √
2 1 × 10−3
𝜉 = 2.5 > 1
Por tanto sí se tiene una respuesta sobreamortiguada, determinamos la respuesta total
reemplazando en su ecuación respectiva, pero primeros establecemos las condiciones iniciales.
En el tiempo t=0 el inductor se comporta como un circuito abierto y el capacitor como un
cortocircuito, por tanto:
𝑖(0) = 0 𝐴
𝑣(0) = 0 𝑉
MECÁNICA
8
Ahora se evalúa la ecuación:
𝑣(𝑡) = 𝑣𝑠𝑠 + (𝐴1 𝑒 −𝑡 + 𝐴2 𝑒 −4𝑡 ) … (1)
Donde 𝑣𝑠𝑠 es la respuesta en estado estable, la cual corresponde al valor de tensión final en el
capacitor, es decir:
𝑣𝑠𝑠 = 𝑣𝑓 = 5 𝑉
Así, tenemos:
𝑣(𝑡) = 5 + (𝐴1 𝑒 −𝑡 + 𝐴2 𝑒 −4𝑡 ) … (2)
Usando las condiciones iniciales hallamos 𝐴1 y 𝐴2
𝑣(0) = 0 = 5 + 𝐴1 + 𝐴2 … (3)
La corriente en el inductor no puede cambiar abruptamente y es igual a la corriente en el
capacitor en el instante 𝑡 = 0+ puesto que ambos componentes están en serie, por lo que:
𝑑𝑣(0) 𝑑𝑣(0)
𝑖(0) = 𝐶 =0 → =0
𝑑𝑡 𝑑𝑡
Ahora debemos tomar la derivada de la ecuación (2):
𝑑𝑣
= −𝐴1 𝑒 −𝑡 − 4𝐴2 𝑒 −4𝑡
𝑑𝑡
Para 𝑡 = 0:
𝑑𝑣(0)
= 0 = −𝐴1 − 4𝐴2 … (4)
𝑑𝑡
Del sistema de ecuaciones formado por (3) y (4) se obtiene:
20 5
𝐴1 = − 𝐴2 =
3 3
Por tanto, la función de respuesta del circuito presentado es:
5
𝑣(𝑡) = 5 + (−4𝑒 −𝑡 + 𝑒 −4𝑡 ) … (5)
3
MECÁNICA
9
Esta función se ingresa en la calculadora gráfica y se muestra a continuación:
Fig. 7 Curva de respuesta en tensión del capacitor (graficador de funciones).
En la ecuación de la figura:
𝑦 = 𝑣(𝑡)
𝑥=𝑡
De la gráfica obtenida sólo interesa la parte positiva puesto que el tiempo sólo se da en valores
positivos, como se observa, es una curva exponencial yuyo valor estable es 𝑦 = 5𝑉 tal como ya
se había calculado.
Por otra parte, en el mismo software MultiSim en el que se simuló el circuito, se puede obtener
la curva de respuesta.
Fig. 8: Curva de respuesta en tensión en el capacitor (software MultiSim).
Que es prácticamente igual a la curva obtenida por el graficador. Se observa que inicialmente
la tensión en el capacitor es de Vc (t) = 0, V para t = 0, y a medida que transcurre el tiempo el
capacitor se carga hasta el voltaje estable de 5V, que es el voltaje final.

MECÁNICA
10
2.4) Poner en una sola gráfica los incisos 2.1, 2.2 y 2.3
Para poder poner las tres gráficas resultantes tenemos que seguir los siguientes pasos:
- Tener las 3 gráficas resultantes en pestañas diferentes con su nombre asignado para cada
gráfica.
- Seleccionar la primera gráfica y copiarla. Luego de esto abrir una pestaña nueva y
asignarle el nombre para la expresión de las tres curvas en una sola gráfica.
- Pegar la primera gráfica en esta nueva pestaña y luego copiar las dos gráficas restantes,
al copiarlas nos aparecerá una ventana que nos indique a qué pestaña la queremos copiar
y seleccionaremos la de nombre de las tres gráficas juntas.
- Luego de eso sólo queda modificar los colores para distinguir las tres curvas y quedaría
de la siguiente forma:
Fig. 9: Las tres curvas resultantes en una sola gráfica
MECÁNICA
11
III. ANÁLISIS DE OTRO CIRCUITO RLC PRESENTADO EN CLASE
Se hacen modificaciones al circuito visto anteriormente, de modo que, ahora, el inductor y el
capacitor están en paralelo, tal como se muestra:

R2 5
500Ω
4
L2
1mH
V2 C2
5V 1mF
0
Fig. 10: Circuito RLC
En este caso el capacitor y el inductor están en paralelo, la respuesta a corriente en el inductor
se muestra en la siguiente figura:
Fig. 11 Grafica de estado transitorio de corriente en L.
La corriente en el inductor parte de 0 y disminuye paulatinamente hasta que los datos
desaparecen en t=50 μs.
Sin embargo esto parece ser un error del software puesto que en el estado estable, la corriente
en el inductor será la que halla en R en un tiempo muy largo.
MECÁNICA
12
Fig. 12: Respuesta en tensión del resistor.
En la gráfica anterior se observa que el voltaje en el resistor se estabiliza en 5V, lo cual es
acertado, sin embargo, causa intriga en hecho de que se represente el aumento de tensión en R
de forma abrupta e instantánea.
Teóricamente esto no sería posible puesto que tanto el inductor como el capacitor son
componentes que se oponen a cambios repentinos de corriente y tensión respectivamente.
MECÁNICA
13
CONCLUSIONES
❖ La respuesta subamortiguada de tensión de capacitor se presenta en forma de onda que
oscila entre valores cada vez más cercanos hasta extinguirse y finalmente alcanzar un
valor de equilibrio estable. En este tipo de respuesta siempre se tiene ξ < 1.
❖ En la respuesta críticamente amortiguada, el valor de tensión de estado estable en el
capacitor se alcanza de forma más rápida y sin sobresaltos en la curva como ocurre en
el caso subamortiguado, en esta respuesta ξ = 1.
❖ En la respuesta de tipo sobreamortiguada, la tensión en el capacitor no oscila alrededor
de un valor de estado estable, sin embargo, tarda más en alcanzar dicho valor,
comparado con el caso críticamente amortiguado. En este tipo de respuesta ξ > 1.
❖ El modelo matemático que rige el comportamiento transitorio de circuitos RLC tiene
componentes negativas y positivas, sin embargo, en este tipo de circuitos sólo interesa
la parte positiva de dicha curva, porque el tiempo se da en unidades positivas desde el
instante 0.
❖ Los softwares de simulación son muy útiles para apreciar el comportamiento de circuitos
eléctricos y de sus curvas de respuesta, sin embargo, si no se definen los parámetros de
forma adecuada o el software no interpreta adecuadamente las entradas, se pueden tener
respuestas erróneas.
MECÁNICA
14
BIBLIOGRAFÍA
❖ Yves P. (2020). “Curvas Gráficas en MultiSim” [en línea]. Recuperado el 31 de
enero de 2021, de:
https://www.youtube.com/watch?fbclid=IwAR0TjO1YbP87WNRyw2aMic5047_P
MUF9Zo8isTHoQWuLrLO0MEc_1WwBptw&v=C1p3oBG8mQ8&feature=youtu.
be.
❖ UNS.edu.pe (2021). “Laboratorio 10 de Circuitos Eléctricos” [en línea].
Recuperado el 31 de enero de 2021, de:
https://www.uns.edu.pe/campusvirtual/pluginfile.php/292469/mod_resource/conten
t/1/LAB%2009%20ANALISIS%20TRANSITORIO%20CKTO%20RL-RC.pdf
MECÁNICA

Laboratorio 11 Circuitos Eléctricos

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Laboratorio 11 Circuitos Eléctricos

Cargado por

Copyright:

Formatos disponibles

"AÑO DEL BICENTENARIO DEL PERÚ: 200 AÑOS DE INDEPENDENCIA"

ESCUELA PROFESIONAL DE INGENIERÍA

ANÁLISIS DE CIRCUITOS RLC DE SEGUNDO

✓ Che Carrasco, Harold (0201716051)

Nuevo Chimbote, febrero del 2021

II. CASOS PROPUESTOS ______________________________________________ 3

2.1) Graficar 𝑽𝒄(𝒕) → 0 < 𝛏 < 1_________________________________________ 3

2.2) Graficar 𝑽𝒄(𝒕) cuando 𝑹 = 𝟐𝒌𝛀 → 𝛏 = 𝟏; siendo L=1mH y C=1nF _________ 5

2.3) Graficar Vc (t) cuando R=5kΩ es decir ξ>1 ____________________________ 7

III. ANÁLISIS DE OTRO CIRCUITO RLC PRESENTADO EN CLASE _________ 11

lineamientos de Investigación Formativa de la Universidad Nacional Del Santa.

inductancias y capacitancias las ecuaciones diferenciales resultantes serán de segundo

orden, por lo cual los denominamos circuitos de segundo orden.

También veremos cómo en circuitos con inductancias y capacitancias la energía

repuestas de tipo oscilatorio, incluso cuando no hay fuentes en el sistema.

cada caso la gráfica correspondiente.

Esperemos que el presente trabajo de investigación sea de su interés, cumpla las

expectativas de los lectores y sirva de aporte a otras investigaciones.

Circuitos Eléctricos de séptimo ciclo de la escuela profesional de Ingeniería Mecánica de la

Universidad del Santa, Nuevo Chimbote, Santa, Ancash, Perú – 2021.

• Analizar el circuito para su correcta simulación en el software adecuado.

• Graficar 𝑉𝑐 (𝑡) → 0 < ξ < 1

• Graficar 𝑉𝑐 (𝑡) cuando R = 2KΩ ⇉ 𝛏 =1.

• Graficar 𝑉𝑐 (𝑡) cuando R = 5KΩ ⇉ 𝛏 =1.

• Poner en una sola gráfica los tres casos propuestos.

II. CASOS PROPUESTOS

Hacer la simulación del circuito y realizar los siguientes incisos:

2.1) Graficar 𝑽𝒄(𝒕) → 0 < 𝛏 < 1

Fig. 1: Circuito RLC en serie.

Para comprobar el factor de amortiguamiento, con los datos ya proporcionados, emplearemos la

Este valor quiere decir es subamortiguado.

Simulando en el MultiSim, nos da la siguiente gráfica como podemos observar en la fig. 2:

Fig. 2: Tensión en el Capacitor.

lo que 1 ms es mucho tiempo para esta simulación.

Entonces voy a realizar una simulación desde 0 hasta 50 µs.

respuesta con mucha más información que el primer gráfico.

Fig. 3: Tensión en el Capacitor más especificada.

Como ya se mencionó, se trata de una respuesta subamortiguada donde se tiene un máximo

sobrepico (aprox. 7.2 V), y luego esas oscilaciones van disminuyendo.

El valor de la tensión en el capacitor, tiende a llegar a valor de 5 volts, y si seguimos simulando

2.2) Graficar 𝑽𝒄(𝒕) cuando 𝑹 = 𝟐𝒌𝛀 → 𝛏 = 𝟏; siendo L=1mH y C=1nF

Fig. 4: Circuito RLC serie.

Para comprobar el factor de amortiguamiento, con los datos ya proporcionados, emplearemos

Este valor quiere decir que es críticamente amortiguada.

Simulando en el programa MultiSim como se observa en la figura 2, mediante que va

tiempo final de 50 microsegundos.

Fig. 5: Grafica de circuito RLC críticamente amortiguado.

2.3) Graficar Vc (t) cuando R=5kΩ es decir ξ>1

cuando el factor de amortiguamiento es mayor a 1, teniendo esto en cuenta se analiza el circuito

Fig. 6: Circuito RLC puesto a análisis.

resistencia: ahora R=5kΩ, para conocer si efectivamente se tendrá una respuesta

sobreamortiguada, se reemplaza nuevamente en la fórmula de ξ:

Por tanto sí se tiene una respuesta sobreamortiguada, determinamos la respuesta total

reemplazando en su ecuación respectiva, pero primeros establecemos las condiciones iniciales.

En el tiempo t=0 el inductor se comporta como un circuito abierto y el capacitor como un

cortocircuito, por tanto:

Ahora se evalúa la ecuación:

𝑣(𝑡) = 𝑣𝑠𝑠 + (𝐴1 𝑒 −𝑡 + 𝐴2 𝑒 −4𝑡 ) … (1)

𝑣(𝑡) = 5 + (𝐴1 𝑒 −𝑡 + 𝐴2 𝑒 −4𝑡 ) … (2)

Usando las condiciones iniciales hallamos 𝐴1 y 𝐴2

La corriente en el inductor no puede cambiar abruptamente y es igual a la corriente en el

Ahora debemos tomar la derivada de la ecuación (2):

Del sistema de ecuaciones formado por (3) y (4) se obtiene:

Por tanto, la función de respuesta del circuito presentado es:
