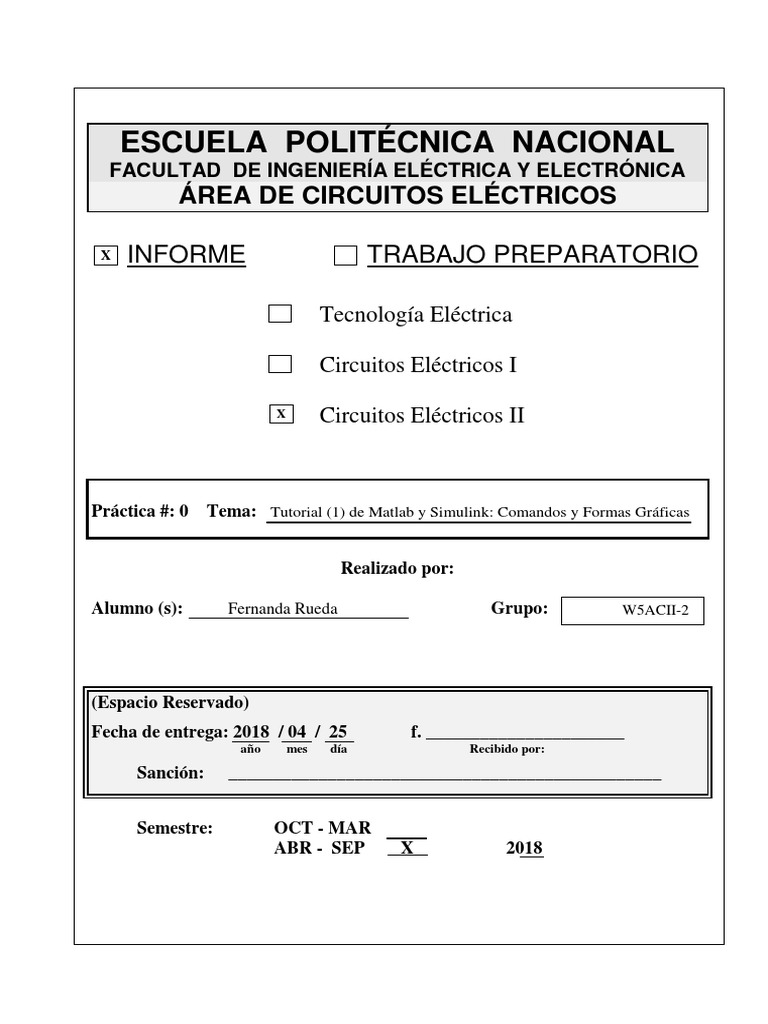

ESCUELA POLITÉCNICA NACIONAL

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA

ÁREA DE CIRCUITOS ELÉCTRICOS

X INFORME TRABAJO PREPARATORIO

Tecnología Eléctrica

Circuitos Eléctricos I

X Circuitos Eléctricos II

Práctica #: 0 Tema: Tutorial (1) de Matlab y Simulink: Comandos y Formas Gráficas

Realizado por:

Alumno (s): Fernanda Rueda Grupo: W5ACII-2

(Espacio Reservado)
Fecha de entrega: 2018 / 04 / 25 f. ______________________
año mes día Recibido por:

Sanción: ________________________________________________

Semestre: OCT - MAR

ABR - SEP X 2018
 ESCUELA POLITÉCNICA NACIONAL
PRÁCTICA N° 0
1. Tema
Tutorial (1) de Matlab y Simulink: Comandos y Formas Gráficas
2. Objetivo
 Conocer los comandos y elementos de simulación de Matlab y Simulink que van a
facilitar el estudio de circuitos eléctricos.
3. Informe
En la introducción a Matlab y Simulink revisada la anterior clase se explicaron varios
elementos del entorno de este software que permiten un análisis eficiente de
simulaciones y datos.

Fig.1 Área de trabajo de Matlab

Resolución En Command Window

Primeramente, analizamos las corrientes del siguiente circuito.
A Ia
10∠0° Ω
Dados los voltajes
𝐼1 𝑉𝐴𝐵 = 200∠120° ሾ𝑉ሿ
𝑉𝐵𝐶 = 200∠0° ሾ𝑉ሿ
B Ib 𝑉𝐶𝐴 = 200∠ − 120° ሾ𝑉ሿ
10∠60° Ω

Por LVK
𝐼2
Malla 1: 200∠120° = (10∠0° + 10∠60°)𝐼1 − (10∠60°)𝐼2

C Ic Malla 2: 200∠0° = (10∠60° + 10∠ − 60°)𝐼2 − (10∠60°)𝐼1

10∠ − 60° Ω

Representando el sistema de ecuaciones de forma matricial

𝑉 = 𝑍𝐼 (1)
Tenemos:
200∠120° 10∠0° + 10∠60° −10∠60° 𝐼
[ ]=[ ] [ 1]
200∠0° −10∠60° 10∠60° + 10∠ − 60° 𝐼2

Despejando 𝐼 de (1)
𝐼 = 𝑍 −1 𝑉 (2)
Utilizamos la forma exponencial para representar expresiones complejas en Matlab:
𝑊 = |𝑊|𝑒 𝑖𝜃
Donde,
|𝑊|: módulo
𝜃: ángulo1
Un ejemplo para expresar 𝑉𝐴𝐵 = 200∠120° ሾ𝑉ሿ en la forma exponencial en Matlab es el
siguiente:

El código para la resolución de (2) en Matlab será:

1
El ángulo del fasor en Matlab debe expresarse en radianes
Los comandos utilizados fueron:
IA=I(1): extraemos un elemento de la matriz por su posición
abs(IA): módulo de IA
angle(IA): ángulo de IA en radianes
Observación: Al despejar la matriz corriente es necesario fijarse que el producto para
encontrar esta matriz es 𝑍 −1 𝑉, de lo contrario, en este caso en Matlab no se puede llevar a
cabo la multiplicación debido al orden de las matrices de impedancia y voltaje.
Simulación De Circuitos En Simulink
Para acceder a Simulink existen dos formas:
 Escribiendo Simulink mediante el Command Window
 Mediante el ícono Simulink en la barra de herramientas

Cuando ingresemos a Simulink Blank Model vamos a observar la siguiente

pantalla:

Fig. 2 Librería de Simulink

“Simulink ofrece un editor gráfico, bibliotecas de bloques personalizables y solvers para modelar
y simular sistemas dinámicos. Se integra con Matlab, lo que permite incorporar algoritmos de
Matlab en los modelos y exportar los resultados de la simulación a Matlab para llevar a cabo más
análisis.” (MathWorks, s.f.)
Para la simulación que realizamos la clase anterior nos dirigimos a:
Simscape SimPowerSystems Specialized Technology

Fig. 3 Elementos de la librería Simscape

Allí pudimos encontrar los elementos para la simulación de nuestro circuito como fuentes de
voltaje AC sinusoidal, tierra, elementos pasivos, osciloscopio, mux2 y elementos para realizar
mediciones como el voltímetro, se debe tener en cuenta que los elementos que utilizaremos son
los de color negro y no azul. El circuito que vamos a analizar es el siguiente:

Fig. 4 Área de trabajo de Simulink

La fuente de voltaje AC tiene un valor de 𝑉 = 100√2∠0° ሾ𝑉ሿ, el inductor un valor de 10mH

y la resistencia un valor de 10 Ω. Ahora procedemos a ubicar los voltímetros, el scope y el mux.

Fig. 5 Circuito y elementos de medición

2
El elemento mux combina varias señales de entrada en una señal de salida de vector o bus.
Otra forma de representar el circuito es configurando el Scope. Antes de la simulación es
necesario ubicar un powergui.

Fig. 6 Configuración del Scope para dos entradas

Para configurar propiedades del scope nos dirigimos a este ícono posteriormente en este

ícono podemos ajustar algunos parámetros del osciloscopio como el número de entradas o
registrar los datos del scope al Workspace

Fig. 7 Configuraciones de propiedades del osciloscopio

Igualmente podemos modificar la presentación de las señales antes de imprimirlas en File
Print to Figure y podremos modificar el color de fondo y de las señales, además de incluir
leyendas sobre cada señal para distinguirles mejor.

Fig. 8 Visualización del osciloscopio

Para modificar la visualización de las señales podemos utilizar zoom y escala
Como se revisó anteriormente al tener los datos del scope en el Workspace podremos mostrar
las señales con el comando plot.
Primero debemos observar lo siguiente en Workspace

Fig. 9 Estructura osc en el Workspace

En la estructura que le llamamos osc visualizaremos

Fig. 10 Variables de la estructura osc

Finalmente en el Command Window escribiremos el siguiente comando

Y observaremos las señales e igualmente podremos configurar sus propiedades

Fig. 11 Señales obtenidas con el comando plot

 Fig. 12 Configuración de propiedades de la gráfica

Podemos visualizar los valores de voltaje pico y rms, sin la necesidad de un display en la
simulación dentro del powergui Tools Stady Stage

Fig. 13 Visualización de valores rms de voltaje

4. Conclusiones
 Matlab nos ofrece varias ventajas para el análisis de circuitos como la resolución de
sistemas de ecuaciones complejas y la visualización de los voltajes de un circuito
respecto al tiempo.
5. Recomendaciones:
 Debemos tomar en cuenta la frecuencia en la que estamos trabajando para escoger un
tiempo adecuado para la simulación y visualizar mejor las señales.
6. Bibliografía:
 MathWorks. (s.f.). MATLAB. Obtenido de https://es.mathworks.com/products/simulink.html
