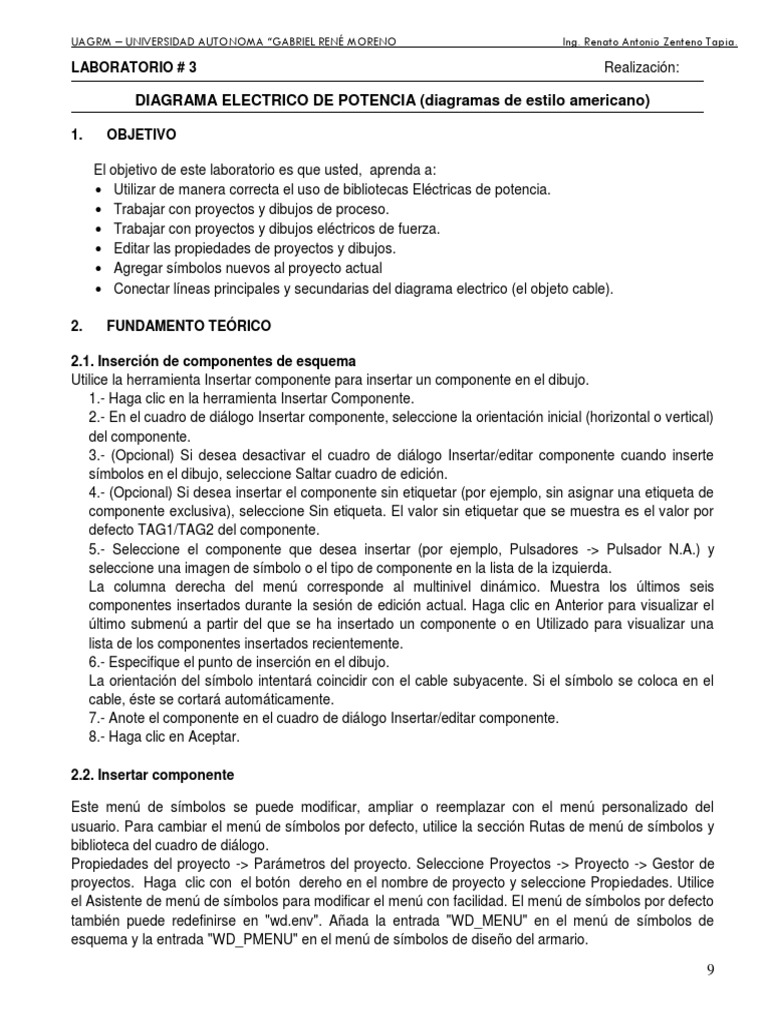

UAGRM – UNIVERSIDAD AUTONOMA “GABRIEL RENÉ MORENO Ing. Renato Antonio Zenteno Tapia.

LABORATORIO # 3 Realización:

DIAGRAMA ELECTRICO DE POTENCIA (diagramas de estilo americano)

1. OBJETIVO

El objetivo de este laboratorio es que usted, aprenda a:

 Utilizar de manera correcta el uso de bibliotecas Eléctricas de potencia.
 Trabajar con proyectos y dibujos de proceso.
 Trabajar con proyectos y dibujos eléctricos de fuerza.
 Editar las propiedades de proyectos y dibujos.
 Agregar símbolos nuevos al proyecto actual
 Conectar líneas principales y secundarias del diagrama electrico (el objeto cable).

2. FUNDAMENTO TEÓRICO

2.1. Inserción de componentes de esquema

Utilice la herramienta Insertar componente para insertar un componente en el dibujo.
1.- Haga clic en la herramienta Insertar Componente.
2.- En el cuadro de diálogo Insertar componente, seleccione la orientación inicial (horizontal o vertical)
del componente.
3.- (Opcional) Si desea desactivar el cuadro de diálogo Insertar/editar componente cuando inserte
símbolos en el dibujo, seleccione Saltar cuadro de edición.
4.- (Opcional) Si desea insertar el componente sin etiquetar (por ejemplo, sin asignar una etiqueta de
componente exclusiva), seleccione Sin etiqueta. El valor sin etiquetar que se muestra es el valor por
defecto TAG1/TAG2 del componente.
5.- Seleccione el componente que desea insertar (por ejemplo, Pulsadores -> Pulsador N.A.) y
seleccione una imagen de símbolo o el tipo de componente en la lista de la izquierda.
La columna derecha del menú corresponde al multinivel dinámico. Muestra los últimos seis
componentes insertados durante la sesión de edición actual. Haga clic en Anterior para visualizar el
último submenú a partir del que se ha insertado un componente o en Utilizado para visualizar una
lista de los componentes insertados recientemente.
6.- Especifique el punto de inserción en el dibujo.
La orientación del símbolo intentará coincidir con el cable subyacente. Si el símbolo se coloca en el
cable, éste se cortará automáticamente.
7.- Anote el componente en el cuadro de diálogo Insertar/editar componente.
8.- Haga clic en Aceptar.

2.2. Insertar componente

Este menú de símbolos se puede modificar, ampliar o reemplazar con el menú personalizado del
usuario. Para cambiar el menú de símbolos por defecto, utilice la sección Rutas de menú de símbolos y
biblioteca del cuadro de diálogo.
Propiedades del proyecto -> Parámetros del proyecto. Seleccione Proyectos -> Proyecto -> Gestor de
proyectos. Haga clic con el botón dereho en el nombre de proyecto y seleccione Propiedades. Utilice
el Asistente de menú de símbolos para modificar el menú con facilidad. El menú de símbolos por defecto
también puede redefinirse en "wd.env". Añada la entrada "WD_MENU" en el menú de símbolos de
esquema y la entrada "WD_PMENU" en el menú de símbolos de diseño del armario.

9
UAGRM – UNIVERSIDAD AUTONOMA “GABRIEL RENÉ MORENO Ing. Renato Antonio Zenteno Tapia.

10
UAGRM – UNIVERSIDAD AUTONOMA “GABRIEL RENÉ MORENO Ing. Renato Antonio Zenteno Tapia.

3. LABORATORIO
Tomando el proyecto base (proyecto 2 que se realizó en el laboratorio 2, que se comparte en el
grupo whatsApp de la materia), realice la apertura del proyecto desde el proyect manajer, y
realice los siguientes ejercicios.

1. Agregue 4 hojas adicionales al proyecto (realice copias de la hoja 4 vacía).

2. En la hoja 5, renombre la información de la ficha de la hoja con el titulo: "POWER".
3. Insertar simbología de diagrama eléctrico del caso de estudio: "Diagrama eléctrico de
potencia de la Etapa de recepción de leche - Proceso Lácteo", diseño teórico, y diseño
borrador final.

Arranque motores

Arranque motores

11
UAGRM – UNIVERSIDAD AUTONOMA “GABRIEL RENÉ MORENO Ing. Renato Antonio Zenteno Tapia.

DIAGRAMA DE POTENCIA

COMPONENT LIST

12
UAGRM – UNIVERSIDAD AUTONOMA “GABRIEL RENÉ MORENO Ing. Renato Antonio Zenteno Tapia.

3. Dibujar los escalones del diagrama escalera (líneas horizontales de potencia).

4. Insertar los componentes eléctricos de motores, comando y protección del arranque de
motores (arranque directo, y arranque estrella - triangulo).
5. Insertar los cables desde el botón "objeto cable", recortar los cables con la funcion "cutter".
6. Guardar el proyecto final y comprimirlo para entregarlo como parte del laboratorio.

4. INFORME

1) Exponer un resumen de los fundamentos teóricos en los cuales se basaron para desarrollar el
pre informe como el desarrollo del presenta laboratorio.
2) Presentar y enviar adjunto al email el proyecto final generado (obtén los datos de la hoja de
instrumentos que creaste).
3) Establecer conclusiones.
4) Escriban cada integrante del grupo una opinión acerca del laboratorio.

5. BIBLIOGRAFÍA:

- Autor: Gaurav Verma - Mat Weber

Año: 2015
Título: Autocad Electrical 2016 Black Book

- Autor: Sham Tickoo

Año: 2016
Titulo: Autocad Electrical 2016 for electrical control designers (7th edition).

- Autor: ISA - THE INSTRUMENTATION, SYSTEMS, AND AUTOMATION SOCIETY.

Año: 1992
Titulo: ANSI/ISA-5.1-1984 (R1992) INSTRUMENTATION SYMBOLS AND IDENTIFICATION.

13
