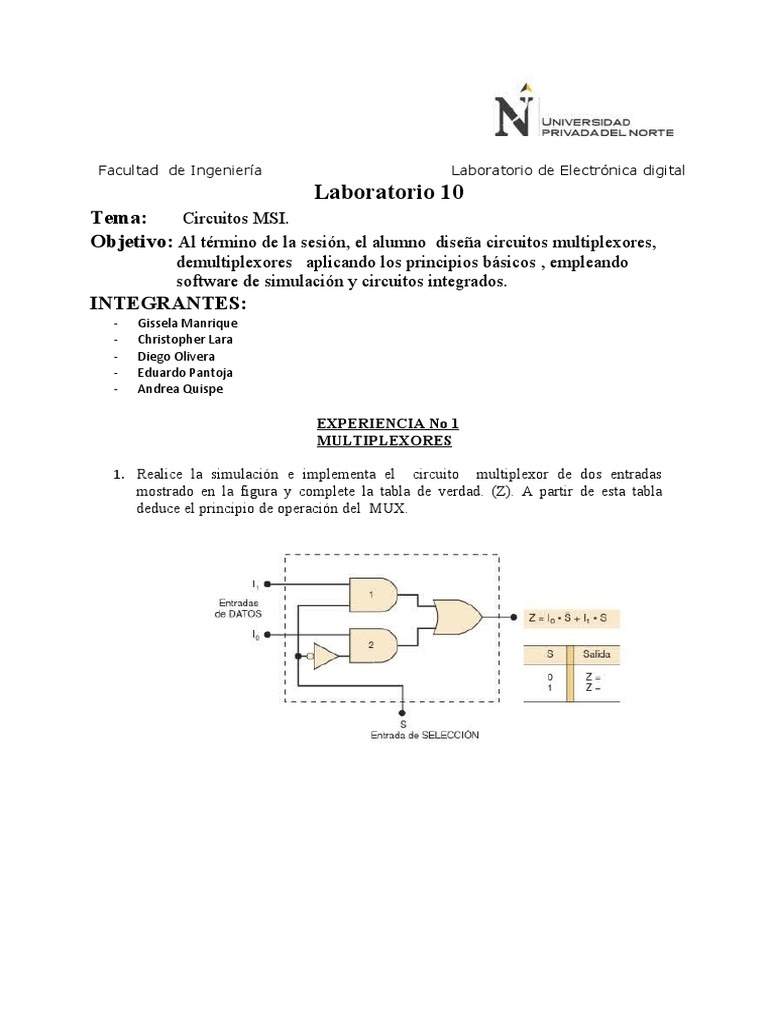

Facultad de Ingeniería Laboratorio de Electrónica digital

Laboratorio 10
Tema: Circuitos MSI.
Objetivo: Al término de la sesión, el alumno diseña circuitos multiplexores,
demultiplexores aplicando los principios básicos , empleando
software de simulación y circuitos integrados.
INTEGRANTES:
- Gissela Manrique
- Christopher Lara
- Diego Olivera
- Eduardo Pantoja
- Andrea Quispe

EXPERIENCIA No 1
MULTIPLEXORES

1. Realice la simulación e implementa el circuito multiplexor de dos entradas

mostrado en la figura y complete la tabla de verdad. (Z). A partir de esta tabla
deduce el principio de operación del MUX.
2. Tomando como referencia el circuito anterior extienda el principio y realice la
simulación del circuito multiplexor de cuatro entradas a partir de la tabla de verdad
y verifique su cumplimiento con el simulador.
3. Simula el circuito multiplexor de 4 entradas y verifica el cumplimiento de la tabla
de verdad de (Z)
 EXPERIENCIA No 2
DE MULTIPLEXORES

4. Simula el circuito mostrado

Tabla de verdad
S1 S0 D0 D1 D2 D3

0 0 1 0 0 0

0 1 0 1 0 0

1 0 0 0 1 0

1 1 0 0 0 1

Función Lógica
D0=-S1-S0

D1=-S1S0

D2=S1-S0

D3=S1S0
 Cuestionario
1. ¿Cuál es la función de un multiplexor?

El funcionamiento de los multiplexores se basa en circuitos de compuertas lógicas, en donde

se conectan de tal forma que todas las entradas salen por la misma salida, con la única
condición de que se debe de seleccionar la entrada que mandara los datos hacia la salida, es
decir, que el circuito no puede leer todas las entradas al mismo tiempo, si no una por vez.

2. Indica algunas de las aplicaciones que podrían tener un multiplexor dentro de un

sistema de comunicaciones.

En las telecomunicaciones, el multiplexor se utiliza como dispositivo que puede recibir varias
entradas de datos y transmitirlas por una única salida. Para ello lo que hace es dividir el medio
de transmisión en múltiples canales, para que varias ramas puedan comunicarse al mismo
tiempo.
 La FM comercial y las emisoras de televisión, así como los sistemas de
telecomunicaciones de alto volumen.
 El ancho de banda total del medio de transmisión es asignado a cada canal durante una
pequeña parte del tiempo
 Para fibra óptica mediante portadoras ópticas de diferente longitud de onda, usando luz
procedente de un láser o un LED.

3. Diseña un demultiplexor de una a ocho líneas y adjunta la simulación.

INPUTS OUTPUTS
C B A G Y1 Y2
X X X H L H
L L L L D0 D0
L L H L D1 -D1
L H L L D2 -D2
L H H L D3 -D3
H L L L D4 -D4
H L H L D5 -D5
H H L L D6 -D6
H H H L D7 -D7
 4. ¿Cuáles son las aplicaciones que podría tener un demultiplexor dentro de una
computadora?

La transferencia de información es una operación básica en cualquier sistema digital. Una de

las aplicaciones es la transferencia de datos desde un registro, según el valor de la señal de
control, se selecciona qué entrada pasa a la salida del multiplexor cuando se aplique el pulso
de transferencia al registro, dicha señal de salida pasa al registro.

Referencias bibliográficas

• TOCCI, Ronald J. – WIDMER, Neal S. Sistemas Digitales: principios y aplicaciones .Código

621.381/TOCC/2007.
• FLOYD, Thomas L. Fundamento de Sistemas Digitales, Codigo 621.381/FLOY/2006
