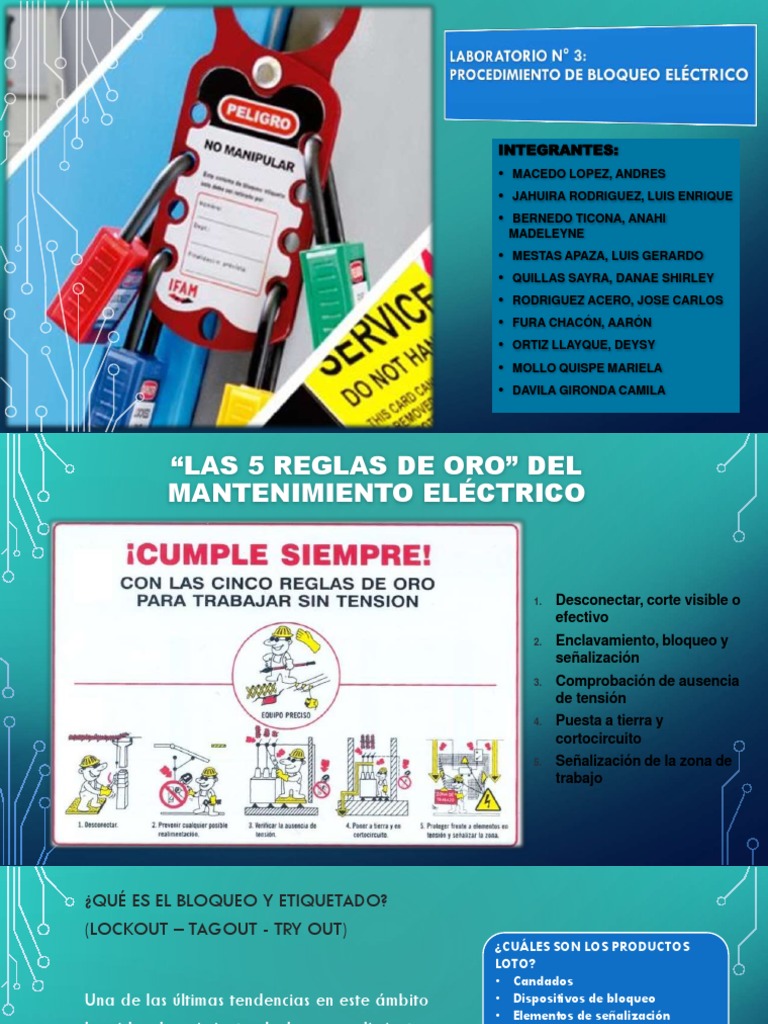

“LAS 5 REGLAS DE ORO” DEL
MANTENIMIENTO ELÉCTRICO

1. Desconectar, corte visible o

efectivo
2. Enclavamiento, bloqueo y
señalización
3. Comprobación de ausencia
de tensión
4. Puesta a tierra y
cortocircuito
5. Señalización de la zona de
trabajo
¿QUÉ ES EL BLOQUEO Y ETIQUETADO?
(LOCKOUT – TAGOUT - TRY OUT)
¿CUÁLES SON LOS PRODUCTOS
LOTO?
• Candados
Una de las últimas tendencias en este ámbito • Dispositivos de bloqueo
• Elementos de señalización
ha sido el nacimiento de los procedimientos
de consignación industrial y consisten en el
bloqueo y etiquetado de las fuentes de
energía de maquinaria y equipos para
prevenir su puesta en marcha accidental
durante las tareas de mantenimiento y
reparación de los mismos.
PROCEDIMIENTO DE BLOQUEO Y ETIQUETADO

• Preparación de materiales para el bloqueo y

etiquetado de las máquinas y equipos que se van a
proteger.
• La detención de los equipos, apagando su fuente de
energía.
• La colocación de los dispositivos de bloqueo.
• El etiquetado de esos dispositivos de bloqueo.
• Comprobación de que las fuentes de energía de los
equipos han sido correctamente bloqueadas.
• Asegurarse de que ningún elemento móvil de la
maquinaria queda sin bloquear.
• Señalizar la zona de trabajo.
 OBJETIVO

Bloquear las energías peligrosas

para la ejecución segura de
actividades donde la energización o
la liberación de energía sin control
puedan causar un incidente.
 DISPOSITIVOS DE BLOQUEO

TABLERO DE TARJETAS DE
CANDADO AMARILLO BLOQUEO
BLOQUEO

BARRA DE
BLOQUEO DISPOSITIVO
MONTAJE DEL
CIRCULAR
DISPOSITIVO
 ESTANDAR DE LOS
DISPOSITIVOS
• Cada etiqueta debe tener la misma
impresión y formato a través de las
UnDE-
etiqueta.
BLOQUEO
cable de nylon debe ser usado para sujetar cada

instalaciones. el cable no puede ser re usado.

• Las etiquetas deben ser fáciles de
leer y comprender, aun si se usan en
áreas corrosivas, sucias o húmedas.
• Las etiquetas deben ser lo
suficientemente fuertes para que no
puedan ser removidas fácilmente.
-Debe ser sujetado a mano.
-El cable debe ser de cierre automático.
-Debe soportar hasta 50 libras de presión antes de soltar.
-Las etiquetas no bloquean la energía; advierten de los
peligros. -Los dispositivos de etiquetado deben incluir una
leyenda que diga “no encender. no abrir. no operar.”
-El nombre del instalador debe localizarse en el frente de
la etiqueta.

• Cada candado que se utiliza para el procedimiento de

Bloqueo/Etiquetado debe ser estandarizado en relación a las
instalaciones en al menos uno de los siguientes criterios: color, tamaño
o forma.
• Los candados deben ser lo suficientemente fuertes como para que no se
puedan sacar sin el uso de la fuerza o corta pernos. •Cada candado
debe estar identificado con el nombre del empleado que lo instalo.
BLOQUEOS UTILIZADOS PARA INSTALACIONES ELÉCTRICAS

Estos deben estar permanentemente

instalados con el fin de mantener
Bloqueados Seccionadores, que
correspondan de los circuitos en los que se
realice la maniobra, que normalmente
deben estar abiertos para evitar el choque
eléctrico entre ellos, los cuales pueden
variar dependiendo de la configuración del
anillo de alimentación. La custodia y
responsable de las llaves de los candados
corresponde al operador de la subestación
eléctrica.
 BLOQUEOS DE TRANSFERENCIAS AUTOMÁTICAS

Se deberá instalar una etiqueta de bloqueo y

un candado de seguridad color morado de
manera permanente, Esto con el fin de
garantizar que las transferencias no se activen
de manera accidental en su operación normal.
La custodia y responsable de las llaves de los
candados corresponde al operador de la
subestación eléctrica
BLOQUEOS DE SECCIONADORES GENERALES

Todos los seccionadores diferenciales a las

transferencias automáticas y a dos seccionadores
permanente abiertos que requieren un bloqueo
temporal durante su operación normal, deben ser
bloqueadas utilizando candados de seguridad
color amarillo y barra de bloqueo color rojo Este
bloqueo debe de ir con la etiqueta del bloqueo
correspondiente
TARJETA DE PROCEDIMIENTO

Cada subestación debe contar

permanentemente con la tarjeta para
bloque y etiquetado , con el fin de
minimizar errores y optimizar el tiempo
durante el proceso.
EL EMPLEADOR DEBE DISPONER DE
PROCEDIMIENTOS POR ESCRITO QUE INCLUYAN:

• Una declaración específica del uso intencionado del

procedimiento.

• Los pasos por escrito del aislamiento, bloqueo y apagado de

la maquinaria o equipo

• Los pasos de procedimiento específicos para la colocación,

sacado y transferencia de los dispositivos de
Bloqueo/Etiquetado

• Requerimientos específicos para la prueba de una maquina

o equipo para determinar la efectividad de los dispositivos
de Bloqueo/Etiquetado.
