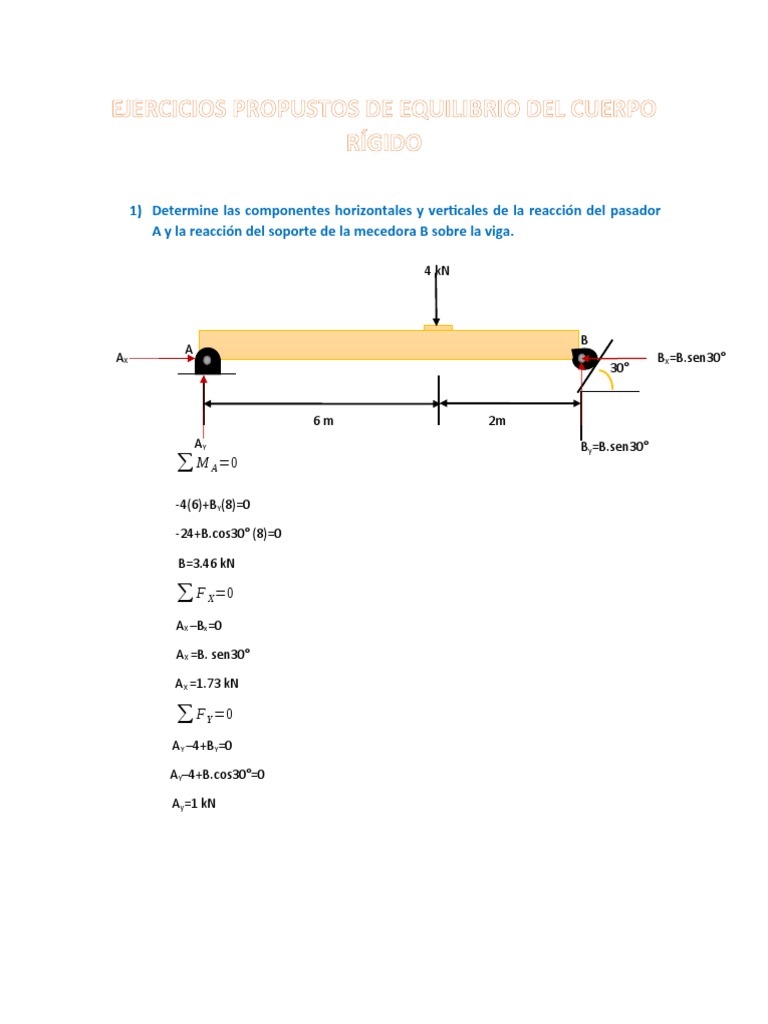

EJERCICIOS PROPUSTOS DE EQUILIBRIO DEL CUERPO

RÍGIDO

1) Determine las componentes horizontales y verticales de la reacción del pasador


A y la reacción del soporte de la mecedora B sobre la viga.

4 kN

B
A
AX BX=B.sen30°
30°

6m 2m
AY By=B.sen30°
∑ M A =0
-4(6)+BY(8)=0

-24+B.cos30° (8)=0

B=3.46 kN

∑ F X =0
AX –Bx=0

AX =B. sen30°

AX =1.73 kN

∑ F Y =0
AY –4+BY=0

AY–4+B.cos30°=0

Ay=1 kN
2) Sin tomar en cuenta la fricción, determine la tensión en el cable ABD y la
reacción en el apoyo C.

D
B T

250 mm
120 N

C
cX
A E
Cy
100 mm 100 mm

∑ M C =0
−0.1 m X 120 N−0.1m X T + 0.25mX T =0
0.15 T =12 Nm
T =80 N

∑ F ( X )=0
C X −T =0

C X =80 N

∑ F ( Y )=0
T + CY −120 N=0

80+C Y −120 N=0

C Y =40 N
3) Para la viga y las cargas mostradas en la figura, determine :
a) La reacción en A.
b) La tensión en el cable BC.

15 lb 20 lb 35 lb 20 lb 15 lb

A
AX
B
T
AY

6 in 8 in 8 in 6 in

∑ F ( x ) =0 ∑ F ( y )=0
A x =0 −105 lb−T + A y =0

−105 lb−140 lb+ A y =0

A y =245lb

∑ M =0
15 lb x 22∈+20 lb x 16∈+ 35lb x 8∈−15 lb x 6∈−Tx 6∈¿ 0
840−Tx 6=0
T =140 lb
4) Determine las reacciones en B y C cuando a=1.5 in.

3 in 2 in 5 in

Bx 3 in
B 3 in
a=1.5 in
A D
5 in Dy=Dsenα
By ∝
DX=Dcosα D

50 lb

tan∝=3 ∈ ¿ ¿
5∈¿ ¿
∝=30.96 °

∑ M B=0
150 lb x 3∈+ Dcos ( 30.96 ° ) x 1.5∈−Dsen ( 30.96 ° ) x 7∈¿ 0
150+1.286 D−3.601 D=0
150−2.315 D=0
D=64.803lb

∑ F ( x ) =0 ∑ F ( y )=0
Bx Dcos (30.96 ° ) =0
B y −50 lb−Dsen ( 30.96° )=0 B x =−55.57 lb
B y =83.33 lb B= √55.572 +83.332 B=100.15 lb
5) Los 10 metros de la viga se apoyan en AB pero que no están unidos a los soportes
C y D. Descuidando el peso de la viga, determinar el rango de los valores de P
para los cuales la viga sea segura .

P 4 kN 20 kN

A B
C D

2 in 3 in 2 in 3 in

∑ M C =0
P x 2−4 x 3−20 x 8+ Dx 6=0
P=86 kN −3 D …(1)

∑ M D=0
Px 8+ 4 x 3−20 x 2−Cx 6=0
P=3,5 kN−0,7 C …...(2)

C y D >0

D>0 P≤86 kN

C>0 P≤3,5 kN

El rango de P es : 3,5 ≤ P ≤ 86kN
