2.

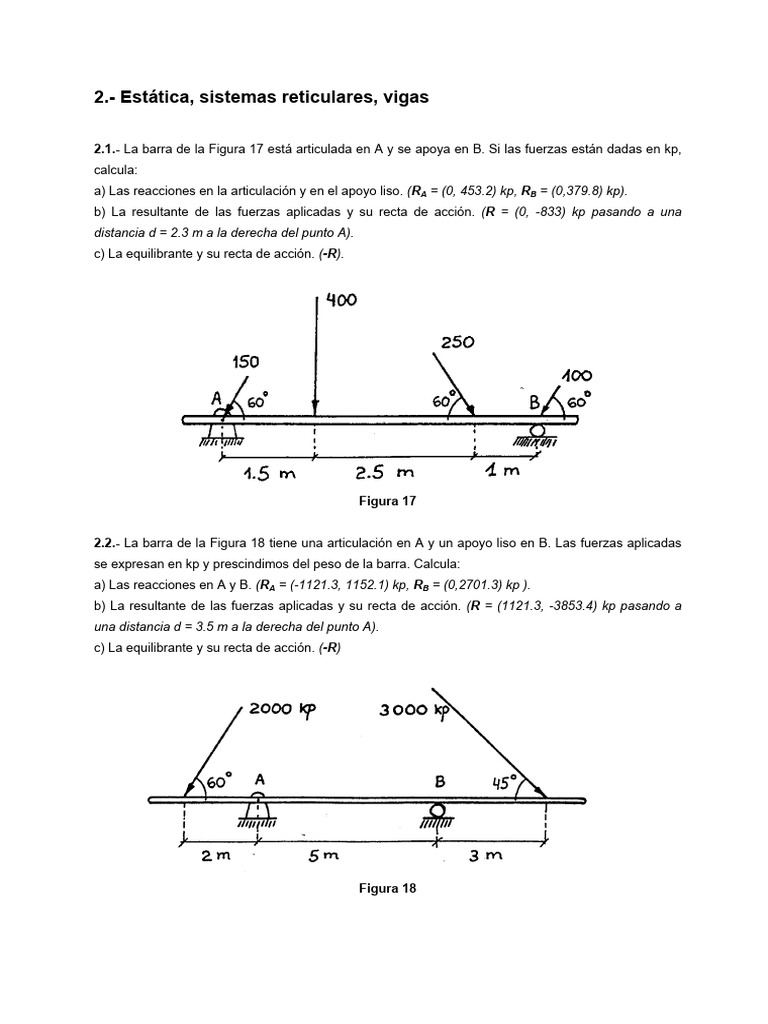

- Estática, sistemas reticulares, vigas

2.1.- La barra de la Figura 17 está articulada en A y se apoya en B. Si las fuerzas están dadas en kp,
calcula:
a) Las reacciones en la articulación y en el apoyo liso. (RA = (0, 453.2) kp, RB = (0,379.8) kp).
b) La resultante de las fuerzas aplicadas y su recta de acción. (R = (0, -833) kp pasando a una
distancia d = 2.3 m a la derecha del punto A).
c) La equilibrante y su recta de acción. (-R).

Figura 17

2.2.- La barra de la Figura 18 tiene una articulación en A y un apoyo liso en B. Las fuerzas aplicadas
se expresan en kp y prescindimos del peso de la barra. Calcula:
a) Las reacciones en A y B. (RA = (-1121.3, 1152.1) kp, RB = (0,2701.3) kp ).
b) La resultante de las fuerzas aplicadas y su recta de acción. (R = (1121.3, -3853.4) kp pasando a
una distancia d = 3.5 m a la derecha del punto A).
c) La equilibrante y su recta de acción. (-R)

Figura 18
2.3.- Una viga en voladizo está cargada como se indica en la Figura 19. La viga está empotrada en su
extremo izquierdo y libre en el derecho. Determina la reacción en el empotramiento.
(Sol.: RA = (0, 1400) N, M = 4000 N·m en sentido antihorario)

Figura 19

2.4.- Una escalera de 20 kg mide 3.6 m. La escalera está apoyada contra una pared vertical lisa y su
extremo inferior descansa sobre un suelo rugoso a 1.2 m de distancia de la pared (ver Figura 20).
Determina las reacciones en ambos extremos y observa si tienen la misma inclinación que la
escalera.
(Sol.: RA = 3.54 kp, BX = 3.54 kp, BY = 20 kp, φ= 80º)

Figura 20

2
2.5.- En la escalera del problema anterior se sube una persona de 60 kg de masa. Sabiendo que el
coeficiente de rozamiento de la escalera con el suelo es de 0.2, calcula hasta dónde puede subirse
antes de que la escalera deslice.
(Sol.: L =2.11 m sobre la escalera)

2.6.- Una barra homogénea AB de peso P = 20 kp está articulada en el punto A y forma un ángulo α
= 30º con la horizontal, estando el cable BC en posición vertical. El sistema, representado en la Figura
21, está en equilibrio aplicando en Q una fuerza horizontal de valor F = 200 kp. Halla la tensión del
cable BC y las reacciones en A, D y E.
(Sol.: T = 79.3 kp, AX = 200 kp, AY = 59.3 kp, RD = RE = 39.65 kp)

Figura 21

2.7.- La varilla CD está apoyada sobre la varilla AB, como indica la Figura 22, y ambas están
articuladas en sus extremos, A y C. En D se cuelga un peso P = 100 N. Si el sistema está en
equilibrio, hallar las reacciones en A y C y la acción mutua en B, indicando qué ángulo forman con la
vertical.
(Sol.: RA = RB = 100 N, ángulo con la vertical = φ = 36.86º, RC = 63.24 N, δ = 71.56º)

Figura 22

3
2.8.- Repetid el problema anterior si la fuerza P se desplaza sobre su recta soporte pasando a
aplicarse en la barra AB. Razonad a partir de los resultados obtenidos, si las fuerzas aplicadas a un
sistema de sólidos rígidos siguen teniendo carácter de vectores deslizantes.

2.9.- Sustituir el apoyo en B del problema anterior por una articulación. Calculad las reacciones en las
ligaduras A ,B y C.
(Sol.: RA =(26.67, 80) N; RC =(-26.6,20) N, RB =33.33 N)

2.10.- Dos piezas de máquina, representadas en la Figura 23, están conectadas por un pasador en el
punto E. El pasador está sujeto a la pieza CD y desliza libremente en una ranura existente en el
elemento AB. La pieza AB tiene una longitud LAB = 6 m , y su peso es PAB = 20 N ; la pieza CD tiene
una longitud LCD = 8 m ,y su peso es PCD = 50 N. La distancia entre B y D es h = 3 m , el ángulo α es
de 30º y en D se aplica un par de valor MD = 150 m·N.
a) Halla el valor del par MB necesario para que haya equilibrio.
b) Halla el valor de las reacciones en B , D y E .
(Sol.: a) MB = 83 N·m; b) BX = 0 N, BY = 24.43 N, DX = 0, DY = 45.56 N, RE = 4.43 N vertical)

Figura 23

2.11.- Dada la estructura representada en la Figura 24, calcula las reacciones en C y D.

(Sol.: CX = DX = 14000 N, CY = 7000 N, DY = 10500 N )

Figura 24

4
2.12.- Determina las componentes de todas las fuerzas que actúan sobre la barra EFG del entramado
representado en la Figura 25.
(Sol.: CX = DX = FX =GX = 450 N; AX = EX = 0; CY = FY = 600 N; AY = EY = 400 N;
DY = 500 N; GY = 200 N)

Figura 25

2.13.- Una barra homogénea y de peso despreciable, de longitud l = 0.6 m, está articulada en A como
se indica en la Figura 26. El otro extremo, que soporta un peso de 1000 kp, está sujeto a la pared por
un cable en un punto situado en la vertical que pasa por A. La barra AB se mantiene horizontal.
a) Calcula la altura h a la que debe sujetarse el cable en la pared para que la tensión del mismo sea
2000 kp. (h = 0.35 m).
b) Si esta altura disminuye en 10 cm (manteniendo horizontal la barra), ¿cuál es la nueva tensión T'
del cable? (T' = 2600 kp).

Figura 26

2.14.- Una escalera de tijera tiene las dimensiones indicadas en la Figura 27.
a) Calcula las reacciones en los apoyos de las patas, suponiéndolos lisos, y la fuerza que soporta el
travesaño AB cuando en la parte superior, C, se coloca una persona de 95 Kg.

5
b) Si los apoyos se consideran rugosos, con un coeficiente de rozamiento de 0.2, calcula la máxima
fuerza que soporta el travesaño AB, antes de que alguna de las patas deslice. Determinad len este
caso el valor de las reaccionasen los apoyos.
(Sol: a) NE=31.5 Kp; ND = 63.5 Kp, FAB = 31.5 Kp ; b) NE=31.5 Kp; ND = 63.5 Kp , FrA= FrB = 6.3 Kp;
FAB = 15.75 Kp )

Figura 27

2.15.- En el sistema en equilibrio de la Figura 28, la barra AD, homogénea y uniforme, de 6 m de

longitud, pesa 800 N. Colocada horizontalmente, se une a la pared vertical mediante una articulación
en A y por un cable sin peso inclinado 60º respecto a la horizontal en C. En D se une mediante una
articulación a una barra vertical DE sin peso. La barra DE, de 2.5 m de longitud, está unida al suelo
mediante una articulación en E. La tensión del cable es de 225.2 N. Calcula:
a) la reacción en A, dando sus componentes. (RA = (112.6, 335) N)
b) la reacción en E, dando sus componentes (RE = (0, 270 N))
c) el módulo de la reacción en la articulación D.

Figura 28

6
2.16.- La estructura de la Figura 29 está formada por 3 barras sin peso:
- la barra AC, que forma un ángulo de 30o con la horizontal, está apoyada sin rozamiento en una
pared vertical en A y soporta una carga vertical de 100 N en su punto medio D;
- la barra BC horizontal está articulada con la barra AC en C y con la pared en B, y también en su
punto medio con la barra EF;
- la barra EF vertical está articulada en sus dos extremos y no soporta ninguna otra carga.
a) Representa los diagramas de sólido libre del conjunto de la estructura y de cada una de las barras,
indicando todas las fuerzas relevantes en cada caso.
b) Encuentra las reacciones en A, B y F. (RA = 86.2, 0) N; RB = (86.2, -100) N; RF = (0, 200) N)
c) Encuentra la fuerza mutua que se ejercen entre sí las dos barras AC y BC en C. (RC = 132 N)

Figura 29

2.17.- Dos barras ligeras AC y BC están articuladas entre sí en el punto C y ligadas al exterior
mediante sendas articulaciones en los extremos A y B respectivamente. Sobre la barra BC, y a una
distancia de 1 m de C, actúa una fuerza F=1000 N perpendicular a la barra, tal como indica la Figura
30. La barra AC es vertical.
a) Dibuja el diagrama del sólido libre del conjunto y de cada una de las barras
b) Calcula las reacciones en las articulaciones A y B. (RA = (0, 750) N, RB = (600, 50) N)
c) Determina las componentes de la fuerza que se ejercen entre sí las barras en C. (RC = 750 N)

Figura 30

7
2.18.- Dos barras ligeras, AE y CD, están articuladas entre sí en el punto C y ligadas al exterior
mediante sendas articulaciones en los puntos B y D respectivamente. Sobre la barra AE, de 6 m de
longitud, y a una distancia de 2 m de B, se cuelga un peso de 750 N tal como indica la Figura 31.
Calcula las reacciones en las articulaciones B, C y D.
(Sol.: RB = (750, 1750), RD = (-750, -1000), RC = 1250 compresión en la dirección de la barra CD).

2.19.- El sistema en equilibrio de la Figura 32 está formada por dos barras de peso despreciable. La
barra AB, de 6m de longitud, está inclinada 60º respecto a la horizontal y se apoya en A, en el suelo,
con rozamiento despreciable. Soporta una fuerza perpendicular de 1000 N aplicada a 3.6 m de B y se
une a la barra BC mediante una articulación en B. La barra BC es vertical y está empotrada en el
suelo en C. Calcula:
a) La reacción en el apoyo A. (RA = 0, 1200) N).
b) La reacción en el empotramiento (RC = (866, -700) N, MC = -4500Nm k).
c) Las componentes de la reacción en B. (RB = 866, -700) N sobre la barra AB).

Figura 31 Figura 32

2.20.- La estructura representada en la Figura 33 está constituida por dos barras ligeras AC y BC
articuladas entre sí en el punto C y unidas mediante un cable horizontal DE. La estructura soporta
dos fuerzas. La fuerza F1 tiene un módulo de 1000 N, actúa en dirección perpendicular a la barra BC
y está aplicada a 1 m del punto B medido en la dirección de la barra. La fuerza F2, de 500 N, es
horizontal y está aplicada a 1 m del punto A. El equilibrio de la estructura se logra mediante un apoyo
liso en A y una articulación en B. Determina:
a) Los diagramas del sólido libre del sistema total y de cada uno de los elementos de la estructura,
b) la reacción en el apoyo liso A y en la articulación B. (RA = (0, 500) N, RB = (1300, 100) N)
c) Módulo de la reacción en la articulación C. (RC = 559 N)
d) La tensión del cable DE. (T = 750 N)
e) Calcula la reacción en el punto A si se cambia el sentido de la fuerza F1, manteniendo igual la
fuerza F2. Razona el resultado.

8
 Figura 33

2.21.- Dos barras AB y BD están articuladas entre sí en el punto B y ligadas al exterior mediante una
articulación en A y un cable en D (que forma 70º con la horizontal). La barra AB pesa 100 N, mientras
que la barra BD es ligera. Sobre la barra BD, y a una distancia de 2 m por encima de B, actúa una
fuerza F=200 N perpendicular a la barra, tal como indica la Figura 34. El sistema se mantiene en
equilibrio con la barra AB horizontal y la barra BD vertical con la ayuda de un cable que une los puntos
A y C, estando C un metro por debajo de D.
a) Dibujar el diagrama del sólido libre del conjunto y de cada una de las barras.
b) Calcular la reacción en la articulación A y la tensión TD del cable en D.
(RA = (-369.6, -366.1) N, TD = 496.0 N)
c) Determinar la tensión T del cable AC así como el módulo y la dirección de la fuerza que se ejercen
entre sí las barras en B indicando dicha reacción en el esquema. (T = 520 N, RB = 76.2 N, φ = 41º)

Figura 34

9
2.22.- Las barras AC y BC representadas en la Figura 35, de masa despreciable, se encuentran
articuladas entre sí por sus extremos en C. La barra AC mide 2 m y está unida al suelo mediante una
articulación, mientras que la barra CB está apoyada en el suelo liso (sin rozamiento). Las dos barras
se mantienen perpendiculares entre sí gracias a un cable horizontal que une los puntos medios de las
barras, de forma que la barra AC forma un ángulo de 60o con el suelo, y la barra BC forma un ángulo
de 30o con el suelo. Por tanto, la distancia entre los puntos A y B es de 4 m. Sobre el punto medio de
la barra BC actúa una carga vertical F = 4 kN.
a) Dibuja el diagrama de sólido libre del sistema completo y de cada una de las barras, incluyendo
todas las fuerzas y reacciones relevantes de cada uno.
b) Calcula las reacciones en la articulación A y en el apoyo liso B. (RA = (0, 1500) N, RB = (0, 2500) N)
c) Calcula la tensión del cable. (T = 1732 N)
d) Calcula la reacción mutua de las barras en C. (RC = 2291 N)

Figura 35

2.23.- La estructura articulada de la Figura 36 está constituida por barras ligeras formando un
entramado de triángulos rectángulos como se indica en la figura. Se sujeta externamente mediante
una articulación (apoyo fijo) en el punto A y un apoyo simple (balancín) en el punto B. En el punto C
se aplica una fuerza F horizontal de 1600 N, manteniéndose la estructura en equilibrio. Calcula:

a) Las reacciones en las ligaduras exteriores. (RA = (-1600, -1600) N, RB = (0, 1600) N)
b) La carga que soporta la barra AC, razonando cómo trabaja. (FAC = 2262.74 N (T))

Figura 36

10
2.24- La estructura articulada de la Figura 37 está constituida por barras ligeras formando un
entramado de triángulos isósceles de 3m de base y 2m de altura. Se sujeta externamente mediante
una articulación (apoyo fijo) en el punto C y un cable AH, que actúa en la dirección de la barra AD. Se
aplica una fuerza vertical de 1600 N en el punto D, manteniéndose la estructura en equilibrio.
Calculad:
a) Las reacciones en las ligaduras exteriores.
b) La carga que soporta las barras BD, razonando cómo trabaja.

Figura 37

2.25.- Determinar por el método de los nudos los esfuerzos de cada barra en la armadura
representada en la Figura 38, especificando su valor y su forma (tracción o compresión).
(Sol.: CX = 141.42 N, CY = 166.67 N, RF = 274.75 N; FBF = O; FEF = 274.75 N (C); FBE =188.56 N (T);
FDE = 274.75 N (C); FAD = 274.75 N (C); FDB = O; FCG = 235.71 N (T); FCA = 308.1 N (C); FAB = 47.16 N
(C); FAG = 166.65 N (C); FGB = 166.67 N (T))

Figura 38

2.26.- Determinar por el método de los nudos los esfuerzos de cada barra en la armadura
representada en la Figura 39, especificando su valor y su forma (tracción o compresión).
(Sol.: DX = 500 N; DY = 933 N; RE = 2183 N; FEF = 707.1 N (C); FAF = 500 N (T), FAE = 1683 N (C); FBE
= 500 N (C); FAB = 966 N (T); FAC = 183 N (C); FBD = 258.8 N (T); FBC = 866 N (C), FCD = 683 N (C))

11
 Figura 39

2.27.- La armadura plana de la Figura 40 está formada por barras articuladas sin peso, y está
mantenida en equilibrio gracias a una apoyo fijo en la articulación A y un apoyo móvil sobre una pared
vertical en la articulación B. Sobre la articulación C actúa una carga vertical de 10 kN. Todas las
barras verticales tienen una longitud de 4 m, y todas las horizontales una longitud de 2 m. Calcula:
a) Las reacciones en los apoyos A y B
b) La fuerza axial que ejerce la barra CD, especificando si es de tracción o de compresión.

Figura 40

2.28.- Para la barra con cargas axiales indicadas en la Figura 41, determinar las fuerzas axiles que
transmiten las secciones rectas en los intervalos AB, BC y CD, y representar el correspondiente
diagrama de fuerza axil (1 t = 1000 kp).

(Sol: AB: 6 t; BC: -2 t; CD: 3 t)

Figura 41

12
2.29.- Dada la viga con las dimensiones y carga indicados en la Figura 42, calcula:
a) Las reacciones en la articulación y el apoyo simple.
b) Expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de la
viga y dibuja los diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga.

Figura 42

2.30.- Dada la viga con las dimensiones y la carga indicados en la Figura 43, calcula:
a) Las reacciones en la articulación y el apoyo simple.
b) Expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de la
viga y dibuja los diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga.

Figura 43

2.31.- Dada la viga con las dimensiones y la carga distribuida indicados en la Figura 44, calcula:
a) Las reacciones en la articulación y el apoyo simple.
b) Expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de la
viga y dibuja los diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga.

Figura 44

13
2.32- La viga AB de la Figura 45 mide 1.5 m y está empotrada en la pared en el extremo B, estando
libre el extremo A. En el punto A se aplica una fuerza vertical F = 2000 N en el sentido que se indica.
El peso de la viga se considera despreciable. Calcula:

a) Las reacciones en el empotramiento. (RB = (0, 2000 ) N, MB = 3000 N·m en sentido horario)
b) Expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de la
viga y dibuja los diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga.
(T (x) = 2000 N, M (x) = -2000 x N·m)

Figura 45

2.33.- La viga AD de la Figura 46, de longitud L = 6 m, soporta una carga puntual F =1 N aplicada en
B (punto situado a L/3 de A), inclinada 30º respecto a la horizontal y dirigida hacia la viga, y una carga
distribuida uniformemente a lo largo del tramo CD, de 2 N/m, vertical y dirigida hacia abajo. La viga
está apoyada en A sobre una articulación y en D sobre un apoyo liso.
a) Calcular las reacciones en A y D. (RA = (0.86, 1) N, RD = (0, 3.5 N))
b) Dibujar los diagramas de esfuerzos axiles y cortantes y momentos flectores de la viga.
c) Escribir las ecuaciones correspondientes.

Figura 46

14
2.34.- Una viga horizontal AB de 4 m de longitud tiene una articulación en A y un apoyo liso en B,
según se indica en la Figura 47. En el intervalo CB (C es el punto medio de la viga) está cargada con
una distribución uniforme de 6 kN/m, vertical y dirigida hacia abajo. Despréciese el peso de la viga.
a) Halla las reacciones en A y B. (RA = 3 kN, RB = 9 kN)
b) Representa los diagramas de esfuerzos cortantes y momentos flectores asociados a la viga así
cargada, hallando previamente las funciones correspondientes. Indica claramente la sección
considerada en cada cálculo.
c) Determina la posición y el valor del momento flector máximo.

Figura 47

2.35.- La viga AB de la Figura 48 está empotrada por su extremo B. A partir de su extremo libre A, y
en una longitud de 1 m, soporta la acción de una fuerza distribuida con una carga lineal constante de
4 kN/m. El peso de la viga se considera despreciable. Calcula:
a) Las reacciones en el empotramiento. (RB = BY = 4 kN, MB = 10 kN·m)
b) La expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de
la viga. (0 ≤ x ≤ 1 m: T(x) = 4x, M(x) = -2x2; 1 m ≤ x ≤ 3 m: T(x) = 4 kN, M(x) = -4x + 2)
c) Diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga.

Figura 48

2.36.- La viga AC de la Figura 49 está ligada al exterior mediante un apoyo de rodillo en B y una
articulación (apoyo fijo) en C. La distancia AB = 1.5 m y la BC = 2 m. A partir de su extremo libre A, y
en una longitud de 1.5 m, soporta la acción de una fuerza distribuida con una carga lineal constante
de 4 kN/m. El peso de la viga se considera despreciable. Calcula:
a) Las reacciones externas. (RB = (0, 8.25) N, RC = (0, -2.25 ) N)

15
b) La expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de
la viga.
c) Diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga.

Figura 49

2.37.- La viga AB de la Figura 50 mide 3 m y está unida al suelo mediante una articulación en A y
apoyada sobre un rodillo en B. A partir de un metro de A, y a lo largo de 2 m (entre C y B), soporta la
acción de una fuerza distribuida con una carga lineal constante de 4 kN/m. El peso de la viga se
considera despreciable. Calcula:
a) Las reacciones en A y B. (RA = 0, 2.67) N, RB = (0, 5.33) N)
b) La expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de
la viga. (0 ≤ x ≤ 1 m: T (x) = -2.67 kN, M (x) = 2.67 x kN·m; 1 ≤ x ≤ 3 m: T (x) = 4 (x - 1) – 2.67 kN, M
(x) = 2.67 x – 2 (x-1)2 kN·m)
c) Diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga, indicando claramente
la posición del valor máximo del momento flector.

Figura 50

2.38.- La viga AC de la Figura 51 tiene 4 m de longitud y está sostenida por dos apoyos: una
articulación en el extremo A y un apoyo móvil sobre una superficie horizontal en su punto medio B.
Sobre la parte en voladizo BC actúa una carga distribuida uniforme de 10 kN/m con dirección vertical.
Encuentra:
a) Las reacciones en los apoyos A y B. (RA = (0, -10) kN, RB = (0, 30) kN)
b) La distribución de fuerzas internas normal y cortante, y del momento flector, como función de la
posición en la viga.
c) Representa gráficamente las cantidades anteriores.

16
d) Encuentra el valor del momento flector máximo de la viga, y la posición del punto en el que se
produce.

Figura 51

2.39.- Dada la viga con las dimensiones y la carga distribuida indicados en la Figura 52, calcula:
a) Las reacciones en la articulación y el apoyo simple.
b) Expresión analítica de la distribución de esfuerzos cortantes y momentos flectores a lo largo de la
viga y dibuja los diagramas de esfuerzos cortantes y momentos flectores a lo largo de la viga.

Figura 52

17
