ISOSTÁTICAS I CIV - 200

ASIGNATURA: Isostáticas I Grupo: 1-2

DOCENTE: Ing. Cristian Fernández M.
UNIVERSITARIO: Ap. Paterno – Ap. Materno - Nombre
FECHA DE PUBLICACIÓN:
FECHA DE PRESENTACIÓN:

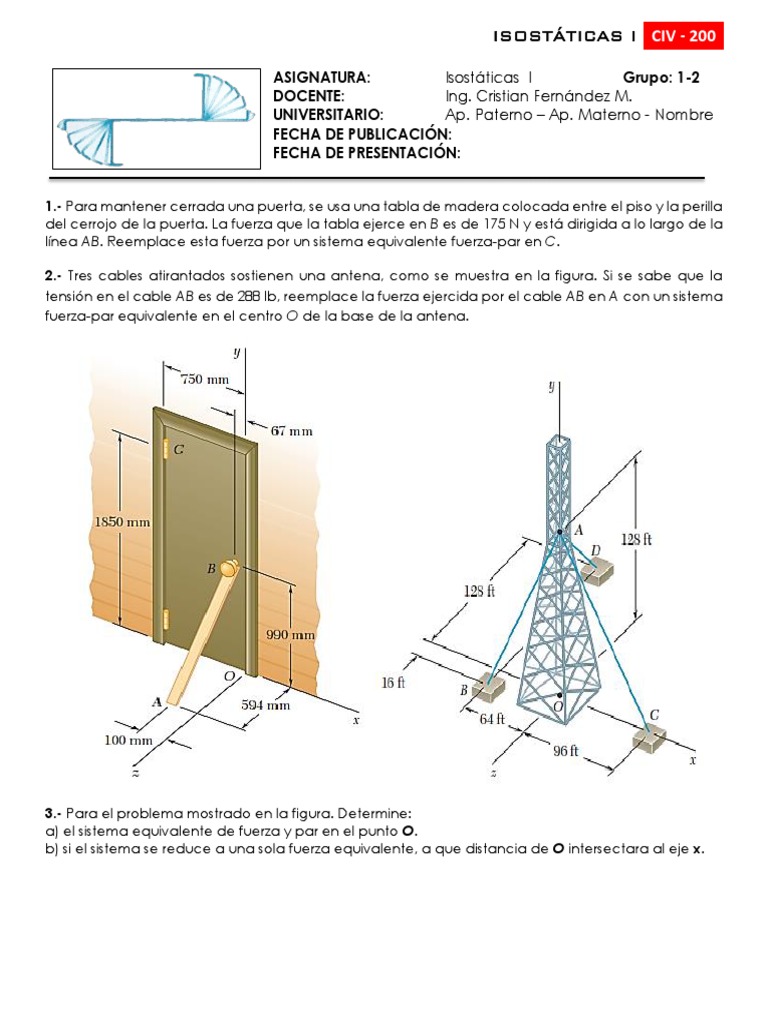

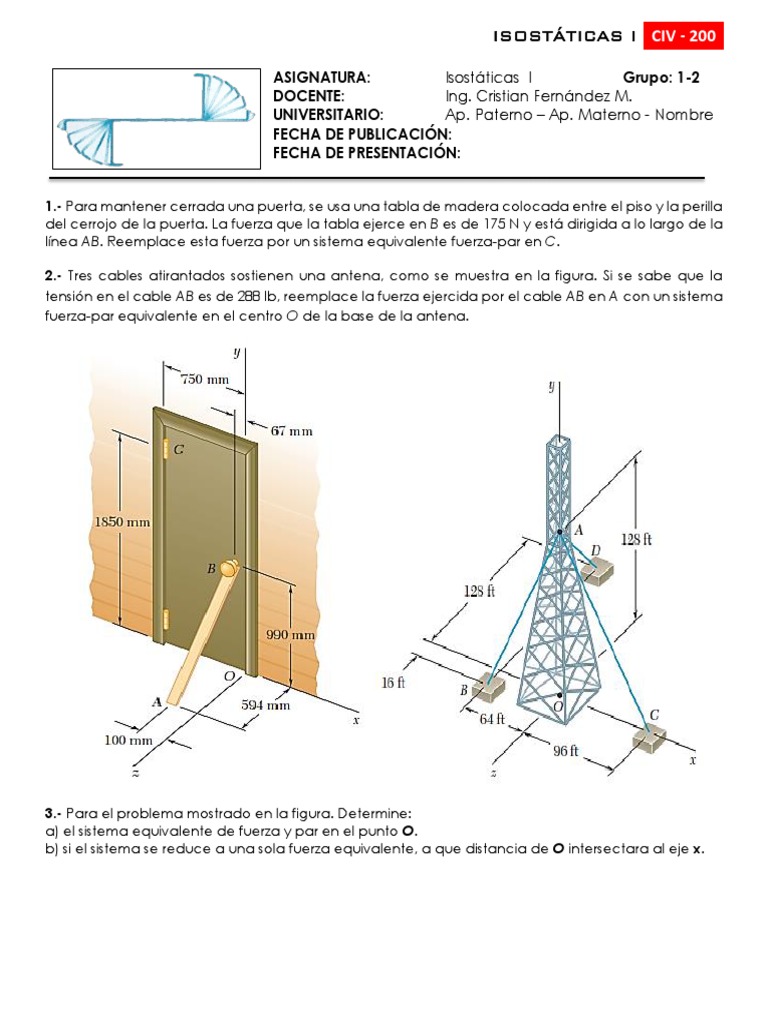

1.- Para mantener cerrada una puerta, se usa una tabla de madera colocada entre el piso y la perilla
del cerrojo de la puerta. La fuerza que la tabla ejerce en B es de 175 N y está dirigida a lo largo de la
línea AB. Reemplace esta fuerza por un sistema equivalente fuerza-par en C.

2.- Tres cables atirantados sostienen una antena, como se muestra en la figura. Si se sabe que la
tensión en el cable AB es de 288 lb, reemplace la fuerza ejercida por el cable AB en A con un sistema
fuerza-par equivalente en el centro O de la base de la antena.

3.- Para el problema mostrado en la figura. Determine:

a) el sistema equivalente de fuerza y par en el punto O.
b) si el sistema se reduce a una sola fuerza equivalente, a que distancia de O intersectara al eje x.
 ISOSTÁTICAS I CIV - 200

4.- Mientras desliza un escritorio hacia la entrada, tres estudiantes ejercen las fuerzas que se muestran
en la vista superior. Determine:
a) el sistema equivalente de fuerza y par en el punto A.
b) si el sistema se reduce a una sola fuerza equivalente, a que distancia de A intersectara al eje y.

5.- Reemplace las dos fuerzas y la llave negativa por una sola fuerza R aplicada en A y el par
correspondiente M.

6.- Una tabla ejerce las cuatro fuerzas que se muestran en la superficie del suelo.
a) Reduzca el sistema de fuerzas a un sistema de fuerza y par en el punto O.
b) Demuestre que la fuerza resultante es perpendicular al par resultante.
 ISOSTÁTICAS I CIV - 200

7.- Las fuerzas y los pares mostrados se aplican sobre dos tornillos mediante los que se sujeta una placa
de metal a un bloque d madera. Reduzca las fuerzas y los pares a una llave de torsión equivalente y
determine
a) la fuerza resultante
b) el punto donde el eje de la llave de torsión interseca al plano xz.

8.- Dos pernos A y B se aprietan aplicando las fuerzas y el par mostrados en la figura. Reemplace las
dos llaves de torsión por una sola llave de torsión equivalente y determine:
a) la resultante R
b) el punto donde el eje de la llave de torsión interseca al plano xz.
 ISOSTÁTICAS I CIV - 200

9.- Las fuerzas y los pares mostrados se aplican sobre dos tornillos mediante los que se sujeta una placa
de metal a un bloque de madera. Reduzca las fuerzas y los pares a una llave de torsión equivalente
y determine
a) la fuerza resultante
b) el punto donde el eje de la llave de torsión interseca al plano xz.

10.- Dos pernos A y B se aprietan aplicando las fuerzas y el par mostrados en la figura. Reemplace las
dos llaves de torsión por una sola llave de torsión equivalente y determine:
a) la resultante
b) el punto donde el eje de la llave de torsión interseca al plano xz.
 ISOSTÁTICAS I CIV - 200

11.- Determine el momento de la fuerza F con respecto a la bisagra de la puerta en B. Exprese el

resultado com un vector cartesiano.

12.- La fuerza F actúa en forma perpendicular al plano inclinado. Determine el momento producido
por F con respecto al punto B. Exprese el resultado como un vector cartesiano.

13.- Si se requiere que la fuerza resultante actúe en el centro de la losa, determine la magnitud de las
cargas de columna FA y FB, así como la magnitud de la fuerza resultante.
 ISOSTÁTICAS I CIV - 200

14.- La losa de construcción está sometida a cuatro cargas de columna paralelas. Determine la fuerza
resultante-equivalente y especifique su ubicación (x,y) sobre la losa. Considere que F1=30 kN, F2=40
kN.

15.- La tensión en los cables AB y CD es de 500 N.

(a) Demuestre que las dos fuerzas ejercidas por los cables sobre la compuerta rectangular en B y en
C forman un par.
(b) ¿Cuál es el momento ejercido por los cables?
 ISOSTÁTICAS I CIV - 200

16.- La placa triangular ABC se sostiene mediante soportes de rótula en B y D y se mantiene en la

posición mostrada mediante los cables AE y CF. Si la fuerza ejercida por el cable AE en A es de 55 N,
determine el momento de esa fuerza respecto de la línea que une los puntos D y B.

17.- Un letrero erigido sobre suelo irregular se sostiene mediante los cables atirantados EF y EG. Si la
fuerza ejercida por el cable EF en E es de 46 lb, determine el momento de esa fuerza alrededor de la
línea que une los puntos A y D.
 ISOSTÁTICAS I CIV - 200

18.- Cuatro señalamientos se montan en un marco que está sobre la carretera y las magnitudes de
las fuerzas horizontales del viento que actúan sobre las señales son las que se muestran en la figura.
Determine la magnitud y el punto de aplicación de la resultante de las cuatro fuerzas del viento
cuando a=1 ft y b=12 ft.

RECOMENDACIONES

 Se deberá enmarcar las soluciones de los respectivos problemas.

Apellido
A–H I-O P–Z
(de…a…)
3 1 2
6 4 5
numero 9 7 8
de 11 12 10
problema 14 15 13
17 18 16
4-148 (hibbeler,14 ed) 4-156 (hibbeler,14 ed) 4-160 (hibbeler,14 ed)

Ing. Cristian Fernández Maíz

Docente CIV- 200
