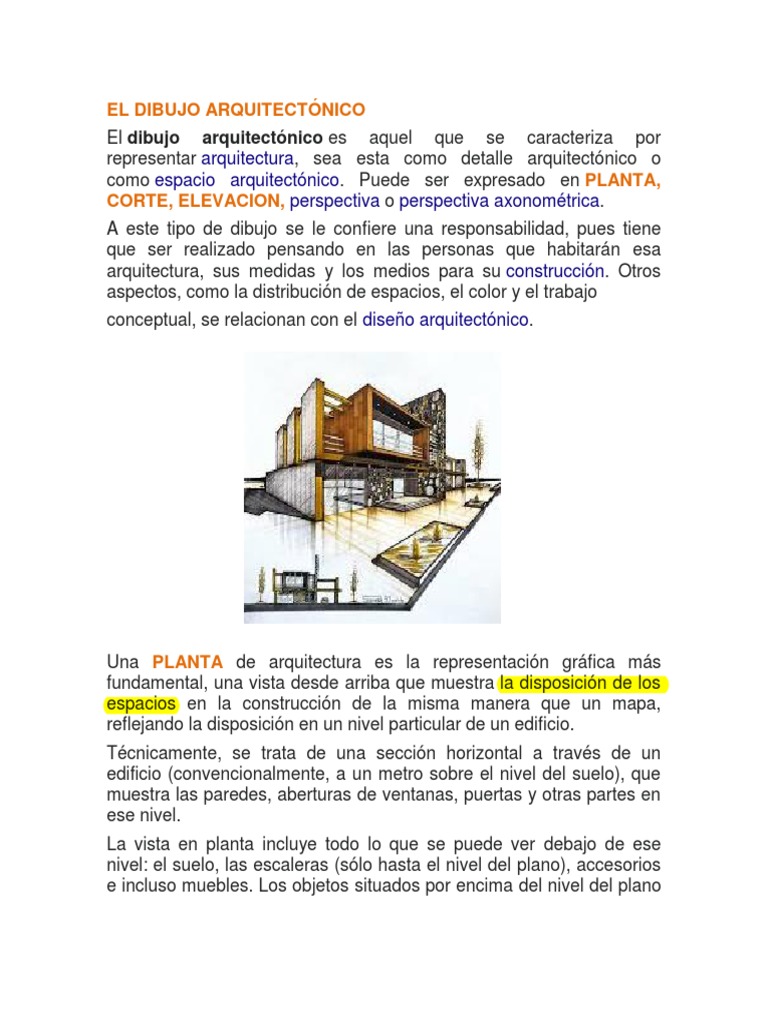

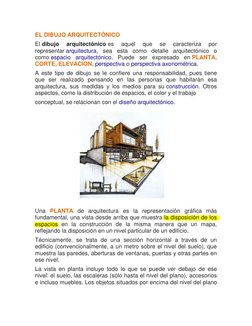

EL DIBUJO ARQUITECTÓNICO

El dibujo arquitectónico es aquel que se caracteriza por

representar arquitectura, sea esta como detalle arquitectónico o
como espacio arquitectónico. Puede ser expresado en PLANTA,
CORTE, ELEVACION, perspectiva o perspectiva axonométrica.
A este tipo de dibujo se le confiere una responsabilidad, pues tiene
que ser realizado pensando en las personas que habitarán esa
arquitectura, sus medidas y los medios para su construcción. Otros
aspectos, como la distribución de espacios, el color y el trabajo
conceptual, se relacionan con el diseño arquitectónico.

Una PLANTA de arquitectura es la representación gráfica más

fundamental, una vista desde arriba que muestra la disposición de los
espacios en la construcción de la misma manera que un mapa,
reflejando la disposición en un nivel particular de un edificio.
Técnicamente, se trata de una sección horizontal a través de un
edificio (convencionalmente, a un metro sobre el nivel del suelo), que
muestra las paredes, aberturas de ventanas, puertas y otras partes en
ese nivel.
La vista en planta incluye todo lo que se puede ver debajo de ese
nivel: el suelo, las escaleras (sólo hasta el nivel del plano), accesorios
e incluso muebles. Los objetos situados por encima del nivel del plano

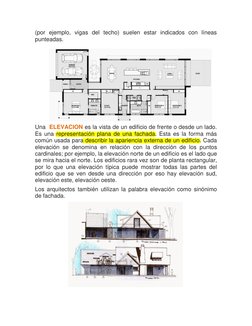

(por ejemplo, vigas del techo) suelen estar indicados con líneas
punteadas.

Una ELEVACION es la vista de un edificio de frente o desde un lado.

Es una representación plana de una fachada. Esta es la forma más
común usada para describir la apariencia externa de un edificio. Cada
elevación se denomina en relación con la dirección de los puntos
cardinales; por ejemplo, la elevación norte de un edificio es el lado que
se mira hacia el norte. Los edificios rara vez son de planta rectangular,
por lo que una elevación típica puede mostrar todas las partes del
edificio que se ven desde una dirección por eso hay elevación sud,
elevación este, elevación oeste.
Los arquitectos también utilizan la palabra elevación como sinónimo
de fachada.

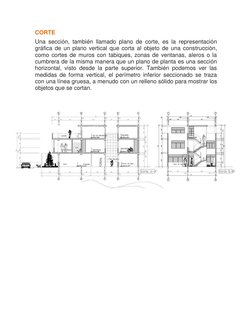

CORTE
Una sección, también llamado plano de corte, es la representación
gráfica de un plano vertical que corta al objeto de una construcción,
como cortes de muros con tabiques, zonas de ventanas, aleros o la
cumbrera de la misma manera que un plano de planta es una sección
horizontal, visto desde la parte superior. También podemos ver las
medidas de forma vertical, el perímetro inferior seccionado se traza
con una línea gruesa, a menudo con un relleno sólido para mostrar los
objetos que se cortan.
