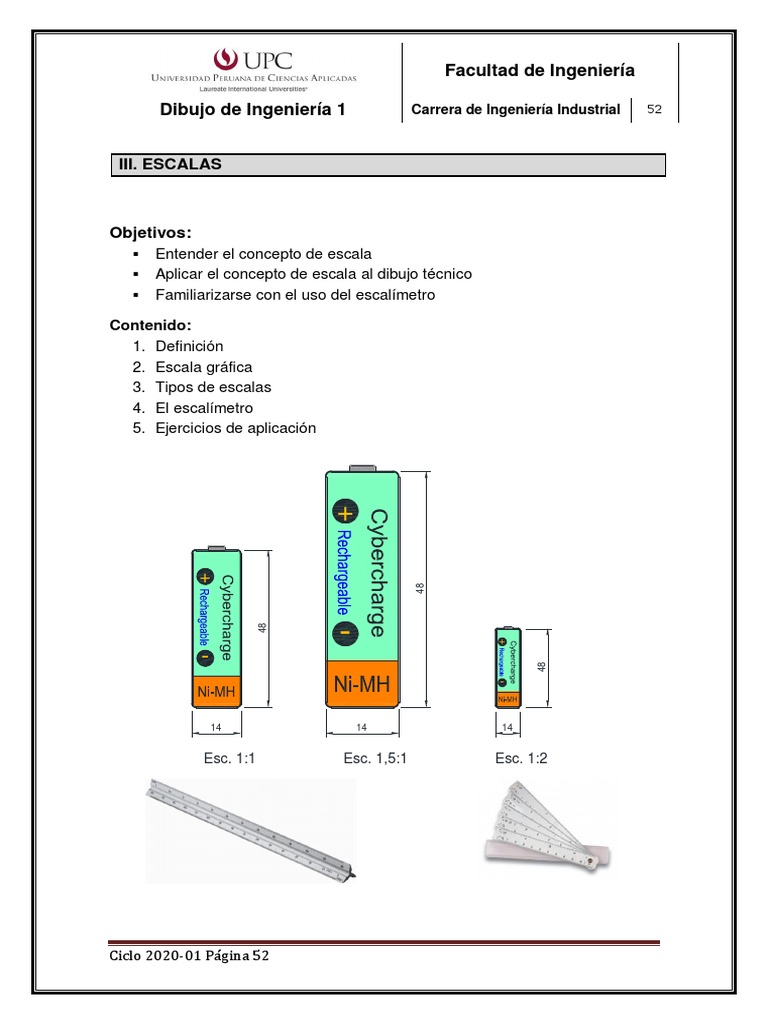

III. ESCALAS

Objetivos:
 Entender el concepto de escala
 Aplicar el concepto de escala al dibujo técnico
 Familiarizarse con el uso del escalímetro

Contenido:
1. Definición
2. Escala gráfica
3. Tipos de escalas
4. El escalímetro
5. Ejercicios de aplicación

+
48

-
48

-
48

14 14 14

Esc. 1:1 Esc. 1,5:1 Esc. 1:2

Ciclo 2020-01 Página 52

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 53

1. DEFINICIÓN

La escala es la relación matemática que existe entre las dimensiones reales y las del
dibujo que representa la realidad sobre un plano o un mapa. Es la relación de
proporción que existe entre las medidas de un mapa con las originales.

Escala = E=

Es necesario hacer notar que la escala es una relación adimensional, por lo que podrá
ser utilizada para cualquier tipo de relación métrica en que ambas magnitudes tengan
las mismas unidades.

1
2. ESCALA GRÁFICA
A
al
Para la construcción de una escala gráfica se emplea re
ón
el conocido Teorema de Thales. Veamos, como si
en
im
ejemplo, el caso de la Esc. 3:7 de la figura adjunta. D
7

1) Por un punto en común O, arbitrario, se traza dos

rectas, 1 y 2, formando un ángulo cualquiera.
2) Sobre la recta 1 se sitúa el denominador de la
escala y sobre la recta 2 el numerador, 7 y 3, B
O 2
respectivamente. Los extremos de dichos 3
segmentos trazados con similar referencia Dimensión del dibujo
unitaria, son A y B.

Cualquier dimensión real situada sobre 1 será convertida en la del dibujo mediante
una simple paralela a AB.

Ciclo 2020-01 Página 53

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 54

3. TIPOS DE ESCALA

Existen tres tipos de escala, llamadas:

- ESCALA NATURAL
- ESCALA DE REDUCCIÓN
- ESCALA DE AMPLIACIÓN

ESCALA NATURAL es aquella donde las dimensiones del dibujo son iguales a las del
objeto real. SE REPRODUCE EL OBJETO EN TAMAÑO REAL.
Se representa como ESCALA 1:1 o ESCALA 1/1

Objeto Real Objeto dibujado

Escala 1:1

ESCALA DE REDUCCIÓN es aquella donde las dimensiones del dibujo son menores
que las reales. USADA PARA REPRESENTAR OBJETOS GRANDES.
Se representa como 1:n, siendo n > 1.

Ejemplo:

Objeto Real Objeto dibujado

Escala 1:2

Escalas normalizadas de reducción empleadas en dibujos industriales:

1:2; 1:5; 1:10; 1:20 (unidad de medida: milímetro)
1:50; 1:100, 1:200; 1:500, 1:1000 (unidad de medida: metro)

Ciclo 2020-01 Página 54

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 55

ESCALA DE AMPLIACIÓN es aquella donde las dimensiones del dibujo son mayores
que las reales. Se utiliza en objetos muy pequeños y en vistas de detalle.
Se representa como n:1, siendo n > 1.
Ejemplo:

Objeto Real Objeto dibujado

Escala 3:1
Escalas de ampliación normalizadas:
2:1; 5:1; 10:1; 20:1; 50:1

Ciclo 2020-01 Página 55

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 56

4. EL ESCALÍMETRO

El escalímetro es un instrumento de dibujo

que se utiliza para trabajar con las diferentes
escalas y medir longitudes de diferentes
proporciones geométricas.
La forma especial que tiene permite la
existencia de 6 escalas diferentes, una en
cada una de sus bordes.

Escalas comunes:

1:100; 1:20; 1:25; 1:50; 1:75; 1:125

Si requiere más información, puede ver el video del siguiente enlace:

Uso del escalímetro. Escala gráfica. Expresión Gráfica T8. – YouTube,

http://www.youtube.com/watch?v=7pFurhGS7LQ

Ciclo 2020-01 Página 56

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 57

5. EJERCICIOS DE APLICACIÓN

a) En una hoja bond, en posición vertical, dibujar la siguiente figura en la escala 1:100,
si se sabe que el diámetro mayor mide 12 metros.

b) Dibujar la figura adjunta en escala 5:1, sabiendo que su diámetro mayor mide 2
centímetros.

Ciclo 2020-01 Página 57

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 58

c) Si se requiere representar en un formato A3 (420 mm x 297 mm) la planta de un

edificio de 75 m x 42 m, ¿cuál será la escala del escalímetro más adecuada a usar?

Ciclo 2020-01 Página 58

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 59

d) Para las vistas de la figura adjunta, si la medida de __ es _______, halle la escala

en la que se hallan dibujadas y escriba en los renglones dados, empleando letra
normalizada, tanto la escala como los valores de las demás dimensiones mostradas:

C B
J

D F

G
H K

e) Un ciclista desea graficar el recorrido que ha efectuado en un día. Tal recorrido lo

hizo partiendo del punto A hacia el Norte, volteando siempre hacia la derecha,
haciendo ángulos de 90°, hasta regresar al punto A.

Tramos Distancia recorrida (m) Escala Tramos Distancia recorrida (m) Escala
1 (Desde A) 225 1:7500 8 9 1:150
2 50 1:2500 9 30 1:750
3 120 1:1500 10 325 1:2500
4 20 1:200 11 6 1:100
5 100 1:1000 12 200 1:2000
6 450 1:5000 13 20 1:500
7 17,5 1:250 13 (Hasta A) 0,3 1:15

Ciclo 2020-01 Página 59

 Facultad de Ingeniería

Dibujo de Ingeniería 1 Carrera de Ingeniería Industrial 60

Graficar el recorrido y verificar si llega al punto “A”.
