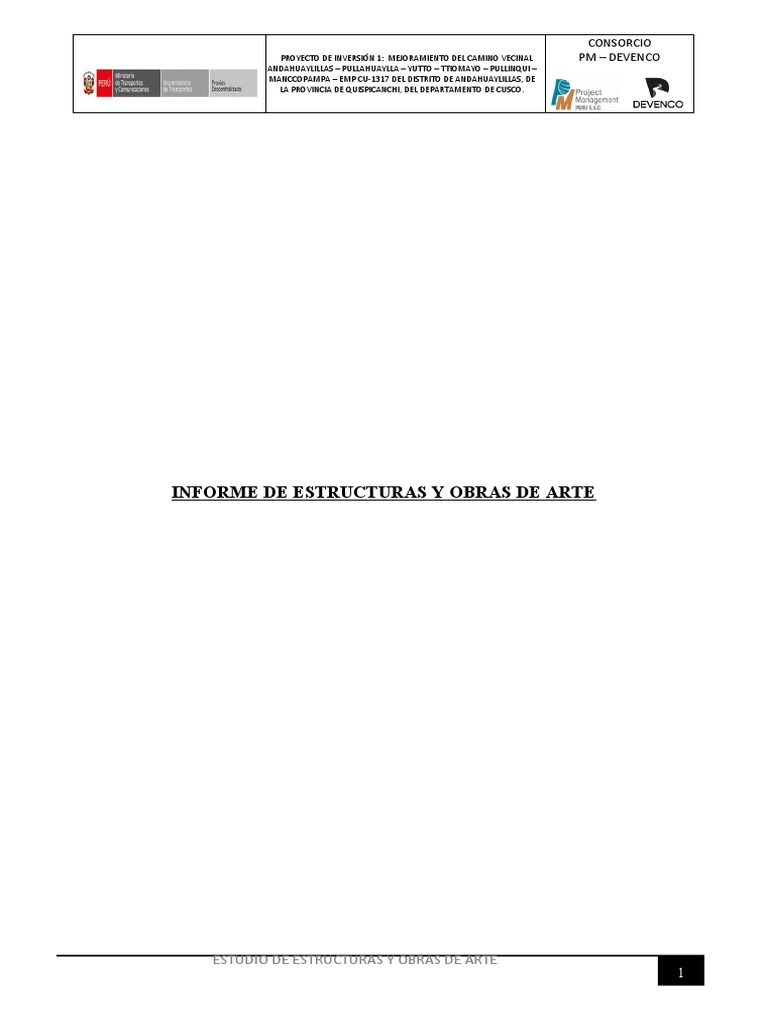

INFORME DE ESTRUCTURAS Y OBRAS DE ARTE

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

1
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

1.0 Aspectos Generales

1.1.0 Introducción
El Ministerio de Transportes y Comunicaciones, a través del Proyecto
Especial de Infraestructura de Transporte Descentralizado –PROVIAS
DESCENTRALIZADO, ha asumido la logística del Plan Estratégico Sectorial
Multianual (PESEM), por consiguiente, el Programa de Apoyo al Transporte
Sub Nacional (PATS), cuyo objetivo principal es de facilitar el acceso vial
de la población rural del Perú a servicios y disminuir los costos de
transporte en los caminos vecinales.

1.2.0 Descripción del Estudio

1.2.1 Objetivo
El proyecto de inversión consiste en elaborar el estudio definitivo para el
Mejoramiento del Camino Vecinal Andahuaylillas–Pullahuaylla–Yutto–
Ttiomayo–Pullinqui–Manccopampa–Emp CU-1317, distrito de Andahuaylillas,
Provincia de Quispicanchi, Departamento de Cusco.

El estudio se inicia en el distrito de Andahuaylillas (Km 0+000) y termina en

el empalme con la ruta CU-1317 (Km 13+453.13), tiene una longitud de
13.453 km.
Dentro de las características geográficas y climatológicas que presenta la
carretera en estudio tenemos:

1.2.2 Ubicación
El proyecto se ubica en la región Cusco, provincia de Quispicanchis, distrito
de Andahuaylillas. Su trayectoria se inicia y pasa por: Andahuaylillas-Yutto-
Ttiomayo-Pullinqui- Manccopampa y termina con la intersección de la ruta
CU-1317.

1.2.3 Acceso

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

2
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

El acceso es por vía terrestre hacia el punto de inicio del estudio, saliendo
del Cusco, por la ruta Nacional 3S, cruzando los distritos de Saylla,
Oropesa, Huacarpay y Andahuaylillas, esta vía tiene una superficie de
rodadura a nivel de asfalto, haciendo un total de 38 km
En el siguiente cuadro se indica el resumen de distancias de la ciudad del
Cusco hasta el inicio del tramo en estudio.

CUADRO DE DISTANCIAS DE ACCESO AL ESTUDIO

item Desde Hasta Longitud

(km)
1 Cusco Saylla 15.00 km
2 Saylla Oropesa 7.00 km
3 Oropesa Andahuaylillas 15.00 km
4 Andahuaylillas Inicio del estudio 1.00 km
TOTAL 38.00 km

1.2.4 Altitud
Las altitudes promedio que varían del tramo en estudio Andahuaylillas-
Pullahuaylla-Yutto-Ttiomayo-Pullinqui-Manccopampa-intersección con la ruta
CU-1317, son de 3,145 a 4,356 m.s.n.m.

1.2.5 Clima
El clima en la zona del proyecto es diferenciado, predomina el frio con
temperaturas de 5.0°C y 18.00°C.

1.3.0 Cruce de Centros Poblados

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

3
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

El estudio cruza con los siguientes centros poblados:

Nombre Progresiva
Andahuaylillas 0+000
Pullahuaylla 0+860
Yutto 3+480
Ttiomayo 5+080
Pullinqui 6+360
Manccopampa 8+140

1.4.0 Situación Actual de la Vía

El tramo en estudio, se desplaza sobre una topografía en su mayor parte
accidentada y cortes de la sección transversal en media ladera, todo en
sentido de ascenso continuo, la plataforma se encuentra en malas
condiciones de transitabilidad por el deterioro, con presencia de baches,
ahuellamientos, hundimientos y sin adecuado sistema de drenaje a lo largo
de todo el tramo.

1. INVENTARIO Y EVALUACIÓN DE LAS OBRAS DE DRENAJE

TRANVERSAL

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

4
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

El sistema de drenaje transversal existente en la vía está compuesto por tres tipos de
obras de arte: alcantarillas, badenes, pases de riego y puentes.
ALCANTARILLAS:
Condición Observaciones/
Progressiva Clase Material Funcion Tipo Recomendación
funcional Comentarios
Alcantarilla de
00+400 07 05 03 Piedra A Alcantarilla Piedra A Reemplazar
Reemplazar
Alcantarilla Losa
Luz hidraulica
00+990 06 01 02 5.0m, altura 2.2m, Alcantarilla Losa A Mantener
ancho de via
3.50m, vereda 1m
Alcantarilla de MC
02+800 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de MC
03+165 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de MC
04+430 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de MC
04+480 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de MC
04+695 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de
05+440 06 04 02 Alcantarilla TMC A Mantener
TMC A Mantener
Alcantarilla de MC
05+520 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla Losa
Luz hidraulica
05+700 06 01 02 4.50m, altura Alcantarilla Losa A Mantener
2.2m, ancho de via
3.50m, sin vereda
Alcantarilla de MC
05+915 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de MC
06+660 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de MC
07+200 06 01 02 Alcantarilla MC A Mantener
A Mantener
Alcantarilla de
07+270 06 04 01 Alcantarilla TMC A Mantener
TMC A Mantener

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

5
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

Foto N° 01: Prog.: 0+400, Clase: Alcantarilla provisional

Foto N° 01A: Prog.: 0+990, Clase: Alcantarilla tipo losa

BADENES:

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

6
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

Condición Observaciones/
Progressiva Clase Material Funcion Tipo Recomendación
funcional Comentarios

Baden de
07+295 12 02 01 Concreto A Baden Concreto A Mantener
Mantener

CANALES DE CONCRETO:
Condición Observaciones/
Progressiva Clase Material Funcion Tipo Recomendación
funcional Comentarios

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

7
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

Canal de Concreto A Concret

07+285 09 02 01 Canal A mantener
mantener o
Canal de Concreto A Concret
07+780 09 02 02 Canal A mantener
mantener o

CRUCE DE CANAL:
Condición Observaciones/
Progressiva Clase Material Funcion Tipo Recomendación
funcional Comentarios

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

8
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

Cruce de canal de MC A Cruce de

01+350 09 01 02 MC A Mantener
Mantener canal
Cruce de canal de MC A Cruce de
03+865 09 01 02 MC A Mantener
Mantener canal
Cruce de canal de MC A Cruce de
06+235 09 01 02 MC A Mantener
Mantener canal
Cruce de canal de MC A Cruce de
06+305 09 01 02 MC A Mantener
Mantener canal
Cruce de canal de MC A Cruce de
06+620 09 01 02 MC A Mantener
Mantener canal

CUNETA:
Condición Observaciones/
Progressiva Clase Material Funcion Tipo Recomendación
funcional Comentarios
6+660 - Cuneta de Tierra A
08 06 02 Cuneta Tierra A Revestir
7+000 Revestir

ESTUDIO DE ESTRUCTURAS Y OBRAS DE ARTE

9
 CONSORCIO
PROYECTO DE INVERSIÓN 1: MEJORAMIENTO DEL CAMINO VECINAL PM – DEVENCO
ANDAHUAYLILLAS – PULLAHUAYLLA – YUTTO – TTIOMAYO – PULLINQUI –
MANCCOPAMPA – EMP CU-1317 DEL DISTRITO DE ANDAHUAYLILLAS, DE
LA PROVINCIA DE QUISPICANCHI, DEL DEPARTAMENTO DE CUSCO.

7+270 - Cuneta de Tierra A

08 06 02 Cuneta Tierra A Revestir
7+290 Revestir
7+750 - Cuneta de Tierra A
08 06 02 Cuneta Tierra A Revestir
8+000 Revestir
11+460 - Cuneta de Tierra A
08 06 03 Cuneta Tierra A Revestir
11+860 Revestir
