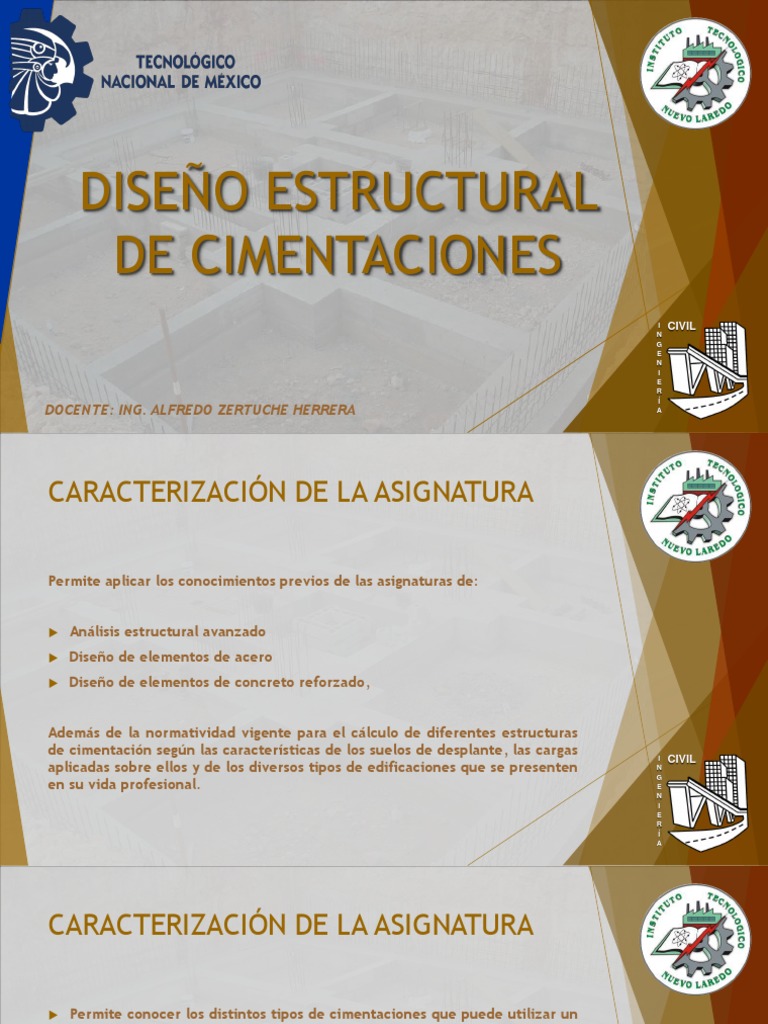

DISEÑO ESTRUCTURAL

DE CIMENTACIONES
I CIVIL
N
G
E
N
I
E
R
Í
DOCENTE: ING. ALFREDO ZERTUCHE HERRERA A
CARACTERIZACIÓN DE LA ASIGNATURA

Permite aplicar los conocimientos previos de las asignaturas de:

 Análisis estructural avanzado

 Diseño de elementos de acero
 Diseño de elementos de concreto reforzado,

Además de la normatividad vigente para el cálculo de diferentes estructuras

de cimentación según las características de los suelos de desplante, las cargas I CIVIL
aplicadas sobre ellos y de los diversos tipos de edificaciones que se presenten N
G
en su vida profesional. E
N
I
E
R
Í
A
CARACTERIZACIÓN DE LA ASIGNATURA

 Permite conocer los distintos tipos de cimentaciones que puede utilizar un

ingeniero civil, dependiendo de las características del terreno y la carga
que se trasmitirá a éste, lo que indicará el tipo de cimentación a utilizar.

 También es importante la relación que tiene con la mecánica de suelos ya

que es indispensable conocer la capacidad de carga del terreno, así como
los esfuerzos y deformaciones a que se someterá por las cargas
transmitidas por la superestructura.

I CIVIL
N
G
E
N
I
E
R
Í
A
 TEMARIO
No. TEMAS SUBTEMAS
1.1 Objetivo de una cimentación
1.2 Tipos de cimentación
1 Introducción y definiciones 1.3 Interacción suelo-estructura
1.4 Obtención de capacidad de carga del suelo

2.1 Diseño estructural de zapatas que soportan muros de

concreto y de mampostería (sin refuerzo y con refuerzo)
2 Diseño de Zapatas Corridas 2.2 Diseño estructural de zapatas corridas para dos
columnas y para más de dos columnas
2.3 Diseño de zapatas corrida con contratrabes

3.1 Diseño estructural de una zapata cuadrada aislada.

3.2 Diseño estructural de una zapata rectangular aislada
3 Diseño de Zapatas Aisladas 3.3 Diseño de zapatas aisladas con contratrabe. I CIVIL
3.4 Diseño de zapatas aisladas de lindero con contratrabe. N
G
3.5 Diseño de dados de cimentación E
N
I
Diseño de Trabes Continuas 4.1 Diseño estructural de Trabes continuas E
4 4.2 Diseño estructural de losas de cimentación
R
y Losas de Cimentación Í
A
 FECHAS IMPORTANTES ENE-JUN2021
INICIO DE CLASES 8 DE FEBRERO / FIN DE CLASES 2 DE JUNIO
DIAS DE CLASE:
FEBRERO ABRIL
LUNES Y MIERCOLES
DE 19:00 A 21:00 D L M X J V S D L M X J V S
8 9 10 11 12 13 11 13 15 16 17
UNIDAD 1 14 15 16 17 18 19 20 18 19 20 21 22 23 24
21 22 23 24 25 26 27 25 26 27 28 29 30 1
UNIDAD 2 28 1 2 3 4 5 6 2 4 5 6 7 8
MARZO MAYO
UNIDAD 3
D L M X J V S D L M X J V S
UNIDAD 4 7 8 9 10 11 12 13 9 10 11 12 13 14 15
I CIVIL
14 15 16 18 19 20 16 17 18 19 20 21 22 N
G
E

NIVELACIONES 21 23 25 26 27 23 24 25 26 27 28 29 N
I

28 29 30 31 1 2 3 30 31 1 2 3 4 5 E
R
Í
DIAS INHÁBILES 4 5 6 7 8 9 10 6 7 8 9 10 11 12 A
CRITERIOS DE EVALUACIÓN

EJERCICIOS PRÁCTICOS 40%

TRABAJOS E INVESTIGACIONES 20%
EXAMEN 25%
PARTICIPACIÓN 15%

I CIVIL
N
G
E
N
I
E
R
Í
A
Formato de entrega de archivos

 Cuando se trate de un archivo correspondiente a una investigación o tarea, el

nombre del archivo será de la siguiente forma:

“Apellido paterno” “Primer nombre”_CIM_INV#_UN#.doc

Ejemplo:
Zertuche Alfredo_CIM_INV1_UN1

 Cuando se trate de un archivo correspondiente a ejercicios resueltos , el nombre

del archivo será de la siguiente forma:

“Apellido paterno” “Primer nombre”_CIM_EJE#_UN#.doc I CIVIL

N
Ejemplo: G
E
Zertuche Alfredo_CIM_EJE1_UN1.doc N
I
E
R
Í
A
FUENTES DE INFORMACIÓN
 Coduto, Donald P. Foundation Design: Principles and practices. Prentice Hall. 2da
edición, 2001.
 Crespo – Villalaz, Carlos. Mecánica de suelos y cimentaciones, Limusa.
 Bowles, Joseph E. Foundation Analysis and Design. McGraw-Hill, 4ta edición,
1988.
 Braja, M. Das. Principios de ingeniería de cimentaciones. Thompson, 2001.
 Braja, M. Das. Fundamentos de ingeniería geotécnica. Thompson, 2001.
 Nilson, Arthur H., Winter, George. Diseño de estructuras de concreto
McGraw-Hill, 11a edición
I CIVIL
 Meli Piralla, Roberto. Diseño estructural. Limusa. N
G
E
 Juarez , Eulalio Badillo Mecánica de Suelos Tomo II. Teoría y Aplicaciones de N
I
la Mecánica de Suelos Editorial Limusa E
R
Í
A
FUENTES DE INFORMACIÓN
 Manual de Obras Civiles de la C.F.E. Diseño estructural de cimentaciones.
Capítulo C.2.2. México, 1981.
 Manual de Obras Civiles de la C.F.E. Cimentaciones. Capitulo B.2.4. México,
1981.
 Reglamento de Construcciones y sus respectivas Normas Técnicas del Estado.
 Diseño y Construcción de Estructuras de Concreto, NTC del RCDF. UNAM
instituto de Ingeniería, 2002.
 Reglamento de Construcciones del D.F./2004. Gaceta Oficial del Distrito Federal
(29/Enero/2004).
 Notas Técnicas Complementarias (NTC) del Reglamento de Construcciones del D.F.
Gaceta I CIVIL
N

 Oficial del Distrito Federal (06/Octubre/2004). G

E
N
 Reglamento para las Construcciones de Concreto Estructural y Comentarios. I
E
ACI 318-2002. Instituto Mexicano del Cemento y del Concreto, A,C. R
Í
A
 UNIDAD 1.
INTRODUCCIÓN Y
DEFINICIONES I CIVIL
N
G
E
N
I
E
R
Í
DOCENTE: ING. ALFREDO ZERTUCHE HERRERA A
 Definición de las partes de un edificio:
• Cubiertas
• Techos
• Vigas, trabes
• Columnas
 Superestructura
• Muros interiores
• Muros exteriores
• Firmes
• Entrepisos

I CIVIL
N
G
E
 Subestructura • Cimentaciones N
I
E
R
Í
A
¿Qué entendemos por cimentaciones?

Se conoce como Cimentaciones a la

parte de la infraestructura que
transmite directamente al terreno
las acciones o cargas recogidas por la
superestructura, debiendo cumplir
las misiones específicas para las
cuales debe estar preparada, tales
como:
 Transmitir al terreno las cargas
verticales, los momentos, y
empujes que pudiese arrastrar la I
N
CIVIL
edificación. G
E
N
 Anclar al terreno ese edificio. I
E
R
Í
A
Objetivo de las cimentaciones

Proporcionar el medio para que las cargas de la estructura, concentradas en

las columnas o en muros, se transmitan al subsuelo, produciendo en este un
sistema de esfuerzos que pueden ser resistidos con seguridad, produciendo
asentamientos tolerables, ya sean uniformes o diferenciales.

I CIVIL
N
G
E
N
I
E
R
Í
A
Objetivo de las cimentaciones

La solución propuesta deberá

satisfacer estas misiones de
forma económica, segura y sin
movimientos admisibles,
durante y después de la
ejecución del edificio.

I CIVIL
N
G
E
N
I
E
R
Í
A
Objetivo de las cimentaciones

Para el cálculo y dimensionamiento

de las cimentaciones se precisa
conocer: PESO TOTAL
DEL EDIFICIO
1. El peso total de la obra
(enteramente acabada y con
sobre cargas)
2. La aptitud portante o capacidad
de carga del terreno
(resistencia) I
N
CIVIL
G
E

RESISTENCIA DEL TERRENO

N
I
E
R
Í
A
Objetivo de las cimentaciones

En todo caso deberá cumplirse

que el esfuerzo de trabajo del
terreno sea menor o igual a la PESO TOTAL
capacidad de carga admisible DEL EDIFICIO
del suelo dónde se cimentará.
Wt

𝑊𝑡
≤ 𝑅𝑡 I CIVIL
𝐴 N
G
E

RESISTENCIA DEL TERRENO

N
I

Rt E
R
Í
A
Tipos de Cimentaciones

Las cimentaciones se pueden

dividir en dos grandes grupos:

Suelo blando
 Cimentaciones superficiales, Suelo rígido
directas o poco profundas.

 Cimentaciones profundas
(pilotes “menor de 60 cm de I
N
CIVIL
diámetro”, Pilas “mayor de 60 G
E
cm de diámetro”, cilindros, N

etc.) Suelo blando

I
E
R
Í
A
Suelo rígido
Cimentaciones superficiales
Tipo de cimentación
Zapata Corrida
Zapata Aislada
Zapatas combinadas
Trabes de cimentación
Losas de cimentación

I CIVIL
N
G
E
N
I
E
R
Í
A
Cimentaciones profundas
Tipo de cimentación
Pilotes por fricción
Pilotes de punta
Pilotes prefabricados
Pilotes colados in situ

I CIVIL
N
G
E
N
I
E
R
Í
A
Interacción suelo-estructura

Es el estudio del comportamiento de la interfase de la estructura de cimentación

y la masa del suelo. Tiene por objetivo encontrar la configuración de
deformación y los elementos mecánicos de la cimentación y el suelo, debido a las
acciones o cargas gravitacionales y accidentales.

I CIVIL
N
G
E
N
I
E
R
Í
A
Interacción suelo-estructura

Consiste en encontrar un sistema de fuerzas que aplicadas simultáneamente a la

estructura y a la masa de suelo produzcan la misma configuración de
desplazamientos diferenciales entre los dos elementos; es decir como afecta la
rigidez de las áreas cargadas a la distribución de asentamientos y presiones en el
suelo subyacente.

I CIVIL
N
G
E
N
I
E
R
Í
A
Interacción suelo-estructura

En el caso de un área uniformemente cargada y totalmente flexible, las

presiones que el área cargada pasa al suelo serán idénticas a la presión uniforme
sobre el área. Por otra parte, el asentamiento no será uniforme, sino que es
máximo al centro y menor en la periferia, suponiendo que el suelo sea
idealmente elástico, tal como se muestra en el siguiente diagrama:

I CIVIL
N
G
E
N
I
E
R
Í
A
Interacción suelo-estructura

En la práctica, el asentamiento inmediato, debido exclusivamente a cambio de

forma (excluyendo el asentamiento por consolidación) de áreas flexibles con
carga uniforme apoyadas en arcillas saturadas, adopta un perfil similar al
mostrado a continuación:

I CIVIL
N
G
E
N
I
E
R
Í
A
Interacción suelo-estructura

En cambio, cuando el área flexible se apoya en arenas o gravas, el perfil se

parece al siguiente diagrama, debido a que estos materiales poseen la propiedad
de que su rigidez aumenta con el confinamiento, el cual obviamente será
máximo en la zona bajo el centro del área cargada.

I CIVIL
N
G
E
N
I
E
R
Í
A
Interacción suelo-estructura

Considérese que la carga se transmite al suelo a través de una placa

infinitamente rígida. En este caso es obvio que la placa se asentará
uniformemente, por lo que la presión de contacto entre estructura y suelo no
podrá ser uniforme.

P P

I CIVIL
N

Arcillas G

Arenas o gravas
E
saturadas N
I
E
R
Í
A
Obtención de la capacidad de carga del
suelo
En el diseño estructural de cimentaciones, además de considerar el asentamiento
del suelo, es importante conocer la capacidad de carga del mismo, para evitar la
falla por este concepto.

I CIVIL
N
G
E
N
I
E
R
Í
A
Obtención de la capacidad de carga del
suelo
En materia de mecánica de suelos, existen diversas teorías que nos permiten
calcular la capacidad portante del suelo para cimientos superficiales, el cual, la
teoría mas utilizada es la teoría de Terzagui., en dónde considera la cota de
desplante, forma del cimiento, tipo de suelo y el tipo de aplicación de carga.

𝟏
𝒒𝒄 = 𝒄𝑵𝑪 + 𝜸𝑫𝒇 𝑵𝒒 + 𝜸𝑩𝑵𝜸 Cimientos continuos
𝟐

Cimientos cuadrados 𝒒𝒄 = 𝟏. 𝟑𝒄𝑵𝑪 + 𝜸𝑫𝒇 𝑵𝒒 + 𝟎. 𝟒𝜸𝑩𝑵𝜸

I CIVIL
N
G
E
N
𝒒𝒄 = 𝟏. 𝟑𝒄𝑵𝑪 + 𝜸𝑫𝒇 𝑵𝒒 + 𝟎. 𝟔𝜸𝑹𝑵𝜸 Cimientos circulares I
E
R
Í
A
Obtención de la capacidad de carga del
suelo
Tanto el ángulo de fricción interna (∅) y el esfuerzo de cohesión (c) se denominan
como los “parámetros de resistencia de suelo”, los cuales se obtienen mediante
las pruebas axiales y triaxiales al suelo.

I CIVIL
N
G
E
N
I
E
R
Í
A
Obtención de la capacidad de carga del
suelo
Los Factores de capacidad de carga (𝑵𝑪 , 𝑵𝒒 , 𝑵𝜸 ) se obtiene con la siguiente
gráfica y/o fórmulas:

𝑵𝑪 = 𝑵𝒒 − 𝟏 cot ∅

𝑵𝒒 = 𝒆𝝅 tan 𝝋 𝑵∅

I CIVIL
𝟏 + tan ∅ N
𝑵∅ = G
𝟏 − tan ∅ E
N
I
E
R
Í
A
Obtención de la capacidad de carga del
suelo
Ejemplo: Calcular la capacidad de carga admisible de una zapata continua de dos
metros de ancho que se desplantará a un metro y medio en un suelo cohesivo y
friccionante, con un peso específico de 1.6 T/m3, un ángulo de fricción interna de
27° y un esfuerzo de cohesión de 2 T/m3. Considere un factor de seguridad de 3.

Cálculo de los factores de capacidad de carga:

Datos:
• B=2m 1 + tan 27°
• Df=1.5 m 𝑁∅ = = 3.0777
1 − tan 27°
• γ=1.6 T/m3
• Ф=27° 𝑁𝑞 = 𝑒 𝜋 tan 27°
3.0777 = 15.2549 I CIVIL
• C=2 T/m3 N
G

𝑁𝐶 = 15.2549 − 1 cot 27° = 27.9768 E

N
I
E
𝑁𝛾 =? R
Í
A
 I CIVIL
N
G
E
N
I
E

13
R
Í
A
Obtención de la capacidad de carga del
suelo
Ejemplo: Calcular la capacidad de carga admisible de una zapata continua de dos
metros de ancho que se desplantará a un metro y medio en un suelo cohesivo y
friccionante, con un peso específico de 1.6 T/m3, un ángulo de fricción interna de
27° y un esfuerzo de cohesión de 2 T/m3. Considere un factor de seguridad de 3.

Cálculo de los factores de capacidad de carga:

Datos:
• B=2m 1 + tan 27°
• Df=1.5 m 𝑁∅ = = 3.0777
1 − tan 27°
• γ=1.6 T/m3
• Ф=27° 𝑁𝑞 = 𝑒 𝜋 tan 27°
3.0777 = 15.2549 I CIVIL
• C=2 T/m3 N
G

𝑁𝐶 = 15.2549 − 1 cot 27° = 27.9768 E

N
I
E
𝑵𝜸 = 𝟏𝟑 R
Í
A
Obtención de la capacidad de carga del
suelo
Ejemplo: Calcular la capacidad de carga admisible de una zapata continua de dos
metros de ancho que se desplantará a un metro y medio en un suelo cohesivo y
friccionante, con un peso específico de 1.6 T/m3, un ángulo de fricción interna de
27° y un esfuerzo de cohesión de 2 T/m3. Considere un factor de seguridad de 3.

Cálculo de la capacidad de carga:

Datos:
• B=2m 1
𝑞𝑐 = 𝑐𝑁𝐶 + 𝛾𝐷𝑓 𝑁𝑞 + 𝛾𝐵𝑁𝛾
• Df=1.5 m 2
• γ=1.6 T/m3
𝑇𝑜𝑛 𝑡𝑜𝑛 1 𝑡𝑜𝑛
• Ф=27° 𝑞𝑐 = 2 27.98 + 1.6 1.5 𝑚 15.25 + 1.6 3 2𝑚 13
• C=2 T/m2 𝑚2 𝑚3 2 𝑚 I
N
CIVIL
G
𝑇𝑜𝑛 𝑇𝑜𝑛 𝑇𝑜𝑛 E
𝑞𝑐 = 55.96 + 36.6 + 20.8 N
𝑚2 𝑚2 𝑚2 I
E
R
𝑻𝒐𝒏 Í
𝒒𝒄 = 𝟏𝟏𝟑. 𝟑𝟔 A
𝒎𝟐
Obtención de la capacidad de carga del
suelo
Ejemplo: Calcular la capacidad de carga admisible de una zapata continua de dos
metros de ancho que se desplantará a un metro y medio en un suelo cohesivo y
friccionante, con un peso específico de 1.6 T/m3, un ángulo de fricción interna de
27° y un esfuerzo de cohesión de 2 T/m3. Considere un factor de seguridad de 3.

Cálculo de la capacidad de carga admisible:

Datos:
• B=2m 𝑞𝑐
• Df=1.5 m 𝑞𝑎𝑑𝑚 =
𝐹. 𝑆.
• γ=1.6 T/m3
• Ф=27° 113.36
• C=2 T/m2 𝑞𝑎𝑑𝑚 = I
N
CIVIL
3 G
E
N
𝒕𝒐𝒏 I
𝒒𝒂𝒅𝒎 = 𝟑𝟕. 𝟕𝟗 𝟐 E

𝒎 R
Í
A
 Obtención de la capacidad de carga del
suelo
Ejemplo: Calcular la capacidad de carga admisible de una zapata aislada de dos
metros de ancho que se desplantará a un metro y medio en un suelo cohesivo y
friccionante, con un peso específico de 1.6 T/m3, un ángulo de fricción interna de
27° y un esfuerzo de cohesión de 2 T/m2. Considere un factor de seguridad de 3.

𝑵∅ = 𝟑. 𝟎𝟕𝟕𝟕 𝑵𝒒 = 𝟏𝟓. 𝟐𝟓𝟒𝟗 𝑵𝑪 = 𝟐𝟕. 𝟗𝟕𝟔𝟖 𝑵𝜸 = 𝟏𝟑

Datos:
• B=2m
𝒒𝒄 = 𝟏. 𝟑𝒄𝑵𝑪 + 𝜸𝑫𝒇 𝑵𝒒 + 𝟎. 𝟒𝜸𝑩𝑵𝜸
• Df=1.5 m
• γ=1.6 T/m3 𝒒𝒄 = 𝟏. 𝟑(𝟐)(𝟐𝟕. 𝟗𝟖) + (𝟏. 𝟔)(𝟏. 𝟓)(𝟏𝟓. 𝟐𝟓) + 𝟎. 𝟒(𝟏. 𝟔)(𝟐)(𝟏𝟑)
• Ф=27° I
N
CIVIL
• C=2 T/m2 𝒕𝒐𝒏 G
𝒒𝒄 = 𝟏𝟐𝟓. 𝟗𝟖 𝟐 E
𝟏𝟎𝟎 𝒕 𝒎 N

𝑨= = 2.38m2 I

𝟒𝟐 𝒕/𝒎𝟐 𝒕𝒐𝒏
E
R
𝟏𝟎𝟎 𝒕 𝒒𝒂𝒅𝒎 = 𝟒𝟏. 𝟗𝟗 𝟐 Í
𝑨= = 2.4 m2 𝒎 A
𝟒𝟏. 𝟔 𝒕/𝒎𝟐
Obtención de la capacidad de carga del
suelo
Ejemplo: Calcular la capacidad de carga admisible de una zapata circular de dos
metros de diámetro que se desplantará a un metro y medio en un suelo cohesivo y
friccionante, con un peso específico de 1.6 T/m3, un ángulo de fricción interna de
27° y un esfuerzo de cohesión de 2 T/m2. Considere un factor de seguridad de 3.

𝑵 = 𝟑. 𝟎𝟕𝟕𝟕
∅ 𝑵𝒒 = 𝟏𝟓. 𝟐𝟓𝟒𝟗 𝑵𝑪 = 𝟐𝟕. 𝟗𝟕𝟔𝟖 𝑵𝜸 = 𝟏𝟑
Datos:
• B=2m 𝒒𝒄 = 𝟏. 𝟑𝒄𝑵𝑪 + 𝜸𝑫𝒇 𝑵𝒒 + 𝟎. 𝟔𝜸𝑹𝑵𝜸
• Df=1.5 m
• γ=1.6 T/m3 𝒒𝒄 = 𝟏. 𝟑 𝟐 𝟐𝟕. 𝟗𝟖 + 𝟏. 𝟔 𝟏. 𝟓 𝟏𝟓. 𝟐𝟓 + 𝟎. 𝟔 𝟏. 𝟔 𝟏 𝟏𝟑
• Ф=27°
I CIVIL
• C=2 T/m2 𝒕𝒐𝒏 N
G
𝒒𝒄 = 𝟏𝟐𝟏. 𝟖𝟐𝟖 E
𝒎𝟐 N
I
E
𝒕𝒐𝒏 R
𝒒𝒂𝒅𝒎 = 𝟒𝟎. 𝟔𝟏 Í
𝒎𝟐 A
Obtención de la capacidad de carga del
suelo
RESUMEN DE CÁLCULOS DE TIPOS DE CIMENTACIONES POR FÓRMULA DE TERZAGUI
SUPONIENDO UN PESO TOTAL DE EDIFICIO DE 100 TONELADAS

𝑵∅ = 𝟑. 𝟎𝟕𝟕𝟕 𝑵𝒒 = 𝟏𝟓. 𝟐𝟓𝟒𝟗 𝑵𝑪 = 𝟐𝟕. 𝟗𝟕𝟔𝟖 𝑵𝜸 = 𝟏𝟑

𝒕𝒐𝒏
Zapata continua 𝒒𝒂𝒅𝒎 = 𝟑𝟕. 𝟕𝟗 𝟐 𝑨 = 𝟐. 𝟔𝟒 𝒎𝟐
𝒎

𝒕𝒐𝒏 I CIVIL
Zapata cuadrada 𝒒𝒂𝒅𝒎 = 𝟒𝟏. 𝟗𝟗 𝟐 𝑨 = 𝟐. 𝟑𝟖𝟏𝟓 𝒎𝟐 N

𝒎 G
E
N
I
E
𝒕𝒐𝒏
𝑨 = 𝟐. 𝟒𝟔𝟐𝟒 𝒎𝟐
R
Zapata circular 𝒒𝒂𝒅𝒎 = 𝟒𝟎. 𝟔𝟏 Í
𝒎𝟐 A
